สวิตช์ปุ่มกด เป็นอุปกรณ์ที่เห็นได้บ่อยมากในงานไฟฟ้าและงานควบคุม ไม่ว่าจะเป็นตู้คอนโทรล เครื่องจักร ปั๊มน้ำ แผงควบคุม หรืออุปกรณ์ไฟฟ้าทั่วไป หน้าตาของมันอาจดูเรียบง่าย เป็นปุ่มให้กดเพื่อสั่งงาน แต่พอถึงเวลาซื้อจริง หลายคนกลับเจอปัญหาว่า ปุ่มที่ได้มาไม่ทำงานแบบที่คิด

• บางคนอยากได้ปุ่มที่กดแล้วติดค้าง แต่พอกดจริง ไฟติดแค่ตอนกด พอปล่อยมือก็ดับ
• บางคนอยากได้ปุ่มที่กดแล้วเด้งกลับ แต่ปุ่มกลับล็อกค้าง ต้องกดซ้ำอีกครั้งถึงจะกลับมาเหมือนเดิม

ปัญหาแบบนี้ไม่ได้แปลว่าสวิตช์เสียเสมอไป แต่อาจเกิดจากการเลือกชนิดของสวิตช์ปุ่มกดไม่ตรงกับลักษณะงาน โดยเฉพาะเรื่องที่เรียกว่า Momentary และ Latching ซึ่งเป็นรูปแบบการทำงานของปุ่มที่ควรรู้ก่อนเลือกซื้อ

สวิตช์ปุ่มกดไม่ได้เหมือนกันทุกตัว

หลายคนเลือกสวิตช์ปุ่มกดจากสิ่งที่เห็นก่อน เช่น สีปุ่ม ขนาดรูเจาะ วัสดุ มีไฟหรือไม่มีไฟ แต่สิ่งที่สำคัญไม่แพ้กันคือ “ปุ่มนั้นกดแล้วคืนตัว หรือกดแล้วค้างสถานะไว้”

โดยทั่วไป สวิตช์ปุ่มกดที่พบได้บ่อยจะแบ่งตามลักษณะการกดได้ 2 แบบหลัก ๆ คือ

• Momentary คือแบบกดแล้วทำงานชั่วขณะ ปล่อยมือแล้วกลับสู่สภาพเดิม
• Latching คือแบบกดแล้วค้างสถานะไว้ กดอีกครั้งจึงเปลี่ยนกลับ

ถ้าพูดเป็นภาษาคนทั่วไป Momentary มักถูกเรียกว่า กดติดปล่อยดับ ส่วน Latching มักถูกเรียกว่า กดติดกดดับ แต่ในทางเทคนิคควรเข้าใจเพิ่มอีกนิดว่า คำว่า “ติด” หรือ “ดับ” ยังขึ้นอยู่กับหน้าสัมผัสและการต่อวงจรด้วย ไม่ใช่ดูจากจังหวะการกดอย่างเดียว

Momentary คืออะไร

Momentary คือสวิตช์ปุ่มกดแบบทำงานชั่วขณะ เมื่อกดปุ่ม กลไกจะเปลี่ยนสถานะชั่วคราว แต่เมื่อปล่อยมือ ปุ่มจะเด้งกลับสู่ตำแหน่งเดิม

ถ้าเป็นปุ่ม Momentary แบบ NO ที่พบได้บ่อยในงานสั่งงานทั่วไป จะเข้าใจง่าย ๆ ได้ว่า

• กด = วงจรต่อ / ระบบรับคำสั่ง
• ปล่อย = วงจรกลับสู่สภาพเดิม

นี่จึงเป็นเหตุผลที่หลายคนเรียกปุ่ม Momentary ว่า “กดติดปล่อยดับ” เพราะในงานทั่วไป เช่น ปุ่มกริ่ง หรือปุ่มสั่งงานชั่วคราว กดแล้ววงจรทำงาน ปล่อยแล้วหยุดทำงาน

ตัวอย่างที่เห็นภาพง่ายที่สุดคือ กริ่งบ้าน เวลากดปุ่ม เสียงกริ่งจะดัง พอปล่อยมือ เสียงก็หยุด ปุ่มแบบนี้ไม่ควรค้างสถานะไว้ เพราะถ้ากริ่งใช้ปุ่มแบบล็อกค้าง กดครั้งเดียวอาจทำให้กริ่งดังยาวจนต้องกดซ้ำเพื่อหยุด

ในงานตู้คอนโทรล สวิตช์ปุ่มกดแบบ Momentary ก็พบได้บ่อย เช่น ปุ่ม Start, Stop, Reset, Test หรือ Jog เพราะหลายงานต้องการเพียง “สัญญาณคำสั่งชั่วขณะ” ไม่ได้ต้องการให้ตัวปุ่มค้างสถานะไว้เอง

Latching คืออะไร

Latching คือสวิตช์ปุ่มกดแบบกดแล้วค้างสถานะไว้ เมื่อกดครั้งแรก ปุ่มหรือกลไกภายในจะเปลี่ยนสถานะและค้างอยู่ในสถานะนั้น แม้เราจะปล่อยมือแล้วก็ตาม จากนั้นเมื่อกดอีกครั้ง ปุ่มจึงเปลี่ยนกลับสู่สถานะเดิม

คำที่มักใช้เรียกใกล้เคียงกัน ได้แก่ Latching, Maintained, Alternate หรือในภาษาร้านค้าอาจเจอคำว่า Self-locking ทั้งหมดนี้โดยทั่วไปหมายถึงปุ่มที่กดแล้วค้างสถานะไว้ ไม่เด้งกลับทันทีแบบ Momentary

ถ้าพูดแบบใช้งานทั่วไปกับวงจร NO จะเข้าใจได้ว่า

• กดครั้งแรก = ติด
• กดอีกครั้ง = ดับ

แต่ถ้ามองให้ถูกทางเทคนิคมากขึ้น ควรพูดว่า Latching คือปุ่มที่ “กดแล้วเปลี่ยนสถานะและค้างไว้” เพราะคำว่าติดหรือดับขึ้นอยู่กับการต่อวงจรและชนิดหน้าสัมผัสของสวิตช์ด้วย

สวิตช์ปุ่มกดแบบ Latching เหมาะกับงานที่ต้องการให้ระบบอยู่ในสถานะเดิมหลังจากปล่อยมือ เช่น กดเพื่อเปิดอุปกรณ์ แล้วให้อุปกรณ์ทำงานต่อจนกว่าจะกดอีกครั้งเพื่อปิด

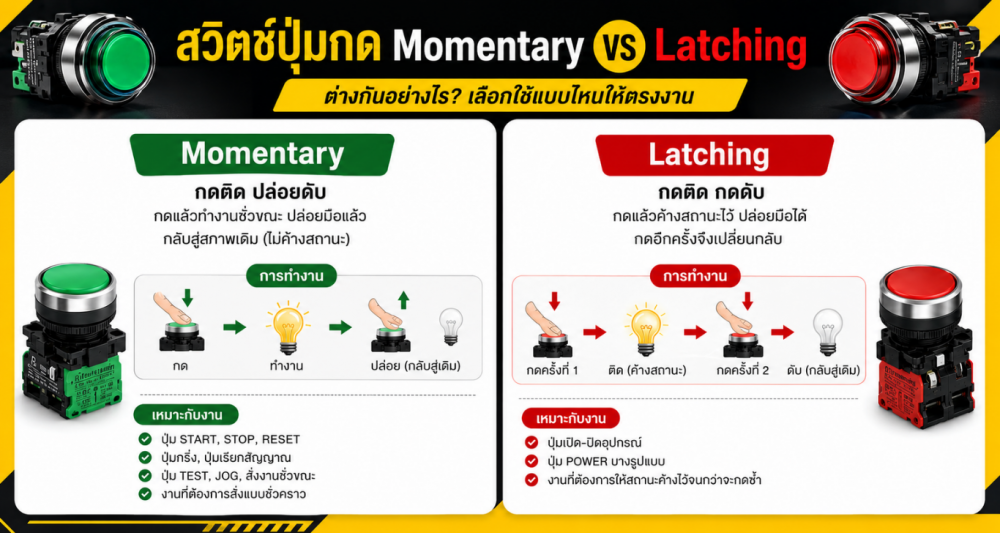

Momentary กับ Latching ต่างกันยังไง

ความต่างหลักของ Momentary และ Latching อยู่ที่พฤติกรรมหลังจากปล่อยมือ

• Momentary: กดแล้วเปลี่ยนสถานะชั่วคราว พอปล่อยมือจะกลับสู่ตำแหน่งเดิม เหมาะกับงานสั่งงานชั่วขณะ
• Latching: กดแล้วเปลี่ยนสถานะและค้างไว้ พอกดอีกครั้งจึงเปลี่ยนกลับ เหมาะกับงานที่ต้องการค้างสถานะ

ถ้าจำแบบง่าย ๆ คือ

• Momentary = กดเพื่อสั่งชั่วคราว
• Latching = กดเพื่อค้างสถานะ

ตัวอย่างเช่น ถ้าต้องการทำปุ่มกริ่ง ปุ่มทดสอบ หรือปุ่ม Jog เครื่องจักร มักเลือก Momentary เพราะต้องการให้ทำงานเฉพาะตอนกด แต่ถ้าต้องการปุ่มเปิด-ปิดอุปกรณ์ที่กดครั้งเดียวแล้วให้สถานะค้างอยู่ อาจเลือก Latching ได้ หากพิกัดสวิตช์และการต่อวงจรเหมาะสมกับโหลดที่ใช้งาน

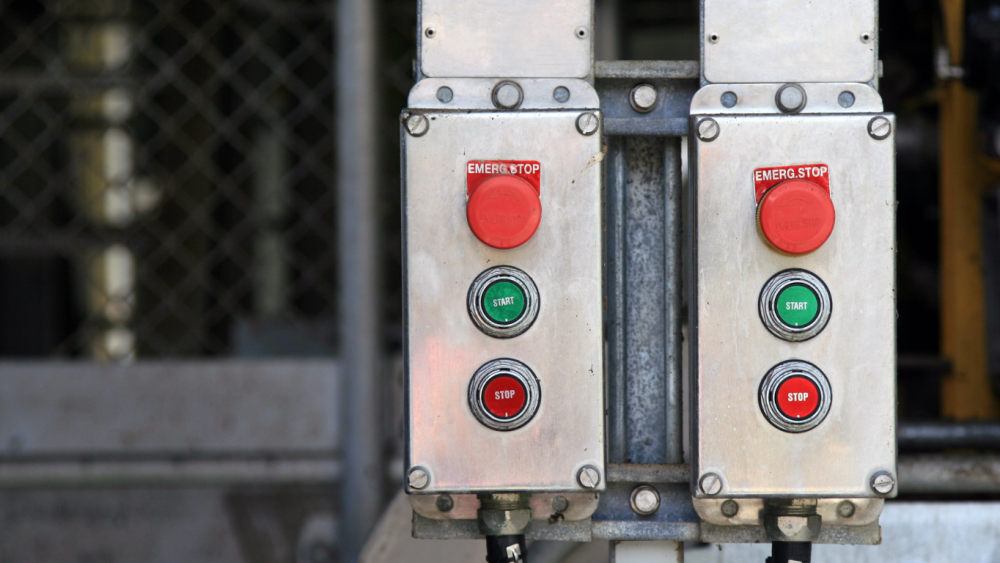

ทำไม Momentary ถึงนิยมใช้กับปุ่ม Start

ในงานตู้คอนโทรลหรือเครื่องจักร ปุ่ม Start มักใช้สวิตช์ปุ่มกดแบบ Momentary เพราะต้องการส่งคำสั่งเริ่มงานเข้าไปในวงจรเพียงชั่วขณะ ไม่ได้ต้องการให้ตัวปุ่ม Start ค้างอยู่ตลอดเวลา

หลังจากกด Start แล้ว ระบบจะค้างการทำงานด้วยวงจรควบคุม เช่น รีเลย์ คอนแทคเตอร์ หรือ PLC ขึ้นอยู่กับการออกแบบ ไม่ใช่ค้างด้วยตัวปุ่มเสมอไป

จุดนี้เป็นสิ่งที่หลายคนเข้าใจผิด เพราะเห็นว่าเครื่องทำงานต่อหลังปล่อยปุ่ม Start แล้วคิดว่าปุ่มต้องเป็นแบบ Latching ทั้งที่ในงานควบคุมจำนวนมาก ปุ่ม Start เป็น Momentary แต่ตัววงจรด้านหลังเป็นตัวทำให้ระบบทำงานต่อเอง

พูดง่าย ๆ คือ ปุ่ม Start มีหน้าที่ “สั่งเริ่ม” ส่วนการค้างของระบบมักเป็นหน้าที่ของวงจรควบคุม

งานแบบไหนเหมาะกับ Momentary

สวิตช์ปุ่มกดแบบ Momentary เหมาะกับงานที่ต้องการให้ปุ่มส่งคำสั่งสั้น ๆ หรือทำงานเฉพาะตอนถูกกด เช่น

• ปุ่มกริ่ง
• ปุ่ม Start ในตู้คอนโทรล
• ปุ่ม Stop ในวงจรควบคุม
• ปุ่ม Reset
• ปุ่ม Test

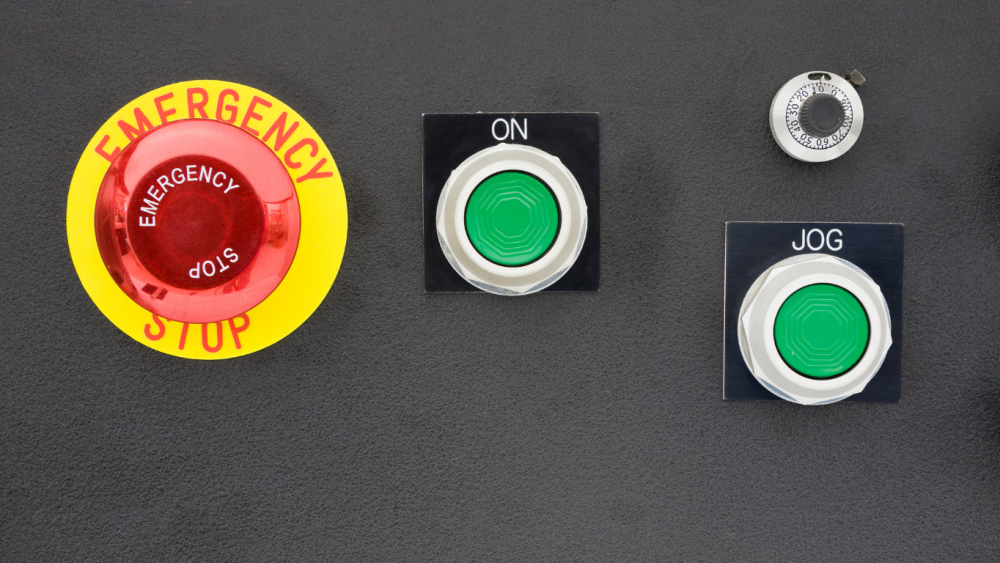

• ปุ่ม Jog มอเตอร์
• ปุ่มสั่งงานชั่วคราว
• ปุ่มเรียกสัญญาณหรือส่งคำสั่งเข้า PLC

โดยเฉพาะงาน Jog มักควรใช้ปุ่มแบบ Momentary เพราะต้องการให้เครื่องหรือมอเตอร์ขยับเฉพาะตอนที่ผู้ใช้งานกดอยู่ เมื่อปล่อยมือแล้วควรหยุด เพื่อควบคุมการเคลื่อนที่ได้ละเอียดและปลอดภัยกว่า

ถ้าเอาปุ่ม Latching ไปใช้แทนในงานที่ควรเป็น Momentary อาจทำให้เครื่องทำงานต่อโดยไม่ตั้งใจ ซึ่งไม่เหมาะกับงานที่ต้องควบคุมแบบชั่วขณะ

งานแบบไหนเหมาะกับ Latching

สวิตช์ปุ่มกดแบบ Latching เหมาะกับงานที่ต้องการให้ปุ่มค้างสถานะหลังจากกด เช่น

• ปุ่มเปิด-ปิดอุปกรณ์บางชนิด
• ปุ่มเปิด-ปิดไฟในวงจรที่ออกแบบไว้เหมาะสม
• ปุ่ม Power บางรูปแบบ
• งานควบคุมที่ต้องการให้สถานะค้างอยู่จนกว่าจะกดซ้ำ
• งานที่ต้องการให้ผู้ใช้งานรู้สึกได้ว่าปุ่มอยู่ในสถานะเปิดหรือปิด

ข้อดีของ Latching คือกดครั้งเดียวแล้วค้าง ไม่ต้องกดค้างไว้ตลอด เหมาะกับงานที่ต้องการเปิดหรือปิดแบบต่อเนื่อง

แต่การใช้ Latching ต้องดูพิกัดแรงดัน กระแส และลักษณะโหลดให้ถูกต้องด้วย เพราะสวิตช์ปุ่มกดบางรุ่นออกแบบมาสำหรับวงจรควบคุม ไม่ได้เหมาะกับการตัดต่อโหลดสูงโดยตรง หากโหลดกินกระแสสูง เช่น มอเตอร์ ปั๊มน้ำ หรือโหลดขนาดใหญ่ ควรใช้ร่วมกับรีเลย์ คอนแทคเตอร์ หรืออุปกรณ์ควบคุมที่รองรับโหลดเหมาะสม

เลือกผิดจะเกิดอะไร

การเลือก Momentary กับ Latching ผิด อาจทำให้ระบบทำงานไม่ตรงกับที่ต้องการ แม้สวิตช์จะไม่ได้เสียก็ตาม

• ถ้าต้องการทำปุ่มกริ่ง แต่เลือก Latching มาใช้ กดครั้งเดียวกริ่งอาจค้าง ต้องกดซ้ำเพื่อหยุด
• ถ้าต้องการทำปุ่มเปิดไฟให้ติดค้าง แต่เลือก Momentary มาใช้ ไฟอาจติดเฉพาะตอนกด พอปล่อยมือก็ดับ
• ถ้าต้องการปุ่ม Jog เครื่องจักร แต่เลือก Latching มาใช้ เครื่องอาจขยับต่อหลังปล่อยมือ ซึ่งอาจไม่เหมาะกับงานที่ต้องควบคุมแบบละเอียด
• ถ้าต้องการปุ่ม Start ในวงจรคอนแทคเตอร์ แต่เข้าใจผิดว่าต้องใช้ Latching เสมอ อาจทำให้วงจรควบคุมทำงานไม่เป็นไปตามแบบที่ออกแบบไว้

เพราะฉะนั้น ก่อนซื้อสวิตช์ปุ่มกด ควรถามตัวเองก่อนว่า ต้องการให้ปุ่มทำงานเฉพาะตอนกด หรือกดแล้วต้องการให้ค้างสถานะไว้

Momentary และ Latching ไม่ใช่เรื่องเดียวกับ NO และ NC

อีกจุดที่ควรแยกให้ชัดคือ Momentary / Latching ไม่ใช่เรื่องเดียวกับ NO / NC

• Momentary / Latching คือรูปแบบการทำงานของปุ่ม ว่ากดแล้วคืนตัวหรือกดแล้วค้าง
• NO / NC คือสถานะหน้าสัมผัสไฟฟ้าภายในสวิตช์

NO หรือ Normally Open หมายถึง ปกติวงจรเปิดอยู่ เมื่อกดหรือสั่งงาน หน้าสัมผัสจึงปิดวงจร

NC หรือ Normally Closed หมายถึง ปกติวงจรปิดอยู่ เมื่อกดหรือสั่งงาน หน้าสัมผัสจึงเปิดวงจร

ดังนั้น สวิตช์ปุ่มกดแบบ Momentary อาจเป็น NO หรือ NC ก็ได้ และสวิตช์แบบ Latching ก็อาจมีรูปแบบหน้าสัมผัสที่ต่างกันได้เช่นกัน

นี่คือเหตุผลที่การพูดว่า Momentary คือ “กดติดปล่อยดับ” เป็นคำอธิบายที่เข้าใจง่ายในงานทั่วไป แต่ถ้าจะเลือกซื้อหรือต่อวงจรจริง ต้องดูทั้งจังหวะการกดและหน้าสัมผัสไฟฟ้าร่วมกัน

- NO กับ NC ใน สวิตช์ปุ่มกด คืออะไร? ทำไมถึงสำคัญในงานไฟฟ้า?

ปุ่มมีไฟก็ยังต้องดูว่าเป็น Momentary หรือ Latching

สวิตช์ปุ่มกดบางรุ่นมีไฟในตัว ทำให้หลายคนสนใจแค่ว่าไฟสีอะไร ใช้แรงดันเท่าไร หรือไฟติดสวยไหม แต่จริง ๆ แล้วปุ่มมีไฟก็ยังต้องดูเหมือนเดิมว่าเป็น Momentary หรือ Latching

• ปุ่มมีไฟบางรุ่นเป็น Momentary กดแล้วส่งคำสั่งชั่วขณะ
• ปุ่มมีไฟบางรุ่นเป็น Latching กดแล้วค้างสถานะ
• บางรุ่นไฟในปุ่มอาจต่อเพื่อแสดงสถานะของระบบ ไม่ได้แปลว่าไฟจะติดตามจังหวะกดเสมอไป

ดังนั้น อย่าเลือกจากหน้าตาปุ่มหรือไฟในปุ่มอย่างเดียว ต้องดูสเปกให้ครบว่าปุ่มเป็นแบบใด หน้าสัมผัสเป็น NO หรือ NC และไฟในปุ่มใช้แรงดันเท่าไร

ก่อนซื้อควรดูอะไรบ้าง

ถ้าต้องเลือกสวิตช์ปุ่มกดให้ตรงงาน ควรดูอย่างน้อยตามนี้

1. ต้องการ Momentary หรือ Latching

• ถ้าต้องการกดเพื่อสั่งชั่วคราว เลือก Momentary
• ถ้าต้องการกดแล้วค้างสถานะ เลือก Latching

2. ต้องการหน้าสัมผัส NO หรือ NC

• งาน Start หรือสั่งเริ่มมักใช้ NO
• งาน Stop หรือวงจรบางแบบมักใช้ NC

แต่ต้องดูตามแบบวงจรเป็นหลัก

3. ใช้กับแรงดันและกระแสเท่าไร: ต้องเลือกสวิตช์ที่รองรับแรงดันและกระแสของวงจรได้เหมาะสม

4. ใช้กับโหลดแบบไหน: ถ้าเป็นโหลดสูงหรือโหลดมอเตอร์ ไม่ควรเลือกจากหน้าตาปุ่มอย่างเดียว ควรออกแบบให้ใช้ร่วมกับอุปกรณ์ควบคุมที่เหมาะสม

5. ปุ่มมีไฟหรือไม่มีไฟ: ถ้าเป็นปุ่มมีไฟ ต้องดูแรงดันของหลอดหรือ LED ในตัวปุ่มด้วย เช่น 12V, 24V หรือ 220V

6. ขนาดติดตั้งตรงกับแผงหรือตู้ไหม: สวิตช์ปุ่มกดมีหลายขนาด เช่น 16 มม., 22 มม. หรือ 30 มม. ควรเลือกให้ตรงกับรูเจาะและพื้นที่ติดตั้ง

จำง่าย ๆ ก่อนเลือกใช้งาน

• ถ้าต้องการปุ่มที่กดแล้วส่งคำสั่งชั่วคราว ปล่อยมือแล้วกลับสู่สภาพเดิม ให้เลือก Momentary
• ถ้าต้องการปุ่มที่กดแล้วค้างสถานะไว้ และกดอีกครั้งเพื่อเปลี่ยนกลับ ให้เลือก Latching, Maintained หรือ Alternate

แต่ถ้าจะเลือกให้ถูกจริง อย่าดูแค่คำว่า Momentary หรือ Latching อย่างเดียว ต้องดู NO/NC พิกัดไฟ โหลดที่ใช้งาน และรูปแบบการต่อวงจรด้วย

สวิตช์ปุ่มกด เป็นอุปกรณ์เล็ก ๆ ที่มีผลกับการควบคุมระบบมากกว่าที่คิด เลือกถูกตั้งแต่แรก จะช่วยลดปัญหากดแล้วไม่ค้าง กดแล้วไม่ดับ อุปกรณ์ทำงานผิดจังหวะ หรือวงจรไม่เป็นไปตามที่ออกแบบไว้
