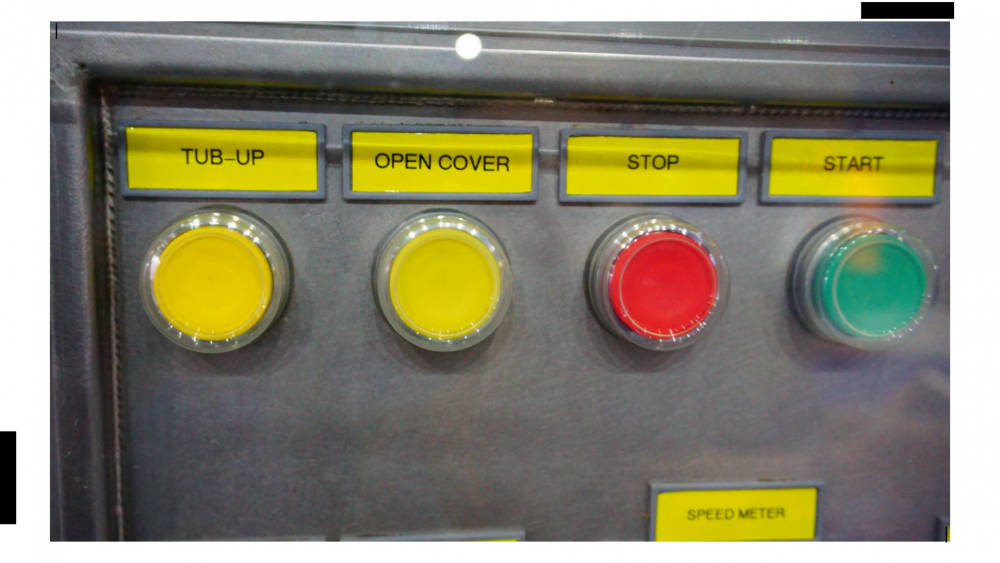

ถ้าคุณเคยเปิดตู้คอนโทรลของโรงงาน หรือสังเกตชุดปุ่มสั่งงานบนเครื่องจักร คุณจะเห็นตัวเลขและตัวอักษรตัวเล็ก ๆ อยู่ข้างหลัง สวิตช์ปุ่มกด เสมอ เช่น 1NO, 1NC, 2NO, หรือแบบผสม 1NO1NC สัญลักษณ์พวกนี้ไม่ได้เป็นแค่รายละเอียดทางเทคนิคที่เขียนไว้ให้ดูสวย แต่เป็นข้อมูลที่ “สำคัญมาก” เพราะมันบอกถึงพฤติกรรมของหน้าสัมผัสในปุ่มกด และกำหนดว่าปุ่มนั้นใช้เพื่อเริ่ม ทำงาน หยุดงาน หรือใช้เพื่อความปลอดภัยในระบบอุตสาหกรรม

เพราะฉะนั้นก่อนจะเลือกหรือติดตั้ง สวิตช์ปุ่มกด บทความนี้คือสิ่งที่คุณต้องเข้าใจให้ดี เพราะการเลือก NO หรือ NC ผิดเพียงหนึ่งจุด สามารถทำให้เครื่องจักรทำงานผิดพลาด หรือแม้แต่ “หยุดไม่ทันเวลา” ซึ่งอาจเป็นอันตรายกับทั้งผู้ใช้งานและตัวระบบควบคุมเองได้ บทความนี้น้องช่างจะพาคุณเข้าใจ NO และ NC แบบง่าย แต่ครบที่สุด พร้อมอธิบายว่าทำไมสัญลักษณ์เล็ก ๆ นี้จึงเป็นหัวใจของ สวิตช์ปุ่มกด ในงานไฟฟ้า

NO และ NC ใน สวิตช์ปุ่มกด คืออะไร? เข้าใจจากพื้นฐานก่อน

สวิตช์ปุ่มกด เป็นเพียงตัวกลางสำหรับ “สั่งให้วงจรเปิดหรือปิด” แต่พฤติกรรมของมันเป็นอย่างไรขึ้นอยู่กับหน้าสัมผัส ซึ่งแบ่งเป็น 2 ประเภทหลัก ๆ:

NO (Normally Open) — หน้าสัมผัสปกติเปิด

ความหมายแบบเข้าใจง่ายที่สุดคือ:

       “ยังไม่กด = ไม่ต่อวงจร กดลง = ต่อวงจรให้ไฟเดิน”

นี่คือหน้าสัมผัสที่ใช้กับปุ่มที่ต้องการ “สั่งให้เริ่ม” เมื่อผู้ใช้กดปุ่ม และจะหยุดส่งสัญญาณทันทีเมื่อปล่อยปุ่ม เช่น:

• ปุ่ม Start ของมอเตอร์
• ปุ่ม Reset
• ปุ่มกดชั่วขณะ (Momentary) ทั่วไป
• ปุ่มที่ต้องการสั่งงานเฉพาะตอนกด

ความสำคัญของ NO คือมันทำงานแบบ “เปิดก่อน ปิดทีหลัง” ดังนั้นเครื่องจะเริ่มทำงานก็ต่อเมื่อมีการจงใจกดเท่านั้น

NC (Normally Closed) — หน้าสัมผัสปกติปิด

ความหมายตรงข้ามกับ NO คือ

       “ยังไม่กด = วงจรต่ออยู่ กดลง = ตัดวงจรให้ไฟหยุด”

NC ถูกใช้กับงานที่ต้องการ “หยุดเมื่อกด” หรือ “ป้องกันไม่ให้เครื่องทำงานโดยอัตโนมัติ” เป็นหลัก เช่น:

• ปุ่ม Stop
• ปุ่ม Emergency Stop (E-Stop)
• วงจรป้องกันความปลอดภัย (Safety Interlock)
• วงจร overload protection

NC สำคัญมากในด้านความปลอดภัย เพราะถ้าสายหลุด หน้าสัมผัสเสีย หรือปุ่มชำรุด วงจรจะถูกตัดโดยอัตโนมัติ ซึ่งถือว่าเป็นพฤติกรรมแบบ Fail-Safe ที่ถูกต้องที่สุด

ทำไม NO และ NC ถึงสำคัญมากในงานควบคุมเครื่องจักร?

หน้าสัมผัส NO/NC ไม่ได้เป็นแค่คุณสมบัติหนึ่งของ สวิตช์ปุ่มกด แต่เป็น “หัวใจของการออกแบบวงจรควบคุม” โดยเฉพาะในระบบอุตสาหกรรมที่ต้องการความเสถียรและความปลอดภัยสูง

มาดูกันว่า NO และ NC มีความสำคัญอย่างไรบ้าง:

1) กำหนดพฤติกรรมเริ่ม–หยุด ของเครื่องจักรทั้งหมด

การเลือกผิด = ระบบพังทุกอย่าง

ตัวอย่างง่าย ๆ:

• ถ้าปุ่ม Start ดันใช้ NC → เครื่องจะเริ่มทำงานเองถ้าสายหลุด
• ถ้าปุ่ม Stop ใช้ NO → เครื่องจะหยุดไม่ได้ถ้าปุ่มเสียหรือตัวคอนแทคไหม้

เพียงแค่เลือกผิดประเภทเดียว อาจทำให้เครื่องทำงานผิดจังหวะหรือหยุดไม่ทันเวลาได้ ซึ่งอันตรายมากสำหรับโรงงานที่มีคนทำงานอยู่ใกล้ ๆ เครื่องจักร

2) เป็นส่วนหนึ่งของมาตรฐานด้านความปลอดภัย

ปุ่ม Stop และ E-Stop ต้องเป็น NC ตามมาตรฐาน เช่น:

• IEC
• EN ISO
• UL
• OSHA (ในบางประเทศ)

เพราะ NC ทำงานแบบ Fail-Safe นั่นหมายความว่า

• ถ้าสายขาด → วงจรหยุด
• ถ้าปุ่มเสีย → วงจรหยุด
• ถ้าหน้าสัมผัสไหม้ → วงจรหยุด

นี่คือวิธีเดียวที่มั่นใจได้ว่าเครื่องจักรจะไม่ทำงานเองโดยไม่ตั้งใจ

3) ใช้กำหนดโหมดการทำงานของวงจร

ในวงจรควบคุม มักมีความต้องการใช้งานที่แตกต่างกัน เช่น:

• ต้องการสั่งงานเฉพาะตอนกด
• ต้องการให้เครื่องหยุดทันทีเมื่อเกิดความผิดพลาด
• ต้องการล็อกวงจรให้ทำงานต่อเนื่อง

การจะทำสิ่งเหล่านี้ได้ ต้องอาศัยการใช้ NO และ NC ให้ถูกต้องตามแบบที่วิศวกรออกแบบไว้

4) ช่วยให้ระบบรู้สถานะปุ่มแบบทันที ไม่ดีเลย์

หน้าสัมผัสทั้งสองแบบตอบสนองทันทีเมื่อกด ไม่ต้องอาศัยวงจรอิเล็กทรอนิกส์ให้ช้า จึงเหมาะมากกับงานที่ต้องการความแม่นยำ เช่น:

• สายพานลำเลียง
• เครื่อง Punch Press
• เครื่อง Automatic
• ระบบควบคุมมอเตอร์

ความไวของหน้าสัมผัสเป็นเหตุผลที่อุตสาหกรรมยังใช้ สวิตช์ปุ่มกด แบบ mechanical เป็นหลัก แม้ยุคนี้จะมีคีย์แพดหรือจอทัชสกรีนมากขึ้นก็ตาม

5) ลดความผิดพลาดจากแรงสั่นสะเทือนหรือสภาพแวดล้อม

ในโรงงานที่มี vibration สูง หน้าสัมผัส NO/NC ของ สวิตช์ปุ่มกด ถูกออกแบบให้ทนมากกว่าอุปกรณ์ควบคุมแบบอื่น เช่น sensor แบบบางประเภท

และการเลือกใช้ NC กับจุดสำคัญ เช่น safety circuit ช่วยลดโอกาสเกิด false trigger หรือสั่งงานผิดพลาดเพราะแรงสั่นได้อย่างมาก

ปุ่มไหนควรใช้ NO และปุ่มไหนควรใช้ NC

นี่คือกฎพื้นฐานที่ใช้กันทั่วโลก

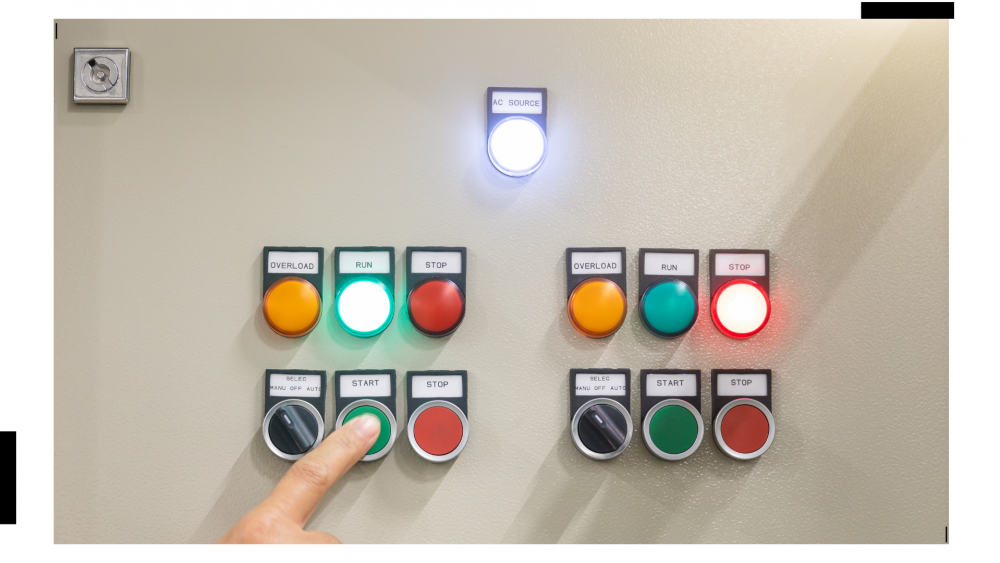

ปุ่ม Start → ใช้ NO

เพราะต้องการให้เครื่องเริ่มทำงาน “เฉพาะตอนกด”

ปุ่ม Stop → ใช้ NC

เพราะต้อง “ตัดวงจรทันที” เมื่อผู้ใช้กดปุ่ม และยังปลอดภัยกว่าถ้าปุ่มเสียหรือสายหลุด

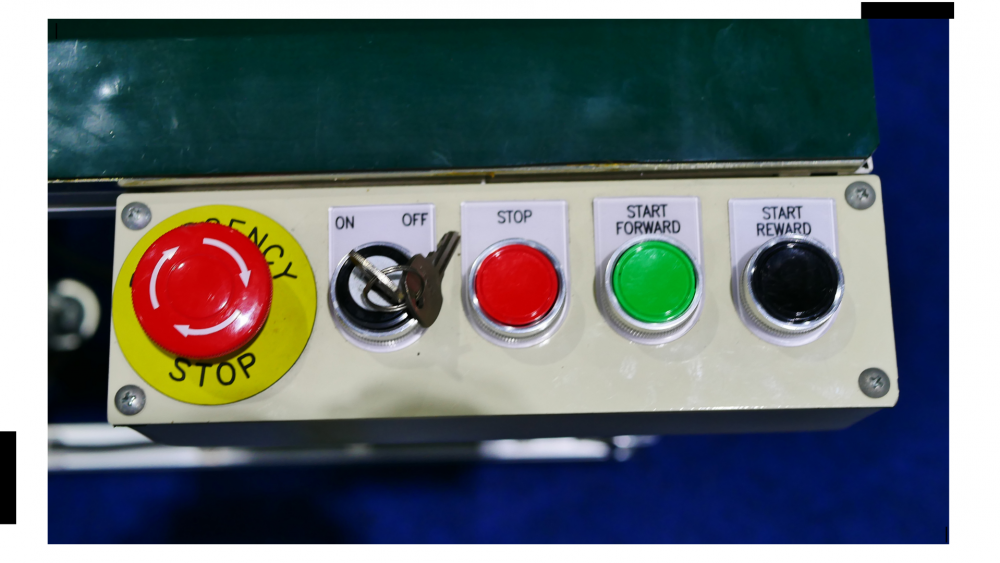

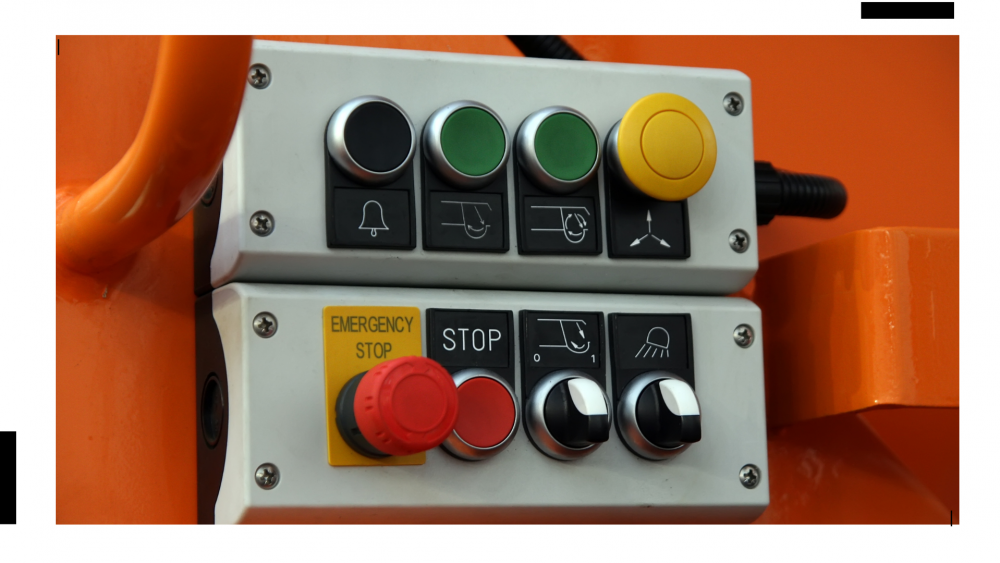

ปุ่ม Emergency Stop → ใช้ NC + Positive Opening

เป็นหน้าสัมผัสแบบพิเศษที่ “บังคับให้หน้าสัมผัสเปิดออกจริง ๆ” แม้จะมีสิ่งแปลกปลอมเข้าไปหรือมีการเชื่อมติดจากความร้อน จึงเป็นมาตรฐานความปลอดภัยขั้นสูงสุดในโรงงาน

ปุ่ม Reset / ปุ่มปลดล็อกระบบ → ใช้ NO

เพราะเป็นคำสั่งชั่วขณะ ต้องกดเพื่อเริ่มกระบวนการรีเซ็ตเท่านั้น

วงจร Safety Interlock → ใช้ NC

ทุกระบบป้องกัน เช่น:

• ประตูนิรภัย
• ฝาครอบเครื่อง
• ระบบตรวจจับ overload

ทั้งหมดต้องใช้ NC เพื่อให้ปิดเครื่องทันทีเมื่อมีความผิดปกติ

NO และ NC ไม่ได้เกี่ยวกับความแข็งของปุ่มหรือฟีลลิ่งตอนกด

หลายคนเข้าใจผิดว่า NO = นุ่ม NC = แข็ง

แต่ในความจริง:

• หน้าสัมผัส NO/NC อยู่ “ด้านหลัง”
• ความแข็งของปุ่มขึ้นกับ “สปริงด้านหน้า”
• ปุ่ม Start/Stop ที่ใช้หัวเดียวกัน สามารถสลับ NO/NC ได้

ดังนั้น NO/NC คือเรื่อง “ฟังก์ชันวงจร” ไม่ใช่เรื่องแรงกดของปุ่ม

ปุ่มเดียว สามารถมีทั้ง NO และ NC ได้ไหม?

คำตอบคือ ได้! และพบได้บ่อยด้วย

สวิตช์ปุ่มกด แบบโมดูลาร์ (เช่น Schneider XB4/XB5, Omron A22, ABB) สามารถประกอบคอนแทคบล็อกได้หลายแบบ:

• 1NO
• 1NC
• 1NO1NC
• 2NO
• 2NC

เหมาะกับงานที่ต้อง:

• เริ่มเครื่องพร้อมบันทึกสัญญาณ LOG
• หยุดเครื่องพร้อมส่งสัญญาณเตือน
• สั่งงานหลายระบบแบบต่างจังหวะ

นี่คือความยืดหยุ่นที่ทำให้ สวิตช์ปุ่มกด ยังเป็นที่ต้องการ แม้หลายระบบจะไปใช้ HMI หรือ PLC กันแล้ว

ถ้าเลือกใช้ NO/NC ผิด จะเกิดอะไรขึ้น?

ผลกระทบมีตั้งแต่ “ระบบทำงานผิดจังหวะ” ไปจนถึง “เกิดอุบัติเหตุ” เลยทีเดียว

1) ปุ่ม Stop ใช้ NO → เครื่องหยุดไม่ได้ตอนปุ่มเสีย

อันตรายที่สุด เพราะถ้าหน้าสัมผัส NO ค้างอยู่ จะไม่มีสัญญาณให้เครื่องหยุดเลย

2) ปุ่ม Start ใช้ NC → เครื่องเริ่มเองทันทีหลังปิดสวิตช์

เช่น หลังไฟดับแล้วไฟมาใหม่ → มอเตอร์หมุนเองทันที อันนี้เกิดจริงมาแล้วหลายโรงงาน

3) ระบบ Safety Door ใช้ NO → ถ้าสายขาดเครื่องยังทำงาน

ประตูเปิด → เครื่องยังหมุน → เสี่ยงอุบัติเหตุอย่างหนัก

4) ต่อผิดตำแหน่งในคอนแทคบล็อก → PLC อ่านสัญญาณกลับด้าน

ทำให้ระบบออโต้ทำงานผิดพฤติกรรมทันที ในงานอุตสาหกรรมทุกวินาทีมีค่า การเลือก NO/NC ผิดเพียงหนึ่งจุดสามารถทำให้

• เครื่องหยุดทั้งไลน์
• ผลิตงานเสียหาย
• มอเตอร์พัง
• หรืออาจเกิดอันตรายกับผู้ใช้งานได้ทันที

บทความที่เกี่ยวข้อง

- รวมทุกเรื่องที่คุณควรรู้เกี่ยวกับ สวิตช์ปุ่มกด พร้อมวิธีเลือกใช้งานให้ปลอดภัย

- สวิตช์ปุ่มกด คืออะไร? มีกี่แบบ เลือกใช้งานยังไงให้ถูกจุด ปลอดภัย และไม่ซื้อผิด

NO และ NC คือหัวใจของ สวิตช์ปุ่มกด

เมื่ออ่านมาถึงตรงนี้จะเห็นชัดเจนว่า:

• NO = ปกติเปิด → ใช้กับปุ่มเริ่มงาน
• NC = ปกติปิด → ใช้กับปุ่มหยุดและความปลอดภัย
• NC เป็นส่วนสำคัญของระบบ Fail-Safe
• การเลือกผิดประเภทอาจทำให้เครื่องจักรทำงานผิดพลาด
• ปุ่มฉุกเฉินต้องใช้ NC แบบ Positive Opening เท่านั้น

ดังนั้นก่อนซื้อหรือเลือก สวิตช์ปุ่มกด คุณควรตรวจสอบเสมอว่า:

• ระบบต้องการ NO หรือ NC
• จุดนี้เป็นคำสั่งเริ่มหรือหยุด
• เป็นคำสั่งทั่วไปหรือคำสั่งสำหรับความปลอดภัย
• ต้องใช้กี่คอนแทค

เพราะสุดท้ายแล้ว งานควบคุมเครื่องจักรไม่ใช่แค่กดปุ่มให้ติดหรือดับ แต่เป็นเรื่องของ “ความถูกต้อง ความเสถียร และความปลอดภัยของทั้งระบบ”
