เวลาเลือกซื้อ ไดอัลเกจ หลายๆคนมักพุ่งเป้าไปที่สเปกบนหน้าปัดเป็นอันดับแรกๆ ไม่ว่าจะเป็นความละเอียด 0.01 มม. ระยะวัด ยี่ห้อดัง หรือราคาแพงๆ แต่ในหน้างานจริง มีสิ่งหนึ่งที่ชี้เป็นชี้ตายยิ่งกว่าตัวเครื่อง นั่นคือ การตั้งศูนย์ นั่นเองครับ!
ต่อให้คุณใช้ ไดอัลเกจ ตัวท็อปที่เพิ่งสอบเทียบมาหมาดๆ แต่ถ้าตั้งจุดเริ่มต้นผิด... ค่าที่อ่านได้หลังจากนั้นก็เพี้ยนยกแผง! นี่คือหลุมพรางคลาสสิกของมือใหม่ในงานกลึง งานกัด หรืองานซ่อมรถ พอเอาหัววัดไปแตะแล้วเห็นเข็มกระดิก ก็รีบจดค่าทันที โดยลืมแก่นสำคัญไปว่า ไดอัลเกจคือเครื่องมือที่ทำงานโดยอาศัยจุดอ้างอิงเสมอ
ในบทความนี้เราจะพาไปชำแหละกันชัดๆ ว่า ตั้งศูนย์พลาดแล้วเกิดอะไรขึ้น? และไขปริศนาโลกแตกที่ว่า "ชิ้นงานเดิม เครื่องมือเดิม คนวัดคนเดิม... ทำไมวัด 3 รอบ ค่าถึงแกว่งไปมาไม่เท่ากัน?" สปอยล์ไว้ตรงนี้เลยครับว่า 90% ของปัญหาไม่ได้อยู่ที่ ไดอัลเกจ พัง แต่อยู่ที่วิธียึดฐาน องศาหัววัด และมุมมองการอ่านค่าของคุณเอง!
ไดอัลเกจ ไม่ได้เริ่มวัดจาก ศูนย์จริง เสมอไป
กฎข้อแรกของ ไดอัลเกจ เลข ‘0’ ไม่ใช่ศูนย์ แต่คือ ‘จุดสตาร์ท’ ต้องปรับความเข้าใจกันก่อนครับว่า ไดอัลเกจไม่ใช่เวอร์เนียหรือตลับเมตรที่แตะปุ๊บแล้วบอกขนาดชิ้นงานได้ปั๊บ แต่มันคือเครื่องมือที่เกิดมาเพื่อวัด "ความต่าง"
ดังนั้นเลข "0" บนหน้าปัด จึงไม่ได้แปลว่าระยะเป็นศูนย์ แต่มันคือ "จุดอ้างอิงเริ่มต้น" ที่เราเป็นคนกำหนดเอง เช่น ถ้าเราตั้งศูนย์ไว้ที่ชิ้นงานมาตรฐาน แล้วนำชิ้นงานอื่นมาเทียบ:
- เข็มชี้ไปที่ +0.03 มม. = ชิ้นงานนี้สูงกว่าจุดอ้างอิง
- เข็มชี้ไปที่ -0.02 มม. = ชิ้นงานนี้ต่ำกว่าจุดอ้างอิง
หายนะของการตั้งศูนย์ผิด ถ้าจุดสตาร์ทพัง ทุกอย่างที่ตามมาก็พังหมดครับ! หากคุณตั้งค่า 0 บนผิวที่ไม่เรียบ มีเศษฝุ่นรองรับ หรือวางหัววัดไม่ได้องศา ต่อให้เครื่องมือจะแพงหรือตัวเลขบนหน้าปัดจะอ่านได้ละเอียดแค่ไหน มันก็คือค่าหลอกตาที่ใช้งานจริงไม่ได้เลยครับ!

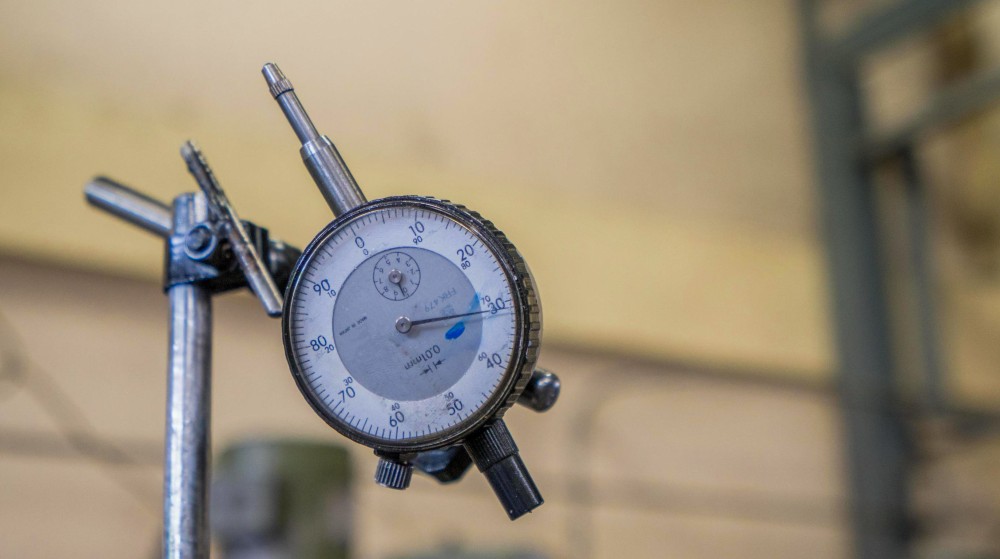

ตั้งศูนย์ ไดอัลเกจ ผิด วัดยังไงก็เพี้ยน เพราะค่าที่ได้คือค่าจากฐานอ้างอิงที่ผิด
ลองจินตนาการง่าย ๆ ครับ สมมติเราจะชั่งน้ำหนักของสิ่งของ แต่ก่อนชั่งเราลืมกดปุ่ม tare หรือกดตั้งศูนย์ตอนมีของบางอย่างวางอยู่บนตาชั่งอยู่แล้ว ต่อให้ตาชั่งดีแค่ไหน ค่าที่อ่านได้ก็จะรวมความผิดพลาดตั้งแต่ต้น ไดอัลเกจก็คล้ายกันมาก ถ้าเราตั้งศูนย์ตอนหัววัดยังไม่อยู่ในตำแหน่งที่ถูกต้อง หรือฐานวัดยังไม่นิ่ง ค่าทุกค่าหลังจากนั้นจะถูกอ้างอิงจากความผิดพลาดนั้นทันที
นี่คือเหตุผลที่หลายคนวัดแล้วงง เช่น วัดครั้งแรกได้ 0.02 มม. วัดซ้ำได้ 0.05 มม. พอถอดออกแล้วตั้งใหม่กลับได้ 0.01 มม. จากนั้นเริ่มสงสัยว่าไดอัลเกจเสียหรือเปล่า ทั้งที่บางครั้งตัวเครื่องไม่ได้เสียเลย แต่การตั้งศูนย์แต่ละครั้งไม่เหมือนกัน เช่น แรงกดหัววัดไม่เท่ากัน มุมสัมผัสเปลี่ยน ฐานแม่เหล็กขยับเล็กน้อย หรือจุดที่ใช้ตั้งศูนย์ไม่ใช่จุดเดียวกันจริง ๆ
สิ่งที่ต้องจำคือ ไดอัลเกจ ละเอียดมากพอที่จะเห็นความผิดพลาดเล็ก ๆ ที่เรามองไม่เห็น ดังนั้น ถ้าการติดตั้งไม่แน่นพอ หรือมีเศษฝุ่นบาง ๆ อยู่ใต้ฐาน ค่าที่อ่านได้ก็ขยับได้แล้วครับ ในงานหยาบอาจดูเหมือนไม่มีอะไร แต่ในงานวัดละเอียด ความต่างเล็กมากก็กลายเป็นเรื่องใหญ่ได้
จุดพลาดคลาสสิกใช้ ไดอัลเกจ ยังไงให้ค่าเพี้ยนกระจุย!
ปัญหา "วัดซ้ำแล้วค่าไม่ตรง" ส่วนใหญ่ไม่ได้เกิดจาก ไดอัลเกจ พัง แต่เกิดจากจุดพลาดเล็กๆ ที่เรามองข้าม แบ่งเป็น 4 หมวดหลัก ดังนี้ครับ
พลาดตั้งแต่ตอนเตรียมฐาน
- ฐานแม่เหล็กไม่นิ่ง ล็อกฐานไม่แน่น หรือใช้ก้านจับยื่นยาวเกินไปจนเกิดอาการสั่นย้วย
- ผิวตั้งศูนย์สกปรก วางฐานหรือแตะหัววัดทับเศษขี้กลึง ฝุ่น หรือคราบน้ำมัน ทำให้ค่าเพี้ยนทันที
- ชิ้นงานขยับได้ ไม่ล็อกชิ้นงานให้แน่น พอเอาหัววัดไปกด ชิ้นงานก็กระดกหรือเอียงหนี

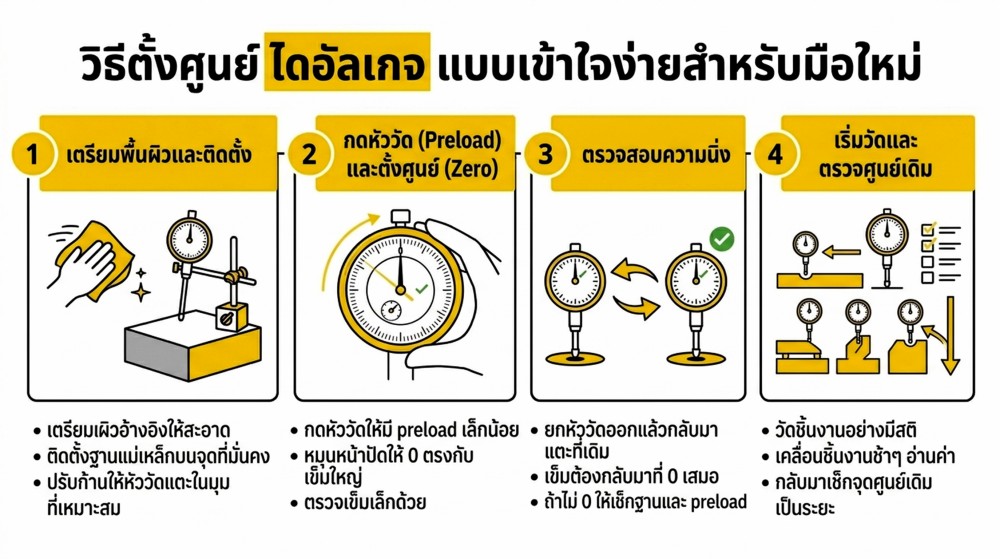

พลาดตอนตั้งจุดเริ่มต้น (ตั้งศูนย์)
- ตั้ง 0 มั่วซั่ว ไม่ได้เทียบกับชิ้นงานมาตรฐาน (Master) ก่อน ทำให้ค่าที่วัดได้ไม่มีความหมาย
- แตะเบาไป หรือ ลึกไป: ไม่เผื่อระยะยุบตัว (Preload) ถ้าเบาไปเข็มจะเด้งหลุด ถ้าลึกไปสปริงจะฝืด
- หัววัดเอียง แกนก้านกดไม่ตั้งฉากกับทิศทางที่ชิ้นงานขยับ ทำให้ค่าที่อ่านได้ "น้อยกว่าความเป็นจริง"
- ลืมล็อกขอบหน้าปัด หมุนตั้ง 0 เสร็จแต่ไม่ล็อกขอบหน้าปัด เผลอเอามือไปโดนนิดเดียวศูนย์ก็เปลี่ยน
พลาดตอนอ่านค่าหน้างาน
- หลงทิศทาง (+ / -) จำสลับกัน (หัววัดถูกกดเข้า = สูงขึ้น, หัววัดเด้งออก = ต่ำลง) ทำให้ปรับงานไปผิดทาง
- ลืมดูเข็มเล็ก โฟกัสแต่เข็มใหญ่ พอเข็มวิ่งครบรอบก็ "หลงรอบ" ไม่รู้ว่าระยะเปลี่ยนไปเป็นมิลลิเมตรแล้ว
- หมุนไม่ครบรอบ วัดอาการส่ายของแกนหมุน แต่หมุนชิ้นงานไม่ถึง 360 องศา ทำให้หาจุดที่เพี้ยนที่สุดไม่เจอ
พลาดเพราะขาดเทคนิคและวินัย
- เคาะชิ้นงานมือหนักเกินไป ออกแรงปรับงานจนฐานเครื่องมือสั่น (ต้องอ่านค่าตอนชิ้นงานนิ่งสนิทแล้วเท่านั้น)
- ไม่เทสความชัวร์ (วัดซ้ำ) เลื่อนหัววัดกลับมาจุดเดิมแล้วเข็มไม่ตรงเลข 0 แต่ก็ยังฝืนวัดต่อ
- ตั้งศูนย์ครั้งเดียวใช้ทั้งวัน ไม่ยอมกลับมาเช็กศูนย์ที่ชิ้นงานอ้างอิงเป็นระยะๆ ระหว่างวัน
- ฝืนใช้เครื่องมือผิดประเภท: เอาไดอัลเกจก้านตรงไปฝืนแตะในซอกแคบๆ (งานแบบนี้ควรเปลี่ยนไปใช้เครื่องมือแบบ "ก้านโยก" แทน)
บทความอื่นๆที่เกี่ยวข้อง
- อ่านค่า ไดอัลเกจ เข้าใจภายใน 5 นาทีแบบไม่งง!
ทำไมบางครั้ง ไดอัลเกจ ดูเหมือนเพี้ยน ทั้งที่ตั้งศูนย์ถูกแล้ว?
มีบางกรณีที่เราตั้งศูนย์ ไดอัลเกจ ถูกแล้ว แต่ค่ายังดูไม่นิ่งหรืออ่านยาก สาเหตุอาจมาจากปัจจัยอื่น เช่น ชิ้นงานมีผิวหยาบ หัววัดสะดุดตามรอยกลึง เครื่องจักรมีแรงสั่น พื้นที่วัดมีคราบน้ำมัน หรืออุณหภูมิเปลี่ยนทำให้ชิ้นงานขยายตัวเล็กน้อย
ในงานละเอียดมาก ๆ แม้ความร้อนจากมือที่จับชิ้นงานนาน ๆ ก็อาจทำให้ค่าขยับได้ โดยเฉพาะวัสดุโลหะที่มีการขยายตัวตามอุณหภูมิ นอกจากนี้ ไดอัลเกจเก่าที่ใช้งานมานานอาจมีแกนฝืด สปริงอ่อน เฟืองภายในสึก หรือเคยตกกระแทกจนเข็มไม่ตอบสนองดีเหมือนเดิม
ดังนั้น การวัดเพี้ยนไม่ได้แปลว่าตั้งศูนย์ผิดเสมอไป แต่การตั้งศูนย์คือจุดแรกที่ควรตรวจ เพราะเป็นจุดที่แก้ได้ง่ายและส่งผลกับค่าทั้งหมด ถ้าตั้งศูนย์ดี ฐานนิ่ง ผิวสะอาด วัดซ้ำได้ค่าเดิม แต่ยังสงสัยเรื่องความถูกต้อง อาจต้องนำไดอัลเกจไปตรวจสอบหรือสอบเทียบเพิ่มเติมครับ
สรุป
จำกฎเหล็กข้อนี้ไว้เลยครับ ไดอัลเกจ ไม่ได้เก่งเพราะตัวเลขบนหน้าปัดละเอียด แต่มันเก่งเพราะช่างตั้งจุดอ้างอิงได้ถูกต้อง ต่อให้เครื่องมือคุณจะแพงแค่ไหน แต่ถ้าตั้งศูนย์ผิดตั้งแต่สเตปแรก การวัดซ้ำๆ หลังจากนั้นก็จะได้แต่ "ค่าที่เพี้ยนอย่างสม่ำเสมอ" ไม่ใช่ค่าที่ถูกต้อง ความผิดพลาดระดับ 0.01 มม. จากเรื่องพื้นฐาน (เช่น ฐานไม่นิ่ง หัวเอียง ผิวสกปรก หรือลืมดูเข็มเล็ก) สามารถสร้างความเสียหายมหาศาลในงานวัดละเอียดได้เลยครับ
