ลองจินตนาการถึงเส้นผมของคุณดูครับ เส้นผมของคนเราโดยเฉลี่ยมีความหนาอยู่ที่ประมาณ 0.05 ถึง 0.08 มิลลิเมตร หากคุณเอาเส้นผมมาวางตรงหน้า คุณคิดว่าคุณจะสามารถแบ่งความหนาของเส้นผมนั้นออกเป็น 5 ส่วนเท่าๆ กันด้วยตาเปล่าได้ไหม? คำตอบคือ แทบจะเป็นไปไม่ได้เลย แต่…ในโลกของวิศวกรรม การผลิตชิ้นส่วนยานยนต์ หรือการกลึงโลหะ ความคลาดเคลื่อนเพียงแค่เศษเสี้ยวของเส้นผมอาจหมายถึงหายนะ เครื่องยนต์อาจพัง สั่นสะเทือน หรือทำงานผิดพลาด นี่คือจุดที่เครื่องมือวัดหน้าตาคล้ายนาฬิกาโบราณที่ชื่อว่า ไดอัลเกจ (Dial Gauge) ก้าวเข้ามาเป็นพระเอก

ในบทความนี้ถูกเขียนขึ้นมาเพื่อลบภาพจำที่ว่าเครื่องมือวัดทางวิศวกรรมเป็นเรื่องซับซ้อนเราจะมาเรียนรู้วิธีการอ่านค่า ไดอัลเกจ ให้เป็นภายใน 5 นาทีแบบรวบรัด ไม่งง และเพื่อไม่ให้เสียเวลาไปอ่านบทความนี้ได้เลย!

เข้าใจและอ่านค่า ไดอัลเกจ ใน 5 นาที (The 5-Minute Mastery)

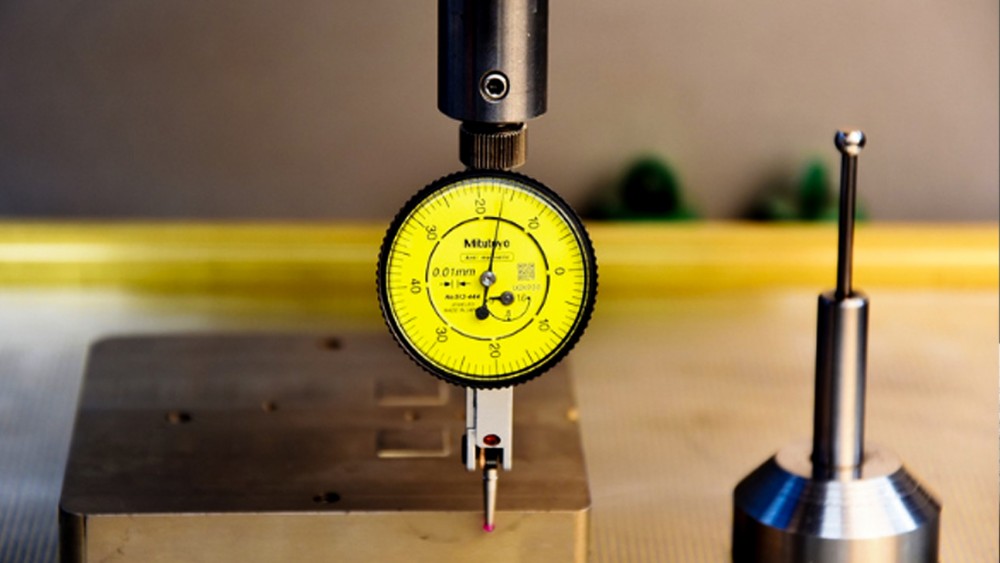

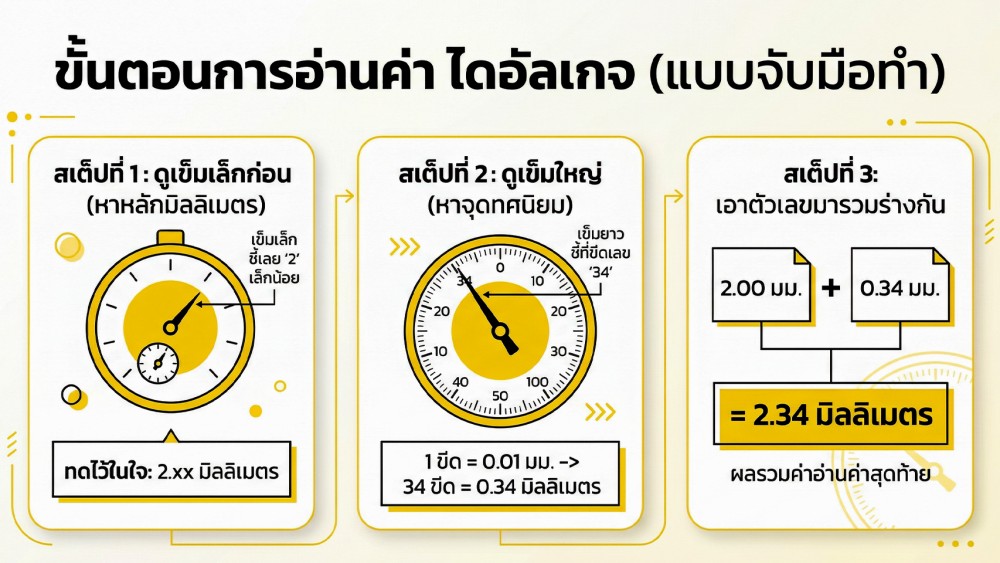

ก่อนที่เราจะไปเป็นเซียน เราต้องปูพื้นฐานกันก่อนครับ ไดอัลเกจ มาตรฐานที่เราพบเห็นได้บ่อยที่สุดคือแบบ ความละเอียด 0.01 มิลลิเมตร (ระยะยุบรวม 10 มิลลิเมตร) ให้คุณมอง ไดอัลเกจ เหมือนหน้าปัดนาฬิกาครับ นาฬิกามีเข็มชั่วโมงและเข็มนาที ไดอัลเกจก็มี 2 เข็มเช่นกัน

• เข็มเล็ก (Revolution Counter): ทำหน้าที่เหมือน "เข็มชั่วโมง" คอยบอกว่าแกนวัดยุบตัวลงไปแล้วกี่ "มิลลิเมตรเต็ม" (มักจะมีตัวเลข 0 ถึง 10)

• เข็มใหญ่ (Main Pointer): ทำหน้าที่เหมือน "เข็มนาที" คอยบอก "เศษจุดทศนิยม" หน้าปัดใหญ่จะถูกแบ่งออกเป็น 100 ขีดเล็ก

สมการจำง่ายๆครับ 1 ขีดเล็กของเข็มใหญ่ = 0.01 มิลลิเมตร เข็มใหญ่หมุนครบ 1 รอบ (100 ขีด) = 1 มิลลิเมตร (และเข็มเล็กจะขยับไป 1 ช่องพอดี)

มุมมองใหม่ที่ตำราไม่ได้บอกคุณ

คุณอ่านค่าเป็นแล้ว แต่นั่นเป็นเพียงยอดภูเขาน้ำแข็ง ตอนนี้เราจะมาเจาะลึก "ความรู้ที่แท้จริง" ที่จะเปลี่ยนคุณจากคนที่แค่อ่านตัวเลขได้ เป็น "ผู้เชี่ยวชาญ" ที่เข้าใจปรัชญาของมัน

ไดอัลเกจ ไม่ใช่เครื่องมือวัด แต่เป็นเครื่องมือเปรียบเทียบ

นี่คือความเข้าใจผิดที่ยิ่งใหญ่ที่สุดของมือใหม่ หลายคนพยายามใช้งาน ไดอัลเกจ เพื่อวัดความหนาของแผ่นเหล็กเหมือนกับการใช้เวอร์เนียร์คาลิปเปอร์ (Vernier Caliper) หรือ ไมโครมิเตอร์ (Micrometer)ในความเป็นจริง ไดอัลเกจคือ "เครื่องมือเปรียบเทียบความแตกต่าง" (Comparator) มันไม่ได้เกิดมาเพื่อตอบคำถามว่า "ของสิ่งนี้หนาเท่าไหร่?" แต่มันเกิดมาเพื่อตอบคำถามว่า

• "จุด A กับจุด B สูงเท่ากันไหม?"

• "เพลานี้ตอนหมุน มันแกว่ง (เบี้ยว) ไปจากศูนย์กลางกี่ไมครอน?"

• "ชิ้นงานนี้เรียบเสมอกันทั้งแผ่นหรือไม่?"

ดังนั้น การใช้งาน ไดอัลเกจ ที่ถูกต้องจึงต้องเริ่มต้นด้วยการตั้งศูนย์ (Zeroing) เสมอ เราไม่ได้สนใจว่าค่าสัมบูรณ์ (Absolute value) คือเท่าไหร่ เราสนใจแค่ ความแปรปรวน (Variation) ที่เกิดขึ้นจากจุดที่เราเซ็ต 0 ไว้ต่างหาก

ศัพท์เทคนิคที่คุณควรรู้ TIR (Total Indicator Reading) TIR คือผลรวมของระยะที่เข็มกวาดไปทั้งหมด ตัวอย่างเช่น ถ้าคุณหมุนเพลา แล้วเข็มกวาดไปทางขวา (บวก) 0.03 มม. แล้วตีกลับมากวาดไปทางซ้าย (ลบ) -0.02 มม. ค่า TIR หรือความแกว่งทั้งหมดคือ 0.05 มม. ไม่ใช่ 0.01 มม. (เอาค่าสูงสุด ลบ ค่าต่ำสุด)

ทำไมยุคดิจิทัลแล้ว ช่างเก๋าๆ ถึงยังรัก เข็มอนาล็อก?

ในยุคที่เรามีไดอัลเกจแบบดิจิทัล (Digital Indicator) ที่ตัวเลขโชว์ขึ้นมาบนหน้าจอ LCD ชัดเจน ไม่ต้องมานั่งเพ่งขีดให้ปวดตา แถมเปลี่ยนหน่วยมิลลิเมตรเป็นนิ้วได้ในปุ่มเดียว... ทำไมช่างกลึง ผู้ตรวจสอบคุณภาพ (QC) หรือวิศวกรหลายคนยังคงยืนกรานที่จะใช้แบบ "เข็ม" อยู่? คำตอบอยู่ที่ จิตวิทยาการรับรู้ของมนุษย์ และ ฟิสิกส์ของการสั่นสะเทือน ครับ

• สัญชาตญาณของการมองเห็นการเคลื่อนไหว เมื่อคุณนำไดอัลเกจไปจ่อกับชิ้นงานที่กำลังหมุน (เช่น จานเบรก หรือ เพลา) เข็มอนาล็อกจะกวาดไปมาตามความเบี้ยวของชิ้นงาน สายตาของมนุษย์สามารถจับรูปแบบ "จังหวะการแกว่ง" ของเข็มได้ทันที เราจะรับรู้ได้เลยว่าชิ้นงานเบี้ยวเป็นวงรี เบี้ยวเฉพาะจุด หรือมีพื้นผิวขรุขระ (เข็มจะสั่นระริก) ในขณะที่แบบดิจิทัล ตัวเลขจะวิ่งกระพริบเปลี่ยนไปมาอย่างรวดเร็ว (เช่น 0.01 -> 0.05 -> -0.02) จนสมองมนุษย์ประมวลผลไม่ทัน และมองไม่เห็น "รูปแบบ" ของความคลาดเคลื่อนนั้น

• การกวาดสายตาหาสมดุล เวลาตั้งระดับหัวเครื่องกัด (Milling Machine) ช่างจะต้องหมุนไดอัลเกจเป็นวงกลมบนโต๊ะงาน การมองเข็มอนาล็อกว่ามันหยุดนิ่งอยู่ที่เลข 0 ตลอดแนววงกลมหรือไม่ เป็นสิ่งที่สายตากวาดดูได้ง่ายกว่าการมองตัวเลขดิจิทัลที่อาจกระพริบสลับระหว่าง 0.00 กับ 0.01

กลไกภายใน ไดอัลเกจ และ ศัตรูตัวฉกาจของการวัด

ไดอัลเกจ เปลี่ยนระยะขยับนิดเดียว ให้กลายเป็นเข็มหมุนที่มองเห็นชัดๆ ได้ยังไง?

คำตอบคือ "ชุดฟันเฟืองจิ๋ว" ข้างในครับ หลักการจะคล้ายๆ กับพวงมาลัยรถยนต์แต่ย่อส่วนลงมานับพันเท่า ที่แกนวัดด้านล่างจะมีรอยหยักเหมือนไม้บรรทัด พอแกนถูกดันขึ้น รอยหยักนี้จะไปเตะเฟืองตัวเล็กให้หมุน แล้วเฟืองตัวเล็กก็ไปหมุนเฟืองตัวใหญ่ที่ต่อกับเข็มหน้าปัดอีกที

ความเจ๋งคือการทดเฟืองนี้ถูกคำนวณมาอย่างเป๊ะมาก แค่แกนขยับขึ้นไปเพียงเส้นขน (0.01 มม.) ฟันเฟืองจะขยายผลให้เข็มกวาดไปได้ถึง 1 ช่องหน้าปัด (1.5 มม.) หรือเท่ากับขยายภาพให้เราเห็นชัดขึ้นถึง 150 เท่า!

ระวังหลุมพราง "มุมเอียง"

ไดอัลเกจ จะบอกค่าได้แม่นยำ 100% ก็ต่อเมื่อ "แกนวัดตั้งฉาก (ทำมุม 90 องศา) กับทิศทางที่ชิ้นงานขยับเป๊ะๆ" แต่ในการทำงานจริง โดยเฉพาะตอนใช้ไดอัลเกจแบบปากนกกระจอก (Dial Test Indicator) เรามักจะเจอข้อจำกัดเรื่องพื้นที่ ทำให้ต้องตั้งเข็มเอียงๆ ไปบ้าง (เช่น เอียงไป 20 หรือ 30 องศา) สิ่งที่คุณต้องระวังให้ดีคือ เมื่อไหร่ที่เข็มเอียง ค่าที่โชว์บนหน้าปัดจะ "มากกว่า" ระยะที่ชิ้นงานขยับจริงเสมอ!

ทำไมถึงเป็นแบบนั้น?

ลองนึกภาพง่ายๆ ว่าคุณกำลังจะเดินข้ามถนนแคบๆ ถ้าคุณเดินตรงๆ ข้ามไปเลย ระยะทางจะสั้นที่สุด แต่ถ้าคุณเดินเฉียงๆ คุณจะต้องใช้ระยะทางเดินที่ยาวขึ้นกว่าจะถึงอีกฝั่ง ไดอัลเกจก็เหมือนกันครับ พอแกนวัดมันเอียง มันเลยต้องถูกดันเข้าไป "ลึกกว่าปกติ" เพื่อชดเชยระยะที่มันเอียงอยู่นั่นเอง

ลองมาดูตัวเลขให้เห็นภาพชัดๆ

สูตรคำนวณง่ายๆ คือ ระยะขยับจริง = ตัวเลขบนหน้าปัด x cos มุมที่เข็มเอียง

สมมติว่าคุณตั้งเข็มเอียงไป 30 องศา แล้วหน้าปัดบอกว่าชิ้นงานยุบไป 0.10 มม. ความจริงแล้วชิ้นงานยุบไปแค่ 0.10 x cos(30°) = 0.10 x 0.866 = 0.0866 มม.

เห็นไหมครับว่า ถ้าเราเชื่อตัวเลข 0.10 มม. บนหน้าปัดไปเลยโดยไม่หักลบมุมเอียง ค่าจะเพี้ยนไปประมาณ 0.013 มม. ซึ่งสำหรับงานละเอียดอย่างการสวมอัดลูกปืน ความผิดพลาดแค่นี้ก็ทำให้ชิ้นงานหลวมโพรกหรือแน่นจนใส่ไม่เข้าได้เลย!

4 กฎเหล็ก ยืดอายุ ไดอัลเกจ ให้อยู่คู่เวิร์กช็อปไปนานๆ

• ระวัง! "น้ำยาหล่อเย็น" และ "ฝุ่นเหล็ก" ไดอัลเกจแพ้ทางน้ำและฝุ่นโลหะสุดๆ ถ้าเศษฝุ่นเล็กๆ จากการเจียรหลุดลอดเข้าไปตรงแกนวัด มันจะไปเกาะกับเฟืองข้างในทำให้แกนฝืดหรือค้างได้เลย ถ้าหน้างานของคุณคือเครื่อง CNC ที่มีน้ำยาหล่อเย็นกระเด็นตลอดเวลา แนะนำว่าควรลงทุนซื้อไดอัลเกจรุ่นที่กันน้ำกันฝุ่น (มาตรฐาน IP65 หรือ IP67) ไปเลยครับ เจ็บแต่จบ คุ้มกว่าแน่นอน

• ห้ามฉีดสเปรย์หล่อลื่น (WD-40) เด็ดขาด! นี่คือข้อผิดพลาดสุดคลาสสิกของช่างมือใหม่! พอเห็นแกนวัดเริ่มฝืด ก็มักจะคว้าสเปรย์อเนกประสงค์มาฉีดปั๊บ รู้ไหมครับว่าน้ำมันพวกนี้จะไปดักจับฝุ่นในอากาศจนกลายเป็น "คราบเหนียว" คราวนี้แหละกลไกเฟืองข้างในจะยิ่งพังเร็วกว่าเดิม วิธีทำความสะอาดที่ถูกต้องคือ ใช้แค่ผ้าสะอาดชุบแอลกอฮอล์หมาดๆ เช็ดที่แกนวัดก็พอแล้ว ไม่ต้องพึ่งน้ำมันหล่อลื่นใดๆ ทั้งสิ้นครับ

• อย่าปล่อยแกนวัด "ดีด" กลับแรงๆ เวลาใช้งานเสร็จ หลายคนติดนิสัยดึงแกนวัดขึ้นแล้วปล่อยมือให้มันดีด "ป๊าบ!" กลับลงมา แรงกระแทกแค่นี้แหละครับที่ทำให้เฟืองจิ๋วๆ ข้างในบิ่น หรือทำให้เข็มหน้าปัดเคลื่อน (Slip) เพี้ยนไปจากเดิมได้เลย กฎง่ายๆ คือ ให้ใช้มือค่อยๆ ประคองแกนวัดกลับคืนสู่ตำแหน่งเดิมเสมอครับ

• เก็บรักษาให้ถูกที่ ถอยห่างจาก "แม่เหล็ก" เลิกงานแล้วไม่ควรเสียบไดอัลเกจคาทิ้งไว้กับฐานแม่เหล็กเป็นเวลานานๆ ให้ถอดเก็บใส่กล่องบุกำมะหยี่หรือกล่องโฟมของมันให้เรียบร้อย และที่สำคัญที่สุดคือ อย่าเก็บรวมกับเครื่องมือที่มีแม่เหล็กแรงสูง เพราะมันจะทำให้ชิ้นส่วนโลหะข้างในกลายเป็นแม่เหล็กเสียเอง ทีนี้มันก็จะไปดูดเอาพวกผงเหล็กเล็กๆ เข้ามาติดกลไกจนพังได้ครับ

บทสรุป

มาถึงตรงนี้ คุณคงเห็นแล้วว่า ไดอัลเกจ ไม่ใช่แค่หน้าปัดที่มีตัวเลขหมุนไปมา แต่มันคือผลงานชิ้นเอกทางวิศวกรรมที่ใช้กลไกขั้นสูงเพื่อแปลงโลกที่มองไม่เห็น (ระดับไมครอน) ให้กลายมาเป็นสิ่งที่ตามนุษย์มองเห็นและเข้าใจได้ ในครั้งต่อไปที่คุณหยิบ ไดอัลเกจ ขึ้นมาใช้งาน ให้มองมันด้วยสายตาที่เปลี่ยนไป คุณไม่ได้กำลังมองแค่เครื่องมือวัด แต่คุณกำลังสัมผัสกับกลไกอัจฉริยะที่จะช่วยให้คุณสรรค์สร้างงานวิศวกรรมที่มีความแม่นยำระดับโลกได้
