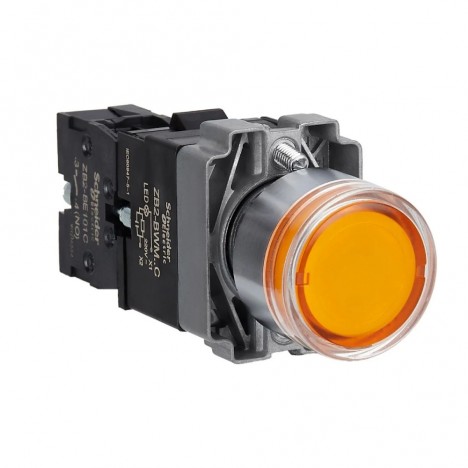

สวิตซ์ปุ่มกด SCHNEIDER XB2BW35M1C มีไฟ แรงดัน 220 V 1NO สีเหลือง

220 บาท

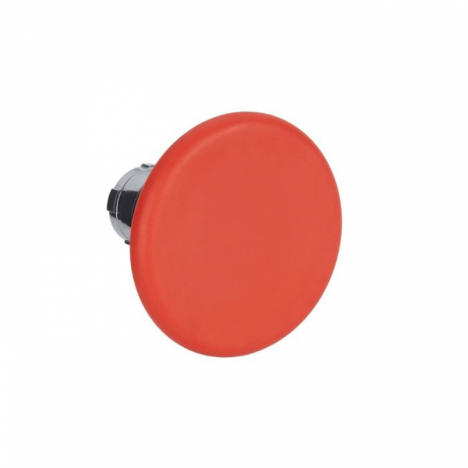

ปุ่มกด SCHNEIDER ZB2BR4C แบบดอกเห็ด กดเด้งกลับ ขนาด 60 มม. สีแดง

150 บาท

สวิตซ์ปุ่มกด SCHNEIDER XA2EA61 แบบหัวเรียบ กดเด้งกลับ ขนาด 22 มม. 1NO สีน้ำเงิน

70 บาท

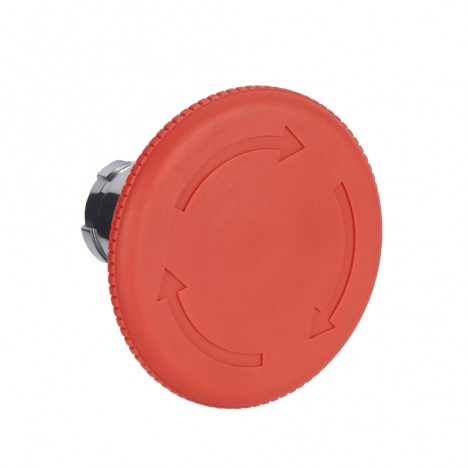

หัวสวิตช์กด ฉุกเฉิน SCHNEIDER ZB2BS64C หมุนเพื่อคลาย ขนาด 60 มม. สีแดง

150 บาท

ในระบบไฟฟ้า ไม่ว่าจะเป็นในบ้าน สำนักงาน หรือโรงงานอุตสาหกรรมขนาดใหญ่ “สวิตช์ปุ่มกด” คืออุปกรณ์เล็ก ๆ ที่มักถูกมองข้าม แต่จริง ๆ แล้วกลับเป็นด่านแรกของการควบคุมระบบทั้งหมด ไม่ว่าจะเป็นการเริ่มต้นทำงานของมอเตอร์ สั่งหยุดฉุกเฉิน หรือแสดงสถานะของเครื่องจักร ทุกอย่างเริ่มจากการกดปุ่มเล็ก ๆ นี้ น้องช่างจะพาคุณไปรู้จักกับ สวิตช์ปุ่มกด ให้ลึกขึ้น ทั้งประเภท วิธีเลือกใช้งานให้ปลอดภัย ไปจนถึงเทคนิคการติดตั้งที่แม้แต่มือใหม่ก็ทำตามได้ พร้อมเคล็ดลับที่คนในวงการไฟฟ้ารู้กันดีแต่คนทั่วไปอาจไม่เคยรู้มาก่อน!

ทำความรู้จัก “สวิตช์ปุ่มกด”

       สวิตช์ปุ่มกดคืออะไร

สวิตช์ปุ่มกด หรือที่เรียกว่า Push Button Switch คืออุปกรณ์ควบคุมวงจรไฟฟ้าชนิดหนึ่งที่พบได้ทั่วไปในระบบควบคุมเครื่องจักร ตู้ไฟ หรือแผงควบคุมต่าง ๆ โดยหน้าที่หลักของมันคือ การเชื่อมหรือแยกวงจรไฟฟ้าผ่านการกดปุ่มเพียงครั้งเดียว ซึ่งสามารถทำได้ทั้งแบบกดติด-ปล่อยดับ และกดติด-กดดับ

สวิตช์ประเภทนี้มักถูกออกแบบมาให้มีสีและรูปแบบที่ต่างกันเพื่อสะท้อนการใช้งาน เช่น ปุ่มสีเขียวสำหรับเริ่มงาน ปุ่มสีแดงสำหรับหยุดงาน หรือแบบมีไฟในตัวเพื่อแสดงสถานะของระบบ นอกจากนี้ยังมีทั้งแบบที่ติดตั้งบนแผงควบคุม และแบบฝังบนเครื่องจักรโดยตรง

ในงานอุตสาหกรรม สวิตช์ปุ่มกด ถือเป็นอุปกรณ์พื้นฐานที่มีบทบาทสำคัญยิ่ง เพราะเป็นจุดเริ่มต้นของคำสั่งที่ส่งต่อไปยังระบบอัตโนมัติอื่น ๆ หากสวิตช์ไม่ทำงานตามที่ควร อาจนำไปสู่ความเสียหายของกระบวนการทั้งหมดได้เลยทีเดียว

       ทำไมจึงสำคัญต่อระบบไฟฟ้าและเครื่องจักร

สวิตช์ปุ่มกด อาจดูเป็นเพียงปุ่มเล็ก ๆ แต่ในความเป็นจริงแล้ว มันคือด่านแรกของการสั่งงานในระบบไฟฟ้าและเครื่องจักรทุกประเภท เมื่อกดปุ่มหนึ่งครั้ง คือการส่งคำสั่งไปยังวงจรว่า “ให้เริ่ม” หรือ “ให้หยุด” ทำให้สามารถควบคุมอุปกรณ์ได้อย่างปลอดภัยและแม่นยำ

ในระบบอุตสาหกรรม ปุ่มกดมักใช้สำหรับควบคุมมอเตอร์ สั่งเริ่มสายพาน หรือหยุดเครื่องในกรณีฉุกเฉิน โดยเฉพาะ “ปุ่มหยุดฉุกเฉิน” ที่เป็นสิ่งจำเป็นและต้องทำงานได้อย่างแม่นยำ หากไม่สามารถตัดวงจรได้ทัน อาจเกิดความเสียหายต่อเครื่องจักร หรือเป็นอันตรายต่อผู้ใช้งาน

ความสำคัญของ สวิตช์ปุ่มกด จึงไม่ได้อยู่แค่ในมิติของการควบคุม แต่ยังรวมถึงความปลอดภัยในการทำงาน และความน่าเชื่อถือของระบบโดยรวมด้วย

       ส่วนประกอบของ สวิตช์ปุ่มกด

โครงสร้างของ สวิตช์ปุ่มกด ประกอบด้วยหลายส่วนที่ทำงานร่วมกัน ได้แก่

• ตัวปุ่ม (Actuator): ส่วนที่ใช้สำหรับกดสั่งงาน ซึ่งมีทั้งแบบเรียบ แบบนูน หรือแบบมีไฟในตัว
• กลไกภายใน (Mechanism): ชุดกลไกที่ควบคุมหน้าสัมผัสภายในเมื่อมีการกดหรือปล่อย
• หน้าสัมผัส (Contacts): จุดเชื่อมไฟฟ้าแบ่งเป็น NO (Normally Open) และ NC (Normally Closed)
• ขั้วต่อสายไฟ (Terminals): ส่วนที่ใช้เชื่อมต่อกับระบบไฟฟ้าภายนอก
• ฐานยึด (Mounting Base): สำหรับติดตั้งเข้ากับแผงควบคุมหรือกล่องควบคุม

ทุกชิ้นส่วนต้องมีความแข็งแรง ทนความร้อน ความชื้น และฝุ่น เพื่อให้ใช้งานได้อย่างยาวนานในสภาพแวดล้อมที่แตกต่างกัน

       แบบการทำงาน : Momentary และ Latching

รูปแบบของการทำงานของ สวิตช์ปุ่มกด แบ่งได้เป็น 2 ประเภทหลักคือ

• Momentary: เมื่อกดปุ่ม วงจรจะเชื่อมต่อ (ON) และเมื่อปล่อยปุ่ม วงจรจะตัด (OFF) ทันที เหมาะสำหรับการใช้งานที่ต้องการควบคุมแบบชั่วคราว เช่น ปุ่มเรียกลิฟต์ หรือปุ่มสั่งงานแบบเร่งด่วน
• Latching: เมื่อกดครั้งแรก วงจรจะเชื่อมต่อค้างไว้ และจะตัดวงจรก็ต่อเมื่อกดอีกครั้ง เหมาะสำหรับการใช้งานที่ต้องการให้ระบบทำงานต่อเนื่อง เช่น การเปิด-ปิดเครื่องจักร หรือระบบไฟฟ้าแบบเปิดค้าง

การเลือกประเภทของปุ่มกดให้เหมาะสมกับลักษณะงานคือกุญแจสำคัญที่ช่วยเพิ่มประสิทธิภาพและความปลอดภัยของระบบโดยรวม

ประเภทของ สวิตช์ปุ่มกด ที่ควรรู้

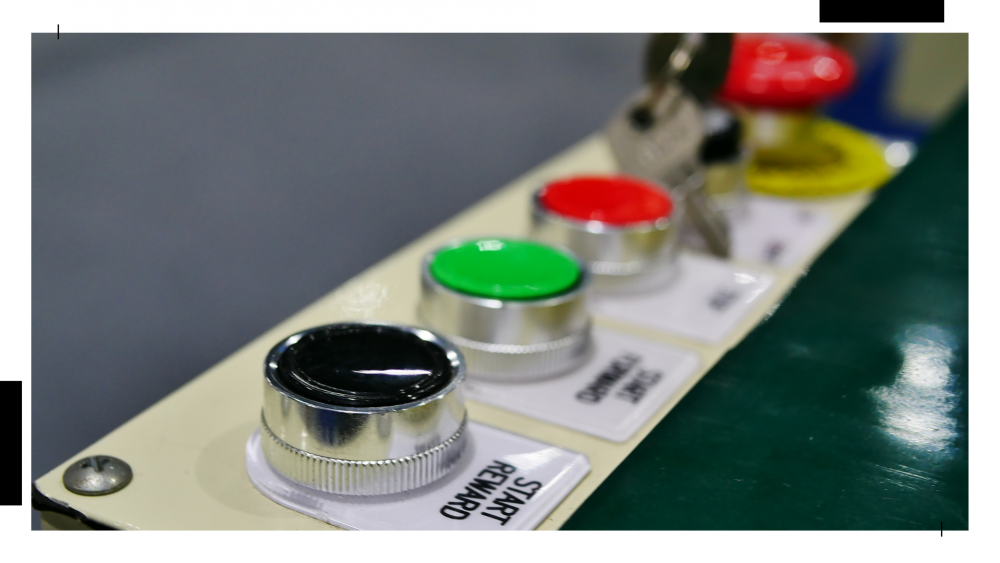

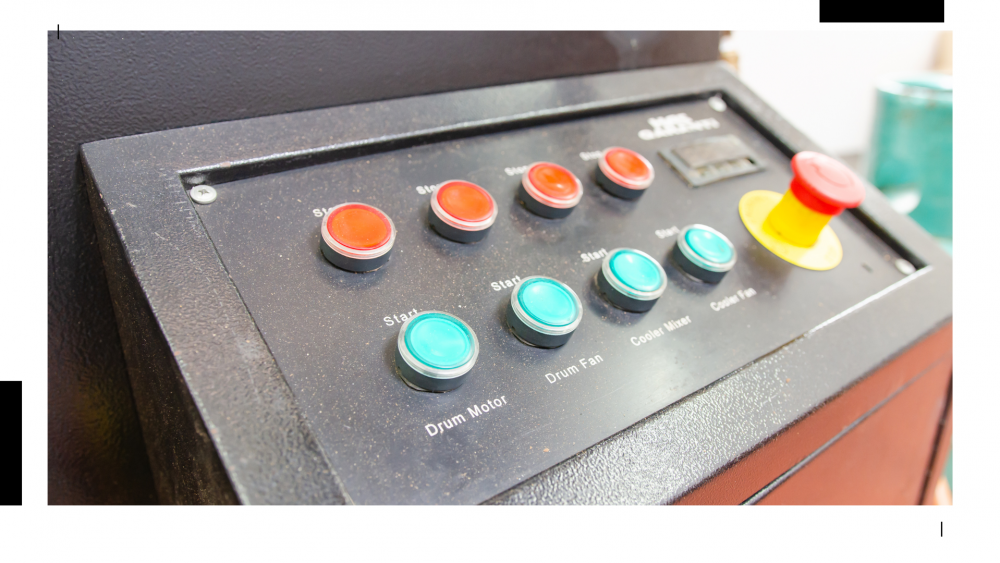

       ปุ่มกดทั่วไป (Start/Stop)

สวิตช์ปุ่มกด แบบทั่วไปคือประเภทที่พบมากที่สุดในระบบควบคุมต่าง ๆ เช่น เครื่องจักรอุตสาหกรรม หรือแม้กระทั่งในบ้านพักอาศัย โดยจะมีปุ่มแยกเป็น “Start” สำหรับเริ่มการทำงาน และ “Stop” สำหรับหยุดทำงาน ซึ่งบางรุ่นอาจรวมไว้ในปุ่มเดียวแบบ Latching หรือแยกปุ่มกันชัดเจนแบบ Momentary

ความพิเศษของปุ่มกดทั่วไปอยู่ที่ความชัดเจนในการควบคุม ใช้งานง่าย เหมาะสำหรับผู้ใช้ทุกระดับ และมักมีการระบุสีตามมาตรฐาน เช่น เขียวสำหรับเริ่ม แดงสำหรับหยุด เพิ่มความปลอดภัยและเข้าใจง่ายในสภาพแวดล้อมที่เร่งรีบ

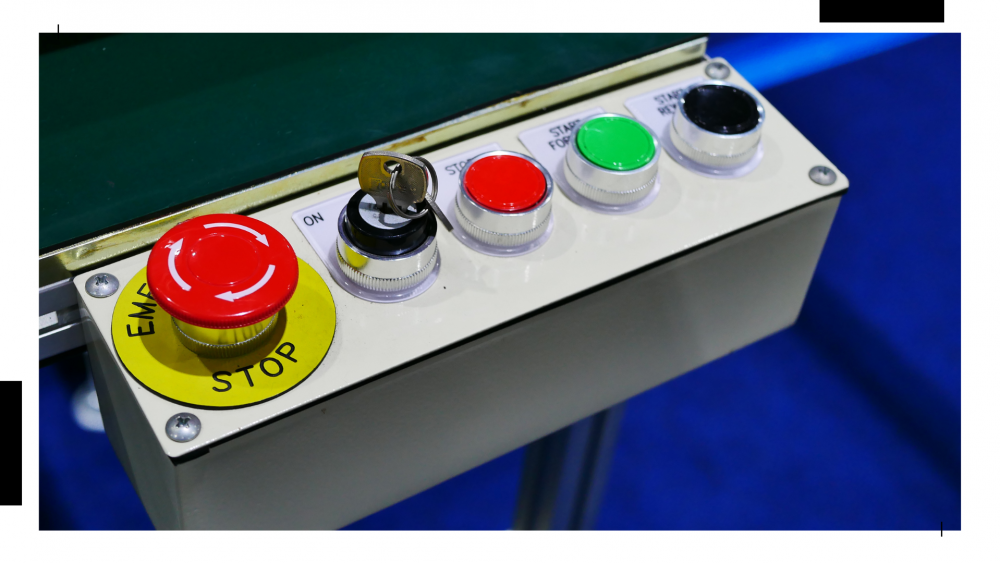

       ปุ่มกดฉุกเฉิน (Emergency Stop)

ปุ่มหยุดฉุกเฉินถือเป็นหัวใจของความปลอดภัยในระบบควบคุม โดยออกแบบมาให้หยุดการทำงานทั้งหมดทันทีเมื่อเกิดเหตุไม่คาดฝัน เช่น เครื่องจักรขัดข้อง หรือผู้ใช้งานตกอยู่ในอันตราย

ปุ่มประเภทนี้มักเป็นสีแดงสด มีขนาดใหญ่ พร้อมสัญลักษณ์เฉพาะและสามารถติดตั้งให้ใช้งานได้สะดวก รวดเร็ว ปุ่มจะใช้แบบ Latching คือกดครั้งเดียวแล้วค้าง เพื่อให้ระบบหยุดทันทีและไม่กลับมาทำงานจนกว่าจะรีเซ็ตใหม่

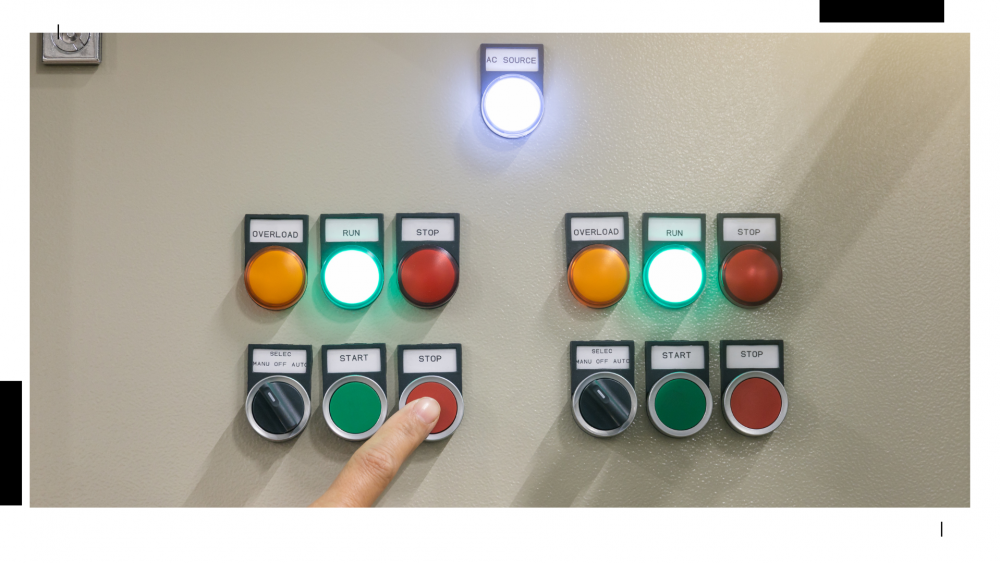

       ปุ่มกดมีไฟ (Illuminated)

ปุ่มแบบมีไฟในตัวจะส่องสว่างเมื่อมีการทำงานหรือเชื่อมต่อกับวงจร เหมาะกับการแสดงสถานะในที่มืดหรือพื้นที่ที่ต้องการความชัดเจน เช่น ตู้ควบคุมในโรงงานหรือแผงควบคุมของเครื่องจักรขนาดใหญ่

นอกจากนี้ยังสามารถใช้ไฟคนละสีเพื่อแยกฟังก์ชันต่าง ๆ เช่น เขียวทำงาน ปิดไฟแสดงว่ายังไม่พร้อม ซึ่งช่วยให้ผู้ใช้งานมองเห็นสถานะได้จากระยะไกล ช่วยลดความผิดพลาดในการใช้งาน

       ปุ่มกดใช้เท้าเหยียบ / ปุ่มกดติดตั้งบนแผง

ในบางงานที่ผู้ใช้งานไม่สะดวกใช้มือ เช่น เครื่องจักรที่ใช้สองมือควบคุม หรือผู้ปฏิบัติงานต้องถือเครื่องมืออยู่ ปุ่มแบบใช้เท้าเหยียบจึงเป็นทางเลือกที่ปลอดภัยและใช้งานได้ดี

นอกจากนี้ยังมีปุ่มกดที่ติดตั้งลงบนแผงควบคุม ซึ่งมักมีการออกแบบให้กันน้ำ กันฝุ่น เพื่อให้สามารถใช้งานในพื้นที่สมบุกสมบันได้ดี เหมาะกับงานอุตสาหกรรมกลางแจ้งหรือสภาพแวดล้อมที่มีสารเคมี

วิธีเลือก สวิตช์ปุ่มกด ให้เหมาะกับงาน

       แรงดันและกระแสไฟ

ก่อนจะเลือกซื้อ สวิตช์ปุ่มกด ควรตรวจสอบว่าแรงดันไฟฟ้าและกระแสที่ใช้งานอยู่ในช่วงที่รองรับหรือไม่ เพราะหากเลือกผิดอาจเกิดความร้อนสะสม หรือทำให้หน้าสัมผัสไหม้จนใช้งานไม่ได้

โดยทั่วไปจะมีค่ารองรับแรงดันที่ 24V, 110V, 220V AC หรือ DC ขึ้นอยู่กับระบบควบคุม ผู้ผลิตจะระบุไว้ชัดเจนบนตัวอุปกรณ์ ควรอ่านฉลากให้ดีก่อนติดตั้ง

       มาตรฐานการป้องกัน เช่น IP Rating

สวิตช์ที่ใช้ในสภาพแวดล้อมต่างกัน ควรเลือกค่าป้องกันที่เหมาะสม เช่น

• IP65: กันฝุ่นและน้ำกระเซ็น เหมาะกับโรงงานทั่วไป
• IP67: กันน้ำลึกชั่วคราว เหมาะกับงานนอกอาคาร

หากใช้งานในที่มีไอน้ำ น้ำมัน หรือฝุ่นหนัก ๆ การเลือกค่าป้องกันที่สูงช่วยยืดอายุการใช้งาน และลดการเสียหายจากสิ่งแวดล้อม

       ขนาดรูเจาะและการติดตั้ง

ก่อนซื้อควรตรวจสอบขนาดรูเจาะของแผงควบคุม เช่น 16 มม., 22 มม., หรือ 30 มม. และดูว่าใช้วิธีติดตั้งแบบขันน็อต คลิปล็อก หรือฝังตรงไปกับแผง ซึ่งจะส่งผลกับความแน่นหนาและความสะดวกในการซ่อมบำรุง

       สีและการแสดงสถานะ

สีของปุ่มไม่ใช่แค่เพื่อความสวยงาม แต่เป็นเรื่องของมาตรฐานความปลอดภัยด้วย สีเขียว แดง เหลือง น้ำเงิน หรือขาว ล้วนมีความหมาย เช่น

• เขียว: เริ่มต้น
• แดง: หยุด/ฉุกเฉิน
• เหลือง: เตือน
• น้ำเงิน: คำสั่งเฉพาะ

การเลือกสีให้ตรงกับมาตรฐานที่องค์กรใช้ ช่วยให้ผู้ใช้งานเข้าใจได้ง่าย และลดโอกาสสั่งงานผิดพลาด

การติดตั้งและใช้งานอย่างปลอดภัย

       ขั้นตอนเบื้องต้นก่อนการติดตั้ง

ก่อนติดตั้ง สวิตช์ปุ่มกด ทุกครั้ง ควรตรวจสอบให้แน่ใจว่าตัดระบบไฟฟ้าเรียบร้อยแล้ว เพื่อป้องกันไฟดูดหรืออุบัติเหตุระหว่างการทำงาน ควรเตรียมเครื่องมือให้พร้อม เช่น ไขควง คีมตัดสายไฟ หัวแร้ง ฯลฯ

ตรวจสอบขนาดรูเจาะที่แผงควบคุมให้ตรงกับขนาดของสวิตช์ และเลือกตำแหน่งติดตั้งที่มองเห็นและเข้าถึงได้ง่าย โดยเฉพาะปุ่มหยุดฉุกเฉินที่ควรอยู่ในตำแหน่งที่ใช้งานได้ทันทีในกรณีเร่งด่วน

หากเป็นปุ่มที่มีไฟ ควรต่อสายไฟอย่างถูกต้องทั้งในส่วนของแรงดันไฟฟ้าและตำแหน่งของ NO/NC (Normally Open / Normally Closed) เพื่อให้สวิตช์ทำงานได้ตามที่ออกแบบไว้

       การตรวจสอบหลังติดตั้ง

เมื่อทำการติดตั้งเสร็จแล้ว ควรตรวจสอบอีกครั้งว่าสวิตช์ยึดแน่นหรือไม่ มีสายหลวม หรือสายไฟแตะกันหรือเปล่า จากนั้นจึงเริ่มจ่ายไฟและทดสอบการทำงานในระบบจริง เช่น

• ปุ่ม Start ทำงานตามคำสั่งไหม
• ปุ่ม Stop หยุดระบบได้หรือไม่
• ปุ่มฉุกเฉิน ทำงานทันทีที่กดหรือเปล่า

หากพบปัญหา ให้หยุดการใช้งานทันทีและตรวจสอบจุดเชื่อมต่อหรืออุปกรณ์ประกอบภายใน

       การเช็คอายุการใช้งานและการสึกหรอ

สวิตช์ปุ่มกด มีอายุการใช้งานตามรอบการกด เช่น 100,000 – 1,000,000 ครั้ง ขึ้นอยู่กับวัสดุและคุณภาพการผลิต ดังนั้นควรมีการบำรุงรักษาโดยการตรวจเช็คแรงกด ความหนืด หรือปัญหาปุ่มติด

หากพบว่าปุ่มกดไม่คืนตัว หรือเสียงขณะกดเบา/แปลกไป ควรเปลี่ยนใหม่ทันที เพื่อป้องกันปัญหาที่อาจตามมา

       ปัญหาพบบ่อยและวิธีแก้

• ปุ่มกดแล้วไม่ทำงาน: ตรวจสอบหน้าสัมผัสและการเชื่อมต่อสายไฟ
• ปุ่มติดค้าง: เช็คสิ่งแปลกปลอมหรือสปริงด้านในอาจเสีย
• ไฟไม่ติด: ตรวจสอบการต่อสาย LED และไฟเลี้ยง

การหมั่นตรวจสอบสวิตช์อย่างสม่ำเสมอ จะช่วยลดความเสี่ยงในการหยุดชะงักของระบบ และช่วยยืดอายุการใช้งานของอุปกรณ์ได้เป็นอย่างดี

สรุปและให้คำแนะนำสำหรับเลือกซื้อ

       สรุป 4 หัวข้อหลักในการเลือก

1. รูปแบบการทำงาน: เลือกให้เหมาะกับลักษณะงาน (Momentary หรือ Latching)
2. ความปลอดภัย: ปุ่มฉุกเฉินควรเป็นแบบ Latching และติดตั้งในตำแหน่งเข้าถึงง่าย
3. คุณสมบัติทางไฟฟ้า: ตรวจสอบแรงดันและกระแสไฟที่รองรับให้ตรงกับระบบ
4. ความทนทานและมาตรฐาน: พิจารณาค่าป้องกัน IP และวัสดุที่ทนต่อสภาพแวดล้อม

       แนวทางเลือกสำหรับงานทั่วไปและงานอุตสาหกรรม

• สำหรับงานทั่วไป: เลือกแบบง่าย ไม่มีไฟก็เพียงพอ เช่น ปุ่มกดเปิดไฟหรือเครื่องใช้ไฟฟ้าเล็ก ๆ
• สำหรับงานอุตสาหกรรม: ควรเลือกสวิตช์แบบมีไฟ แยกสีชัดเจน พร้อมมาตรฐาน IP และโครงสร้างที่ทนทาน เพื่อใช้งานได้ในสภาพแวดล้อมหนัก ๆ

       เคล็ดลับที่น้องช่างแนะนำ

• ควรซื้อจากร้านที่มีรับประกันและแหล่งที่เชื่อถือได้
• อย่าลืมตรวจสอบอุปกรณ์เสริม เช่น ฝาครอบ หรือกล่องติดตั้ง
• สำหรับระบบที่มีหลายผู้ใช้งาน ควรใช้ปุ่มสีมาตรฐานเพื่อลดความสับสน

       สิ่งที่ควรถามผู้ขายก่อนซื้อ

• รองรับแรงดัน/กระแสเท่าไร?
• เหมาะกับงานภายในหรือภายนอกอาคาร?
• มีใบรับรองมาตรฐานหรือไม่?
• อายุการใช้งานประมาณกี่ครั้ง?

สรุป

สวิตช์ปุ่มกด อาจดูเหมือนอุปกรณ์เล็ก ๆ แต่มีบทบาทสำคัญทั้งในด้านการควบคุมระบบ และความปลอดภัยของผู้ใช้งาน ไม่ว่าจะเป็นงานในบ้าน หรืองานอุตสาหกรรมหนัก ๆ ก็ต้องอาศัยความเข้าใจและการเลือกใช้อย่างถูกต้อง

จากบทความนี้ ผู้อ่านจะได้รู้จักประเภทของสวิตช์ วิธีเลือกใช้ที่เหมาะสม ไปจนถึงการติดตั้งอย่างปลอดภัย รวมถึงเคล็ดลับจากประสบการณ์ตรงของน้องช่าง ซึ่งสามารถนำไปใช้จริงในงานติดตั้งและบำรุงรักษาระบบต่าง ๆ

หากคุณกำลังวางแผนเลือกซื้อหรือติดตั้ง สวิตช์ปุ่มกด อย่าลืมกลับมาอ่านบทความนี้อีกครั้ง และอย่าลังเลที่จะสอบถามผู้เชี่ยวชาญเพิ่มเติมเพื่อให้ได้อุปกรณ์ที่ตรงกับความต้องการที่สุด
