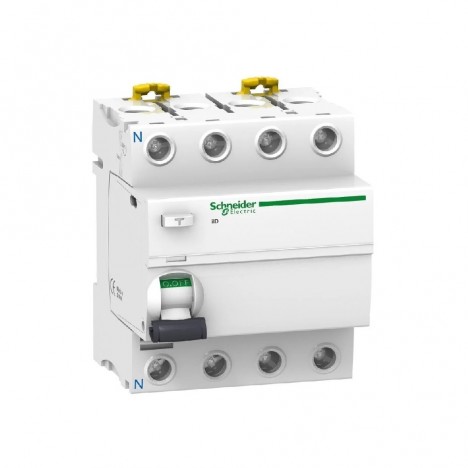

เซอร์กิตเบรกเกอร์ SCHNEIDER A9R74425 อุปกรณ์ป้องกันไฟดูด ชนิด RCCB Type ACP4 ขนาด 25A 300mA

เซอร์กิตเบรกเกอร์ SCHNEIDER A9R74425 อุปกรณ์ป้องกันไฟดูด ชนิด RCCB Type ACP4 ขนาด 25A 300mA
เซอร์กิตเบรกเกอร์ Schneider A9R74425 เป็นอุปกรณ์ป้องกันกระแสไฟฟ้าเหลือลงดิน (RCCB) ในตระกูล Acti 9 iID ที่มีความสำคัญอย่างยิ่งต่อความปลอดภัยของระบบไฟฟ้า ออกแบบมาสำหรับระบบไฟฟ้า 3 เฟส (4P) โดยมีพิกัดกระแสใช้งานสูงสุด 25Aคุณสมบัติเด่นคือเป็นอุปกรณ์ที่มีความไวในการตรวจจับกระแสไฟรั่วที่ 300 mA (มิลลิแอมแปร์) และเป็นชนิด Type AC ซึ่งหมายถึงสามารถตรวจจับกระแสไฟรั่วแบบคลื่นไซน์บริสุทธิ์ (AC) ได้ทันทีด้วยความไว 300 mA นี้ ทำให้ A9R74425 ถูกจัดอยู่ในกลุ่มอุปกรณ์ที่เน้นการป้องกันอัคคีภัยที่อาจเกิดจากฉนวนของสายไฟฟ้าชำรุดและกระแสรั่วไหลลงดินในระดับสูง รวมถึงการป้องกันบุคคลจากการสัมผัสทางอ้อมในระดับที่ปลอดภัยอุปกรณ์นี้ทำงานแบบ Voltage Independent ซึ่งหมายความว่าสามารถตัดวงจรได้แม้ในกรณีที่แรงดันไฟฟ้าในระบบต่ำหรือเกิดความผันผวน เพื่อให้มั่นใจได้ว่าระบบจะถูกตัดการทำงานเมื่อเกิดกระแสไฟรั่วไหล เพื่อปกป้องทั้งทรัพย์สินและความต่อเนื่องในการใช้งานของระบบไฟฟ้า

คุณสมบัติ
- ป้องกันอัคคีภัย (Fire Protection) และ ป้องกันไฟฟ้าดูดทางอ้อม
- ด้วยความไว 300 mA อุปกรณ์นี้ถูกตั้งค่าให้ตัดวงจรเมื่อมีกระแสรั่วไหลสูง ซึ่งเป็นระดับที่ช่วยป้องกันความเสี่ยงจากความร้อนสูงเกินไปในสายไฟ อันนำไปสู่การเกิดอัคคีภัยในระบบไฟฟ้า
- เหมาะสำหรับติดตั้งเป็นอุปกรณ์ป้องกันไฟรั่วในตู้เมน (Main Distribution Board) หรือในส่วนที่ต้องป้องกันระบบ 3 เฟสทั้งหมด
- สามารถตรวจจับกระแสไฟรั่วที่เป็นรูปคลื่นไซน์บริสุทธิ์ (Pure Sinusoidal AC) ซึ่งเป็นรูปแบบกระแสรั่วที่พบได้ทั่วไปในอุปกรณ์ไฟฟ้ามาตรฐาน
- กลไกการตัดวงจรทำงานโดยไม่ขึ้นอยู่กับแรงดันไฟฟ้าที่จ่ายเข้าเครื่อง (ไม่มีวงจรอิเล็กทรอนิกส์) ทำให้มั่นใจได้ว่าอุปกรณ์จะตัดวงจรเพื่อความปลอดภัยทันทีที่เกิดกระแสไฟรั่ว แม้ในขณะที่แรงดันไฟฟ้าต่ำหรือมีความผันผวน

การใช้งาน
- อาคารพาณิชย์/โรงงานขนาดเล็ก: ใช้เป็นตัวป้องกันไฟรั่วตัวหลัก (Main RCD) สำหรับตู้ MDB ที่จ่ายไฟ 3 เฟสให้กับอาคารติดตั้งก่อนเข้าชุดควบคุมของเครื่องจักรหรือมอเตอร์ 3 เฟส เพื่อป้องกันไฟรั่วขนาดใหญ่ที่เกิดจากความเสียหายของฉนวนภายในเครื่องจักร
- การติดตั้งแบบเรียงลำดับ: ติดตั้ง A9R74425 300 mA ในตำแหน่ง Upstream (ต้นทาง) ของตู้ย่อยหากมีไฟรั่วที่ 30 mA ในวงจรย่อย อุปกรณ์ 30 mA จะตัดก่อน ทำให้เฉพาะวงจรนั้นดับ ส่วน A9R74425 จะทำหน้าที่เป็นตัวสำรองและป้องกันอัคคีภัยในภาพรวม
- ห้องเซิร์ฟเวอร์, โรงพยาบาล (ในบางพื้นที่), หรือพื้นที่ที่การตัดไฟทั้งหมดเป็นเรื่องวิกฤต การใช้ 300 mA ที่ต้นทาง ทำให้มั่นใจว่าอุปกรณ์จะไม่ตัดวงจรด้วย "กระแสรั่วไหลเล็กน้อย" (Nuisance Tripping) ที่อาจเกิดจากอุปกรณ์จำนวนมากทำงานพร้อมกัน แต่จะตัดเมื่อมีภัยร้ายแรงเท่านั้น
