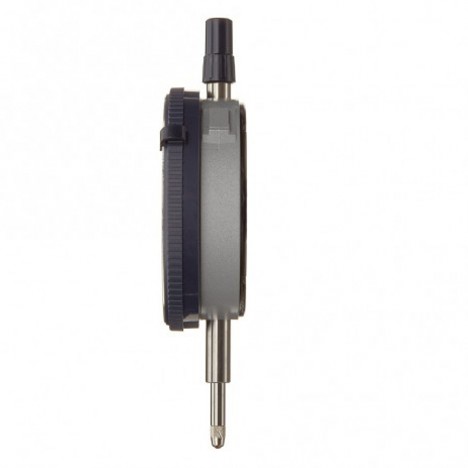

ไดอัลเกจขนาดใหญ่ MITUTOYO 3109AB-10 0-1 mm. (หลังแบน)

Brand : MITUTOYO

136-3109ab-10

3,780 บาท

สินค้าพร้อมส่ง

สินค้าหมด

ราคา 3,780 บาท
(ราคานี้รวม vat เเล้ว)

นำ้หนัก : 0.3 kg

คลิ๊กปุ่มสั่งซื้อสินค้าผ่านไลน์หากต้องการติดต่อเจ้าหน้าที่

สเกลเลขเหมือนกันทั้งซ้ายขวา (0-100-0) Balanced Scale | ไดอัลเกจขนาดใหญ่ง่ายต่อการอ่านค่า ขนาด 78 mm. | ความละเอียด 0.001 mm (0-1 mm.) | หลังแบน

MADE IN JAPAN

SKU 136-3109ab-10
ระยะเวลาจัดส่ง 1-3 วัน
Shipping Rate (อัตราค่าขนส่ง) ดูรายละเอียด
รับสินค้าคืนภายใน 7 วัน
มีระบบพัสดุเก็บเงินปลายทาง

Trust Site ปลอดภัยมั่นใจ 100% ของเเท้
- หากไม่ได้รับสินค้าท่านสามารถขอคืนเงินได้ทันที
- เเจ้งขอคืนเงินได้หากสินค้าไม่ตรงตามระบบ
- สินค้าที่ส่งมี Track เเละรับประกันทุกชิ้น

ราคา {{xAttr.product_price | number : fractionSize }} บาท

Customers Also Viewed

ไดอัลเกจแกนวัดด้านหลัง MITUTOYO 2990T-10 0-0.1 mm.

7,030 บาท

เวอร์เนียดิจิตอล MITUTOYO 573-119-10 ขนาด 300 mm. ระยะวัด 10.1 - 300 mm.

26,550 บาท

เวอร์เนียดิจิตอล MITUTOYO 500-170-30 ขนาด 4 นิ้ว ระยะวัด 0 - 4 นิ้ว

4,210 บาท

เวอร์เนียคาลิปเปอร์ หน่วยมิล MITUTOYO 160-155 ขนาด 1000 mm. ระยะวัด 0 - 1000 mm.

24,675 บาท

เวอร์เนียคาลิปเปอร์ปากแหลม MITUTOYO 573-625-20 ขนาด 150 mm. ระยะวัด 0 - 150 mm.

9,695 บาท

เวอร์เนียดิจิตอลคาร์บอนไฟเบอร์เปลี่ยนปากวัด MITUTOYO 552-183-10 ขนาด 1000 mm. ระยะวัด 0 - 1000 mm.

44,025 บาท

ข้อมูลทางเทคนิค
Range per rev.:	1mm (1mm)
Scale:	0-100-0
Accuracy Overall	5 µm
Accuracy Retrace	2 µm
Accuracy 1/10 Rev	2 µm
Accuracy 1 Rev	4 µm
Repeat-ability	0.5 µm
Measuring force	1.5N or less
Mass:	314 g
Digital/Analog:	Analog
Inch-Metric:	Metric

ไดอัลเกจขนาดใหญ่ MITUTOYO 3109AB-10 0-1 mm. (หลังแบน)
จุดเด่นของรุ่นนี้คือ หน้าปัดขนาดใหญ่ 78 มม. ซึ่งช่วยให้อ่านค่าได้ง่ายและชัดเจนขึ้น ตัวเครื่องวัดมี ช่วงการวัด (Range) 1 มม. และมีความละเอียดสูงถึง 0.001 มม. (Graduation) เหมาะสำหรับการตรวจสอบความแม่นยำในระดับไมโครเมตร คุณสมบัติที่สำคัญของ 3109AB-10 คือการออกแบบให้มี ลูกปืนอัญมณี (Jeweled Bearing) ซึ่งช่วยลดแรงเสียดทานและเพิ่มความแม่นยำในการเคลื่อนที่ของแกนวัด ส่งผลให้การวัดมีความลื่นไหลและคงทน นอกจากนี้ยังเป็นแบบ กันกระแทก (Shockproof) ที่ช่วยปกป้องกลไกภายในจากการกระแทกหรือการใช้งานที่อาจเกิดการกระแทกโดยไม่ตั้งใจ ช่วยยืดอายุการใช้งานของเครื่องมือ รุ่นนี้มาพร้อมกับ ฝาหลังแบบเรียบ (Flat Back) ซึ่งเหมาะสำหรับการติดตั้งบนฐานตั้งไดอัลเกจ (Dial Indicator Stand) หรืออุปกรณ์จับยึดอื่นๆ ได้อย่างมั่นคง แกนวัด (Stem) มีเส้นผ่านศูนย์กลาง 8 มม. และปลายสัมผัส (Contact Point) เป็นแบบปลายคาร์ไบด์ (Carbide Tipped) ที่มีเกลียว M2.5 x 0.45 มม. ซึ่งเพิ่มความทนทานต่อการสึกหรอและรักษาความแม่นยำในการวัดได้ยาวนานยิ่งขึ้น การออกแบบโดยรวมของ 3109AB-10 ยังรวมถึงขอบหน้าปัดแบบหมุนได้ (Rotating Bezel) และตัวตั้งขีดจำกัด (Limit Markers) ซึ่งช่วยในการตั้งค่าสำหรับการตรวจสอบ Go/No-Go ได้สะดวก กลไกภายในถูกออกแบบมาเพื่อลดข้อผิดพลาดในการเคลื่อนที่กลับ (retracing error) และเพิ่มความทนทานต่อแรงกระแทกด้วยการยึดโครงด้วยสกรู 4 ตัว อีกทั้งยังป้องกันฝุ่นและน้ำมันได้ดี (No through screw hole on the frame)

Features (คุณสมบัติเด่น)
- หน้าปัดขนาดใหญ่ (Ø 78 มม.): ช่วยให้อ่านค่าได้ง่ายและชัดเจน
- ความละเอียดสูง 0.001 มม.: เหมาะสำหรับการวัดที่ต้องการความแม่นยำสูง
- ช่วงการวัด 1 มม.: เหมาะสำหรับการวัดความแตกต่างของขนาดเล็กๆ
- ระบบลูกปืนอัญมณี (Jeweled Bearing): เพื่อการเคลื่อนที่ที่ราบรื่นและแม่นยำ ลดแรงเสียดทาน
- คุณสมบัติกันกระแทก (Shockproof Type): ปกป้องกลไกภายในจากการกระแทก ช่วยยืดอายุการใช้งาน
- ฝาหลังแบบเรียบ (Flat Back): สะดวกในการติดตั้งบนอุปกรณ์จับยึด
- ปลายสัมผัสคาร์ไบด์ (Carbide Tipped Contact Point): ทนทานต่อการสึกหรอ รักษาความแม่นยำ
- แกนวัด Ø 8 มม. พร้อมเกลียว M2.5 x 0.45: มาตรฐานทั่วไปสำหรับการติดตั้ง
- ขอบหน้าปัดแบบหมุนได้พร้อมตัวตั้งขีดจำกัด: ช่วยในการตั้งค่าและตรวจสอบค่าได้อย่างรวดเร็ว
- ตรงตามมาตรฐาน ISO/JIS: รับรองคุณภาพและความแม่นยำ
- ลดข้อผิดพลาดในการเคลื่อนที่กลับ (Retracing Error): ด้วยการออกแบบกลไกที่ปรับปรุง
- ป้องกันการซึมของน้ำหรือน้ำมัน: ด้วยการออกแบบที่ไม่มีรูสกรูทะลุผ่านเฟรมและซีลที่ดี (ในรุ่น Standard)

Applications (การใช้งาน)
- งานตรวจสอบคุณภาพ: ใช้ในการตรวจสอบความเรียบ, ความขนาน, ความกลม, หรือความเบี่ยงเบนของชิ้นงาน
- งานเครื่องจักรกล: สำหรับการตั้งศูนย์เครื่องจักร, การตรวจสอบความเที่ยงตรงของเพลา, การตรวจสอบฟันเฟือง
- งานซ่อมบำรุง: การตรวจสอบการสึกหรอของชิ้นส่วน, การปรับแต่งเครื่องมือ
- ห้องปฏิบัติการ: ใช้ในการทดสอบและวัดค่าต่างๆ ที่ต้องการความละเอียดสูง
- งานวัดเปรียบเทียบ: ใช้ร่วมกับฐานวัดเพื่อเปรียบเทียบขนาดของชิ้นงานกับเกจมาตรฐาน
