ลองนึกภาพว่าเรากำลังประกอบฐานมอเตอร์เข้ากับโครงเหล็ก หลังจากตั้งตำแหน่งจนได้ระดับแล้ว ก็ใช้ ประแจ ขันน็อตยึดให้แน่น พร้อมใส่น็อตอีกตัวซ้อนเข้าไปเพื่อป้องกันการคลายตัว ทุกอย่างดูเรียบร้อยดีในวันติดตั้ง แต่เมื่อเครื่องจักรทำงานไปสักระยะ กลับพบว่าน็อตบางจุดเริ่มขยับ ฐานมอเตอร์สั่นอย่างกับเจ้าเข้า! ทั้งที่ตอนติดตั้งใช้ ประแจ ขันจนรู้สึกว่าแน่นแล้วนะ!

ปัญหานี้ทำให้หลายคนสงสัยว่า ประแจ ที่ใช้มีแรงขันไม่เพียงพอ หรือต้องเพิ่มแรงให้มากกว่าเดิม ความจริงแล้วการใช้น็อตสองตัวซ้อนกันไม่ได้รับประกันว่าจะล็อกได้แน่นเสมอไป เพราะประสิทธิภาพของการล็อกขึ้นอยู่กับวิธีประกอบ ตำแหน่งของน็อตแต่ละตัว และวิธีใช้ ประแจ สร้างแรงต้านระหว่างน็อตด้วย การเข้าใจหลักการเหล่านี้จะช่วยให้ทั้งช่างมืออาชีพและผู้ที่ชอบซ่อมแซมสิ่งของด้วยตัวเอง ทำงานได้ถูกต้อง ลดการขันซ้ำโดยไม่จำเป็น และรู้ว่าระบบล็อกแบบไหนเหมาะกับงานที่มีแรงสั่นสะเทือนจริง ๆ

ทำไมใช้ ประแจ ขันน็อตสองตัวจนแน่นแล้ว ยังคลายตัวได้?

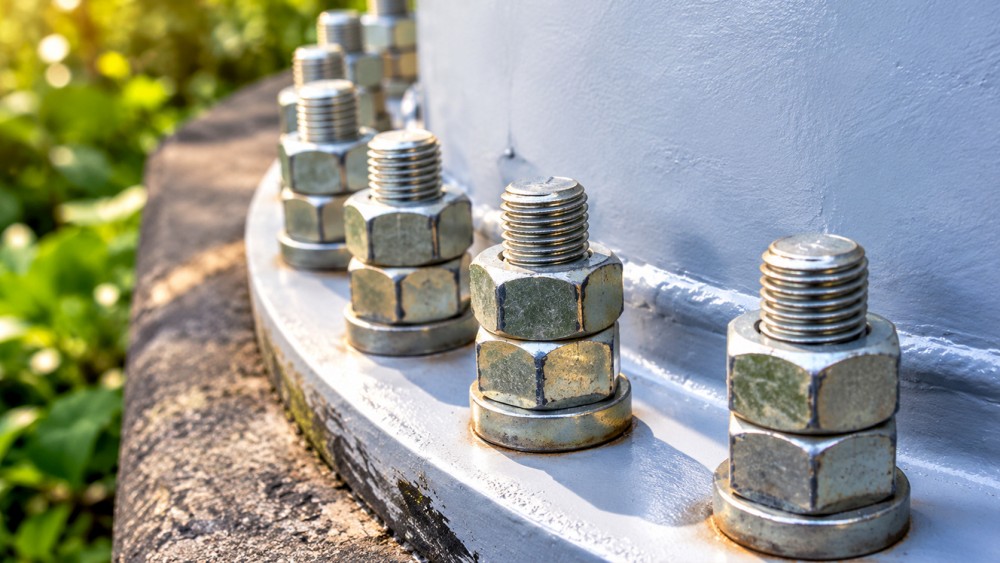

การใช้น็อตสองตัวซ้อนกันเป็นวิธีล็อกเกลียวที่เรียกว่า Double Nut หรือ Jam Nut ซึ่งอาศัยแรงระหว่างน็อตทั้งสองตัวเพื่อเพิ่มแรงเสียดทานบริเวณเกลียว แต่สิ่งที่หลายคนเข้าใจผิดคือ คิดว่าเพียงขันน็อตตัวแรกให้แน่น แล้วนำน็อตอีกตัวขันตามลงไปก็เพียงพอแล้ว

ความจริง การขันน็อตทั้งสองตัวด้วย ประแจ ไปในทิศทางเดียวกัน โดยไม่ได้จับยึดน็อตตัวล่างอย่างเหมาะสม อาจทำให้น็อตทั้งคู่หมุนตามกัน แทนที่จะเกิดแรงล็อกระหว่างเกลียวตามที่ต้องการ เมื่อเครื่องจักรเริ่มสั่นหรือชิ้นงานได้รับแรงกระทำซ้ำ ๆ ความแน่นที่เกิดขึ้นอาจค่อย ๆ ลดลง จนทำให้น็อตคลายตัวได้ในที่สุด

ตามข้อมูลของ Nord-Lock ผู้ผลิตระบบป้องกันน็อตคลายตัว ได้ประเมินประสิทธิภาพการล็อกของระบบน็อตสองตัวไว้ที่ 2 จาก 5 ระดับในการเปรียบเทียบวิธีล็อกของบริษัท และระบุว่าวิธีนี้ยังมีข้อจำกัดเมื่อต้องรับแรงสั่นสะเทือน

นั่นหมายความว่า แม้ใช้ประแจขันถูกวิธี ระบบน็อตสองชั้นก็ไม่ได้เหมาะกับทุกงาน โดยเฉพาะจุดยึดที่มีผลต่อความปลอดภัยหรือรับแรงสั่นสะเทือนรุนแรง

การใช้ ประแจ ล็อกน็อตสองชั้น มีหลักการทำงานอย่างไร?

แรงยึดชิ้นงานกับแรงล็อกน็อตต่างกัน

เมื่อใช้ ประแจ ขันน็อตเข้ากับสลักเกลียว แรงหมุนจะทำให้เกิดแรงดึงในสลักเกลียว และสร้างแรงกดระหว่างชิ้นงานที่ประกบกัน เรียกว่าแรงยึดหรือ Preload แรงยึดนี้เป็นสิ่งสำคัญที่ทำให้ชิ้นส่วนต่าง ๆ อยู่ในตำแหน่งที่ต้องการ ส่วนการใช้น็อตสองตัวล็อกกัน จะอาศัยการขันน็อตให้เกิดแรงต้านระหว่างหน้าสัมผัสของน็อตและเกลียว เพื่อช่วยขัดขวางการหมุนคลาย หากประกอบไม่ถูกต้อง แรงที่ใช้จากประแจอาจเพิ่มความแน่นบางส่วน แต่ไม่สร้างสภาพการล็อกตามที่ออกแบบไว้

ทำไมน็อตสองตัวต้องออกแรงต้านกัน?

ตามหลักการของการล็อกแบบ Double Nut ที่ใช้กับน็อตบางและน็อตมาตรฐาน การขันน็อตตัวบนในขณะที่จับน็อตตัวล่างไว้ จะทำให้ผิวเกลียวของน็อตทั้งสองเกิดแรงกดในทิศทางตรงข้ามกัน ผลคือแรงเสียดทานระหว่างเกลียวเพิ่มขึ้น และช่วยต้านการหมุนคลาย หากไม่มีการจับยึดน็อตตัวล่างให้เหมาะสม น็อตอาจหมุนตามกันจนไม่เกิดผลในการล็อกเท่าที่ควร นี่จึงเป็นเหตุผลว่าทำไมงานลักษณะนี้มักต้องใช้ประแจสองตัว แทนที่จะใช้เพียงตัวเดียวขันให้แน่นที่สุด

วิธีใช้ ประแจ สองตัวล็อกน็อตให้ถูกต้อง

• ตรวจน็อตและประแจก่อนประกอบ ขนาดเกลียวต้องตรงกับสลักเกลียว เกลียวไม่เสียหาย และประแจต้องสวมหัวน็อตได้เต็ม ประแจหลวมทําให้หัวน็อตเสียรูปหรือลื่นหลุด

• ขันน็อตตัวบางเข้าก่อน ติดตั้งใกล้ชิ้นงาน แต่ไม่ขันแรงตั้งแต่ต้น เพราะเกลียวของน็อตบางรับแรงได้น้อยกว่า

• ขันน็อตตัวบนลงมาสัมผัสน็อตล่าง เกลียวต้องเข้าราบรื่น ถ้าฝืดหรือเอียงอย่าฝืนขัน เพราะเกลียวอาจเสียหาย

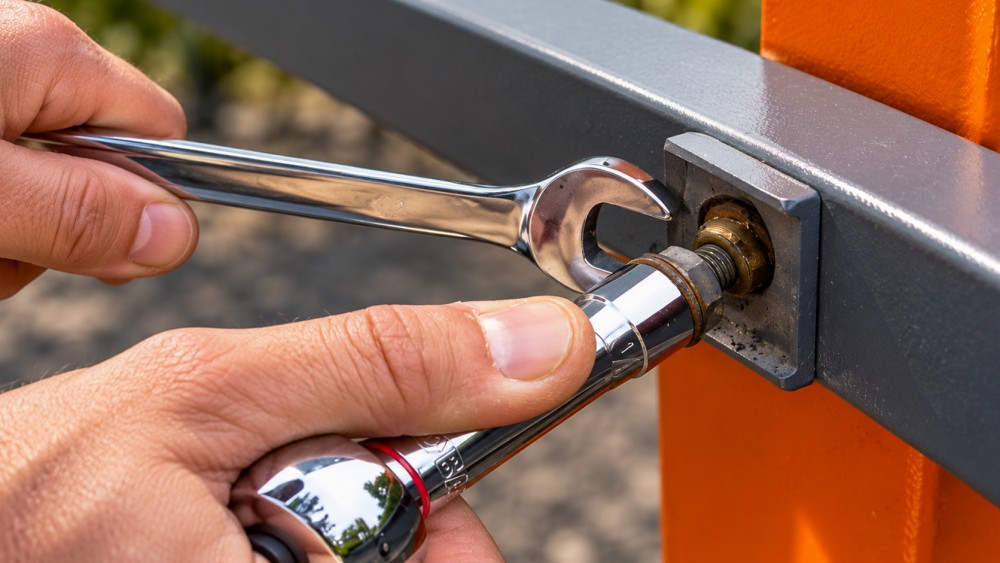

• ใช้ ประแจ ตัวแรกจับน็อตล่างให้นิ่ง น็อตล่างต้องไม่หมุนตามตอนล็อก จัดด้ามให้ออกแรงต้านได้ปลอดภัย ที่แคบอาจใช้ประแจแหวน

• ใช้ ประแจ อีกตัวขันน็อตบน เพื่อให้เกิดแรงล็อกระหว่างเกลียว Bolt Science ระบุว่าวิธีแบบน็อตบางอยู่ล่างอาจใช้แรงขันเริ่มต้นประมาณ 25-50% ของแรงตามแบบ แต่ไม่ใช่ค่ามาตรฐานสําหรับทุกขนาดหรือทุกระบบ

ใช้ ประแจ ขันแรงขึ้น ช่วยให้น็อตล็อกได้ดีขึ้นเสมอไปไหม?

คำตอบคือไม่เสมอไป เพราะความแน่นไม่ได้ขึ้นอยู่กับแรงมือเพียงอย่างเดียว หากออกแรงขันสูงเกินไป อาจทำให้เกลียวเสียรูป สลักเกลียวยืดเกินขอบเขตการทำงาน หรือน็อตตัวบางเกิดความเสียหาย แรงขันหรือ Torque มีความสัมพันธ์กับแรงที่มือออกและระยะคันโยกของประแจ โดยอธิบายอย่างง่ายสำหรับแรงที่กระทำตั้งฉากกับด้ามได้ว่า แรงบิด = แรงที่ออก × ระยะจากจุดหมุนถึงจุดออกแรง

ตัวอย่างเช่น หากใช้ ประแจ ที่มีระยะจากจุดหมุนถึงจุดออกแรง 0.20 เมตร และออกแรงตั้งฉากกับด้าม 100 นิวตัน จะสร้างแรงบิดได้ประมาณ 20 นิวตันเมตร แต่หากเปลี่ยนเป็นประแจที่มีระยะคันโยก 0.30 เมตร และออกแรงเท่าเดิม แรงบิดจะเพิ่มเป็นประมาณ 30 นิวตันเมตร จะเห็นว่าการเพิ่มความยาวด้ามสามารถเพิ่มแรงบิดได้ถึง 50% ในตัวอย่างนี้ ทั้งที่ไม่ได้เพิ่มแรงมือเลย อย่างไรก็ตาม แรงบิดที่สูงขึ้นไม่ได้หมายความว่าระบบล็อกจะมีประสิทธิภาพเพิ่มตามไปด้วย เพราะยังมีปัจจัยเรื่องแรงเสียดทาน สภาพเกลียว และความแข็งแรงของชิ้นส่วนเข้ามาเกี่ยวข้อง ดังนั้นจึงไม่ควรนำท่อมาสวมต่อด้าม ประแจ เพื่อเพิ่มแรงโดยไม่มีข้อมูลรองรับ หรือใช้แรงมากขึ้นเพียงเพราะกลัวน็อตจะคลาย

ทำไมบางครั้งใช้ ประแจ ล็อกน็อตแล้ว ยังเกิดการคลายตัว?

น็อตตัวล่างหมุนตามตอนขัน หาก ประแจ ที่ใช้จับน็อตตัวล่างไม่มั่นคง น็อตอาจขยับตามตัวบน ทำให้ไม่เกิดแรงต้านระหว่างน็อตอย่างที่ตั้งใจไว้ ควรสังเกตว่าขณะขันตัวบน ตำแหน่งน็อตล่างยังอยู่คงที่หรือไม่ ใช้น็อตและเกลียวที่ไม่เหมาะสม น็อตที่มีขนาดเกลียวไม่ตรงกัน เกลียวสึก หรือมีความเสียหาย อาจไม่สามารถสร้างแรงยึดและแรงล็อกได้อย่างเหมาะสม

การฝืนใช้ ประแจ กับเกลียวที่เสียหายอาจยิ่งเพิ่มความเสียหายและทำให้ต้องเปลี่ยนสลักเกลียวทั้งชุด แรงสั่นสะเทือนจากเครื่องจักร ในเครื่องจักรที่มีการสั่นสะเทือนต่อเนื่องหรือเกิดการเคลื่อนที่เล็กน้อยระหว่างชิ้นงาน แรงยึดในรอยต่ออาจเปลี่ยนแปลงและทำให้น็อตมีโอกาสคลายตัว

Nord-Lock ระบุว่าระบบ Double Nut แบบทั่วไปมีข้อจำกัดในการต้านทานการคลายตัวจากแรงสั่นสะเทือน จึงอาจไม่ใช่ทางเลือกที่เหมาะสมสำหรับรอยต่อทุกประเภท สำหรับเครื่องจักรที่มีการสั่นมาก ควรเลือกวิธีป้องกันการคลายที่ผ่านการออกแบบหรือทดสอบให้เหมาะกับสภาพงาน ไม่ใช่อาศัยการเพิ่มแรงขันด้วย ประแจ เพียงอย่างเดียว

เลือก ประแจ แบบไหนให้เหมาะกับงานล็อกน็อตสองชั้น?

การล็อกน็อตสองชั้นต้องใช้เครื่องมือที่จับหัวน็อตได้มั่นคง และจัดวางในพื้นที่ที่มีน็อตสองตัวอยู่ติดกันได้ หากมีพื้นที่มากพอ ประแจแหวนเป็นตัวเลือกที่น่าสนใจ เพราะครอบหัวน็อตได้รอบและช่วยลดโอกาสลื่นหลุดเมื่อเลือกขนาดถูกต้อง ส่วนงานที่มีพื้นที่จำกัด อาจต้องใช้ ประแจปากตาย หรือ ประแจแหวนข้างปากตาย ที่มีรูปทรงเหมาะกับตำแหน่งติดตั้ง แบรนด์อย่าง KINGTONY มีประแจแหวนข้างปากตายหลายขนาด เหมาะกับงานซ่อมบำรุงทั่วไปที่ต้องใช้เครื่องมือหลายเบอร์ ช่วยให้ช่างเลือกขนาดให้ตรงกับหัวน็อตได้สะดวก

สำหรับ Wera Joker 6000 เป็นอีกตัวเลือกที่เหมาะกับงานในพื้นที่จำกัด โดยผู้ผลิตระบุว่าด้านปากตายมีรูปทรง Double-Hex ที่ช่วยให้ปรับตำแหน่งการขันได้ด้วยมุมกลับเพียง 30 องศา พร้อมแผ่นโลหะช่วยจับน็อตและจำกัดการเลื่อนหลุดของหัวประแจ คุณสมบัติเหล่านี้ช่วยเพิ่มความสะดวกขณะทำงานกับน็อตในบริเวณแคบ แต่ไม่ได้ทดแทนการกำหนดแรงขันหรือวิธีล็อกที่ถูกต้อง หากเป็นงานที่ต้องควบคุมค่าแรงบิดอย่างแม่นยำ อาจต้องใช้ประแจปอนด์กับหัวจับที่เหมาะสม โดยปฏิบัติตามข้อกำหนดเฉพาะของระบบยึดนั้น

i เทคนิคตรวจสอบงานหลังใช้ประแจขันน็อตสองชั้น

หลังขันน็อตเสร็จ ควรตรวจสอบความเรียบร้อยก่อนนำอุปกรณ์กลับไปใช้งานจริง สิ่งที่ควรตรวจ

น็อตทั้งสองตัวสัมผัสกันตามวิธีประกอบที่กำหนด 01

น็อตตัวล่างไม่หมุนตามระหว่างการขันล็อก 02

เกลียวและหัวน็อตไม่มีรอยเสียหายจากประแจ 03

ตำแหน่งชิ้นงานไม่เปลี่ยนหลังการขัน 04

ค่าแรงขันและขั้นตอนการประกอบเป็นไปตามคู่มือหรือแบบงาน 05

สำหรับงานซ่อมบำรุงเครื่องจักร

สามารถทำเครื่องหมายตำแหน่งสัมพันธ์ระหว่างน็อตกับชิ้นงานเพื่อช่วยสังเกตการหมุนคลายในภายหลังได้ แต่เครื่องหมายดังกล่าวไม่สามารถยืนยันแรงยึดภายในสลักเกลียวหรือทดแทนการตรวจสอบตามแผนบำรุงรักษาได้

หากพบความผิดปกติ

ควรหยุดเครื่องและตรวจสอบตามขั้นตอนความปลอดภัยก่อนทำการแก้ไข

สรุป

การใช้ ประแจ ขันน็อตสองชั้นเป็นวิธีช่วยต้านการคลายตัวของเกลียวที่พบได้ในงานช่างหลายประเภท แต่ประสิทธิภาพไม่ได้ขึ้นอยู่กับจำนวนตัวน็อตหรือแรงมือที่ใช้เพียงอย่างเดียว หัวใจสำคัญคือการเลือกวิธีประกอบให้เหมาะสมกับชนิดของน็อต จับยึดน็อตตัวล่างในระหว่างขันตัวบน และควบคุมแรงขันไม่ให้เกินข้อกำหนดของชิ้นส่วน

สำหรับงานทั่วไป การมีประแจที่พอดีกับหัวน็อตและเข้าใจหลักการออกแรงต้านกันจะช่วยลดข้อผิดพลาดได้มาก แต่ในงานที่มีแรงสั่นสะเทือนสูงหรือต้องการความปลอดภัยเป็นพิเศษ ควรพิจารณาระบบล็อกที่ออกแบบมาสำหรับงานนั้นโดยเฉพาะ
