ถ้าวางเคเบิ้ลแคล้มหลายเบอร์เรียงกัน โดยเฉพาะรุ่นที่ต่างกันเพียงหนึ่งหรือสองเบอร์ หน้าตาของแต่ละตัวอาจแทบไม่ต่างกันเลย รูปทรงยังคงเป็นวงโค้งสำหรับโอบสาย มีปลายสำหรับขันสกรูเหมือนกัน และบางครั้งความแตกต่างของขนาดก็มองด้วยตาเปล่าได้ไม่ชัดนัก แต่พอหยิบมาใส่กับสายจริง ความต่างเพียงไม่กี่มิลลิเมตรกลับมีผลทันที ตัวหนึ่งอาจพอดีกับสาย อีกตัวหลวมจนสายขยับได้ ขณะที่อีกตัวเล็กเกินไปจนต้องออกแรงบีบแคล้มเข้าหากันจึงจะขันสกรูได้
เหตุผลก็คือ เคเบิ้ลแคล้มไม่ได้มีหลายขนาดเพื่อให้เลือกตามความรู้สึกว่าเล็ก กลาง หรือใหญ่เท่านั้น แต่ขนาดของมันสัมพันธ์กับเส้นผ่านศูนย์กลางของสายหรือมัดสายที่จะยึด รวมถึงรายละเอียดอื่น เช่น ขนาดรูยึด ความกว้างของแคล้ม วัสดุ และรูปแบบการติดตั้งด้วย
ส่วนตัวเลขที่อยู่ในชื่อรุ่นก็ต้องระวังเป็นพิเศษ เพราะไม่ได้มีมาตรฐานกลางว่าตัวเลขบนเคเบิ้ลแคล้มทุกยี่ห้อต้องหมายถึงสิ่งเดียวกัน บางรุ่นใช้ตัวเลขเป็นลำดับขนาด บางระบบมีตัวเลขบอกมุมหรือขนาดโบลต์ และบางผู้ผลิตก็มีโครงสร้างรหัสเฉพาะของตัวเอง ดังนั้น หากเห็นคำว่าเบอร์ 6 เบอร์ 10 หรือเบอร์ 12 จึงยังไม่ควรรีบสรุปว่าแคล้มตัวนั้นใช้กับสายขนาด 6, 10 หรือ 12 มิลลิเมตรเสมอไป
สิ่งที่ขนาดของเคเบิ้ลแคล้มต้องพอดีจริง ๆ คือขนาดของสาย
เวลาเลือกเคเบิ้ลแคล้ม สิ่งแรกที่ควรสนใจไม่ใช่ความยาวของตัวแคล้ม แต่เป็น เส้นผ่านศูนย์กลางภายนอกของสาย ท่อ หรือมัดสายบริเวณที่จะถูกแคล้มโอบอยู่ ใน Datasheet ของผู้ผลิตจึงมักพบคำอย่าง Bundle Diameter, Nominal Diameter หรือ Bundle Ø ซึ่งใช้ระบุว่าส่วนโค้งของแคล้มถูกออกแบบมาสำหรับสิ่งที่มีเส้นผ่านศูนย์กลางประมาณเท่าไร

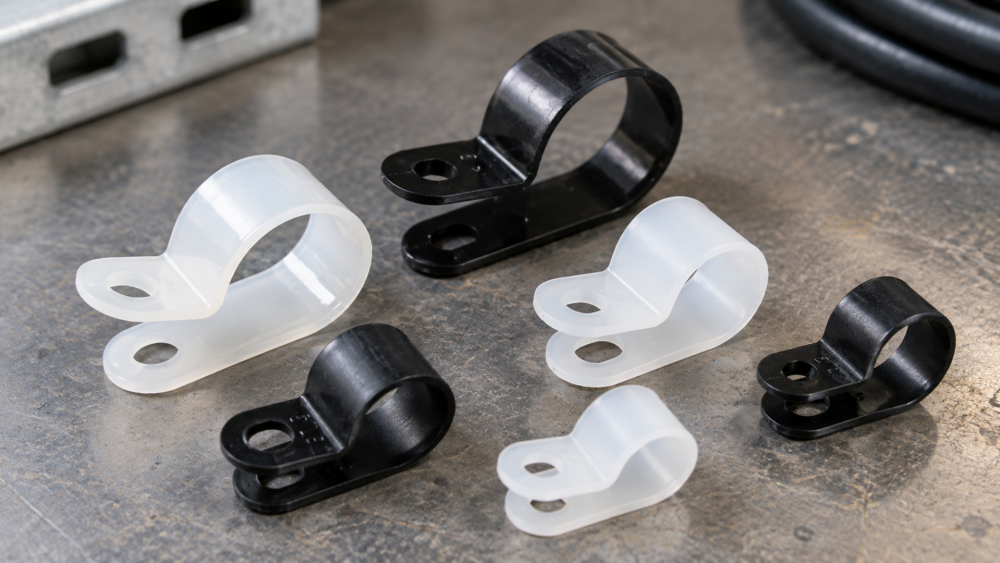

ตัวอย่างเช่น Plastic P-Clamp รุ่น H6P ของ HellermannTyton ระบุ Bundle Diameter สูงสุด 11 มม. ขณะที่ H7P ซึ่งหน้าตาและโครงสร้างคล้ายกัน ระบุไว้ที่ 12.5 มม. และทั้งสองรุ่นยังใช้รูยึดขนาด 4.2 มม. เหมือนกันด้วย จึงเห็นได้ว่าความแตกต่างของรุ่นสามารถอยู่ที่วงสำหรับรับสาย แม้องค์ประกอบอื่นจะคล้ายกันมากก็ตาม
ความต่างเพียง 1.5 มม. อาจดูไม่มากเมื่ออ่านจากตัวเลข แต่เมื่อเป็นวงแคล้มที่ต้องโอบรอบสาย ความพอดีตรงนี้มีผลต่อการติดตั้งโดยตรง ถ้าแคล้มใหญ่เกินไป สายอาจไม่ถูกประคองให้อยู่กับที่ตามที่ต้องการ แต่ถ้าเล็กเกินไป ก็อาจต้องฝืนบีบตัวแคล้มเข้าหากันจนเกิดแรงกดกับสายมากเกินความจำเป็น เพราะฉะนั้นการเลือกเบอร์ที่ดู “ใกล้เคียง” โดยไม่ดูขนาดจริงของสายจึงไม่ใช่วิธีที่แน่นอนนัก
แล้วตัวเลขอย่าง H6P หรือ H7P หมายถึงสาย 6 และ 7 มิลลิเมตรหรือเปล่า?
นี่เป็นจุดที่ทำให้เกิดความสับสนได้ง่ายมาก เพราะเมื่อเห็นตัวเลขในชื่อรุ่น เรามักเผลออ่านตัวเลขนั้นเหมือนเป็นขนาดทันที แต่จากตัวอย่างข้างต้น H6P รองรับ Bundle Diameter สูงสุด 11 มม. ส่วน H7P รองรับ 12.5 มม. นั่นหมายความว่าเลข 6 และ 7 ในชื่อรุ่นนี้ไม่ได้เป็นตัวเลขเส้นผ่านศูนย์กลางของสายโดยตรง
เรื่องเดียวกันพบได้ในเคเบิ้ลแคล้มโลหะเช่นกัน ตัวอย่างรุ่น ALU11C มี Nominal Diameter 14.3 มม. ขณะที่ ALU12C อยู่ที่ 15.9 มม. ดังนั้นเลข 11 หรือ 12 ในชื่อรุ่นก็ไม่ได้แปลว่าเป็นแคล้มสำหรับสาย 11 หรือ 12 มม. เช่นเดียวกัน
สิ่งที่ตัวอย่างเหล่านี้กำลังบอกคือ อย่าใช้เลขรุ่นแทน Datasheet เพราะผู้ผลิตสามารถกำหนดระบบการตั้งชื่อสินค้าได้เอง และรหัสรุ่นมักมีหน้าที่ช่วยแยกสินค้าภายในตระกูลเดียวกันมากกว่าจะทำหน้าที่เป็นค่าขนาดสากลที่สามารถนำไปเทียบข้ามยี่ห้อได้ หากกำลังเลือกซื้อเคเบิ้ลแคล้มและเห็นเพียงคำว่า “เบอร์ 10” สิ่งที่ควรถามต่อจึงไม่ใช่แค่ว่าเบอร์ใหญ่หรือเล็ก แต่ควรถามว่าเบอร์ 10 ของรุ่นไหน และเส้นผ่านศูนย์กลางที่ผู้ผลิตระบุจริง ๆ เท่าไร
บางรหัสไม่ได้บอกแค่ขนาดสาย แต่ซ่อนรายละเอียดการติดตั้งไว้ด้วย
เรื่องยิ่งน่าสนใจขึ้นเมื่อเป็นเคเบิ้ลแคล้มที่มีหลายรูปแบบการติดตั้ง เพราะรหัสรุ่นหนึ่งชุดอาจรวมข้อมูลมากกว่าขนาดของสาย ตัวอย่าง Ratchet P-Clamp ของ HellermannTyton แบ่งขนาดที่รับมัดสายออกเป็นหลายกลุ่ม ได้แก่ A, B, C และ D โดย A-Series รองรับมัดสาย 6.2–13.7 มม., B-Series 12.7–19.5 มม., C-Series 19.4–36.0 มม. และ D-Series 36.0–51.0 มม. นอกจากนี้ยังเลือกมุมของจุดยึด ความยาวแผ่นยึด และขนาดรูสำหรับโบลต์ M6, M8, M10 หรือ M12 ได้อีกด้วย
ลองดูชื่อรุ่น RCB180SM10 เป็นตัวอย่าง จากข้อมูลผลิตภัณฑ์ รุ่นนี้อยู่ใน B-Series ซึ่งรองรับ Bundle Diameter 12.7–19.5 มม. ตัวเลข 180 เกี่ยวข้องกับรูปแบบมุม 180 องศา ตัว S เป็นรุ่นแผ่นยึดแบบ Short และ M10 ระบุขนาดสกรูหรือจุดยึด M10 ของรุ่นนั้น จะเห็นได้ว่าชื่อรุ่นเพียงชุดเดียวสามารถใช้แยกความแตกต่างของสินค้าได้หลายเรื่อง ไม่ใช่แค่บอกว่าวงแคล้มใหญ่แค่ไหน
อย่างไรก็ตาม โครงสร้างการอ่านรหัสแบบนี้ใช้กับระบบผลิตภัณฑ์ดังกล่าวโดยเฉพาะ ไม่ควรนำไปอ่านรหัสของผู้ผลิตรายอื่นในลักษณะเดียวกันโดยอัตโนมัติ เพราะแต่ละแบรนด์อาจกำหนดวิธีตั้งชื่อสินค้าไม่เหมือนกัน
ขนาดรูยึดก็สำคัญ แต่คนมักมองข้าม
เวลาเลือกเคเบิ้ลแคล้ม หลายคนให้ความสนใจเฉพาะวงที่โอบสาย เพราะเป็นส่วนที่เห็นความแตกต่างได้ง่าย แต่จริง ๆ แล้วปลายอีกด้านหนึ่งของแคล้มก็สำคัญไม่แพ้กัน นั่นคือ รูสำหรับสกรูหรือโบลต์ เพราะแคล้มที่รองรับสายขนาดใกล้เคียงกันอาจทำออกมาสำหรับจุดยึดต่างขนาดกันได้
ตัวอย่าง Ratchet P-Clamp บางระบบมีตัวเลือก M6, M8, M10 และ M12 เพื่อให้เข้ากับขนาดโบลต์ที่ใช้ในงานนั้น และตัวอย่างที่เห็นชัดคือ RCB180LM6 กับ RCB180LM12 ซึ่งทั้งคู่รองรับมัดสายช่วง 12.7–19.5 มม. และเป็นรูปแบบ Long 180 องศาเหมือนกัน แต่รุ่นหนึ่งทำจุดยึดสำหรับ M6 ขณะที่อีกรุ่นเป็น M12 จึงไม่ใช่ว่าเมื่อวงรัดสายเท่ากันแล้วจะสามารถนำไปติดตั้งแทนกันได้ทุกจุด

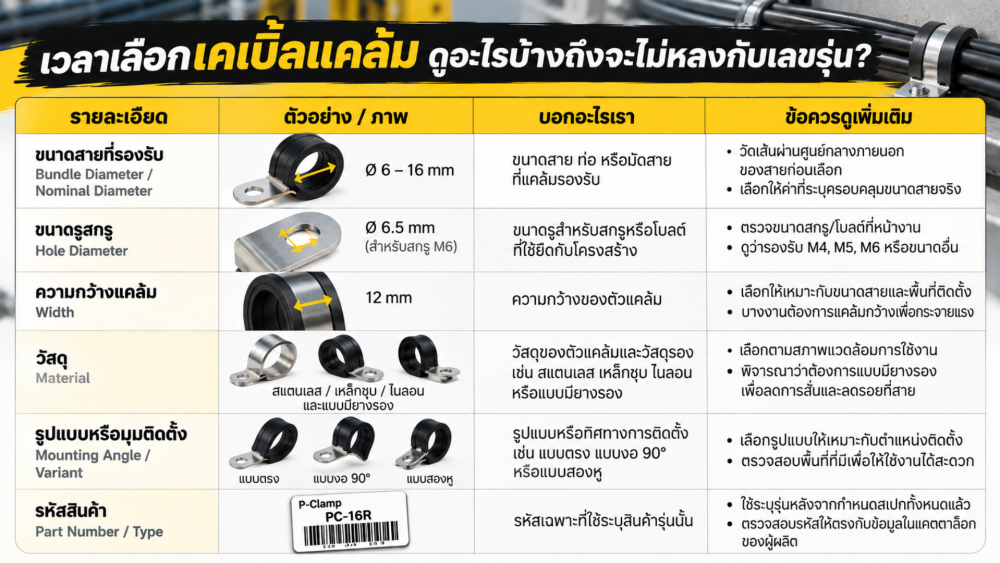

นี่เป็นเหตุผลที่เวลาเช็กขนาดเคเบิ้ลแคล้มควรดูอย่างน้อยสองด้านพร้อมกัน คือ วงด้านที่รับสาย และ รูด้านที่ใช้ยึดกับโครงสร้าง ถ้าดูเพียงด้านแรก อาจได้แคล้มที่โอบสายพอดีแต่ใส่กับโบลต์เดิมไม่ได้ ส่วนถ้าดูเพียงรูสกรู ก็อาจติดกับโครงสร้างได้แต่ขนาดวงไม่เหมาะกับสาย
หน้าตาเหมือนกัน แต่ขนาดวงต่างกันนิดเดียวก็เป็นคนละรุ่นแล้ว

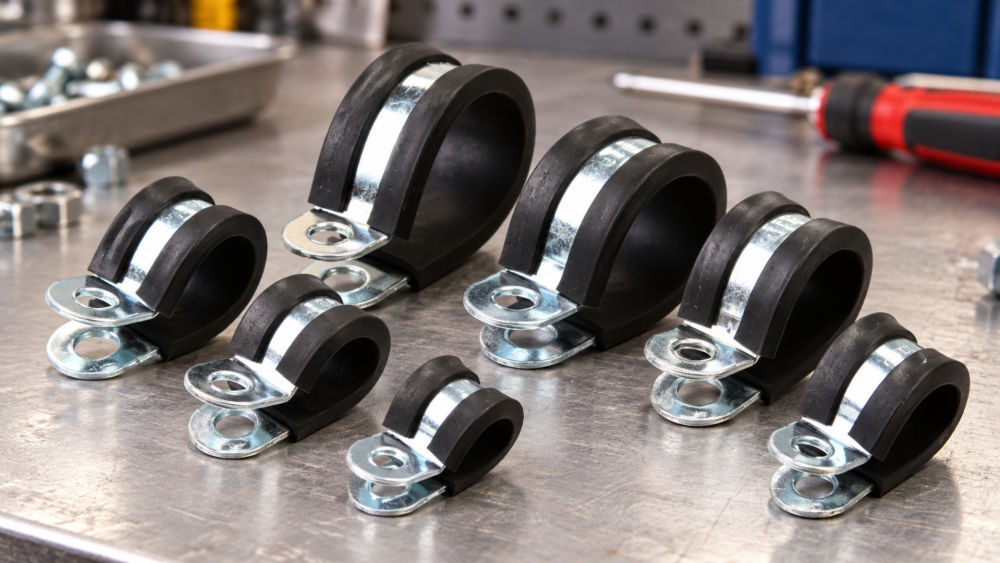

ลองกลับไปดู Aluminium P-Clamp แบบมียางรองเป็นตัวอย่าง รุ่น ALU11C รองรับเส้นผ่านศูนย์กลาง 14.3 มม. ส่วน ALU12C อยู่ที่ 15.9 มม. รูยึดของทั้งคู่มีเส้นผ่านศูนย์กลาง 5.2 มม. และความกว้างหลักของแคล้มอยู่ที่ 16.3 มม. เหมือนกัน ถ้ามองจากด้านนอกโดยไม่ได้วางเทียบกันอย่างละเอียด สองรุ่นนี้จึงอาจดูแทบไม่ต่างกัน สิ่งที่เปลี่ยนจริง ๆ คือพื้นที่ด้านในที่ใช้รับสายและมิติบางตำแหน่ง
นี่เองที่ทำให้เคเบิ้ลแคล้มมีเบอร์ย่อยค่อนข้างมาก เพราะสายไฟ สายเคเบิล และท่อไม่ได้มีขนาดเดียว ผู้ผลิตจึงต้องทำวงแคล้มหลายขนาดเพื่อให้เลือกให้ใกล้กับชิ้นงานจริง และเมื่อขนาดเริ่มไล่กันทีละเล็กทีละน้อย การเลือกจากรูปภาพอย่างเดียวก็ยิ่งยากขึ้น การดูค่าที่ระบุเป็นมิลลิเมตรจึงน่าเชื่อถือกว่าการพยายามกะจากหน้าตาของสินค้า
อย่าเลือกจาก “ขนาดแกนสาย” ถ้าสิ่งที่แคล้มจับคือเส้นผ่านศูนย์กลางด้านนอก
อีกจุดหนึ่งที่ควรแยกให้ออกคือ ขนาดที่ใช้เลือกเคเบิ้ลแคล้มไม่จำเป็นต้องเป็นตัวเลขเดียวกับขนาดไฟฟ้าที่พิมพ์อยู่บนสาย ตัวเลขพื้นที่หน้าตัดของตัวนำ เช่น 1.5, 2.5 หรือ 4 ตารางมิลลิเมตร ใช้บอกพื้นที่หน้าตัดของตัวนำ ไม่ใช่เส้นผ่านศูนย์กลางภายนอกของสายทั้งเส้น หลังจากรวมฉนวน เปลือกสาย และโครงสร้างอื่น ๆ แล้ว สายแต่ละประเภทอาจมีเส้นผ่านศูนย์กลางภายนอกต่างกัน แม้พื้นที่หน้าตัดตัวนำจะเท่ากันก็ตาม
ดังนั้นเวลาเลือกเคเบิ้ลแคล้ม สิ่งที่ต้องนำไปเทียบกับค่า Bundle Diameter คือ ขนาดภายนอกจริงบริเวณที่แคล้มจะโอบ ไม่ใช่หยิบตัวเลขพื้นที่หน้าตัดของตัวนำไปเทียบกับเบอร์แคล้มโดยตรง และถ้าเป็นการรัดสายหลายเส้นรวมกัน ก็ต้องพิจารณาขนาดของมัดสายหลังจัดรวมแล้วเช่นเดียวกัน
ถ้าวัดสายได้ 12 มม. ควรซื้อแคล้ม 12 มม. เลยหรือไม่?
ถ้าผู้ผลิตระบุ Nominal Diameter หรือ Bundle Diameter 12 มม. และรูปแบบการติดตั้งของผลิตภัณฑ์นั้นกำหนดให้ใช้กับขนาดดังกล่าว การเลือกตามข้อมูลนั้นย่อมเป็นจุดเริ่มต้นที่เหมาะกว่าเดาจากหมายเลขรุ่น แต่ในทางปฏิบัติยังต้องดูวิธีที่ผู้ผลิตนิยามตัวเลขด้วย เพราะแคล้มบางแบบระบุเป็นขนาด nominal เพียงค่าเดียว ขณะที่บางระบบระบุเป็นช่วง minimum–maximum
ตัวอย่าง Ratchet P-Clamp B-Series ไม่ได้กำหนดขนาดไว้เพียงค่าเดียว แต่รองรับช่วง 12.7–19.5 มม. เนื่องจากโครงสร้างสามารถปรับการรัดให้เข้ากับมัดสายหลายขนาดภายในช่วงที่กำหนดได้ ในทางกลับกัน P-Clamp แบบวงคงรูปอย่าง H6P ถูกระบุ Nominal Diameter 11 มม. จึงเป็นผลิตภัณฑ์คนละลักษณะและไม่ควรใช้วิธีเลือกแบบเดียวกันโดยไม่ดูรายละเอียดของรุ่น
เพราะฉะนั้นคำว่า “ขนาด 12 มม.” จะมีความหมายก็ต่อเมื่อรู้ว่าผู้ผลิตกำลังพูดถึงมิติใด และผลิตภัณฑ์เป็นแคล้มแบบไหน ไม่ควรเห็นตัวเลขใกล้กันแล้วสรุปว่าสามารถใช้แทนกันได้ทันที
ถ้าเลือกเล็กเกินไปหรือใหญ่เกินไป จะเกิดอะไรขึ้น?
เคเบิ้ลแคล้มที่เหมาะสมควรช่วยประคองสายให้อยู่ในตำแหน่งที่ออกแบบไว้โดยไม่สร้างแรงผิดปกติที่จุดยึด ถ้าแคล้มเล็กเกินไป อาการที่เห็นง่ายคือปลายแคล้มประกบเข้าหากันยาก ต้องบีบหรือออกแรงมากเพื่อให้รูตรงกัน และหลังขันแล้วสายอาจถูกกดมากกว่าที่ควร
ในทางตรงกันข้าม ถ้าแคล้มใหญ่เกินไป สายอาจยังมีพื้นที่ขยับอยู่ภายใน เมื่อเป็นจุดที่มีแรงสั่นหรือการเคลื่อนไหว ปัญหาไม่ได้มีเพียงเรื่องสายดูไม่เรียบร้อย แต่การขยับซ้ำ ๆ บริเวณจุดยึดก็เป็นสิ่งที่ควรหลีกเลี่ยงด้วย
โดยเฉพาะเคเบิ้ลแคล้มโลหะ หากงานมีแรงสั่นสะเทือนหรือจำเป็นต้องปกป้องผิวสายมากขึ้น ก็ยังต้องพิจารณาว่าควรเลือกแบบที่มีวัสดุรองด้านในหรือไม่ ซึ่งสามารถอ่านต่อได้ในบทความ “ทำไมเคเบิ้ลแคล้มบางแบบต้องมีแผ่นยางรอง? ไม่ได้มีไว้แค่กันรอยสาย” เพราะการเลือกขนาดและการเลือกวัสดุรองเป็นคนละเรื่อง แต่ต้องพิจารณาร่วมกัน แบบมียางรองไม่ได้ช่วยแก้ปัญหาแคล้มผิดขนาด และแคล้มที่ขนาดพอดีก็ยังต้องเหมาะกับสภาพแวดล้อมของงานด้วย
เลขรุ่นเอาไว้ระบุสินค้า แต่ขนาดจริงต้องดูจากสเปก
เหตุผลที่เคเบิ้ลแคล้มมีหลายขนาดทั้งที่หน้าตาแทบเหมือนกัน ก็เพราะสายและท่อที่ต้องยึดมีเส้นผ่านศูนย์กลางแตกต่างกัน การเปลี่ยนขนาดวงแคล้มเพียงเล็กน้อยจึงทำให้เกิดสินค้าอีกหนึ่งรุ่นได้ แม้รูยึด ความกว้าง หรือวัสดุจะยังเหมือนเดิมก็ตาม
ส่วนตัวเลขบนชื่อรุ่นไม่ควรถูกตีความว่าเป็นขนาดมิลลิเมตรโดยอัตโนมัติ ตัวอย่างจากผลิตภัณฑ์จริงแสดงให้เห็นว่า H6P ไม่ได้หมายถึงสาย 6 มม. และ ALU12C ก็ไม่ได้หมายถึงสาย 12 มม. ขณะที่ระบบแคล้มอีกประเภทหนึ่งอาจใช้ตัวเลขบางส่วนในรหัสเพื่อบอกมุมและขนาดโบลต์ได้
จึงจำหลักง่าย ๆ ได้ว่า “ดูเบอร์เพื่อหารุ่น แต่ดู Datasheet เพื่อหาขนาด” ก่อนซื้อ ให้รู้เส้นผ่านศูนย์กลางของสายหรือมัดสายก่อน จากนั้นเช็กขนาดวงแคล้มและรูยึดกับข้อมูลของผู้ผลิต วิธีนี้แม่นยำกว่าการเทียบด้วยสายตาหรือเลือกจากหมายเลขรุ่นเพียงอย่างเดียว และยังช่วยให้เคเบิ้ลแคล้มที่หน้าตาเหมือนกันหลายตัวในชั้นสินค้า เริ่มมีความแตกต่างที่เข้าใจได้มากขึ้น
