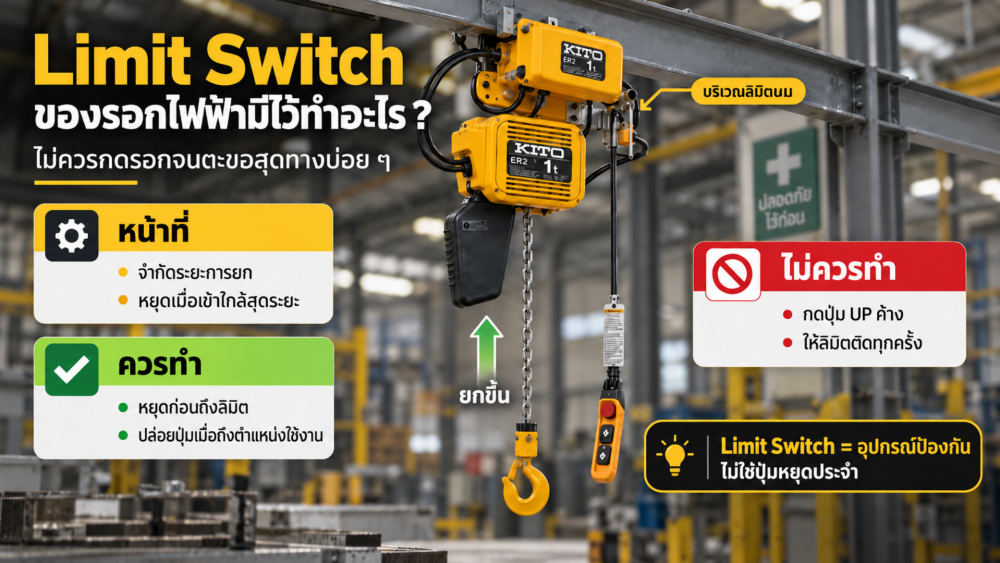

Limit Switch ของรอกไฟฟ้ามีไว้ทำอะไร? ทำไมไม่ควรกดรอกจนตะขอสุดทางบ่อย ๆ

รอกสลิงไฟฟ้าขนาดเล็ก POLO PA1000 ขนาด 1000 kg. 1500W.

8,280 บาท

รอกสลิงไฟฟ้าขนาดเล็ก POLO PA1200 ขนาด 1200 kg. 1700W.

9,720 บาท

รอกสลิงไฟฟ้าขนาดเล็ก POLO PA400 ขนาด 400 kg. 750W.

4,920 บาท

รอกสลิงไฟฟ้าขนาดเล็ก POLO PA600 ขนาด 600 kg. 1050W.

5,160 บาท

รอกสลิงไฟฟ้าขนาดเล็ก POLO PA800 ขนาด 800 kg. 1350W.

5,760 บาท

รอกสลิงไฟฟ้าแบบแขวน COME UP CWS-160

20,350 บาท

เวลายกรอกไฟฟ้าขึ้นจนเกือบสุดระยะ หลายคนน่าจะเคยเจอจังหวะที่ตะขอหยุดเองทั้งที่ยังกดปุ่ม UP อยู่ พอเห็นว่ารอกมีระบบตัดให้อัตโนมัติ ก็เป็นธรรมดาที่จะคิดว่า ถ้าอย่างนั้นจะกดค้างจนสุดทุกครั้งก็คงไม่เป็นอะไร เพราะอย่างไรก็มี Limit Switch คอยหยุดให้อยู่แล้ว

ความเข้าใจนี้ถูกเพียงครึ่งเดียว เพราะ Limit Switch มีไว้ช่วยจำกัดการเคลื่อนที่ของรอกเมื่อเข้าใกล้ขอบเขตที่กำหนด แต่สำหรับระบบที่ทำหน้าที่ป้องกันการเคลื่อนที่เกินระยะ หรือ Overtravel Limit นั้น ไม่ได้หมายความว่าเราควรตั้งใจกดรอกจนชนลิมิตทุกเที่ยว แล้วปล่อยให้ระบบเป็นตัวหยุดแทนผู้ใช้งาน

พูดง่าย ๆ คือ Limit Switch ต้องพร้อมทำงาน แต่ไม่ได้มีไว้ให้เราใช้เป็นปุ่มหยุดประจำ เว้นแต่รอกรุ่นนั้นจะมีระบบที่ผู้ผลิตออกแบบมาให้ใช้กำหนดตำแหน่งหยุดระหว่างการทำงานโดยเฉพาะ

Limit Switch ของรอกไฟฟ้าทำหน้าที่อะไร?

Limit Switch หรือสวิตช์จำกัดระยะ เป็นสวิตช์ที่ถูกกระตุ้นเมื่อชิ้นส่วนของเครื่องจักรเคลื่อนมาถึงตำแหน่งที่กำหนด จากนั้นระบบไฟฟ้าจะเปลี่ยนสถานะเพื่อควบคุมหรือหยุดการเคลื่อนที่นั้น OSHA ให้นิยาม Limit Switch ในลักษณะนี้เช่นกัน โดยแยกออกจาก Emergency Stop ซึ่งเป็นอุปกรณ์อีกประเภทหนึ่งและมีหน้าที่ต่างกัน

เมื่อนำมาใช้กับรอกไฟฟ้า เรามักพบ Limit Switch ที่เกี่ยวข้องกับระยะการยก เช่น Upper Limit Switch ซึ่งจำกัดการเคลื่อนที่ของตะขอขึ้นด้านบน เพื่อไม่ให้ชุดตะขอวิ่งสูงเกินตำแหน่งที่ระบบออกแบบไว้ รอกบางรุ่นอาจมี Lower Limit Switch สำหรับขอบเขตด้านล่างด้วย แต่รายละเอียดไม่ได้เหมือนกันทุกเครื่อง จึงไม่ควรสรุปจากรอกเครื่องหนึ่งไปใช้กับอีกรุ่นโดยไม่ตรวจคู่มือ

ตัวอย่างหนึ่งคือระบบของ KITO ER2 High-Function Series ที่แยกตำแหน่ง “Limit Lock” ซึ่งผู้ใช้สามารถกำหนดให้หยุดตามงาน ออกจากตำแหน่งของ Upper/Lower Limit Switch ที่ปลายช่วงการเคลื่อนที่ นอกจากนี้ระบบยังลดความเร็วอัตโนมัติเมื่อเข้าใกล้ Limit Switch เพื่อลดแรงกระแทกเมื่อรอกเข้าใกล้สุดระยะด้วย

จุดนี้ทำให้เห็นชัดว่า แม้เราจะเรียกระบบเหล่านี้รวม ๆ ว่า “ลิมิต” แต่ลิมิตสำหรับกำหนดตำแหน่งทำงานกับลิมิตที่อยู่ปลายระยะอาจไม่ได้มีหน้าที่เหมือนกัน

แล้วทำไมไม่ควรกด UP ค้างจน Limit Switch ตัดทุกครั้ง?

ลองนึกถึงตอนทำงานเสร็จแล้วต้องการยกตะขอขึ้นเก็บ หากผู้ใช้งานกด UP ค้างไว้ทุกครั้งจนตะขอขึ้นถึงลิมิตและระบบตัดเอง เท่ากับกำลังเอาอุปกรณ์ที่มีหน้าที่จำกัดขอบเขตการเดินของรอกมาใช้เป็นตัวหยุดประจำ

สำหรับ Limit Switch ที่ถูกออกแบบเป็นอุปกรณ์ป้องกัน นี่ไม่ใช่วิธีใช้งานตามปกติ คู่มือ Yale SEL Electric Chain Hoist ของ Columbus McKinnon ระบุว่า Limit Switch ของรุ่นดังกล่าวเป็นอุปกรณ์สำหรับป้องกัน และไม่ควรใช้หยุดรอกระหว่างการทำงานปกติ นอกจากนี้ยังเตือนว่าการกระตุ้น Limit Switch ซ้ำ ๆ ขณะมีโหลดอาจทำให้รอกเสียหายได้

ในบริบทของ Overhead และ Gantry Crane มาตรฐาน OSHA ก็ระบุชัดว่า Upper Hoist Limit Switch ซึ่งควบคุมระยะสูงสุดของ Load Block ไม่ควรถูกใช้เป็น Operating Control หรือพูดให้เข้าใจง่ายคือ ไม่ควรใช้แทนการควบคุมหยุดรอกตามปกติ ดังนั้น เวลาต้องการหยุดตะขอที่ตำแหน่งใดตำแหน่งหนึ่ง ผู้ควบคุมควรปล่อยปุ่มเมื่อถึงตำแหน่งที่ต้องการ ไม่ใช่กดต่อไปเรื่อย ๆ จนลิมิตเป็นคนหยุดให้ทุกครั้ง

กดชน Limit Switch บ่อย ๆ แล้วเกิดอะไรขึ้น?

ผลที่เกิดขึ้นจริงต้องดูจากโครงสร้างและการออกแบบของรอกแต่ละรุ่น จึงไม่ควรเหมารวมว่า Limit Switch ทุกแบบจะเสียในลักษณะเดียวกัน แต่มีหลักฐานจากคู่มือผู้ผลิตว่าการใช้งานลิมิตจนเป็นกิจวัตรสามารถเกี่ยวข้องกับความผิดปกติของอุปกรณ์ได้

คู่มือของ KITO ยกตัวอย่างปัญหาที่เกี่ยวข้องกับ Upper/Lower Limit Switch เช่น หน้าสัมผัสของสวิตช์เกิดความเสียหายหรือเชื่อมติด และระบุ “Habitual use of the limit switch” หรือการใช้ Limit Switch เป็นประจำเป็นหนึ่งในปัจจัย พร้อมคำแนะนำว่าไม่ควรใช้ลิมิตในลักษณะดังกล่าว นอกจากนี้คู่มือยังไม่แนะนำให้ปล่อยรอกค้างอยู่ที่ตำแหน่ง Upper หรือ Lower Limit เป็นเวลานาน

จึงไม่จำเป็นต้องรอให้ Limit Switch เสียก่อนถึงจะเปลี่ยนพฤติกรรม วิธีที่เหมาะกว่าคือใช้ปุ่มควบคุมหยุดรอกตามตำแหน่งทำงานจริง และปล่อยให้ Limit Switch ทำหน้าที่ตามที่ผู้ผลิตออกแบบไว้

อีกประเด็นที่สำคัญคือ หากผู้ใช้งานต้องกดตะขอเข้าใกล้ลิมิตแทบทุกเที่ยวเพราะต้องการความสูงเพิ่มอีกเล็กน้อย ปัญหาอาจไม่ได้อยู่ที่วิธีกดปุ่มเพียงอย่างเดียว แต่อาจต้องกลับไปดูว่า ระยะยกของรอกเหมาะกับลักษณะงานหรือไม่ เพราะการทำงานชิดขอบเขตของระบบตลอดเวลาไม่ใช่สถานการณ์ที่ควรแก้ด้วยการพึ่ง Limit Switch ซ้ำ ๆ

ถ้ารอกชน Limit Switch ไปแล้ว ต้องทำอย่างไร?

การที่ Limit Switch ทำงานไม่ได้แปลว่ารอกเสีย หากรอกเคลื่อนถึงตำแหน่งที่ตั้งไว้แล้วระบบหยุดตามปกติ ก็หมายความว่าอุปกรณ์ได้ทำหน้าที่ของมัน จากนั้นควรหยุดสั่งเคลื่อนที่ในทิศทางเดิม และใช้งานตามคำแนะนำของผู้ผลิตเพื่อเคลื่อนตะขอกลับออกจากตำแหน่งลิมิต

สิ่งที่ไม่ควรทำคือกดปุ่มทิศทางเดิมซ้ำ ๆ หวังว่าตะขอจะขยับต่อ เพราะหากระบบกำลังจำกัดระยะอยู่ การพยายามฝืนให้เครื่องเดินต่อไม่ได้ช่วยเพิ่มระยะยก และอาจเพิ่มภาระให้กับอุปกรณ์โดยไม่จำเป็น แต่ถ้ามีอาการผิดปกติ เช่น ตะขอขึ้นถึงตำแหน่งที่ควรหยุดแล้วแต่ยังเคลื่อนต่อ, รอกหยุดก่อนถึงระยะเดิมมากผิดปกติ หรือ Limit Switch ทำงานบ้างไม่ทำงานบ้าง ควรหยุดใช้งานและให้ผู้ที่มีความรู้ตรวจสอบ ไม่ควรทดลองกดขึ้นสุดซ้ำหลายครั้งเพื่อดูว่า “ครั้งต่อไปมันจะตัดไหม”

OSHA กำหนดในงาน Overhead/Gantry Crane ว่า หาก Upper Limit Switch ทำงานไม่ถูกต้องขณะทดสอบ ต้องแจ้งผู้รับผิดชอบทันที และยังให้ทดสอบโดยไม่มีโหลดพร้อมเคลื่อนเข้าใกล้ลิมิตอย่างระมัดระวัง ไม่ใช่วิ่งเข้าชนเต็มความเร็ว หลักสำคัญที่นำมาใช้คิดกับรอกได้ก็คือ เมื่ออุปกรณ์จำกัดระยะมีอาการผิดปกติ ควรตรวจหาสาเหตุ ไม่ใช่พยายามใช้งานต่อเพื่อทดสอบด้วยตัวเอง

รอกไฟฟ้าทุกตัวใช้ Limit Switch แบบเดียวกันหรือไม่?

ไม่เหมือนกัน และนี่เป็นเหตุผลที่การอ่านคู่มือของรอกรุ่นที่ใช้งานจริงสำคัญมาก รอกบางรุ่นใช้ Limit Switch เพื่อจำกัดปลายระยะเป็นหลัก ขณะที่บางรุ่นมีระบบเพิ่มเติมที่สามารถตั้งตำแหน่งหยุดสำหรับกระบวนการทำงานได้ ตัวอย่าง KITO ER2 ที่กล่าวไปข้างต้น สามารถกำหนด Upper และ Lower Limit Lock ภายในช่วงการยก และมีตำแหน่ง Upper/Lower Limit Switch อยู่ถัดออกไปอีกชั้นหนึ่ง

เพราะฉะนั้น คำว่า “ห้ามใช้ Limit Switch หยุดรอกทุกกรณี” ก็ไม่แม่นยำนัก สิ่งที่ควรเข้าใจคือ ต้องแยกให้ออกว่าลิมิตที่กำลังพูดถึงเป็น ลิมิตป้องกันการเคลื่อนที่เกินระยะ หรือเป็น ระบบกำหนดตำแหน่งหยุดที่ผู้ผลิตตั้งใจให้ใช้ระหว่างการทำงาน

ถ้าไม่แน่ใจ อย่าตั้งสมมติฐานจากหน้าตาของรอกหรือจากประสบการณ์กับเครื่องรุ่นอื่น เพราะตำแหน่งลิมิต วิธีตั้ง และวิธีทดสอบอาจต่างกันได้

ใช้ Limit Switch ให้ถูกหน้าที่ ดีกว่ารอให้มันเป็นตัวหยุดทุกครั้ง

วิธีจำเรื่องนี้ไม่ยาก หาก Limit Switch ของรอกเป็นระบบป้องกันปลายระยะ เราควรหยุดรอกก่อนถึงลิมิตในการทำงานปกติ ไม่ใช่กดปุ่มค้างจนระบบตัดเองทุกเที่ยว

Limit Switch มีประโยชน์ตรงที่ช่วยจำกัดการเคลื่อนที่เมื่อรอกเข้าใกล้ขอบเขตที่กำหนด แต่ความสามารถในการหยุดรอกไม่ได้หมายความว่าควรนำมาใช้แทนการควบคุมตามปกติ โดยเฉพาะเมื่อคู่มือผู้ผลิตบางรายระบุชัดว่าการกระตุ้นลิมิตซ้ำ ๆ ภายใต้โหลดอาจสร้างความเสียหาย และการใช้ลิมิตเป็นกิจวัตรอาจเกี่ยวข้องกับความผิดปกติของตัวสวิตช์ได้

สำหรับคนใช้งาน รอกไฟฟ้า สิ่งที่ควรรู้จึงไม่ใช่เพียงว่า “เครื่องมี Limit Switch หรือไม่” แต่ควรรู้ด้วยว่า Limit Switch ของเครื่องนั้นเป็นแบบไหน อยู่ตรงไหน และผู้ผลิตกำหนดให้ใช้อย่างไร เพราะเมื่อเข้าใจหน้าที่ของมันถูกต้อง เราก็ไม่จำเป็นต้องเอาอุปกรณ์ป้องกันมารับหน้าที่เป็นตัวหยุดรอกอยู่ทุกวัน
