ใครที่เคยเลือกซื้อ ข้อต่อสายลม ด้วยตัวเอง น่าจะเคยเจอปัญหาคล้ายกัน คือตอนแรก แค่ต้องการ อัปเกรดระบบลมด้วย ข้อต่อสายลม คุณภาพสูง หรือต่อสายจากปั๊มลมเข้า กับ ปืนเป่าลม บล็อกลม กาพ่นสี หรือเครื่องมือลมสักตัว

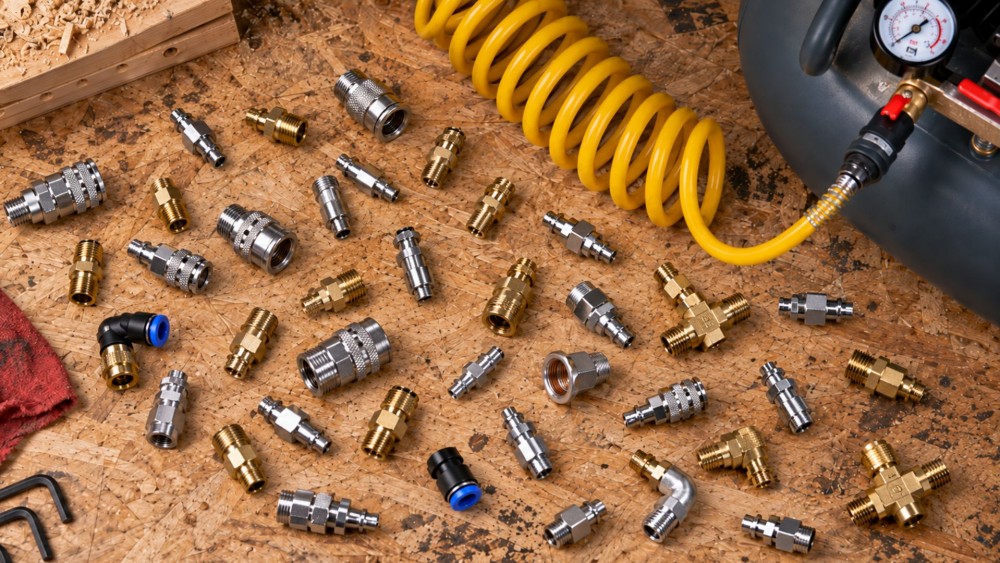

พอเริ่มหาจริงกลับเจอคำเรียกเต็มไปหมด ไม่ว่าจะเป็นคอปเปอร์ตัวผู้ คอปเปอร์ตัวเมีย Plug, Socket, One-touch, ข้อต่อตรง ข้องอ สามทาง หางปลา เกลียวนอก เกลียวใน รวมถึงตัวเลขอย่าง 1/4 นิ้ว 3/8 นิ้ว 6 มม. 8 มม. และ 10 มม. จนข้อต่อชิ้นเล็ก ๆ กลายเป็นอุปกรณ์ที่เลือกผิดได้ง่ายกว่าที่คิด

ความจริงแล้ว ข้อต่อสายลมไม่ได้ซับซ้อนมาก ถ้าเราเข้าใจหน้าที่ของแต่ละส่วน ปัญหาส่วนใหญ่เกิดจากการจำชื่อรุ่นหรือจำว่าข้อต่อหน้าตาแบบไหนใช้กับอะไร แต่ถ้าเปลี่ยนวิธีคิดใหม่ เป็นการถามทีละข้อเช่น จะต่ออะไรเข้ากับอะไร ด้านหนึ่งเป็นสายหรือเป็นเกลียว ขนาดเท่าไหร่ ต้องถอดเข้าออกบ่อยหรือไม่ และจะให้ลมไหลผ่านมากแค่ไหน ก็จะตัดตัวเลือกที่ชวนงง ออกไปได้

เพราะงั้น ไม่ต้องจำชื่อข้อต่อสายลม ทุกชนิด แค่แยกคำถามที่คนใช้ระบบลมมักสงสัย ในการเลือก ข้อต่อสายลม แต่ละครั้ง เราก็สามารถดูสเปกและตัดสินใจได้ง่ายขึ้น

ข้อต่อสายลม คืออะไร และทำไมถึงมีหลายแบบ?

หน้าที่พื้นฐานของ ข้อต่อสายลม คือเชื่อมทางเดินของอากาศอัดจากจุดหนึ่งไปอีกจุดหนึ่ง เช่น จากถังลมไปยังสายลม จากสายลมเข้าสู่ชุดกรองลม จากชุดปรับแรงดันไปยังเครื่องมือลม หรือจากท่อลมหนึ่งเส้นแยกออกไปยังอุปกรณ์หลายตัว

เหตุผลที่มีข้อต่อหลายแบบ เพราะแต่ละตำแหน่งในระบบลม มีความต้องการไม่เหมือนกัน จุดที่ต้องเปลี่ยนเครื่องมือลมวันละหลายครั้งจึงเหมาะกับข้อต่อสายลมสวมเร็ว ขณะที่ท่อ PU ภายในเครื่องจักรอาจเหมาะกับข้อต่อสายลม One-touch มากกว่าที่เสียบถอกง่ายขึ้น ถ้าพื้นที่ติดตั้งแคบ ก็อาจต้องใช้ข้องอ 90 องศาแทนข้อต่อตรง และถ้าต้องแบ่งลมออกเป็นสองเส้น ก็ควรใช้ข้อต่อสามทาง

ก่อนเลือกซื้อ อย่าเพิ่งถามว่า “ข้อต่อสายลม รุ่นไหนดี” ควรถามก่อนว่า จุดนี้ต้องต่ออะไรเข้ากับอะไร? คำตอบข้อนี้ช่วยกำหนดประเภทของข้อต่อได้มากกว่าครึ่งหนึ่งแล้ว

คำถามแรก คอปเปอร์ตัวผู้ กับตัวเมีย ต่างกันยังไง?

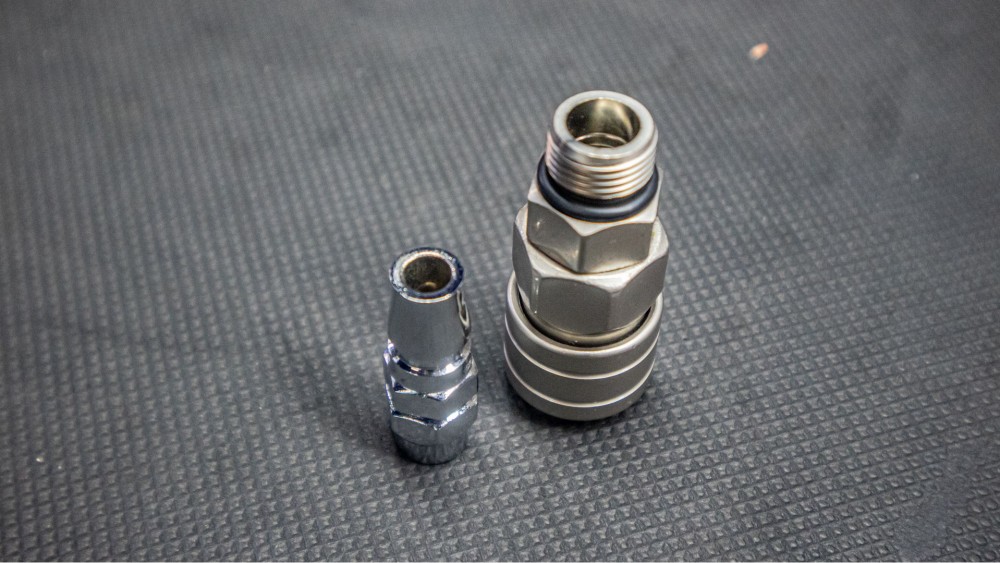

นอกจาก เพราะอะไร ข้อต่อสายลม ถึงเรียกว่า ”คอปเปอร์” แต่ไม่ได้เป็นทองแดง? แล้ว คำว่า “ตัวผู้” และ “ตัวเมีย” ก็เป็นหนึ่งในเรื่อง ที่ชวนสับสนมากที่สุด และในข้อต่อสายลมหนึ่งตัว ก็อาจมีทั้งส่วนที่เป็นหัวเสียบ และส่วนที่เป็นเกลียวอยู่ สำหรับข้อต่อสวมเร็ว หรือ Quick Coupler โดยทั่วไปจะมีสองฝั่งหลัก คือ Plug และ Socket โดย Plug เป็นชิ้นที่เสียบเข้าไปในอีกฝั่ง ส่วน Socket เป็นฝั่งรับที่มีกลไกล็อก บางรุ่นมีปลอกให้เลื่อน หรือดึงเพื่อป ลด Plug ออก

ในภาษาที่ใช้กันทั่วไป Plug มักเรียกว่าคอปเปอร์ตัวผู้ ส่วน Socket มักเรียกว่าคอปเปอร์ตัวเมีย แต่จุดที่ต้องระวังคือ ปลายอีกด้านของ Plug หรือ Socket ก็อาจเป็นเกลียวนอก เกลียวใน หรือหางปลาสำหรับต่อสายได้อีก

ตัวอย่างเช่น Plug ตัวหนึ่งอาจเป็นหัว Plug แต่ปลายด้านหลังเป็นเกลียวใน ขณะที่ Plug อีกตัวอาจเป็นหัวแบบเดียวกันแต่ปลายด้านหลังเป็นเกลียวนอก

วิธีจำง่าย ๆ

ให้แยกข้อต่อสายลม ออกเป็นสองฝั่งเสมอ ฝั่งแรกถามว่าเป็น Plug หรือ Socket ส่วนอีกฝั่ง ดูว่าเป็น เกลียวนอก เกลียวใน หรือหางปลา ถ้าคิดแบบนี้จะลดความสับสนได้มากกว่าการเรียกทุกอย่างว่าตัวผู้หรือตัวเมียอย่างเดียว

ข้อต่อสายลม เกลียวนอก กับเกลียวใน ดูยังไง?

หลักง่ายที่สุดคือ ถ้าเกลียวอยู่บนผิวด้านนอกของข้อต่อ เรียกว่า Male Thread หรือเกลียวนอก ส่วนถ้าเป็นรู ที่มีเกลียวอยู่ด้านใน เรียกว่า Female Thread หรือเกลียวใน

เวลาเลือกข้อต่อสายลมให้ดูฝั่งอุปกรณ์ก่อน ถ้าอุปกรณ์มีรูเกลียวใน ก็ต้องใช้ข้อต่อที่เป็นเกลียวนอกในขนาดและมาตรฐานที่ตรงกัน แคชต่ถ้าอุปกรณ์มีเกลียวยื่นออกมาก็ต้องใช้ข้อต่อเกลียวใน

ปัญหาที่ควรระวังคือ บางคนใช้คำว่าข้อต่อตัวผู้แทน Plug และบางคนใช้คำว่าตัวผู้หมายถึงเกลียวนอก ดังนั้น ควรระบุให้ครบว่า “Plug เกลียวนอก” หรือ “Socket เกลียวใน” จะชัดเจนกว่า

ข้อต่อสายลม สวมเร็ว (Quick Coupler) ต้องมี Plug และ Socket เป็นคู่ หรือไม่?

ถ้าต้องการใช้งานในลักษณะที่ถอด และเปลี่ยนเครื่องมือได้เร็ว โดยทั่วไปต้องมี ข้อต่อสายลม Plug และ Socket ที่ออกแบบมาให้เข้ากันได้ ตัวอย่างเช่น ปลายสายลมติดมักติด Socket ส่วนเครื่องมือลมแต่ละตัวมักติด Plug ไว้ เมื่อจะใช้งานก็เสียบเครื่องมือเข้ากับสาย เมื่อเลิกใช้ ก็ถอดออกแล้วเปลี่ยนไปใช้เครื่องมืออีกตัวได้ทันที มีประโยชน์มากกับงานที่ต้องสลับอุปกรณ์บ่อย

Socket หลายรุ่นยังมีวาล์วปิดทางลม อยู่ภายใน เมื่อตัดการเชื่อมต่อ วาล์วจะปิดลม โดยอัตโนมัติ ไม่จำเป็นต้องปิดวาล์วต้นทางทุกครั้ง ที่ถอดเครื่องมือ แต่รายละเอียดนี้ ควรตรวจสอบจากสเปกของแต่ละรุ่น เพราะโครงสร้างภายในข้อต่อสายลม ไม่ได้เหมือนกันทั้งหมด

ตัวเลข บน ข้อต่อสายลม หมายถึงอะไร?

อีกเรื่องที่ทำให้คนเลือกผิดบ่อย คือการเห็นตัวเลข ในชื่อข้อต่อสายลม แล้วตีความตรงตัว เพราะตัวเลขที่อยู่ในชื่อรุ่น อาจหมายถึงซีรีส์ ขนาดเกลียว ขนาดสาย หรือขนาดท่อ ขึ้นอยู่กับรูปแบบของสินค้า

ตัวอย่างเช่น ถ้าข้อต่อสายลม ระบุ 8 mm x 1/4 นิ้ว ตัวเลข 8 มม. นั้น อาจหมายถึงขนาดภายนอกของท่อ PU ที่เสียบเข้าไป ส่วน 1/4 นิ้วหมายถึงขนาดเกลียวอีกฝั่งหนึ่ง ตัวเลขทั้งสองจึงไม่ได้อธิบายขนาดเดียวกัน ในขณะเดียวกันข้อต่อสายลม สวมเร็วบางตระกูลอาจใช้ตัวเลข 20, 30 หรือ 40 เป็นส่วนหนึ่งของชื่อซีรีส์ อย่าเพิ่งเข้าใจว่า 20 หมายถึงเส้นผ่านศูนย์กลาง 20 มม. เพราะชื่อรุ่นของผู้ผลิตแต่ละราย ก็มีระบบการตั้งชื่อแตกต่างกัน

หลักที่ปลอดภัยกว่าคือ ดูคำว่า Thread Size, Tube O.D., Hose Size, Connection Size หรือ Port Size ในรายละเอียดสินค้าแทน

ขนาด 1/4 นิ้ว 3/8 นิ้ว และ 1/2 นิ้ว ดูจากอะไร?

ขนาดแบบนิ้วมักพบในฝั่งเกลียว หรือฝั่งสายยาง แต่ไม่ใช่ว่าขนาด 1/4 นิ้วหมายความว่าใช้ไม้บรรทัดวัดแล้ว ข้อต่อสายลม แล้วต้องได้ 6.35 มม. พอดี เพราะเกลียวท่อ ใช้ระบบขนาดนอมินัล ซึ่งไม่ได้ตรงกับเส้นผ่านศูนย์กลางภายนอกแบบหนึ่งต่อหนึ่ง

หลายคนวัดเกลียวได้ประมาณ 13 มม. แล้วสงสัยว่าทำไม ข้อต่อสายลม ถึงเขียนว่า 1/4 นิ้ว ทั้งที่ 1/4 นิ้วมีค่าประมาณ 6.35 มม. ในทางคณิตศาสตร์

เมื่อต้องเปลี่ยนข้อต่อเดิม วิธีที่แม่นกว่าคือดูสเปกของอุปกรณ์หรือดูรหัสบนข้อต่อเดิม หากไม่มีข้อมูลจึงค่อยวัดเส้นผ่านศูนย์กลางเกลียวและระยะพิทช์เพื่อนำไปเทียบตารางมาตรฐาน

One-touch Fitting ต่างจาก ข้อต่อสายลม แบบสวมเร็ว ไหม?

คำว่า “กดเข้าแล้วล็อก” ทำให้หลายคนคิดว่า ข้อต่อสายลม One-touch Fitting กับ Quick Coupler เป็นของประเภทเดียวกัน แต่จริง ๆ แล้วมีหน้าที่ต่างกันพอสมควร

• Quick Coupler ออกแบบมาให้ถอดเปลี่ยนเครื่องมือ หรือสายได้บ่อย เช่น ต่อสายลมเข้ากับปืนเป่าลม บล็อกลม หรือเครื่องมือลมต่าง ๆ

• One-touch Fitting ใช้กับท่อลมขนาดเล็ก เช่น ท่อ PU หรือ Nylon ในระบบนิวเมติก การใช้งานคือดันท่อเข้าไปในข้อต่อจนสุด กลไกด้านในจะจับผิวท่อ และซีลอากาศไว้ เมื่อต้องการถอดก็กดแหวนด้านนอกแล้วดึงท่อออก

One-touch Fitting พบได้บ่อย ในเครื่องจักร กระบอกลม Solenoid Valve ชุดควบคุมลม และระบบ Automation มากกว่า การใช้เปลี่ยนปืนเป่าลม หรือบล็อกลมตลอดทั้งวัน

เกลียว PT, R, Rc, BSPT และ NPT เหมือนกัน หรือไม่?

ในอุปกรณ์ลมจากญี่ปุ่น และเอเชีย เราอาจเจอ คำว่า PT, R หรือ Rc ซึ่งเกี่ยวข้องกับมาตรฐานเกลียวท่อแบบ BSPT ขณะที่อุปกรณ์จากสหรัฐอเมริกา หรือบางยี่ห้ออาจใช้ NPT ปัญหา คือเกลียวบางประเภทอาจดูใกล้เคียงกันจนเริ่มขันเข้าหากันได้ แต่รูปทรงของฟันเกลียว มุมเกลียว หรือพิทช์อาจแตกต่างกัน การฝืนขันอาจทำให้เกลียวเสีย และต่อให้ขันเข้าไปได้ก็อาจซีลไม่สนิทจนลมรั่ว

ดังนั้นถ้าข้อต่อสายลมเดิม ระบุมาตรฐานเกลียวไว้ ก็เลือกตามมาตรฐานนั้น ไม่ควรดูแค่ คำว่า 1/4 นิ้วหรือ 3/8 นิ้วอย่างเดียว

ทำไม ข้อต่อสายลม ขนาดเท่ากัน เสียบเข้า แทนกันไม่ได้?

เป็นปัญหาที่พบได้บ่อยมากกับ Quick Coupler เพราะสิ่งที่กำหนดว่า Plug และ Socket จะเสียบเข้ากันได้หรือไม่ นั้น ไม่ได้มีเพียงขนาดเกลียว แต่ยังมี Coupling Profile หรือรูปทรงของหัวเสียบ

Plug สองตัวอาจใช้เกลียว 1/4 นิ้วเหมือนกัน และขันเข้ากับเครื่องมือลมตัวเดียวกันได้ แต่หัว Plug อาจเป็นคนละมาตรฐาน พอเอาไปเสียบ Socket ที่มีอยู่ ตัวหนึ่งใช้ได้ แต่อีกตัวไม่สามารถล็อกได้

าทำไมโรงงานหรืออู่ที่ใช้เครื่องมือลมจึงควรกำหนดมาตรฐานข้อต่อสายลม ให้เหมือนกันทั้งระบบ เพราะถ้ามีหลายซีรีส์ปะปนกัน จะเกิดปัญหาสาย เช่นต้องเปลี่ยนข้อต่อเพียงตัวเดียว และไม่ทราบมาตรฐานเดิม

ข้อต่อสายลม มีวาล์วกับไม่มีวาล์ว ต่างกันยังไง?

Quick Coupler หลายรุ่นมีวาล์วอยู่ภายใน Socket และเมื่อนำ Plug เสียบเข้าไป วาล์วจะเปิดให้ลมไหลผ่าน เมื่อถอด Plug ออก วาล์ว จะกลับมาปิดทางลม

ข้อดีคือสะดวกต่อการเปลี่ยนเครื่องมือ ไม่ต้องปิดลม จากต้นทางทุกครั้ง อย่างไรก็ตาม เมื่อถอดภายใต้แรงดัน อาจยังมีลมค้างในเครื่องมือ หรือสายบางส่วน จึงควรถอดตามวิธี ที่ผู้ผลิตกำหนด และควบคุมปลายสายไม่ให้สะบัด

นอกจากนี้ยังมี ข้อต่อสายลม แบบไม่มีวาล์ว แบบวาล์วสองด้าน หรือแบบ Safety Coupler ที่ออกแบบให้คายแรงดันก่อนปลดข้อต่อ เหมาะกับสถานที่ทำงาน ที่ให้ความสำคัญกับความปลอดภัยมากขึ้น

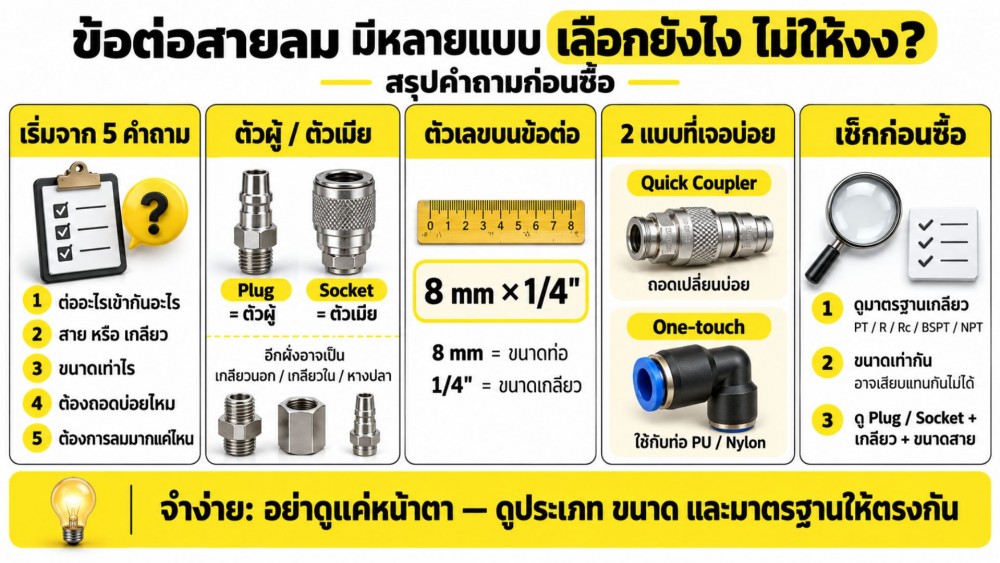

สรุป ข้อต่อสายลม มีหลายแบบ แต่ไม่ต้องจำทั้งหมด

เหตุผลที่ ข้อต่อสายลม ดูเลือกยาก ก็เพราะในข้อต่อเพียงหนึ่งชิ้นมีข้อมูลหลายอย่างรวมอยู่พร้อมกัน ทั้งประเภทของข้อต่อ รูปแบบหัวเสียบ ชนิดของเกลียว ขนาดเกลียว ขนาดสาย วัสดุ ซีล อัตราการไหล และมาตรฐานการเชื่อมต่อ

ถ้าเราพยายามจำทุกชื่อ ทุกเบอร์ และทุกหน้าตา แน่นอนว่าจะงง การเปลี่ยนเป็นการถามทีละขั้นว่า ต่ออะไรเข้ากับอะไร ใช้สายขนาดไหน เกลียวอะไร ต้องถอดบ่อยหรือไม่ และต้องการลมมากแค่ไหน จะง่ายขึ้นมาก

สิ่งสำคัญที่สุดคืออย่าเลือกข้อต่อ จากหน้าตาอย่างเดียว และอย่าคิดว่าขนาด 1/4 นิ้วเหมือนกัน แล้วจะใช้แทนกันได้ทุกตัว ขนาดเกลียว มาตรฐานเกลียว และรูปแบบ Plug/Socket เป็นคนละเรื่องกัน

เมื่อเข้าใจหลักเหล่านี้แล้ว ไม่ว่าจะเป็นคอปเปอร์ตัวผู้ คอปเปอร์ตัวเมีย One-touch ข้อต่อตรง ข้องอ หรือสามทาง ก็จะไม่ใช่ชื่อที่ต้องจำ แต่เป็นส่วนหนึ่งในการเลือก ข้อต่อสายลม ตามหน้าที่ของระบบลม
