พาวเวอร์ปลั๊กเป็นอุปกรณ์ที่พบได้บ่อยในโรงงาน ไซต์ก่อสร้าง ตู้จ่ายไฟ เครื่องจักร และงานที่ต้องใช้กำลังไฟสูงกว่าปลั๊กทั่วไป แม้หน้าตาของแต่ละรุ่นจะดูคล้ายกัน แต่เมื่อสังเกตให้ละเอียดจะเห็นว่ามีทั้งสี จำนวนขา ขนาดตัวเรือน และตัวเลขพิกัดกระแสที่แตกต่างกัน รายละเอียดเหล่านี้ไม่ได้มีไว้เพื่อแยกรุ่นหรือทำให้จดจำง่ายเท่านั้น แต่หลายส่วนเกี่ยวข้องกับระบบไฟที่ปลั๊กถูกออกแบบมาให้ใช้งานโดยตรง
เวลาจะเลือกพาวเวอร์ปลั๊กจึงไม่ควรดูเพียงว่าเสียบเข้ากับเต้ารับได้หรือไม่ หรือเห็นตัวเลขแอมป์สูงกว่าแล้วคิดว่าน่าจะเผื่อใช้งานได้มากกว่า เพราะการเลือกให้เหมาะต้องดูทั้งแรงดัน จำนวนเฟส จำนวนขั้ว พิกัดกระแส สายดิน และสภาพแวดล้อมของหน้างานประกอบกัน โดยเฉพาะพาวเวอร์ปลั๊กที่อ้างอิงระบบมาตรฐาน IEC 60309 ซึ่งมีการกำหนดสี ตำแหน่งขั้ว และรูปแบบการเสียบเพื่อช่วยลดโอกาสนำอุปกรณ์ต่างระบบมาใช้งานร่วมกันโดยไม่ตั้งใจ
พาวเวอร์ปลั๊กคืออะไร และทำไมงานอุตสาหกรรมจึงนิยมใช้
คำว่า “พาวเวอร์ปลั๊ก” ที่ใช้กันในงานช่างและงานอุตสาหกรรม มักหมายถึงปลั๊กและเต้ารับที่ออกแบบมาสำหรับจ่ายไฟให้เครื่องจักร อุปกรณ์ไฟฟ้า หรือระบบที่ต้องการการเชื่อมต่อแข็งแรงและเหมาะกับสภาพงานมากกว่าปลั๊กภายในบ้าน โดยหนึ่งในรูปแบบที่พบแพร่หลายคือปลั๊กและเต้ารับอุตสาหกรรมในตระกูล IEC 60309
สิ่งที่ทำให้อุปกรณ์กลุ่มนี้ต่างจากปลั๊กทั่วไปไม่ได้อยู่แค่ตัวเรือนที่ดูแข็งแรงกว่า แต่ยังรวมถึงรูปแบบหน้าสัมผัส ตำแหน่งสายดิน ระบบบังคับตำแหน่งการเสียบ และการกำหนดพิกัดที่ชัดเจน เมื่อใช้ร่วมกับเต้ารับที่ออกแบบมาคู่กันจึงช่วยลดความผิดพลาดจากการนำปลั๊กต่างระบบมาเสียบสลับกันได้มากกว่าปลั๊กทั่วไป
พาวเวอร์ปลั๊กแต่ละรุ่นยังอาจถูกออกแบบให้เหมาะกับสภาพแวดล้อมต่างกัน บางรุ่นใช้ภายในอาคาร บางรุ่นรองรับฝุ่น ความชื้น หรือละอองน้ำได้มากกว่า จึงเหมาะกับโรงงาน ไซต์งาน หรือพื้นที่ที่มีสภาพแวดล้อมค่อนข้างหนัก อย่างไรก็ตาม คำว่า “พาวเวอร์ปลั๊ก” ในท้องตลาดค่อนข้างกว้าง ไม่ใช่อุปกรณ์ทุกตัวที่ใช้ชื่อนี้จะเป็น IEC 60309 เสมอ หากต้องอ้างอิงเรื่องสี ตำแหน่งขา หรือรูปแบบการใช้งาน ควรตรวจมาตรฐานและข้อมูลของรุ่นนั้นโดยตรง
สีของพาวเวอร์ปลั๊กไม่ได้มีไว้แค่แยกรุ่น

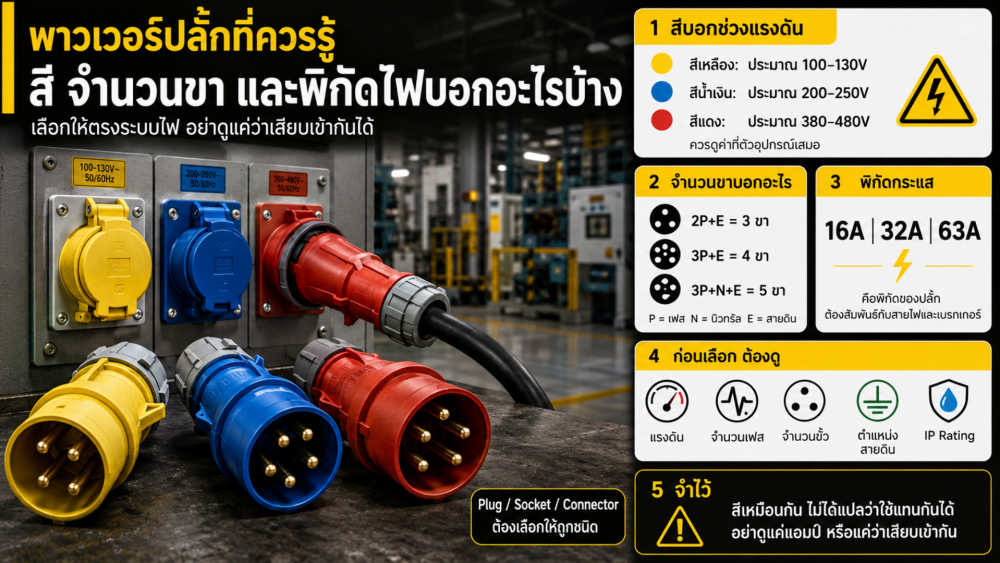

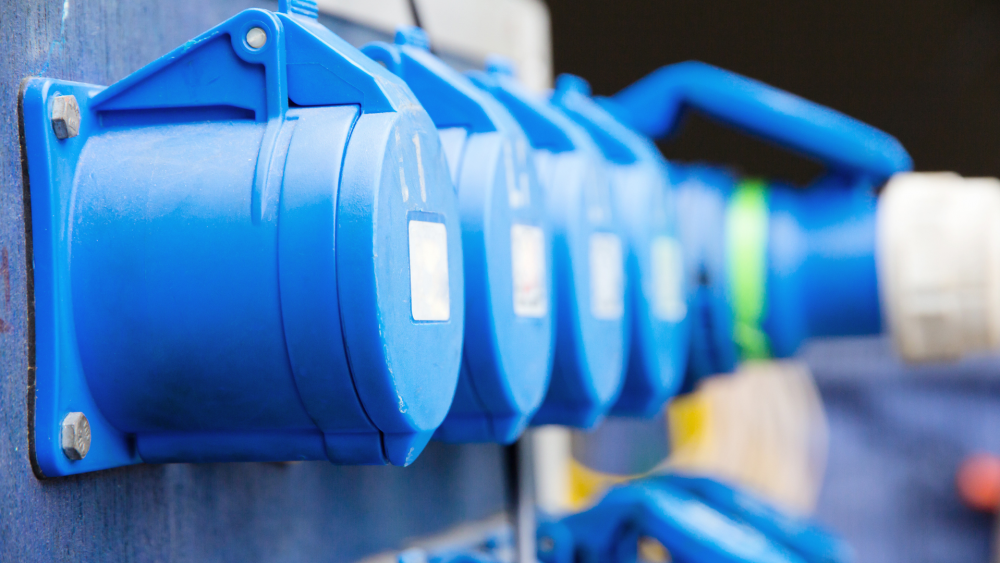

สีเป็นหนึ่งในรายละเอียดที่สังเกตได้ง่ายที่สุด และในอุปกรณ์ที่ใช้ระบบการระบุสีตาม IEC 60309 สีจะช่วยแยกช่วงแรงดันและความถี่ของระบบไฟ ตัวอย่างที่พบได้บ่อย ได้แก่ สีเหลืองสำหรับช่วงประมาณ 100–130 V สีน้ำเงินสำหรับช่วงประมาณ 200–250 V และสีแดงสำหรับช่วงประมาณ 380–480 V ส่วนสีอื่นจะใช้กับช่วงแรงดันหรือความถี่ตามเงื่อนไขของมาตรฐาน
การใช้สีช่วยให้ผู้ใช้งานแยกกลุ่มของระบบไฟได้ง่ายขึ้นตั้งแต่ก่อนเสียบใช้งาน แต่สีไม่ควรถูกใช้เป็นเกณฑ์ตัดสินเพียงอย่างเดียว เพราะยังมีข้อมูลอื่นที่สำคัญไม่แพ้กัน เช่น แรงดัน ความถี่ พิกัดกระแส จำนวนขั้ว และตำแหน่งของสายดิน
ถ้าเจอปลั๊กสีเดียวกันสองตัว จึงไม่ควรสรุปทันทีว่าสามารถใช้งานแทนกันได้ เพราะอาจมีพิกัดกระแส จำนวนขา หรือ Clock Position ต่างกัน การอ่านตัวเลขและสัญลักษณ์บนตัวอุปกรณ์จึงสำคัญกว่าการจำสีเพียงอย่างเดียว
จำนวนขาบอกอะไรเกี่ยวกับระบบไฟ
จำนวนขาของพาวเวอร์ปลั๊กสัมพันธ์กับจำนวนตัวนำที่วงจรต้องใช้ แต่ไม่ควรจำแบบตายตัวว่าจำนวนขาหนึ่งจะหมายถึงระบบไฟชนิดเดียวเสมอ เพราะรูปแบบของขั้วสามารถแตกต่างกันได้ตามระบบและการออกแบบของอุปกรณ์
ตัวอักษรที่พบในข้อมูลผลิตภัณฑ์ เช่น P, N และ E ช่วยอธิบายหน้าที่ของขั้วแต่ละส่วนได้ชัดเจนกว่า โดย P ใช้แทนตัวนำไฟหรือเฟส N หมายถึง Neutral หรือนิวทรัล และ E หมายถึง Earth หรือสายดินป้องกัน
ตัวอย่างรูปแบบที่พบได้ทั่วไป เช่น
- 3 ขาแบบ 2P+E มีตัวนำไฟ 2 ขั้วและสายดิน
- 4 ขาแบบ 3P+E ใช้กับระบบสามเฟสที่ไม่ต้องใช้นิวทรัล
- 5 ขาแบบ 3P+N+E มีสามเฟส นิวทรัล และสายดิน
รูปแบบเหล่านี้ช่วยให้เห็นภาพได้ง่าย แต่เวลานำไปใช้จริงควรยึดข้อมูลที่ระบุบนตัวพาวเวอร์ปลั๊กและแบบระบบไฟของเครื่องจักรเป็นหลัก ไม่ควรดูจำนวนขาแล้วต่อสายตามความคุ้นเคย เพราะหากวงจรต้องใช้นิวทรัลแต่เลือกปลั๊กที่ไม่มีขั้ว N หรือสลับหน้าที่ของขั้วผิด ก็อาจทำให้อุปกรณ์ทำงานผิดปกติและเพิ่มความเสี่ยงด้านความปลอดภัยได้
ทำไมจำนวนขาเท่ากัน ก็ยังไม่ได้หมายความว่าจะเสียบแทนกันได้
อีกจุดที่น่าสนใจของพาวเวอร์ปลั๊กอุตสาหกรรมคือการออกแบบให้มีระบบป้องกันการเสียบผิดประเภท โดยเฉพาะอุปกรณ์ตาม IEC 60309 ซึ่งใช้ตำแหน่งขาสายดินและรูปทรงบังคับตำแหน่งการเสียบมาช่วยแยกอุปกรณ์ที่ใช้กับระบบไฟต่างกัน
ตำแหน่งขาสายดินมักอธิบายด้วยลักษณะคล้ายหน้าปัดนาฬิกา หรือที่เรียกว่า Clock Position ตำแหน่งนี้สัมพันธ์กับแรงดัน ความถี่ และรูปแบบของวงจรที่อุปกรณ์รองรับ จึงเป็นเหตุผลว่าทำไมปลั๊กสองตัวที่มีจำนวนขาเท่ากันและสีใกล้เคียงกันอาจยังเสียบเข้าหากันไม่ได้
การออกแบบลักษณะนี้มีประโยชน์มากในหน้างานที่มีระบบไฟหลายแรงดันหรือมีอุปกรณ์หลายประเภทอยู่ในพื้นที่เดียวกัน เพราะช่วยลดความเสี่ยงจากการหยิบปลั๊กผิดระบบมาเสียบเข้ากับเต้ารับที่ไม่เหมาะสม สิ่งที่ไม่ควรทำคือดัดขา ตัดส่วนบังคับตำแหน่ง หรือดัดแปลงเต้ารับเพื่อให้เสียบเข้ากันได้ เพราะเท่ากับไปตัดระบบป้องกันที่ถูกออกแบบมาเพื่อไม่ให้ใช้งานข้ามระบบตั้งแต่ต้น
16A, 32A, 63A บนพาวเวอร์ปลั๊กหมายถึงอะไร
ตัวเลขอย่าง 16A, 32A, 63A หรือ 125A ที่เห็นบนพาวเวอร์ปลั๊กคือพิกัดกระแสของอุปกรณ์ภายใต้เงื่อนไขที่ผู้ผลิตและมาตรฐานกำหนด ไม่ใช่ตัวเลขที่บอกว่าปลั๊กจะจ่ายกระแสออกมาเท่านั้นตลอดเวลา
ถ้าเป็นพาวเวอร์ปลั๊ก 32A ก็ไม่ได้หมายความว่าเครื่องจักรจะกินกระแส 32 แอมป์ตลอด แต่หมายถึงตัวปลั๊กและเต้ารับถูกออกแบบให้เหมาะกับการใช้งานตามพิกัดนั้น ส่วนกระแสจริงจะขึ้นอยู่กับโหลดและลักษณะการทำงานของอุปกรณ์ที่ต่ออยู่
จุดที่คนมักเข้าใจผิดคือคิดว่าเลือกพิกัดแอมป์สูงไว้ก่อนย่อมดีกว่า เช่น เดิมใช้ 16A แล้วอยากเปลี่ยนเป็น 32A เพื่อให้เผื่อโหลดได้มากขึ้น แต่ระบบไฟไม่ได้มีแค่พาวเวอร์ปลั๊กเพียงชิ้นเดียว ยังมีสายไฟ เบรกเกอร์ จุดต่อ เต้ารับ และอุปกรณ์ต้นทางที่ต้องรองรับกระแสได้อย่างเหมาะสมด้วย การเปลี่ยนเฉพาะหัวปลั๊กไม่ได้ทำให้ส่วนอื่นของวงจรรับกระแสได้สูงขึ้นตามไปด้วย
พิกัดกระแสต้องสัมพันธ์กับสายไฟและอุปกรณ์ป้องกัน
พิกัดของพาวเวอร์ปลั๊กควรถูกมองเป็นส่วนหนึ่งของระบบ ไม่ใช่แยกออกมาเลือกตามลำพัง หากเลือกปลั๊กพิกัดสูงมาก แต่สายไฟที่ต่อใช้งานมีขนาดไม่เหมาะสม หรืออุปกรณ์ป้องกันไม่สัมพันธ์กับสาย ก็ยังเกิดความร้อนหรือความเสียหายกับสายไฟได้ก่อนที่ตัวปลั๊กจะถึงขีดจำกัดของตัวเอง
ในทางกลับกัน การมีเบรกเกอร์ขนาดใหญ่ไม่ได้หมายความว่าสายไฟและปลั๊กจะรองรับกระแสได้เท่ากันทั้งหมด การออกแบบระบบจึงต้องพิจารณาพิกัดของอุปกรณ์ทุกส่วนต่อเนื่องกัน ตั้งแต่แหล่งจ่าย อุปกรณ์ป้องกัน สายไฟ จุดต่อ ปลั๊ก เต้ารับ ไปจนถึงโหลดปลายทาง
เพราะฉะนั้นเวลาจะเปลี่ยนพาวเวอร์ปลั๊กเป็นพิกัดที่สูงขึ้น ควรตรวจด้วยว่าสายไฟ ขนาดเบรกเกอร์ และวงจรต้นทางรองรับพิกัดใหม่ได้จริงหรือไม่ ไม่ควรเปลี่ยนเฉพาะหัวปลั๊กแล้วใช้งานต่อทันที
อย่าดูแอมป์จนลืมดูแรงดัน
จำนวนแอมป์เป็นข้อมูลที่คนให้ความสนใจมาก แต่แรงดันไฟสำคัญไม่แพ้กัน เพราะพาวเวอร์ปลั๊กที่มีพิกัดกระแสเท่ากันอาจถูกออกแบบมาสำหรับระบบแรงดันคนละช่วง
ปลั๊ก 16A ไม่ได้หมายความว่าจะใช้กับระบบไฟอะไรก็ได้เพียงเพราะกระแสไม่เกิน 16A แต่ยังต้องดูแรงดัน จำนวนเฟส ความถี่ จำนวนขั้ว และตำแหน่งสายดินให้ตรงกันด้วย
วิธีที่เหมาะกว่าคือเริ่มจาก Nameplate ของเครื่องจักรหรืออุปกรณ์ไฟฟ้า ตรวจดูแรงดัน ความถี่ จำนวนเฟส และกระแสที่ต้องการ แล้วจึงเลือกพาวเวอร์ปลั๊กและเต้ารับให้ตรงกับข้อมูลเหล่านั้น ไม่ควรเลือกจากสีหรือรูปร่างก่อนแล้วค่อยพยายามทำให้ระบบไฟเข้ากับปลั๊กภายหลัง
ทำไมพาวเวอร์ปลั๊กพิกัดสูงจึงมักมีขนาดใหญ่กว่า
เมื่อเทียบพาวเวอร์ปลั๊กในตระกูลเดียวกัน รุ่น 16A, 32A และ 63A มักมีขนาดทางกายภาพต่างกัน เนื่องจากอุปกรณ์ที่ต้องรองรับกระแสสูงขึ้นต้องออกแบบหน้าสัมผัสและส่วนประกอบให้เหมาะกับพิกัดนั้น
หน้าสัมผัสที่ใช้กับกระแสสูงต้องควบคุมความต้านทานของจุดต่อและการเกิดความร้อนให้อยู่ในระดับที่เหมาะสม จึงไม่ใช่เรื่องแปลกที่รุ่นพิกัดสูงจะมีขนาดใหญ่กว่า รวมถึงมักใช้สายไฟและอุปกรณ์ประกอบที่เหมาะกับระดับกระแสนั้นด้วย
ความต่างด้านขนาดยังช่วยลดโอกาสนำปลั๊กคนละพิกัดมาเสียบสลับกันโดยไม่ตั้งใจในหลายรูปแบบของผลิตภัณฑ์ ดังนั้นถ้าเต้ารับเดิมเป็น 16A ก็ไม่ควรคิดว่าพาวเวอร์ปลั๊ก 32A จะต้องเสียบแทนได้ เพียงเพราะแรงดันและจำนวนขาดูใกล้เคียงกัน
Plug, Socket และ Connector ต่างกันอย่างไร

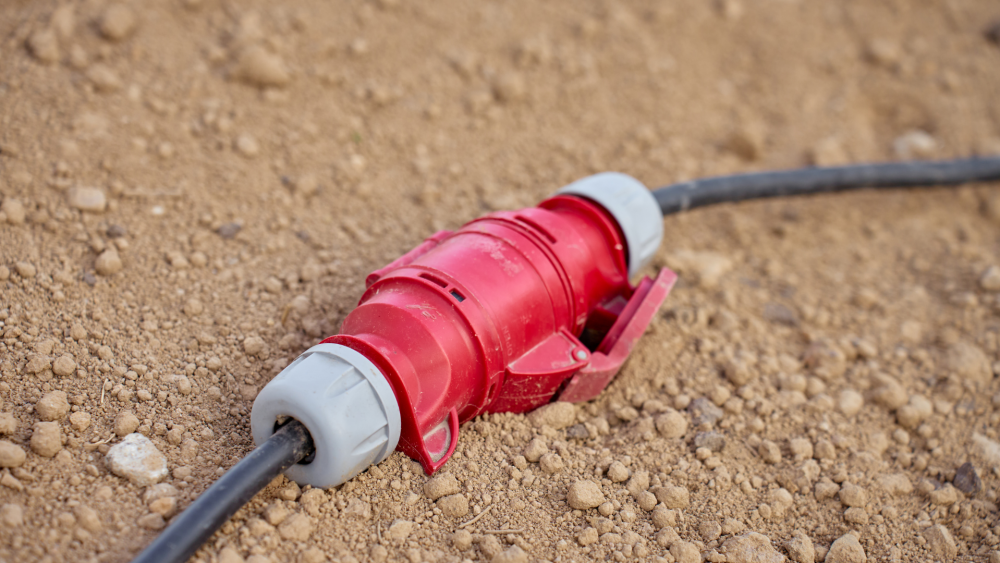

เวลาพูดถึงพาวเวอร์ปลั๊ก คนมักเรียกอุปกรณ์ทุกชิ้นรวมกันว่า “ปลั๊ก” แต่จริง ๆ ระบบเชื่อมต่ออุตสาหกรรมมีทั้งส่วนตัวผู้ ตัวเมีย เต้ารับติดผนัง เต้ารับติดเครื่อง และคอนเน็กเตอร์ที่ต่ออยู่กับสายไฟ
การแยกชื่อให้ถูกช่วยลดความสับสนเวลาเลือกสินค้า เพราะบางครั้งผู้ใช้อาจต้องการหัวต่อที่ติดกับสาย แต่กลับเลือกเป็นเต้ารับสำหรับติดผนัง หรือเลือกอุปกรณ์ที่มีพิกัดและจำนวนขาเหมือนกันแต่ถูกออกแบบสำหรับการติดตั้งคนละแบบ
ก่อนเลือกจึงควรดูว่าอุปกรณ์นั้นจะติดอยู่กับสาย ติดอยู่กับผนัง ติดบนตู้ หรือเป็นจุดรับไฟของเครื่องจักร เพราะรูปแบบการติดตั้งมีผลต่อชนิดของชิ้นส่วนที่ต้องใช้พอ ๆ กับพิกัดไฟฟ้า
พาวเวอร์ปลั๊กร้อนผิดปกติ ไม่ได้แปลว่าโหลดเกินอย่างเดียว
อาการพาวเวอร์ปลั๊กร้อนกว่าปกติเป็นสัญญาณที่ไม่ควรมองข้าม แต่สาเหตุไม่ได้มีเพียงการใช้กระแสเกินพิกัดเท่านั้น จุดต่อที่หลวม หน้าสัมผัสสกปรก ขั้วสัมผัสสึก หรือการเข้าหัวสายไม่แน่น ล้วนทำให้ความต้านทานบริเวณจุดต่อเพิ่มขึ้นและเกิดความร้อนสะสมได้
ถ้าปลั๊กเริ่มมีรอยคล้ำ ตัวเรือนเปลี่ยนรูป มีกลิ่นไหม้ หรือบริเวณขั้วต่อร้อนมากผิดปกติ ควรหยุดใช้งานและตรวจหาสาเหตุ ไม่ควรแก้ด้วยการเปลี่ยนไปใช้ปลั๊กแอมป์สูงขึ้นอย่างเดียว เพราะหากต้นเหตุอยู่ที่จุดต่อหรือการเดินสาย ปัญหาก็ยังคงอยู่
สำหรับงานที่ใช้งานต่อเนื่องหรือมีกระแสสูง การตรวจสภาพหน้าสัมผัส ความแน่นของจุดต่อ และสภาพของสายไฟเป็นระยะจึงมีความสำคัญมากพอ ๆ กับการเลือกพิกัดให้ถูกตั้งแต่แรก
ใช้กลางแจ้ง ต้องดู IP Rating เพิ่ม
พาวเวอร์ปลั๊กสำหรับงานอุตสาหกรรมไม่ได้หมายความว่าทุกรุ่นจะกันน้ำหรือกันฝุ่นได้เท่ากัน ความสามารถในการป้องกันต้องดูจาก IP Rating ของอุปกรณ์รุ่นนั้นโดยตรง

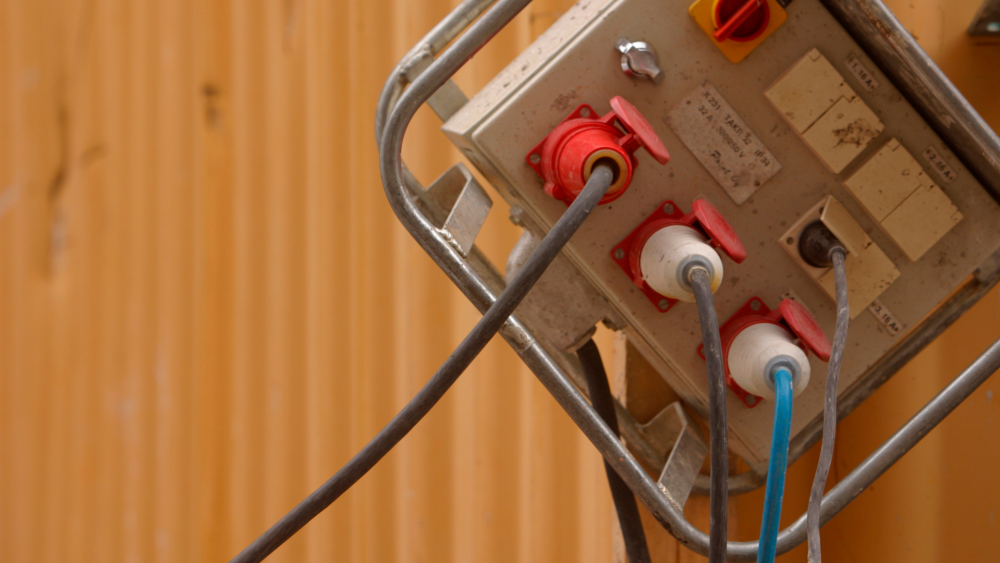

อุปกรณ์ที่ใช้ในโรงงานแห้ง ๆ อาจไม่จำเป็นต้องมีระดับการป้องกันเท่ากับหน้างานก่อสร้าง พื้นที่กลางแจ้ง จุดล้างเครื่องจักร หรือบริเวณที่มีละอองน้ำและฝุ่นอยู่เป็นประจำ หากเลือกอุปกรณ์ไม่เหมาะกับสภาพแวดล้อม ต่อให้พิกัดแรงดันและกระแสถูกต้องก็ยังมีโอกาสเกิดปัญหาเมื่อใช้งานจริง
อีกจุดที่ควรดูคือเงื่อนไขของค่า IP เพราะในอุปกรณ์บางรุ่นระดับการป้องกันอาจแตกต่างกันระหว่างตอนปิดฝาและตอนเสียบใช้งาน จึงควรอ่าน Datasheet หรือคู่มือของผู้ผลิตให้ครบ ไม่ควรดูจากตัวเรือนว่าดูหนาหรือมีฝาปิดแล้วสรุปว่าใช้งานกลางฝนได้ทั้งหมด
ก่อนเลือกพาวเวอร์ปลั๊ก ควรเริ่มดูจากอะไร
ถ้าต้องเลือก พาวเวอร์ปลั๊ก ใหม่ วิธีที่แม่นกว่าการเริ่มจากสีหรือรูปร่าง คือเริ่มจากข้อมูลของระบบไฟก่อนว่าอุปกรณ์ใช้แรงดันเท่าใด เป็นไฟเฟสเดียวหรือสามเฟส ต้องใช้นิวทรัลหรือไม่ มีสายดินอย่างไร และมีกระแสใช้งานตามพิกัดเท่าใด
จากนั้นจึงตรวจจำนวนขา พิกัดกระแส รูปแบบ Plug หรือ Socket ตำแหน่งสายดิน รวมถึง IP Rating หากต้องใช้ในพื้นที่ที่มีน้ำ ฝุ่น หรือสภาพแวดล้อมค่อนข้างหนัก และควรตรวจด้วยว่าสายไฟกับอุปกรณ์ป้องกันในวงจรเหมาะกับพิกัดที่เลือกหรือไม่
ถ้าเป็นการต่อเข้ากับเครื่องจักรที่มีระบบไฟเฉพาะ หรือไม่แน่ใจเรื่องจำนวนเฟส นิวทรัล ขนาดสาย และเบรกเกอร์ ควรอ้างอิง Nameplate แบบไฟฟ้า หรือให้ผู้มีความรู้ด้านระบบไฟตรวจสอบก่อนติดตั้ง ไม่ควรทดลองต่อสายจากสีของสายหรือจำนวนขาด้วยการคาดเดา
พาวเวอร์ปลั๊กจึงมีรายละเอียดมากกว่าการเลือกหัวที่เสียบเข้ากันได้ สีช่วยแยกกลุ่มแรงดันในระบบที่ใช้ Colour Coding ตาม IEC 60309 จำนวนขาช่วยบอกลักษณะของตัวนำ พิกัดกระแสบอกขอบเขตการใช้งานของอุปกรณ์ และตำแหน่งสายดินช่วยลดโอกาสนำปลั๊กต่างระบบมาเสียบเข้าด้วยกัน เมื่ออ่านข้อมูลเหล่านี้ร่วมกับระบบไฟของเครื่องจักรและสภาพหน้างาน การเลือกพาวเวอร์ปลั๊กก็จะตรงกับการใช้งานมากขึ้น และช่วยลดปัญหาที่เกิดจากการเลือกอุปกรณ์ผิดตั้งแต่ต้น
