เวลาใช้งานระบบลม ปั๊มลม และอะไหล่ส่วนต่าง ๆ โดยเฉพาะส่วนเล็ก ๆ อย่าง ข้อต่อสายลม อาจเป็นต้นเหตุของอาการที่ดูเหมือนปั๊มลมทำงานได้ตามปกติ ไม่มีเสียงลมรั่วตามสาย ไม่มีข้อต่อหลุด แต่พอใช้งานเครื่องมือลมจริง ก็รู้สึกว่าแรงไม่เต็มเหมือนเดิมครับ
เมื่ออุปกรณ์ที่ใช้ลมต่อเนื่องทำงานสะดุด สิ่งแรกที่หลายคนนึกถึงคงจะเป็น “ลมรั่ว หรือเปล่า?” แต่ความจริงแล้วระบบลมอาจสูญเสียแรงดันได้แม้จะไม่มีรอยรั่วเลย ปรากฏการณ์นี้เรียกว่า แรงดันตกในระบบลม หรือ Pressure Drop และหนึ่งในจุด ที่หลายคนมองข้ามมากที่สุดก็คือข้อต่อสายลม ที่เราใช้อยู่กับระบบ ทุกวัน

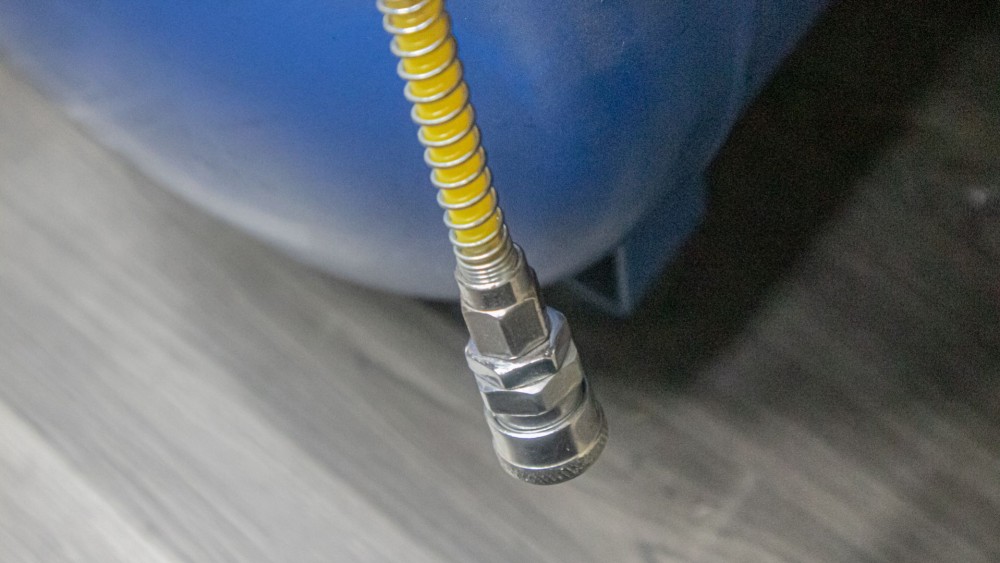

ข้อต่อสายลม อาจดูเป็นแค่ชิ้นส่วนเล็ก ๆ ที่ทำหน้าที่เชื่อมสายลมเข้าปั๊มลม เครื่องมือลม หรืออุปกรณ์ต่าง ๆ แต่ในมุมของการไหลของอากาศ ทุกจุดที่ทางเดินลมแคบลง เปลี่ยนทิศทาง หรือมีชิ้นส่วนขวางอยู่ภายใน ล้วนสร้างความต้านทาน ต่อการไหลได้ ถ้าระบบต้องการปริมาณลมสูง ความต้านทานเล็กน้อยที่ข้อต่อสายลมหนึ่งจุดอาจกลายเป็นแรงดันตกที่เห็นผลชัดเจนเมื่อถึงปลายทาง
ก่อนดู ข้อต่อสายลม: ทำไม แรงดันต้นทาง ปลายทางไม่เท่ากัน?

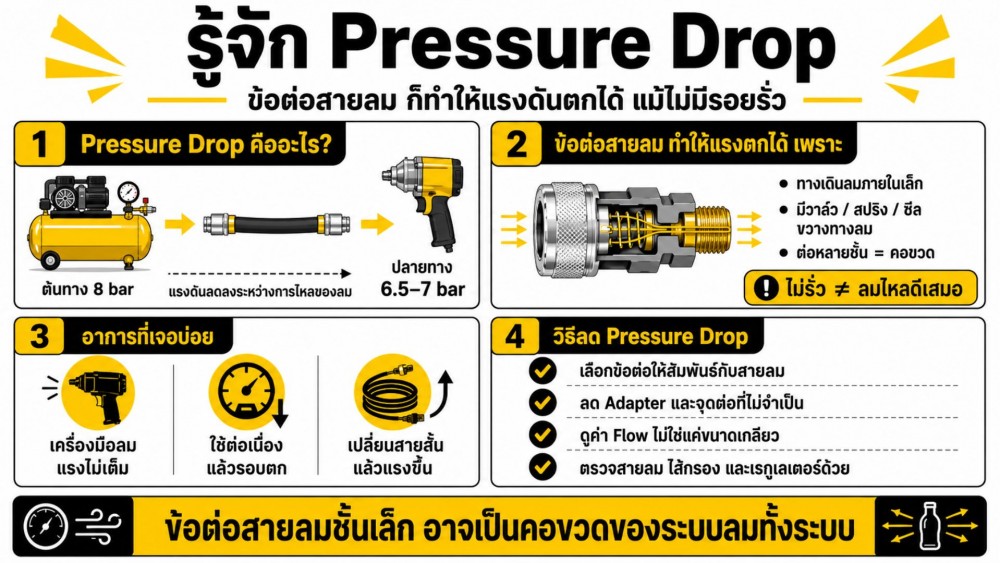

Pressure Drop หมายถึงความแตกต่างของแรงดัน ระหว่างสองตำแหน่งในระบบลม เมื่ออากาศกำลังไหลผ่าน ตัวอย่างง่าย ๆ
- ถังปั๊มลมอาจมีแรงดัน 8 bar
- เมื่อเปิดใช้งานเครื่องมือลมที่ปลายสาย แรงดันใกล้ตัวเครื่องอาจเหลือเพียง 6.5 หรือ 7 bar
- ระบบอาจไม่มีรอยรั่ว แรงดันส่วนไม่ได้หายไปเพราะอากาศรั่วออกสู่ภายนอก
- แรงดัน ถูกใช้ไปในการเอาชนะแรงต้าน ของท่อ สาย วาล์ว ไส้กรอง เรกูเลเตอร์ ข้องอ และข้อต่อสายลมต่าง ๆ ตลอดเส้นทาง

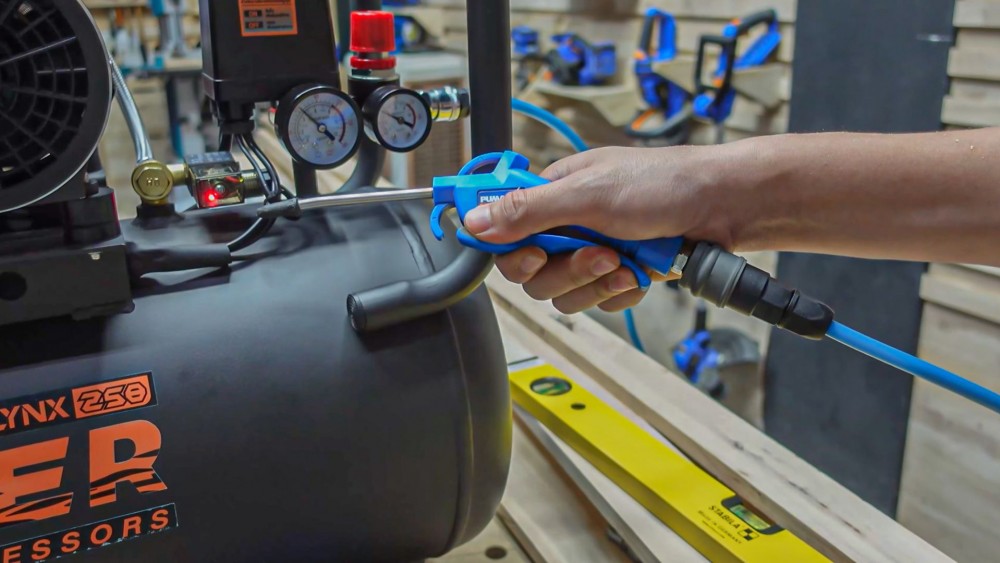

จุดสำคัญคือ Pressure Drop จะเห็นได้ชัดที่สุดตอนที่มี การไหลของลมจริง ถ้าปิดเครื่องมือลมและปล่อยระบบนิ่ง แรงดันตามตำแหน่งต่าง ๆ อาจค่อย ๆ สมดุลจนหน้าปัดแทบอ่านค่าได้เท่ากัน หลายคนจึงตรวจระบบตอนเครื่องยังไม่ทำงาน แล้วเข้าใจว่าแรงดันไม่มีปัญหา แต่พอเหนี่ยวไกปืนเป่าลม หรือใช้บล็อกลม ลมต้องไหลผ่านระบบในปริมาณมาก ความต้านทานตามจุดต่าง ๆ จึงเริ่มแสดงผล และแรงดันที่ปลายทางก็ลดลงทันที
การตรวจ Pressure Drop ไม่ควรดูเพียงค่าแรงดันตอนระบบหยุดนิ่ง แต่ควรสังเกตแรงดันขณะที่เครื่องมือลมกำลังทำงานด้วย และ ข้อต่อสายลม ก็เป็นปัจจัยที่สงผลได้เช่นกัน
ทำไม ข้อต่อสายลม ถึงทำให้แรงดันตกได้?
เพราะอะไร ข้อต่อสายลม ถึงเรียกว่า ”คอปเปอร์” แต่ไม่ได้เป็นทองแดง? ถ้ามองข้อต่อสายลม จากภายนอก หลายรุ่น อาจดูมีขนาดใหญ่ และแข็งแรง แต่สิ่งที่สำคัญต่อการไหลของอากาศจริง คือ ขนาดทางเดินลมภายใน ไม่ใช่ขนาดภายนอกของตัวข้อต่อครับ ข้อต่อสายลม แบบสวมเร็ว (Quick Coupler) ภายในมักมีวาล์ว สปริง ซีล หรือกลไกล็อกอยู่ในตัว ชิ้นส่วนเหล่านี้ อาจทำให้ช่องทางเดินลมมีขนาดเล็กกว่าสายลม ที่ต่อเข้ามาได้
สมมติว่าเราใช้สายลมที่มีเส้นผ่านศูนย์กลางภายในขนาดใหญ่ เพื่อรองรับเครื่องมือที่กินลมสูง แต่ตรงกลางระบบกลับมีข้อต่อ ที่ช่องทางลมขนาดเล็ก อากาศทั้งหมดต้องบีบให้ไหลผ่านช่องเล็กนั้น ผลลัพธ์ ก็คล้าย ๆ การบีบสายยางน้ำบางส่วน แม้ต้นทางจะมีแรงดันพอ ปริมาณการไหลที่ผ่านจุด จะจำกัด และแรงดันหลังจุดนั้นจะลดลงเมื่อมีการใช้งานจริง
ข้อต่อสายลม ไม่รั่ว ไม่ได้แปลว่าลมผ่านได้เต็มที่
“การรั่ว” กับ “ความต้านทานการไหล” เป็นคนละเรื่องกัน ข้อต่อสายลม ที่รั่ว คืออากาศบางส่วนหลุดออกจากระบบ แต่ข้อต่อที่สร้างแรงต้านสูง คืออากาศยังอยู่ในระบบทั้งหมด แต่ไหลผ่านจุดนั้นได้ยากขึ้น ดังนั้นเวลาตรวจระบบลม ให้ดูขนาดและรูปแบบของข้อต่อ ว่าเหมาะกับอัตราการไหลของเครื่องมือที่ใช้อยู่ด้วย หรือเปล่า
ข้อต่อสายลม หลายชั้น ยิ่งเพิ่ม Pressure Drop โดยไม่รู้ตัว
อีกพฤติกรรมหนึ่งที่พบได้บ่อยในหน้างาน คือการต่ออุปกรณ์เพิ่มไปเรื่อย ๆ เพื่อความสะดวกครับ เช่น จากปั๊มลมต่อเข้าเรกูเลเตอร์ จากนั้นผ่านข้อต่อสวมเร็ว เข้าสายลม ผ่านข้อต่อกลางสาย แล้วต่อสายเพิ่มอีกเส้น แล้วเข้าข้อต่อที่เครื่องมือลม
เมื่อมองข้อต่อสายลมทีละชิ้น อาจดูไม่มีอะไรผิดปกติ แต่เมื่อรวมกันทั้งระบบ อากาศอาจต้องผ่านจุดเปลี่ยนขนาดและกลไกวาล์วหลายครั้ง ข้อต่อหนึ่งตัวอาจสร้างความต่างของแรงดันเพียงเล็กน้อยจนแทบสังเกตไม่ได้ แต่ถ้ามีข้อต่อ วาล์ว ตัวแปลง และข้องอหลายจุดต่อเรียงกัน ความต้านทานรวมของระบบ อาจสูงพอที่จะทำให้เครื่องมือสูญเสียกำลัง อย่างเห็นได้ชัด
การใช้ข้อต่อสายลม ต่อแปลงหลายชั้น เช่น จากเกลียวใหญ่ลดเป็นเกลียวเล็ก แล้วกลับไปเพิ่มขนาดอีกครั้ง แม้จะประกอบเข้าด้วยกันได้ ก็ไม่ได้หมายความว่าการไหลของอากาศจะมีประสิทธิภาพ
ขนาดสายลมใหญ่ แต่ ข้อต่อสายลม เล็ก ก็ยังแรงดันตกได้
หลายคนแก้ปัญหาเครื่องมือลมแรงตกด้วยการเปลี่ยนสายลมให้ใหญ่ขึ้น ซึ่งเป็นแนวทางที่ถูกต้องในหลายกรณี โดยเฉพาะเมื่อต้องเดินสายระยะไกล แต่ถ้ายังใช้ข้อต่อสายลมเดิมที่มีรูทางเดินภายในเล็ก ผลลัพธ์ที่ได้ อาจไม่ดีขึ้นเท่าที่คิด
ดังนั้นเวลาขยายขนาดสายลม ควรตรวจสอบขนาดข้อต่อ และอุปกรณ์ประกอบทั้งหมดในเส้นทางด้วย เพราะประสิทธิภาพของระบบมักถูกจำกัดด้วยจุดที่แคบที่สุด ไม่ใช่จุดที่ใหญ่ที่สุด
อาการแบบไหน ที่อาจบอกว่า ข้อต่อสายลม ทำให้แรงตก?
อาการของ Pressure Drop จากข้อต่อมักทำให้หลายคนเข้าใจผิดว่าเครื่องมือลมเสีย หรือปั๊มลมเล็กเกินไปครับ ตัวอย่างเช่น
- หน้าปัดที่ถังปั๊มลมแสดงแรงดันสูงตามปกติ แต่พอใช้เครื่องมือแล้ว แรงลดทันที
- เครื่องมือทำงานดีในช่วงแรกแต่รอบตก เมื่อใช้นานขึ้น
- เปลี่ยนไปใช้สายสั้น แล้วเครื่องกลับทำงานได้ดีขึ้น
เมื่อถอดข้อต่อบางตัวออก และต่อเครื่องมือใกล้ปั๊มลมมากขึ้น เครื่องมือกลับมาทำงานแรงขึ้นอย่างชัดเจน นั่นเป็นสัญญาณว่าปัญหาอาจไม่ได้อยู่ที่กำลังของปั๊มลมเพียงอย่างเดียว แต่อยู่ที่เส้นทางการส่งลมระหว่างปั๊มกับเครื่องมือ และอีกกรณีคือเครื่องมือกินลมต่ำสามารถใช้งานได้ตามปกติ แต่เมื่อเปลี่ยนเป็นเครื่องมือที่ต้องการ CFM สูง ระบบแรงตก
เลือกข้อต่อสายลมยังไง ให้ลด Pressure Drop?
หากต้องการให้ระบบส่งลมได้เต็มประสิทธิภาพ ควรดูทั้งขนาดทางเดินภายใน รูปแบบ ข้อต่อสายลม และปริมาณลมที่ระบบต้องรองรับ โดยเฉพาะงานที่ใช้เครื่องมือลมกินลมสูง
ดู Flow ด้วย ไม่ใช่แค่ ขนาดเกลียว
ข้อต่อสายลม ที่มีเกลียวขนาดเดียวกัน ไม่ได้หมายความว่าจะให้อัตราการไหลเท่ากันเสมอครับ ผู้ผลิตบางรายจึงระบุค่าความสามารถในการไหล ของข้อต่อไว้ในสเปก ถ้าระบบเป็นงานอุตสาหกรรม หรือต้องการประสิทธิภาพสูง ข้อมูลเหล่านี้ควรใช้พิจารณาร่วมกับอัตราการใช้ลมของเครื่องมือ
สำหรับ การใช้งานทั่วไป อย่างน้อยควรเลือก ข้อต่อสายลม ที่มีขนาดสัมพันธ์กับสายลม และเครื่องมือ ไม่ลดขนาดทางเดิน โดยไม่จำเป็น และหลีกเลี่ยงการใช้ข้อต่อเล็กกับระบบที่ ใช้ลมปริมาณสูง
ลดจำนวนจุดต่อ ที่ไม่จำเป็น
ระบบลมย่อมต้องมีจุดเชื่อมต่ออยู่แล้วครับ แต่ควรหลีกเลี่ยงการต่อซ้อนหลายชั้นโดยไม่มีเหตุผล เช่น Adapter ต่อ Adapter หรือเพิ่ม ข้อต่อสายลม Quick Coupler หลายชุดในระยะสั้น ๆ เพื่อความสะดวกชั่วคราว แล้วปล่อยใช้งานถาวร
ถ้าระบบมีปัญหาแรงดันตก ควรไล่ตรวจจำนวนจุดต่อแล้วลดชิ้นส่วนที่ไม่จำเป็นออก เป็นหนึ่งในวิธีที่ทำได้ง่าย ก่อนจะตัดสินใจเปลี่ยนปั๊มลมเครื่องใหม่
ใช้มาตรฐาน ข้อต่อสายลม ให้เหมาะสมทั้งระบบ
ข้อต่อสวมเร็วมีหลายมาตรฐานและหลายขนาด แม้บางครั้งจะสามารถดัดแปลงให้ต่อกันได้ แต่การผสมหลายระบบอาจทำให้ต้องเพิ่ม Adapter หรือสร้างจุดลดขนาดโดยไม่จำเป็น การวางมาตรฐานข้อต่อให้เป็นระบบเดียวกันตั้งแต่ต้น หรือ อัพเกรดระบบลมด้วย ข้อต่อสายลม คุณภาพสูง จึงช่วยให้ทั้งการใช้งาน การบำรุงรักษา และการควบคุม Pressure Drop ทำได้ง่ายขึ้น
สายลมยาว ข้องอ ไส้กรอง และเรกูเลเตอร์ ก็ต้องตรวจพร้อมกัน
แต่ในระบบจริง Pressure Drop มักไม่ได้เกิดจากข้อต่อสายลม ชิ้นส่วนเดียวครับ ปัจจัยอื่น ๆ ยัง สามารถรวมกันจนทำให้แรงดันปลายทางลดลงได้ เช่น
- สายลมที่ยาวเกินไป
- สายที่มีขนาดภายในเล็ก
- ข้องอจำนวนมาก
- วาล์วเปิดไม่สุด
- ไส้กรองลมสกปรก
- เรกูเลเตอร์ที่มีความสามารถในการจ่ายลมไม่พอ
การแก้ปัญหาจึงควรมองระบบเป็นเส้นทางตั้งแต่ถังปั๊มลมจนถึงเครื่องมือ เริ่มจากดูแรงดันต้นทาง ตรวจขนาดสาย ดูความยาวของสาย จำนวนข้อต่อ ตัวกรอง วาล์ว และสุดท้ายวัดแรงดันใกล้เครื่องมือขณะใช้งาน ถ้าแรงดันตกมากเฉพาะตอนเปิดเครื่อง ก็มีความเป็นไปได้สูงว่าระบบ มีข้อจำกัดด้านการไหลอยู่บางจุด
Pressure Drop เล็กน้อยเป็นเรื่องปกติ ถ้าไม่มากจนกระทบงาน
ในระบบลมจริงแท บเป็นไปไม่ได้ครับ ที่จะทำให้ Pressure Drop เป็นศูนย์ เพราะอากาศต้องไหลผ่านสาย ท่อ วาล์ว ข้อต่อสายลม และอุปกรณ์หลายชนิด สิ่งที่ควรทำ คือไม่ใช่กำจัดแรงดันตกทั้งหมด แต่เป็นการออกแบบให้แรงดันตกอยู่ในระดับที่ไม่กระทบกับประสิทธิภาพของเครื่องมือ
ระบบที่ใช้เพียงปืนเป่าลมเล็ก ๆ กับสายสั้นอาจไม่ต้องให้ความสำคัญกับรายละเอียดของข้อต่อมากนัก แต่ระบบที่ใช้ บล็อกลม เครื่องเจียรลม เครื่องขัดการะดาษทรายลม กาพ่นสี หรือเครื่องมือลมหลายเครื่องพร้อมกัน จะมีความไวต่อข้อจำกัดด้านการไหลมากกว่า
การเลือกขนาดสาย และ ข้อต่อสายลม ให้เหมาะสม ส่งผลโดยตรงกับประสิทธิภาพการทำงาน
สรุป ข้อต่อสายลม ชิ้นเล็ก อาจเป็นคอขวดของระบบใหญ่ได้
เวลาระบบลม มีอาการแรงตก อย่าเพิ่งสรุปว่า ปั๊มลม เล็กเกินไป หรือรีบหารอยรั่วอย่างเดียว เพราะแรงดันอาจลดลงได้จาก Pressure Drop ที่เกิดจากความต้านทาน และ ข้อต่อสายลม ก็เป็นหนึ่งในจุด ที่สร้างความต้านทานนี้ได้ แม้จะไม่มีลมรั่วออกมาเลย
ข้อต่อที่มีทางเดินลมเล็กเกินไป การต่อ Adapter หลายชั้น การใช้ Quick Coupler หลายจุด หรือการลดขนาดทางเดินลมระหว่างสาย ล้วนสามารถกลายเป็นคอขวดได้ โดยเฉพาะเมื่อใช้งานเครื่องมือที่ต้องการปริมาณลมสูง
ถ้าพบว่าหน้าปัดปั๊มลมแสดงแรงดันปกติ แต่เครื่องมือปลายสาย กลับทำงานไม่เต็ม ลองตรวจระบบใหม่ตั้งแต่ต้นทางถึงปลายทาง ดูทั้งขนาดสายลม ความยาว จำนวนข้อต่อ ไส้กรอง เรกูเลเตอร์ และขนาดทางเดินลมของอุปกรณ์แต่ละตัว พร้อมตรวจแรงดันขณะเครื่องมือกำลังทำงานจริง
การทำให้เครื่องมือลมกลับมาแรงเต็มประสิทธิภาพ อาจไม่จำเป็นต้องซื้อปั๊มลมใหญ่ แค่ใช้ ข้อต่อสายลม เปิดทางให้ “ลมที่มีอยู่แล้ว” ไหลไปถึงปลายทางได้สะดวกขึ้น ก็อาจสร้างความแตกต่างได้มากกว่าที่คิด
