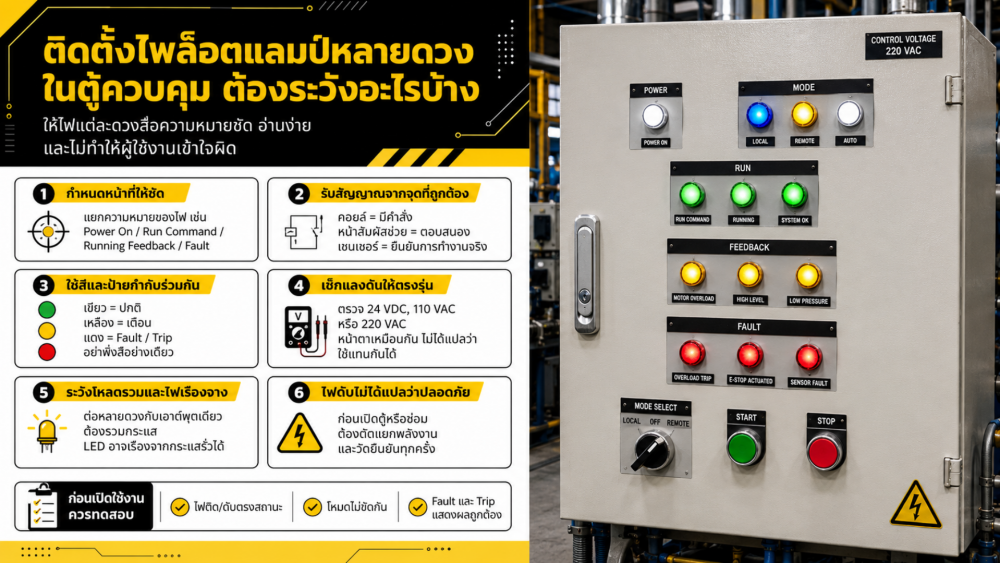

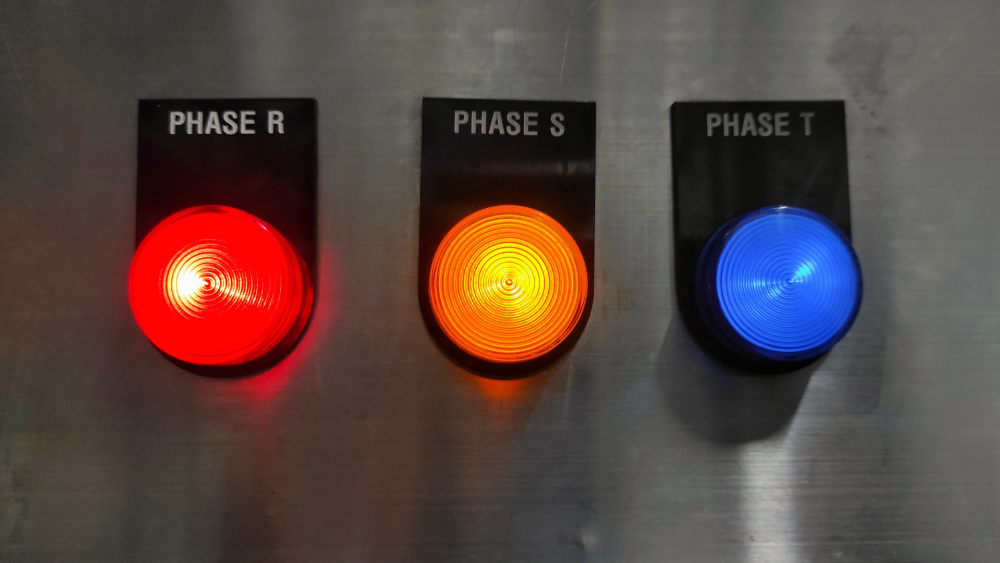

ไพล็อตแลมป์ในตู้ควบคุมมีหน้าที่ช่วยให้ผู้ใช้งานมองเห็นสถานะของระบบได้โดยไม่ต้องเปิดตู้หรือไล่ตรวจวงจรด้านใน บางดวงใช้บอกว่าตู้มีไฟเข้า บางดวงแสดงว่ามอเตอร์ได้รับคำสั่งให้ทำงาน ขณะที่อีกบางดวงมีไว้เตือนเมื่อโอเวอร์โหลดทำงานหรือระบบเกิดความผิดปกติ
เมื่อตู้หนึ่งมีไพล็อตแลมป์หลายดวง สิ่งที่ต้องระวังจึงไม่ได้มีแค่การเลือกสีหรือเจาะรูให้เรียงสวยเท่านั้น แต่ต้องพิจารณาว่าไฟแต่ละดวงกำลังบอกสถานะอะไร รับสัญญาณมาจากจุดไหน ใช้แรงดันเท่าไร และผู้ใช้งานจะตีความแสงที่เห็นได้ถูกต้องหรือไม่ เพราะหากต่อวงจรไม่เหมาะสม ไฟอาจติดทั้งที่เครื่องไม่ได้ทำงานจริง ดับทั้งที่บางส่วนของตู้ยังมีแรงดัน หรือแสดงสถานะซ้ำซ้อนจนสร้างความสับสนมากกว่าจะช่วยให้ตรวจสอบระบบได้ง่ายขึ้น
เริ่มจากกำหนดว่าไฟแต่ละดวงต้องการบอกอะไร
ก่อนเลือกสีและตำแหน่งติดตั้ง ควรกำหนดหน้าที่ของไพล็อตแลมป์แต่ละดวงให้ชัดเจนเสียก่อน เช่น ต้องการแสดงว่าตู้ได้รับไฟแล้ว ระบบอยู่ในโหมดอัตโนมัติ มอเตอร์ได้รับคำสั่งให้เดิน หรืออุปกรณ์ป้องกันได้ตัดวงจร
สถานะเหล่านี้ดูคล้ายกัน แต่ในทางวงจรมีความหมายต่างกัน ตัวอย่างเช่น ไฟที่ต่อหลังเมนเบรกเกอร์อาจบอกได้ว่ามีแรงดันเข้าสู่ตู้ แต่ไม่ได้ยืนยันว่าชุดควบคุมพร้อมทำงาน ส่วนไฟที่ต่อขนานกับคอยล์คอนแทคเตอร์จะบอกว่ามีการจ่ายแรงดันให้คอยล์ แต่ยังไม่สามารถยืนยันได้ว่าคอนแทคเตอร์ดูดสำเร็จ หน้าสัมผัสหลักนำไฟครบทุกเฟส หรือมอเตอร์กำลังหมุนจริง
ถ้าต้องการให้ไฟแสดงผลอย่างตรงไปตรงมา ควรแยกความหมายของสัญญาณออกเป็นระดับต่าง ๆ เช่น
- Power On แสดงว่าจุดที่นำสัญญาณมามีแรงดัน
- Run Command แสดงว่าระบบได้ส่งคำสั่งให้เครื่องทำงาน
- Contactor On แสดงว่าคอนแทคเตอร์ตอบสนองตามสถานะของหน้าสัมผัสช่วย
- Running Feedback แสดงผลการทำงานจริงจากเซนเซอร์หรืออุปกรณ์ป้อนกลับ
- Trip หรือ Fault แสดงว่าระบบป้องกันหรืออุปกรณ์ตรวจจับพบความผิดปกติ
การตั้งชื่อให้ชัดตั้งแต่ต้นช่วยลดปัญหาไฟ Run ติดอยู่ทั้งที่มอเตอร์ไม่หมุน หรือไฟ Ready ถูกเข้าใจผิดว่าเครื่องอยู่ในสภาพปลอดภัยสำหรับการซ่อม
เลือกจุดรับสัญญาณให้ตรงกับความหมายที่ต้องการ
หนึ่งในข้อผิดพลาดที่พบได้บ่อยคือ การเลือกจุดต่อเพียงเพราะอยู่ใกล้หรือเดินสายสะดวก ทั้งที่สัญญาณจากจุดนั้นไม่ได้สะท้อนสถานะที่ต้องการจริง ๆ
หากต้องการแสดงว่าระบบส่งคำสั่งให้มอเตอร์ทำงานแล้ว อาจรับสัญญาณจากเอาต์พุต PLC รีเลย์ควบคุม หรือวงจรคอยล์คอนแทคเตอร์ได้ แต่ไฟดวงนั้นควรตั้งชื่อให้สอดคล้องกับความหมาย เช่น Run Command ไม่ควรทำให้ผู้ใช้งานเข้าใจว่าเป็นการยืนยันว่ามอเตอร์หมุนแล้ว
หากต่อไฟผ่านหน้าสัมผัสช่วยของคอนแทคเตอร์ ข้อมูลที่ได้จะสะท้อนว่าคอนแทคเตอร์ตอบสนองต่อคำสั่งได้มากกว่าการต่อขนานกับคอยล์ อย่างไรก็ตาม หน้าสัมผัสช่วยทั่วไปไม่ได้ยืนยันว่าหน้าสัมผัสกำลังทุกขั้วทำงานสมบูรณ์ และไม่สามารถยืนยันสภาพของมอเตอร์หรือโหลดปลายทางได้
กรณีที่ต้องการทราบผลการทำงานจริง ควรใช้สัญญาณจากอุปกรณ์ป้อนกลับที่เหมาะกับระบบ เช่น เซนเซอร์วัดรอบ สวิตช์แรงดัน สวิตช์ตรวจการไหล ลิมิตสวิตช์ หรือเซนเซอร์ตำแหน่ง จุดรับสัญญาณจึงต้องเลือกจากสิ่งที่ต้องการยืนยัน ไม่ใช่เลือกจากตำแหน่งสายที่ต่อได้ง่ายที่สุด
ใช้สีอย่างมีระบบ และอย่าพึ่งสีเพียงอย่างเดียว

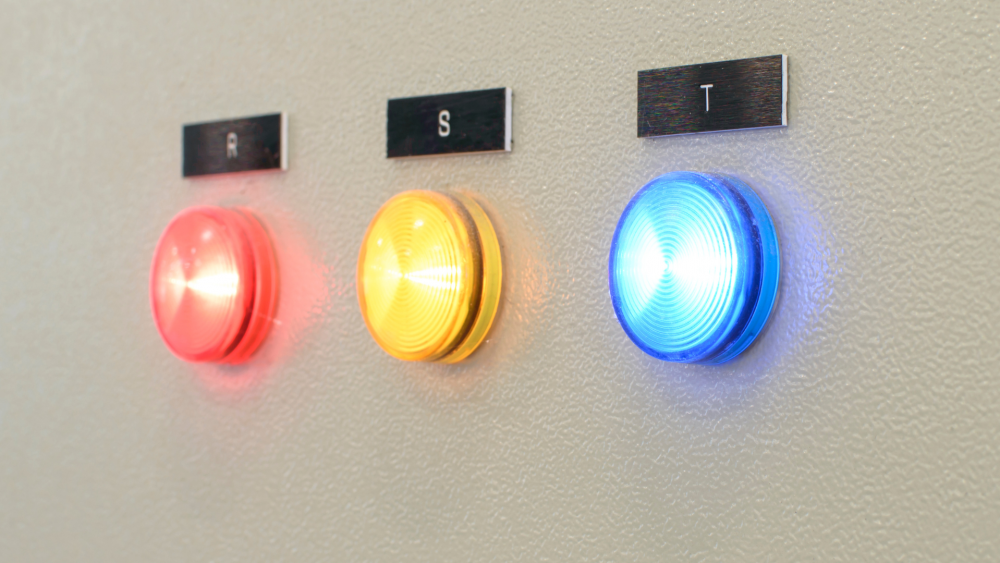

สีของไพล็อตแลมป์ช่วยให้ผู้ใช้งานแยกสถานะได้รวดเร็ว แต่ควรกำหนดให้เป็นระบบเดียวกันทั้งตู้ หรือถ้าเป็นไปได้ควรใช้แนวทางเดียวกันทั้งโรงงาน เพื่อไม่ให้ไฟสีเดียวกันมีความหมายต่างกันไปในแต่ละเครื่อง
โดยทั่วไป สีแดงมักใช้กับภาวะผิดปกติ อันตราย หรือสถานการณ์ที่ต้องให้ความสนใจอย่างเร่งด่วน สีเหลืองหรือสีอำพันใช้กับสถานะเตือนหรือภาวะที่ควรตรวจสอบ ส่วนสีเขียวมักใช้กับสภาวะปกติหรือปลอดภัย ขณะที่สีน้ำเงินอาจใช้กับสถานะที่ต้องการให้ผู้ปฏิบัติงานดำเนินการบางอย่าง อย่างไรก็ตาม ความหมายเฉพาะต้องยึดตามมาตรฐานที่โครงการใช้ การประเมินความเสี่ยง และข้อกำหนดภายในของสถานที่นั้น

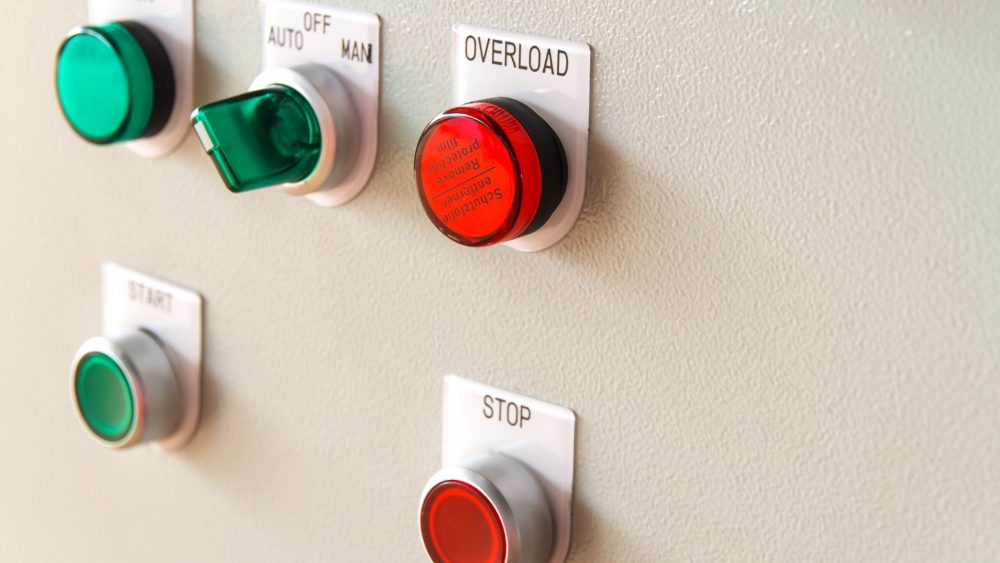

ไม่ควรกำหนดความหมายจากสีเพียงอย่างเดียว เพราะสภาพแสง ฝุ่น คราบน้ำมัน หรือเลนส์ที่ซีดจากอายุการใช้งานอาจทำให้แยกสีได้ยาก ผู้ใช้งานบางคนอาจมองเห็นสีบางคู่ไม่ชัดด้วย จึงควรมีป้ายกำกับหรือสัญลักษณ์อยู่ใกล้แต่ละดวง เช่น POWER, AUTO, MANUAL, MOTOR RUN, OVERLOAD TRIP หรือ SAFETY CIRCUIT FAULT
ชื่อบนหน้าตู้ควรตรงกับแบบวงจร คู่มือเครื่องจักร และข้อความในหน้าจอ HMI หากเรียกสถานะเดียวกันหลายชื่อ ผู้ดูแลระบบจะเสียเวลาแปลความหมายและมีโอกาสตรวจผิดจุดได้ง่าย
ตรวจแรงดันของไพล็อตแลมป์ทุกดวง ไม่ควรดูจากหน้าตา
ไพล็อตแลมป์ที่มีรูปร่าง สี และขนาดเท่ากัน อาจออกแบบมาสำหรับแรงดันต่างกัน เช่น 24 V AC/DC, 110–120 V AC หรือ 220–240 V AC ความแตกต่างนี้บางครั้งดูจากด้านหน้าไม่ได้ ต้องตรวจฉลากที่ตัวอุปกรณ์ รหัสรุ่น หรือเอกสารของผู้ผลิต
ตู้ควบคุมจำนวนมากมีแรงดันมากกว่าหนึ่งระดับอยู่ภายใน เช่น วงจรกำลังใช้ 380–400 VAC วงจรควบคุมบางส่วนใช้ 220 VAC และวงจร PLC ใช้ 24 VDC หากหยิบไพล็อตแลมป์ผิดรุ่นไปติดตั้ง อาจเกิดได้ตั้งแต่ไฟไม่ติด สว่างน้อยผิดปกติ ไปจนถึงโมดูล LED เสียหาย
การติดตั้งหลายดวงจึงควรระบุแรงดันไว้ทั้งในแบบวงจร รายการอุปกรณ์ และฉลากภายในตู้ ไม่ควรอาศัยความจำหรือคิดว่าไพล็อตแลมป์สีเดียวกันต้องใช้แรงดันเหมือนกันทั้งหมด
ระวังการต่อหลายดวงกับเอาต์พุตเดียวกัน
ในบางระบบ สถานะเดียวกันอาจต้องแสดงบนหน้าตู้หลายตำแหน่ง หรือแสดงทั้งที่หน้าตู้และแผงควบคุมระยะไกล จึงมีการนำไพล็อตแลมป์หลายดวงมาต่อขนานกับเอาต์พุตเดียวกัน
แม้ไพล็อตแลมป์แบบ LED แต่ละดวงมักใช้กระแสไม่มาก แต่เมื่อรวมหลายดวงเข้าด้วยกัน กระแสรวมอาจเข้าใกล้หรือเกินพิกัดของเอาต์พุต PLC รีเลย์ หรืออุปกรณ์สั่งงานได้ การตรวจสอบจึงต้องรวมกระแสของทุกดวง และดูข้อจำกัดของโหลดจากเอกสารผู้ผลิตด้วย หากมีข้อมูลเรื่องกระแสเริ่มต้นหรือข้อกำหนดสำหรับโหลด LED ก็ควรนำมาคำนวณร่วมกัน
การเพิ่มรีเลย์คั่นกลางหรือ Interposing Relay อาจเหมาะในบางกรณี แต่ไม่ควรมองว่าเป็นวิธีแก้ที่ใช้ได้กับทุกวงจร เพราะต้องพิจารณาพิกัดคอยล์ ชนิดของเอาต์พุต อายุหน้าสัมผัส และอุปกรณ์ป้องกันแรงดันย้อนร่วมด้วย หากเลือกไม่เหมาะสม รีเลย์เองอาจกลายเป็นโหลดที่ทำงานผิดปกติได้
ไฟ LED อาจเรืองจางทั้งที่เอาต์พุตปิดแล้ว
ไพล็อตแลมป์ LED ต้องการกระแสเพียงเล็กน้อยในการเปล่งแสง จึงอาจพบว่าไฟยังเรืองจางหรือกะพริบ ทั้งที่เอาต์พุตอยู่ในสถานะ Off สาเหตุอาจมาจากกระแสรั่วของเอาต์พุตโซลิดสเตต วงจร Snubber อุปกรณ์ป้องกันแรงดันกระชาก หรือการคัปปลิงจากสายที่เดินขนานกันเป็นระยะทางยาว
อาการนี้ไม่ได้หมายความว่าไพล็อตแลมป์เสียเสมอไป และไม่ควรแก้ด้วยการเพิ่มตัวต้านทานหรือโหลดเข้าไปโดยไม่มีการคำนวณ เพราะตัวต้านทานอาจเกิดความร้อนและเพิ่มภาระให้วงจรได้
ควรเริ่มจากตรวจชนิดของเอาต์พุต ค่า Off-state leakage current การเดินสาย และวงจรป้องกันที่ต่ออยู่ จากนั้นจึงเลือกวิธีแก้ตามคำแนะนำของผู้ผลิตอุปกรณ์ที่เกี่ยวข้อง หากไฟดวงนั้นใช้บอกสถานะสำคัญ อาการเรืองจางอาจทำให้ผู้ใช้งานเข้าใจผิด จึงไม่ควรปล่อยไว้โดยไม่ตรวจสอบ
จัดสายควบคุมให้ห่างจากแหล่งรบกวนเท่าที่ทำได้
สายของไพล็อตแลมป์มักอยู่ในกลุ่มวงจรควบคุม โดยเฉพาะระบบ 24 VDC หากเดินรวมกับสายมอเตอร์ สายกำลัง หรือสายเอาต์พุตของอินเวอร์เตอร์เป็นระยะทางยาว อาจได้รับผลจากการเหนี่ยวนำหรือการคัปปลิงระหว่างสายได้
ภายในตู้ควรแยกรางสายควบคุมกับสายกำลังตามความเหมาะสม หลีกเลี่ยงการม้วนสายส่วนเกินไว้ใกล้คอนแทคเตอร์ หม้อแปลง อินเวอร์เตอร์ หรืออุปกรณ์สวิตชิ่งกำลังสูง และจัดการสายกราวด์กับสายชิลด์ตามข้อกำหนดของระบบ
อย่างไรก็ตาม เมื่อไฟเกิดอาการกะพริบหรือเรืองจาง ไม่ควรสรุปทันทีว่าเป็นสัญญาณรบกวนจากอินเวอร์เตอร์เพียงอย่างเดียว เพราะจุดต่อหลวม แหล่งจ่ายไม่คงที่ กระแสรั่วจากเอาต์พุต หรือวงจร Suppression ก็ทำให้เกิดอาการใกล้เคียงกันได้เช่นกัน

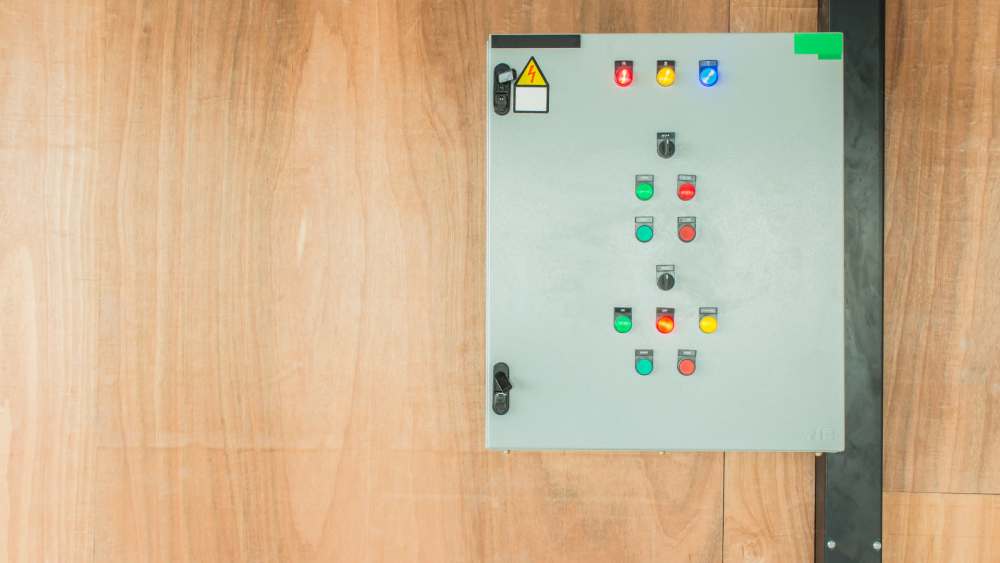

จัดกลุ่มและตำแหน่งให้ผู้ใช้งานมองแล้วเข้าใจทันที

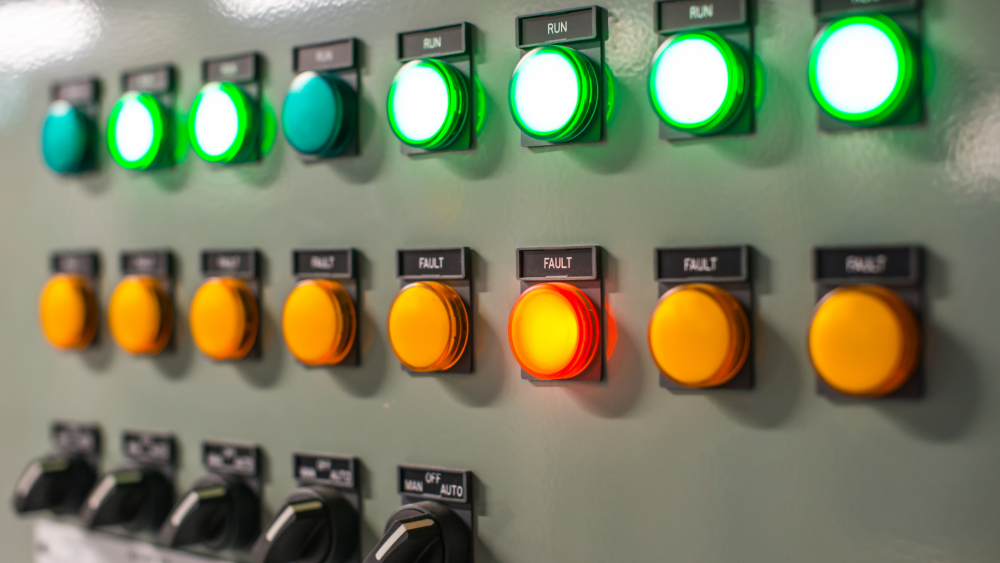

หน้าตู้ที่มีไพล็อตแลมป์หลายดวงไม่ควรจัดตามพื้นที่ว่างที่เหลืออยู่เท่านั้น แต่ควรวางตามลำดับและความสัมพันธ์ของสถานะ เช่น กลุ่มแหล่งจ่าย กลุ่มโหมดการทำงาน กลุ่มสถานะมอเตอร์ และกลุ่ม Fault หรือ Alarm
หากตู้ควบคุมปั๊มหลายตัว อาจจัดไฟ Power, Run และ Trip ของปั๊มแต่ละตัวไว้ในแนวเดียวกัน หรือแบ่งเป็นช่องของแต่ละเครื่องอย่างชัดเจน วิธีนี้ช่วยลดโอกาสที่ผู้ใช้งานจะมองไฟ Run ของเครื่องหนึ่งแล้วเข้าใจว่าเป็นของอีกเครื่อง
ตำแหน่งป้ายกำกับควรใช้รูปแบบเดียวกันทั้งหมด เช่น วางชื่อไว้ใต้ดวงไฟทุกดวง ไม่ควรสลับบางดวงไว้บน บางดวงไว้ล่าง เพราะเมื่อมีไฟจำนวนมาก สายตาจะไล่อ่านได้ยาก นอกจากนี้ยังควรตรวจจากตำแหน่งที่ผู้ใช้งานยืนจริง ไม่ใช่ดูเฉพาะตอนวางแบบบนหน้าจอ
ด้านหลังประตูตู้ก็ต้องมีพื้นที่เพียงพอสำหรับตัวไพล็อตแลมป์ โมดูลไฟ ขั้วต่อ และสายไฟ หากติดชิดกันมากเกินไป อาจขันขั้วไม่สะดวก สายเบียดกัน หรือถอดเปลี่ยนอุปกรณ์ภายหลังได้ยาก
ตรวจขนาดรูติดตั้ง ซีล และค่า IP ให้เหมาะกับหน้างาน
ไพล็อตแลมป์แต่ละรุ่นอาจใช้ขนาดรูติดตั้งต่างกัน เช่น 16, 22 หรือ 30 มิลลิเมตร แม้จะมีรุ่นที่หน้าตาใกล้เคียงกันก็ตาม ก่อนเจาะหน้าตู้จึงต้องตรวจขนาดจากเอกสารของผู้ผลิต ไม่ควรวัดจากตัวอย่างด้วยสายตาหรือใช้ขนาดที่คุ้นเคยโดยไม่ได้ตรวจรุ่นจริง
หลังเจาะควรลบคมและป้องกันสนิมบริเวณขอบรู โดยเฉพาะตู้เหล็กพ่นสี หากมีปะเก็น ซีล หรือแหวนยาง ต้องติดตั้งให้ครบและอยู่ในตำแหน่งที่ถูกต้อง เพราะไพล็อตแลมป์เป็นจุดที่เจาะทะลุประตูตู้ หากซีลไม่ดี ฝุ่น น้ำ หรือละอองสารเคมีอาจเข้าสู่ภายในได้
ค่า IP ที่ผู้ผลิตระบุอาจใช้กับด้านหน้าของอุปกรณ์เมื่อประกอบอย่างถูกต้อง ไม่ได้หมายความว่าด้านหลังหรือขั้วต่อจะได้รับการป้องกันในระดับเดียวกันเสมอ จึงควรอ่านรายละเอียดประกอบ และเลือกอุปกรณ์ให้เหมาะกับพื้นที่ เช่น ภายในอาคาร พื้นที่ล้างด้วยน้ำ พื้นที่มีฝุ่น หรือบริเวณกลางแจ้ง
วงจรแสดงผลต้องได้รับการป้องกันอย่างเหมาะสม
แม้ไพล็อตแลมป์จะใช้กระแสไม่สูง แต่สายและอุปกรณ์ในวงจรยังต้องได้รับการป้องกันจากกระแสผิดปกติ การเลือกฟิวส์ เบรกเกอร์ หรือการแบ่งกลุ่มวงจรควรสัมพันธ์กับขนาดสาย ความสามารถของแหล่งจ่าย และกระแสลัดวงจรที่อาจเกิดขึ้น
ไม่ได้หมายความว่าไพล็อตแลมป์ทุกดวงต้องมีฟิวส์แยกของตัวเองเสมอไป บางระบบอาจป้องกันเป็นกลุ่ม ขณะที่บางสถานะสำคัญอาจแยกวงจรเพื่อไม่ให้ความเสียหายจุดเดียวทำให้ไฟทั้งหมดดับพร้อมกัน รูปแบบที่เหมาะสมต้องพิจารณาจากการออกแบบตู้ ไม่สามารถตัดสินจากจำนวนหลอดเพียงอย่างเดียว
อีกเรื่องที่ต้องระวังคือจุดที่รับไฟมาเลี้ยง หากไฟ Power ต่อหลังอุปกรณ์ตัดวงจร ไฟดวงนั้นจะดับเมื่ออุปกรณ์ถูกปิด แต่ด้านขาเข้าของอุปกรณ์อาจยังมีแรงดันอยู่ ผู้ใช้งานจึงไม่ควรใช้การดับของไพล็อตแลมป์เป็นหลักฐานว่าภายในตู้ไม่มีไฟ
ไฟดับไม่ได้หมายความว่าวงจรปลอดแรงดัน
ไพล็อตแลมป์อาจดับได้จากหลายสาเหตุ เช่น โมดูล LED เสีย สายขาด ฟิวส์วงจรแสดงผลขาด หรือขั้วต่อหลวม แม้บริเวณอื่นในตู้จะยังมีแรงดันอยู่ก็ตาม
ก่อนเปิดตู้ ซ่อมบำรุง หรือสัมผัสส่วนของวงจร ต้องตัดแยกแหล่งพลังงานตามขั้นตอน ตรวจยืนยันว่าไม่มีแรงดันด้วยเครื่องมือวัดที่เหมาะสม และควบคุมการจ่ายไฟกลับโดยไม่ตั้งใจ ไพล็อตแลมป์มีหน้าที่ช่วยแสดงสถานะ แต่ไม่ใช่อุปกรณ์สำหรับพิสูจน์ว่าปลอดแรงดัน
หมายเลขสายและแบบวงจรต้องตรงกับของจริง
เมื่อตู้มีไพล็อตแลมป์หลายดวง สายจำนวนมากมักใช้แรงดันและขนาดใกล้เคียงกัน หากไม่มีหมายเลขสายหรือรหัสอุปกรณ์ การไล่วงจรภายหลังจะทำได้ยากและมีโอกาสต่อสลับสูง
ไพล็อตแลมป์แต่ละดวงควรมีรหัส เช่น H1, H2 หรือ PL1, PL2 ตามระบบเอกสารที่หน่วยงานใช้ พร้อมระบุชื่อสถานะ หมายเลข Terminal และจุดรับสัญญาณไว้ในแบบวงจร หลังติดตั้งหรือดัดแปลงต้องปรับแบบ As-built ให้ตรงกับของจริง ไม่ควรปล่อยให้หน้าตู้ แบบไฟฟ้า และการเดินสายภายในเป็นคนละข้อมูลกัน
ขั้วสายต้องรองรับจำนวนและชนิดของสายที่ใส่เข้าไป ไม่ควรยัดสายหลายเส้นในขั้วที่ผู้ผลิตไม่ได้ออกแบบไว้ การใช้เฟอร์รูลหรือหางปลาต้องเลือกให้ตรงกับหน้าตัดสาย และขันขั้วตามแรงบิดที่กำหนด เพื่อป้องกันสายหลวม ความร้อนสะสม และการขาดเป็นช่วง ๆ ขณะเปิดปิดประตูตู้
ทดสอบทุกสถานะก่อนเปิดใช้งาน
หลังติดตั้งเสร็จ ไม่ควรตรวจเพียงว่าไฟทุกดวงติดได้ แต่ต้องทดสอบว่าติดและดับในเงื่อนไขที่ถูกต้อง โดยจำลองการทำงานทีละสถานะตามแบบวงจร
ควรตรวจอย่างน้อยว่าไฟ Power ติดจากจุดจ่ายไฟที่กำหนด เมื่อเลือกโหมด Auto แล้วไฟ Manual ดับหรือไม่ เมื่อสั่งเครื่องทำงาน ไฟที่ระบุว่า Run Command, Contactor On หรือ Running Feedback แสดงผลตรงกับความหมายหรือไม่ รวมถึงทดสอบสภาวะ Trip และ Fault ด้วยวิธีที่ปลอดภัย
ควรตรวจอาการที่ไม่ควรเกิดร่วมด้วย เช่น ไฟสองโหมดติดพร้อมกัน ไฟ LED เรืองจางเมื่อปิดเอาต์พุต หรือไฟแสดง Fault ดับเมื่อวงจรควบคุมบางส่วนสูญเสียแหล่งจ่าย ทั้งที่ผู้ใช้งานควรยังได้รับการแจ้งเตือน
ตู้ที่มีระบบซับซ้อนอาจจัดทำรายการ Cause and Effect เพื่อระบุว่า เมื่อเกิดเหตุการณ์หนึ่ง ไฟใดควรติด ไฟใดควรดับ และอุปกรณ์ใดควรตอบสนอง วิธีนี้ช่วยให้ตรวจรับงานและแก้ไขวงจรในอนาคตได้เป็นระบบมากขึ้น
จำนวนไฟไม่สำคัญเท่ากับข้อมูลที่ผู้ใช้งานได้รับ
ตู้ควบคุมที่มีไพล็อตแลมป์จำนวนมากไม่ได้หมายความว่าจะใช้งานง่ายเสมอไป หากบางดวงแสดงข้อมูลซ้ำกัน ใช้สีไม่เป็นระบบ หรือติดจากจุดที่ไม่สะท้อนสภาพของเครื่องจริง ผู้ใช้งานอาจต้องเสียเวลาไล่วงจรเพิ่มเติม และอาจตัดสินใจผิดจากสถานะที่เห็น
การติดตั้งที่ดีควรทำให้ไฟแต่ละดวงมีหน้าที่ชัด ใช้แรงดันตรงรุ่น รับสัญญาณจากตำแหน่งที่เหมาะสม และจัดวางให้อ่านได้ง่าย เมื่อรวมกับป้ายกำกับ แบบวงจร และการทดสอบที่ครบถ้วน ไพล็อตแลมป์จะช่วยให้ผู้ใช้งานมองหน้าตู้แล้วเข้าใจได้ว่าเครื่องกำลังอยู่ในสถานะใด และควรตรวจสอบส่วนไหนต่อไป โดยไม่สร้างความเข้าใจผิดให้กับผู้ใช้งานหรือช่างซ่อมบำรุง
