ในงานไฟฟ้า โดยเฉพาะวงจรมอเตอร์ ปั๊มน้ำ พัดลม เครื่องจักร หรือระบบตู้คอนโทรล หลายคนมักได้ยินทั้งคำว่า โอเวอร์โหลด และ เบรกเกอร์ อยู่บ่อย ๆ จนบางครั้งเข้าใจว่าทั้งสองทำหน้าที่เหมือนกัน คือมีไว้ตัดไฟเมื่อกระแสไฟฟ้าผิดปกติ
ความเข้าใจนี้ถูกเพียงบางส่วน เพราะถึงแม้โอเวอร์โหลดและเบรกเกอร์จะเป็นอุปกรณ์ที่เกี่ยวข้องกับการป้องกันระบบไฟฟ้าเหมือนกัน แต่หน้าที่หลัก จุดประสงค์ และลักษณะการป้องกันนั้นไม่เหมือนกันทั้งหมด
พูดให้เข้าใจง่ายที่สุดคือ เบรกเกอร์เน้นป้องกันวงจรไฟฟ้าและสายไฟ ส่วนโอเวอร์โหลดเน้นป้องกันมอเตอร์จากการทำงานหนักเกินหรือความร้อนสะสม ดังนั้นในงานมอเตอร์จึงมักพบว่าอุปกรณ์ทั้งสองถูกใช้งานร่วมกัน ไม่ใช่เลือกใช้อย่างใดอย่างหนึ่งแทนกันเสมอไป
โอเวอร์โหลดคืออะไร
โอเวอร์โหลด หรือที่มักเรียกเต็ม ๆ ว่า โอเวอร์โหลดรีเลย์ เป็นอุปกรณ์ที่ใช้ป้องกันมอเตอร์จากภาวะโหลดเกิน กระแสเกินต่อเนื่อง หรือการทำงานหนักเกินค่าที่มอเตอร์ควรรับได้
เวลามอเตอร์ทำงานหนักกว่าปกติ เช่น ปั๊มน้ำฝืด ใบพัดติด สายพานตึงเกิน ลูกปืนเริ่มเสีย หรือโหลดที่มอเตอร์ขับมีแรงต้านมากขึ้น มอเตอร์มักจะกินกระแสสูงขึ้นตามไปด้วย หากปล่อยให้ทำงานต่อไปนาน ๆ อาจทำให้มอเตอร์ร้อน ขดลวดเสื่อม ฉนวนเสียหาย หรือถึงขั้นมอเตอร์ไหม้ได้ โอเวอร์โหลดจึงทำหน้าที่คอยตรวจจับกระแสของมอเตอร์ หากกระแสสูงเกินค่าที่ตั้งไว้เป็นระยะเวลาหนึ่ง อุปกรณ์จะสั่งตัดวงจรควบคุมเพื่อให้คอนแทคเตอร์หยุดจ่ายไฟเข้ามอเตอร์
จุดสำคัญคือโอเวอร์โหลดรีเลย์โดยทั่วไปไม่ได้ออกแบบมาเพื่อตัดกระแสลัดวงจรขนาดสูงโดยตรง แต่ถูกออกแบบมาเพื่อป้องกันมอเตอร์จากภาวะโหลดเกินและความร้อนสะสมเป็นหลัก
เบรกเกอร์คืออะไร
เบรกเกอร์หรือเซอร์กิตเบรกเกอร์เป็นอุปกรณ์ป้องกันวงจรไฟฟ้าที่ใช้กันทั่วไปในบ้าน อาคาร โรงงาน และตู้ควบคุมไฟฟ้า หน้าที่หลักคือป้องกันวงจรและสายไฟจากกระแสผิดปกติ เช่น กระแสเกินหรือไฟฟ้าลัดวงจร เมื่อกระแสในวงจรสูงเกินค่าที่ออกแบบไว้ เบรกเกอร์จะตัดวงจรเพื่อลดความเสี่ยงที่สายไฟจะร้อนเกิน ฉนวนเสียหาย หรือเกิดอันตรายจากไฟฟ้า
ในวงจรมอเตอร์ เบรกเกอร์มักติดตั้งไว้ด้านต้นทางของวงจรเพื่อป้องกันสายไฟและอุปกรณ์จากกระแสลัดวงจรหรือกระแสเกินรุนแรง
พูดง่าย ๆ คือเบรกเกอร์ป้องกัน "วงจรไฟฟ้า" ส่วนโอเวอร์โหลดป้องกัน "มอเตอร์" จากการทำงานหนักเกิน

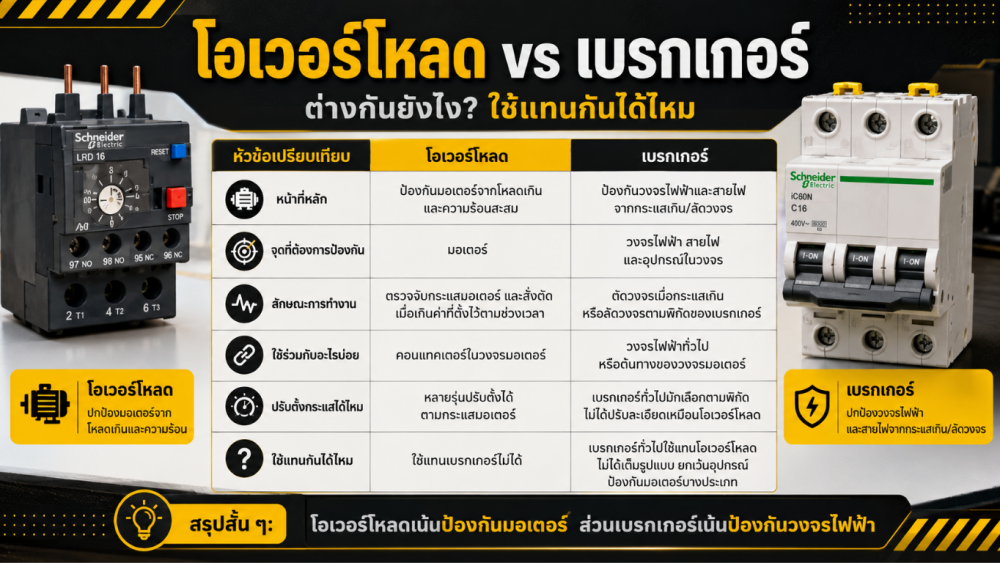

โอเวอร์โหลดกับเบรกเกอร์ต่างกันยังไง
จุดต่างที่สำคัญที่สุดของสองตัวนี้คือ สิ่งที่มันถูกออกแบบมาเพื่อป้องกัน
โอเวอร์โหลดดูแลมอเตอร์โดยเฉพาะ ไม่ว่าจะเป็นกระแสเกินที่ไหลต่อเนื่อง โหลดที่หนักเกินไป หรือความร้อนที่สะสมอยู่ข้างใน ส่วนเบรกเกอร์ทำหน้าที่คนละอย่าง คือดูแลวงจรไฟฟ้าและสายไฟ ตัดการทำงานทันทีเมื่อมีกระแสผิดปกติหรือเกิดไฟฟ้าลัดวงจร
เปรียบให้เห็นภาพง่ายๆ ก็ได้ว่า เบรกเกอร์คือด่านแรกของระบบไฟฟ้า มีหน้าที่รักษาสายไฟและวงจรทั้งหมดไม่ให้พัง ส่วน โอเวอร์โหลดคือหมอประจำตัวมอเตอร์ ที่คอยเช็กอยู่ตลอดว่าตอนนี้มอเตอร์กำลังทำงานหนักเกินร่างกายจะรับไหวไหม
ทำไมวงจรมอเตอร์มักต้องมีทั้งเบรกเกอร์และโอเวอร์โหลด
เพราะปัญหาในวงจรมอเตอร์ไม่ได้มีแค่ไฟฟ้าลัดวงจรอย่างเดียว ยังมีอีกหลายสถานการณ์ที่วงจรต้องรับมือ ทั้งโหลดหนัก มอเตอร์ฝืด กระแสสูงต่อเนื่อง ไฟตก หรือไฟไม่ครบเฟส ซึ่งแต่ละปัญหาก็ทำลายคนละจุด
นั่นคือเหตุผลที่ต้องใช้ทั้งสองตัวควบคู่กัน โดยแบ่งหน้าที่ให้ชัด เบรกเกอร์ดูแลวงจรและสายไฟ ส่วนโอเวอร์โหลดดูแลมอเตอร์ไม่ให้ทำงานหนักเกิน เมื่อทำงานร่วมกัน ระบบทั้งหมดก็ได้รับการป้องกันแบบครบวงจร

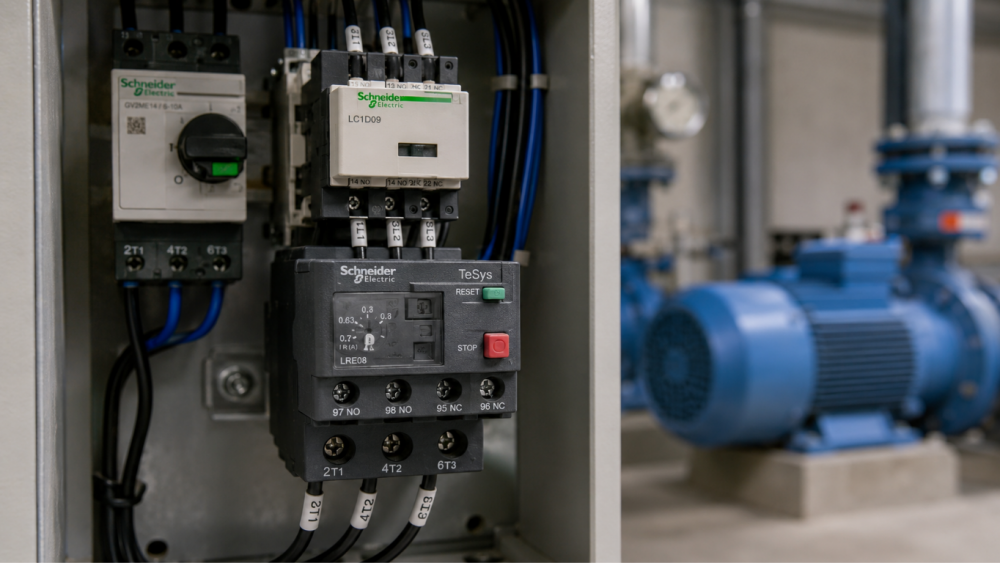

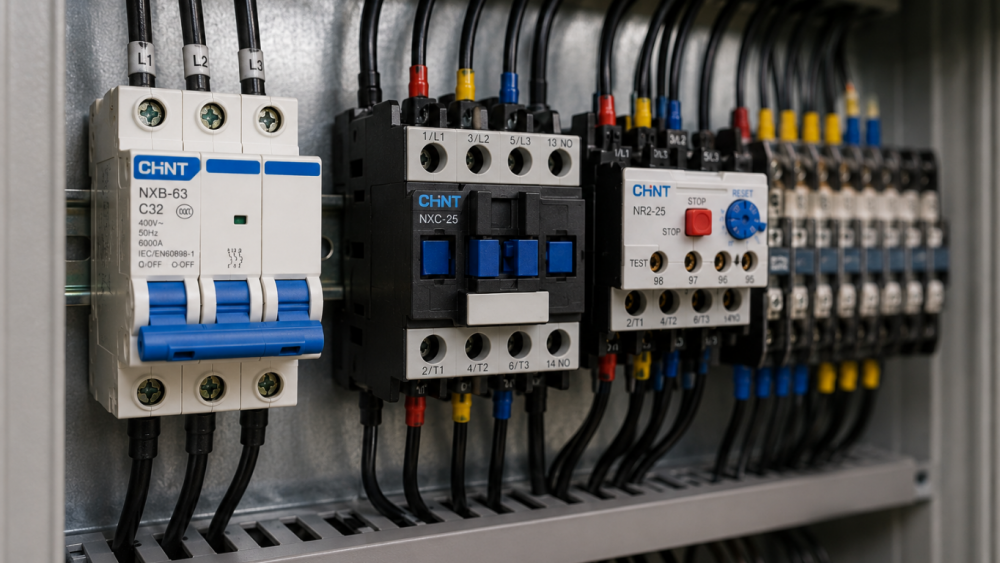

ลองดูโครงสร้างวงจรมอเตอร์พื้นฐานเป็นตัวอย่าง อุปกรณ์หลักที่มักเจอมีอยู่สามตัวคือ เบรกเกอร์ คอนแทคเตอร์ และโอเวอร์โหลด โดยเบรกเกอร์จะอยู่ต้นทางสุด ถัดมาคือคอนแทคเตอร์ที่ทำหน้าที่เปิด-ปิดการจ่ายไฟให้มอเตอร์ และท้ายสุดคือโอเวอร์โหลดที่คอยจับตากระแสอยู่ตลอด ถ้าวันไหนมอเตอร์กินกระแสเกินค่าที่ตั้งไว้ มันจะสั่งให้คอนแทคเตอร์ตัดการทำงานทันที
โอเวอร์โหลดใช้แทนเบรกเกอร์ได้ไหม
โดยทั่วไป ไม่ควรใช้โอเวอร์โหลดแทนเบรกเกอร์ เหตุผลคือ โอเวอร์โหลดไม่ได้ถูกออกแบบมาเพื่อรับมือกับไฟฟ้าลัดวงจร ถ้าเกิดกระแสลัดวงจรสูงๆ ขึ้นมาจริง โอเวอร์โหลดรีเลย์ทั่วไปไม่มีความสามารถพอที่จะตัดกระแสรุนแรงขนาดนั้นได้ มันถูกสร้างมาเพื่องานคนละแบบ
วงจรมอเตอร์จึงยังต้องมีเบรกเกอร์หรือฟิวส์ที่เหมาะสมอยู่ในวงจรเสมอ เพราะนั่นคือตัวที่ทำหน้าที่กันกระแสผิดปกติรุนแรงไม่ให้วิ่งเข้าสายไฟและวงจร สรุปง่ายๆ คือสองตัวนี้มีหน้าที่คนละเรื่องกัน โอเวอร์โหลดดูแลมอเตอร์ เบรกเกอร์ดูแลวงจร ขาดตัวใดตัวหนึ่งไปก็เหมือนปล่อยให้ระบบเปิดช่องโหว่เอาไว้
เบรกเกอร์ใช้แทนโอเวอร์โหลดได้ไหม
คำตอบขึ้นอยู่กับว่าเป็น เบรกเกอร์แบบไหน
ถ้าเป็นเบรกเกอร์ทั่วไปอย่าง MCB หรือ MCCB คำตอบคือไม่ควร เพราะเบรกเกอร์พวกนี้ถูกออกแบบมาเพื่อป้องกันวงจร ไม่ใช่มอเตอร์ และนั่นคือปัญหา เพราะมอเตอร์มีพฤติกรรมเฉพาะตัวที่วงจรทั่วไปไม่มี นั่นคือตอนสตาร์ท กระแสจะพุ่งสูงกว่าปกติหลายเท่าในช่วงเวลาสั้นๆ
ถ้าเลือกเบรกเกอร์ให้พอดีกับการใช้งานปกติ ก็มีสิทธิ์ตัดทุกครั้งที่สตาร์ทมอเตอร์ แต่ถ้าเลือกใหญ่ขึ้นเพื่อให้รับกระแสสตาร์ทได้ ก็เสี่ยงที่มอเตอร์จะไม่ได้รับการป้องกันเมื่อทำงานหนักเกินจริงๆ วนอยู่กับปัญหาแบบนี้
แต่ถ้าเป็นอุปกรณ์กลุ่ม Motor Protection Circuit Breaker หรือ Manual Motor Starter บางรุ่น เรื่องนี้ต้องพูดต่างออกไป เพราะอุปกรณ์พวกนี้ถูกออกแบบมาสำหรับงานมอเตอร์โดยเฉพาะ และรวมฟังก์ชันป้องกันทั้งโหลดเกินและลัดวงจรไว้ในตัวเดียว ตัวอย่างเช่น PKZ ของ Eaton หรือ Motor Starter Protector ของ Siemens ที่รวมทั้ง disconnect, short-circuit protection, motor control และ overload protection ไว้ครบในชิ้นเดียว
ดังนั้นคำตอบที่ถูกต้องกว่าการพูดเหมารวมคือ เบรกเกอร์ทั่วไปไม่ควรใช้แทนโอเวอร์โหลดรีเลย์ แต่อุปกรณ์ป้องกันมอเตอร์เฉพาะทางบางรุ่นทำได้ หากเลือกและติดตั้งตามพิกัดที่ผู้ผลิตกำหนด
ถ้ามีเบรกเกอร์แล้ว ยังต้องมีโอเวอร์โหลดไหม
สำหรับวงจรมอเตอร์ทั่วไป โดยเฉพาะมอเตอร์ที่ใช้งานต่อเนื่องอย่างปั๊มน้ำ พัดลม เครื่องจักร หรืออุปกรณ์ในโรงงาน คำตอบคือควรมี
เหตุผลคือเบรกเกอร์ตัดได้เมื่อกระแสพุ่งสูงผิดปกติในระดับที่มันรับไม่ไหว แต่มีสถานการณ์หนึ่งที่เบรกเกอร์มองไม่เห็น นั่นคือกรณีที่มอเตอร์กินกระแสสูงกว่าปกติไม่มาก แต่กินต่อเนื่องเป็นเวลานานจนความร้อนสะสมอยู่ข้างใน ถ้าไม่มีอุปกรณ์ที่คอยจับสัญญาณแบบนี้ มอเตอร์อาจเสื่อมหรือพังไปก่อนที่เบรกเกอร์จะรู้ตัวด้วยซ้ำ
ลองนึกภาพปั๊มน้ำที่มีเศษสิ่งสกปรกติดอยู่ที่ใบพัด หรือท่ออุดตันบางส่วน มอเตอร์ยังหมุนได้ปกติ ไม่มีอะไรดูผิดสังเกตจากภายนอก แต่ข้างในมันกำลังออกแรงมากกว่าเดิมและกินกระแสสูงขึ้นเรื่อยๆ ถ้าปล่อยทิ้งไว้ ความร้อนจะสะสมจนมอเตอร์ร้อนจัดในที่สุด นี่คือจุดที่โอเวอร์โหลดเข้ามาทำหน้าที่ได้ตรงจุดกว่า
ทำไมโอเวอร์โหลดไม่ตัดทันทีเหมือนเบรกเกอร์
เพราะมันไม่ได้ถูกออกแบบมาให้ทำแบบนั้น มอเตอร์ทุกตัวมีช่วงกระแสพุ่งสูงตอนสตาร์ท ถ้าโอเวอร์โหลดตัดทันทีที่เห็นกระแสขึ้น มอเตอร์ก็สตาร์ทไม่ติดทุกครั้ง ใช้งานจริงไม่ได้แน่นอน
โอเวอร์โหลดจึงทำงานโดยดูทั้ง "ระดับกระแส" และ "ระยะเวลา" ควบคู่กัน กระแสพุ่งสูงแค่ช่วงสั้นๆ แบบที่เกิดตอนสตาร์ทปกติ มันยังไม่ตัด แต่ถ้ากระแสสูงเกินค่าที่ตั้งไว้นานพอจนมอเตอร์เริ่มสะสมความร้อน ถึงจะสั่งตัดวงจรควบคุม
นี่คือเหตุผลที่โอเวอร์โหลดเก่งเรื่องป้องกันความร้อนสะสม แต่ไม่ใช่ตัวที่จะไปรับมือกับกระแสลัดวงจรรุนแรงแทนเบรกเกอร์ได้ แต่ละตัวเก่งคนละเรื่อง และนั่นคือเหตุผลที่ต้องมีทั้งคู่
ตัวอย่างอาการที่โอเวอร์โหลดอาจตัด
โอเวอร์โหลดตัดได้จากหลายสาเหตุ ทั้งฝั่งโหลด เช่น มอเตอร์ทำงานหนักเกิน ปั๊มติด ใบพัดติด สายพานตึงเกิน หรือลูกปืนเริ่มเสีย และฝั่งไฟฟ้า เช่น ไฟตกหรือไฟไม่ครบเฟส รวมถึงปัญหาจากการตั้งค่า เช่น ตั้งค่ากระแสโอเวอร์โหลดต่ำเกินไปหรือเลือกรุ่นที่ไม่เหมาะกับมอเตอร์
ถ้าโอเวอร์โหลดตัดบ่อย สิ่งที่ไม่ควรทำคือรีเซ็ตแล้วเปิดซ้ำไปเรื่อยๆ โดยไม่หาสาเหตุ เพราะมันกำลังบอกว่ามีบางอย่างผิดปกติอยู่ ไม่ว่าจะเป็นที่มอเตอร์ โหลด หรือระบบไฟฟ้า
ตัวอย่างอาการที่เบรกเกอร์อาจตัด
เบรกเกอร์จะตัดเมื่อกระแสในวงจรสูงเกินพิกัดที่มันรับได้ ไม่ว่าจะมาจากไฟฟ้าลัดวงจร การใช้โหลดรวมมากเกินไป หรือสายไฟและอุปกรณ์ในวงจรที่มีปัญหา เช่นเดียวกัน ถ้าเบรกเกอร์ตัด ควรตรวจสอบให้ชัดก่อนเปิดใหม่ทุกครั้ง โดยเฉพาะถ้าสงสัยว่าเกิดจากลัดวงจรหรืออุปกรณ์เสีย เพราะการกดเปิดซ้ำโดยไม่แก้ไขต้นเหตุอาจทำให้เสียหายหนักขึ้นหรือเกิดอันตรายได้
เลือกใช้งานยังไงให้เหมาะสม
จุดแรกที่ต้องถามตัวเองคือ วงจรนี้มีมอเตอร์ไหม? ถ้าเป็นวงจรทั่วไป เช่น วงจรปลั๊ก แสงสว่าง หรือจ่ายไฟทั่วไป เบรกเกอร์ก็เพียงพอในฐานะอุปกรณ์ป้องกันพื้นฐาน แต่ถ้าเป็นวงจรมอเตอร์ ควรมีทั้งสองอย่าง คือเบรกเกอร์ดูแลวงจร และโอเวอร์โหลดหรืออุปกรณ์ป้องกันมอเตอร์ดูแลตัวมอเตอร์โดยเฉพาะ

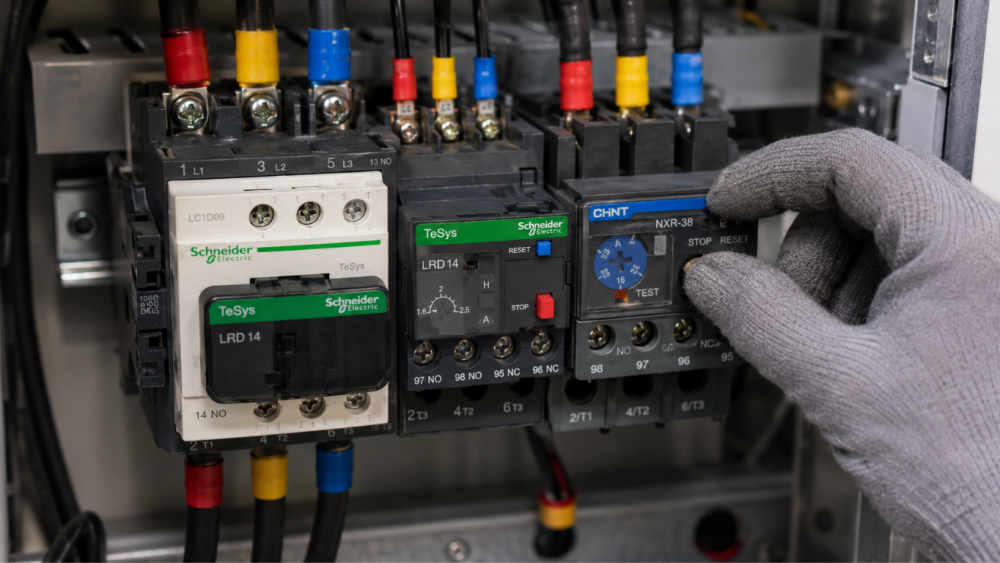

เลือกโอเวอร์โหลดยังไง
ให้ดูค่ากระแสใช้งานจากป้ายเนมเพลตของมอเตอร์ตัวนั้นโดยตรง ไม่ควรเลือกจากแรงม้าอย่างเดียว เพราะมอเตอร์แรงม้าเท่ากันอาจกินกระแสไม่เท่ากัน ขึ้นอยู่กับแรงดัน ประสิทธิภาพ รุ่น และลักษณะการใช้งาน
เลือกเบรกเกอร์ยังไง
ให้ดูขนาดสายไฟ พิกัดกระแสของวงจร ลักษณะโหลด และค่ากระแสลัดวงจรที่ต้องรองรับ สิ่งที่ไม่ควรทำคือเลือกเบรกเกอร์ใหญ่เกินไปเพียงเพราะไม่อยากให้ตัดบ่อย เพราะผลที่ได้คือสายไฟและอุปกรณ์ในวงจรไม่ได้รับการป้องกันที่เหมาะสม ซึ่งอันตรายกว่าที่คิด
ข้อเข้าใจผิดที่พบบ่อย
"มีเบรกเกอร์แล้วไม่ต้องมีโอเวอร์โหลดก็ได้"
ความจริงคือเบรกเกอร์ทั่วไปดูแลวงจร ไม่ใช่มอเตอร์ มันไม่ได้ถูกออกแบบมาให้จับสัญญาณโหลดเกินแบบที่โอเวอร์โหลดทำได้ ใช้เบรกเกอร์อย่างเดียวในวงจรมอเตอร์ก็เหมือนมีด่านหน้าแต่ไม่มีคนเฝ้าข้างใน
"โอเวอร์โหลดตัดบ่อย แปลว่าโอเวอร์โหลดเสีย"
ไม่เสมอไป โอเวอร์โหลดตัดเพราะมันทำงาน สาเหตุที่แท้จริงอาจอยู่ที่มอเตอร์ทำงานหนักเกิน โหลดฝืด ไฟตก ไฟไม่ครบเฟส หรือตั้งค่าไม่เหมาะกับมอเตอร์ตัวนั้น รีเซ็ตแล้วเปิดซ้ำโดยไม่หาสาเหตุคือการแก้ผิดจุด
"เพิ่มขนาดเบรกเกอร์หรือปรับค่าโอเวอร์โหลดให้สูงขึ้น เพื่อไม่ให้ตัดบ่อย"
นี่คือข้อเข้าใจผิดที่อันตรายที่สุดในสามข้อ เพราะการทำแบบนี้โดยไม่ตรวจสอบสาเหตุก่อน เท่ากับปิดสัญญาณเตือนแทนที่จะแก้ปัญหา อุปกรณ์ป้องกันจะไม่ทำงานในจุดที่ควรทำงาน และถ้ามีปัญหาจริงขึ้นมา มอเตอร์หรือสายไฟอาจเสียหายหนักกว่าที่ควรจะเป็น
โอเวอร์โหลดกับเบรกเกอร์ ใช้แทนกันได้ไหม
คำตอบสั้นๆ คือ ไม่ควร สองตัวนี้ถูกสร้างมาเพื่อดูแลคนละส่วน โอเวอร์โหลด ดูแลมอเตอร์ไม่ให้ร้อนหรือโหลดเกิน เบรกเกอร์ ดูแลวงจรและสายไฟไม่ให้โดนกระแสลัดวงจรทำลาย เอาตัวหนึ่งไปทำหน้าที่ของอีกตัวก็เหมือนส่งคนผิดคนไปทำงานผิดจุด ระบบยังดูเหมือนทำงานได้ แต่ช่องโหว่ก็อยู่ตรงนั้น
ข้อยกเว้นมีอยู่กรณีเดียวคืออุปกรณ์ป้องกันมอเตอร์เฉพาะทาง เช่น Motor Protection Circuit Breaker หรือ Manual Motor Starter ที่ผู้ผลิตออกแบบมาให้รวมฟังก์ชันทั้งสองไว้ในตัวเดียว แต่ก็ยังต้องเลือกพิกัดให้ถูกต้องตามที่ผู้ผลิตกำหนด ไม่ใช่เอามาใช้แบบเหมาๆ
สุดท้ายแล้วสิ่งที่สำคัญที่สุดในวงจรมอเตอร์คือการเลือกอุปกรณ์ให้เหมาะสมตั้งแต่แรก เพราะนั่นคือสิ่งที่ช่วยให้มอเตอร์ไม่ไหม้ เบรกเกอร์ไม่ตัดผิดจังหวะ และระบบทำงานได้ปลอดภัยในระยะยาว ไม่ใช่แค่วันแรกที่เปิดเครื่อง
