เวลาเลือกซื้อ ไพล็อตแลมป์ หรือ Pilot Lamp หลายคนมักดูจากสีของหลอดก่อน เช่น ต้องการสีแดง สีเขียว สีเหลือง สีขาว หรือสีน้ำเงิน เพื่อใช้แสดงสถานะบนหน้าตู้คอนโทรล แต่สิ่งที่สำคัญไม่แพ้สีและขนาดติดตั้งคือ “แรงดันไฟ” ของไพล็อตแลมป์ เพราะไพล็อตแลมป์ไม่ได้ใช้ไฟเท่ากันทุกรุ่น

รุ่นที่พบได้บ่อยในงานตู้คอนโทรล ได้แก่ ไพล็อตแลมป์ 24V, ไพล็อตแลมป์ 110V และไพล็อตแลมป์ 220V ซึ่งแต่ละแบบเหมาะกับระบบไฟคนละลักษณะ ถ้าเลือกแรงดันไม่ตรงกับวงจร อาจทำให้หลอดไม่ติด ติดผิดปกติ เสียเร็ว หรือในบางกรณีอาจเกิดความเสียหายกับอุปกรณ์ได้

บทความนี้จะพาไปรู้ว่า ไพล็อตแลมป์ 24V, 110V และ 220V ต่างกันยังไง ใช้กับงานแบบไหน และถ้าเลือกผิดจะมีปัญหาอะไรบ้าง เพื่อให้เลือกซื้อได้ถูกต้องก่อนนำไปติดตั้งในตู้คอนโทรล

ไพล็อตแลมป์คืออะไร ทำหน้าที่อะไรในตู้คอนโทรล

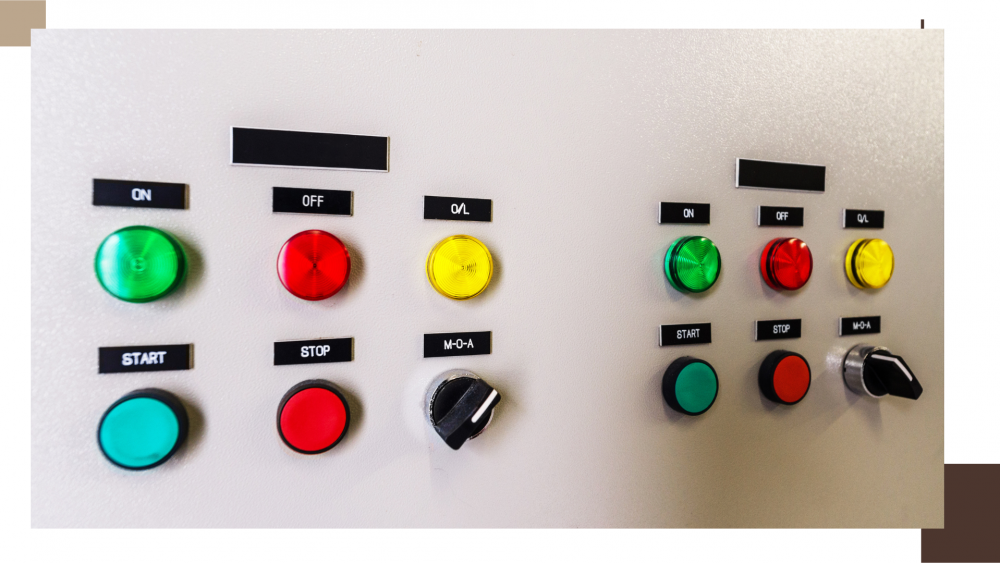

ไพล็อตแลมป์ คือไฟแสดงสถานะที่นิยมติดตั้งบนหน้าตู้คอนโทรล ตู้ไฟฟ้า หรือเครื่องจักร เพื่อบอกให้ผู้ใช้งานรู้ว่าระบบกำลังอยู่ในสถานะใด เช่น มีไฟเข้า เครื่องทำงาน เครื่องหยุด มี Alarm เกิด Overload หรือระบบพร้อมใช้งาน

ไพล็อตแลมป์ไม่ได้มีหน้าที่สั่งงานเหมือนปุ่มกด แต่มีหน้าที่ “แสดงผล” ให้มองเห็นได้ง่ายจากหน้าตู้ เช่น ไฟสีเขียวอาจใช้แสดงสถานะ Run หรือ Power On ไฟสีแดงอาจใช้แสดง Alarm หรือ Stop ส่วนไฟสีเหลืองอาจใช้แจ้งเตือน Warning ทั้งนี้ความหมายของสีควรยึดตามการออกแบบของแต่ละระบบหรือมาตรฐานของหน้างานเป็นหลัก

สิ่งสำคัญคือ แม้ไพล็อตแลมป์จะหน้าตาคล้ายกัน ขนาดเท่ากัน หรือเป็นสีเดียวกัน แต่ถ้าแรงดันไฟไม่ตรงกัน ก็ไม่สามารถเลือกใช้แทนกันได้เสมอไป

ไพล็อตแลมป์ 24V, 110V และ 220V ต่างกันตรงไหน

ความต่างหลักของไพล็อตแลมป์ทั้ง 3 แบบคือ แรงดันไฟที่หลอดถูกออกแบบมาให้ใช้งาน โดยต้องเลือกให้ตรงกับวงจรควบคุมหรือแหล่งจ่ายไฟในตู้คอนโทรล

พูดให้เข้าใจง่ายคือ ถ้าตู้คอนโทรลใช้วงจรควบคุม 24V ก็ควรใช้ไพล็อตแลมป์ 24V ถ้าระบบจ่ายไฟแสดงสถานะ 110V ก็ควรใช้รุ่น 110V และถ้าต้องการแสดงสถานะจากไฟ 220V ก็ต้องเลือกไพล็อตแลมป์ 220V

ห้ามเลือกจากคำว่า “Pilot Lamp 22mm” อย่างเดียว เพราะ 22mm มักหมายถึงขนาดติดตั้งหรือขนาดรูเจาะ ไม่ได้บอกว่าใช้ไฟกี่โวลต์

ไพล็อตแลมป์ 24V คืออะไร เหมาะกับงานแบบไหน

ไพล็อตแลมป์ 24V คือไฟแสดงสถานะที่ออกแบบมาให้ใช้กับแรงดัน 24 โวลต์ ซึ่งพบได้บ่อยในวงจรควบคุมเครื่องจักร ระบบอัตโนมัติ ตู้คอนโทรลที่ใช้ PLC หรือระบบที่ต้องการใช้แรงดันควบคุมต่ำเพื่อความปลอดภัย

ในงานอุตสาหกรรม หลายระบบนิยมใช้ไฟควบคุม 24VDC เพราะปลอดภัยกว่าแรงดันสูง ลดความเสี่ยงต่อผู้ปฏิบัติงาน และเหมาะกับการเชื่อมต่อกับอุปกรณ์ควบคุม เช่น เซนเซอร์ รีเลย์ PLC หรืออุปกรณ์ Automation ต่าง ๆ

ตัวอย่างงานที่มักใช้ไพล็อตแลมป์ 24V เช่น ตู้ควบคุมเครื่องจักรอัตโนมัติ ตู้ควบคุมสายพาน ตู้ควบคุมปั๊มที่ใช้วงจรควบคุมไฟต่ำ ตู้ PLC หรือระบบที่แยกไฟควบคุมออกจากไฟกำลัง

จุดที่ต้องระวังคือ 24V มีทั้ง 24VAC และ 24VDC ดังนั้นก่อนซื้อควรดูให้ชัดว่าไพล็อตแลมป์รองรับ AC, DC หรือ AC/DC เพราะถ้าเลือกชนิดไฟไม่ตรง อาจทำให้หลอดไม่ติดหรือทำงานผิดปกติได้

ไพล็อตแลมป์ 110V คืออะไร เหมาะกับงานแบบไหน

ไพล็อตแลมป์ 110V คือไฟแสดงสถานะที่ออกแบบมาให้ใช้กับแรงดัน 110 โวลต์ พบได้ในเครื่องจักรบางประเภท ตู้คอนโทรลบางมาตรฐาน หรือเครื่องจักรนำเข้าจากบางประเทศที่ใช้แรงดันควบคุม 110V

ในประเทศไทย อาจพบไพล็อตแลมป์ 110V ไม่บ่อยเท่า 24V หรือ 220V แต่ก็ยังมีใช้งานในบางหน้างาน โดยเฉพาะเครื่องจักรที่ออกแบบวงจรควบคุมมาเฉพาะ หรือระบบที่มีหม้อแปลงควบคุมจ่ายไฟ 110V ให้กับอุปกรณ์หน้าตู้

ตัวอย่างเช่น เครื่องจักรนำเข้า ตู้คอนโทรลเก่า ตู้ควบคุมที่ใช้ Control Transformer หรือระบบที่ออกแบบให้วงจรควบคุมใช้แรงดัน 110VAC

ข้อควรระวังคือ อย่าเดาว่าเป็น 220V เพียงเพราะอยู่ในตู้ไฟโรงงาน เพราะบางตู้มีหม้อแปลงลดแรงดันจาก 220V หรือ 380V ลงมาเป็น 110V สำหรับวงจรควบคุม ถ้าซื้อไพล็อตแลมป์ 220V ไปใส่แทน 110V หลอดอาจติดอ่อนมากหรือไม่ติด และถ้าซื้อ 24V ไปใส่ในวงจร 110V ก็เสี่ยงทำให้หลอดเสียทันที

ไพล็อตแลมป์ 220V คืออะไร เหมาะกับงานแบบไหน

ไพล็อตแลมป์ 220V คือไฟแสดงสถานะที่ออกแบบมาให้ใช้กับแรงดัน 220 โวลต์ มักพบในตู้ไฟฟ้าทั่วไป ตู้ควบคุมปั๊ม ตู้ควบคุมมอเตอร์ หรืองานที่ต้องการแสดงสถานะว่ามีไฟเข้า มีไฟจ่าย หรือวงจรใดวงจรหนึ่งกำลังทำงาน

ไพล็อตแลมป์ 220V เป็นรุ่นที่พบได้บ่อย เพราะสามารถนำไปใช้กับระบบไฟบ้านหรือไฟโรงงานบางส่วนได้โดยตรงในกรณีที่วงจรออกแบบให้ไฟแสดงสถานะใช้แรงดัน 220VAC

ตัวอย่างงานที่มักใช้ไพล็อตแลมป์ 220V เช่น ไฟแสดง Power On บนตู้ไฟ ไฟแสดงสถานะปั๊มน้ำทำงาน ไฟแสดงสถานะมอเตอร์ทำงาน หรือไฟแสดงสถานะว่ามีไฟเข้าแต่ละวงจร

อย่างไรก็ตาม การใช้ไพล็อตแลมป์ 220V ต้องระวังเรื่องความปลอดภัยมากกว่าไฟแรงดันต่ำ เพราะเกี่ยวข้องกับไฟแรงดันสูง หากติดตั้งผิด ต่อสายไม่แน่น หรือไม่มีการป้องกันที่เหมาะสม อาจเกิดความเสี่ยงต่อผู้ใช้งานและอุปกรณ์ได้ จึงควรให้ช่างไฟหรือผู้มีความรู้เป็นผู้ติดตั้ง

24V, 110V และ 220V เลือกใช้ต่างกันยังไง

วิธีเลือกไม่ได้ดูจากความสว่างหรือขนาดหลอดเป็นหลัก แต่ต้องดูว่า วงจรที่จะนำไปต่อมีแรงดันเท่าไร

ถ้าวงจรควบคุมใช้ไฟ 24V ให้เลือกไพล็อตแลมป์ 24V ถ้าวงจรควบคุมใช้ 110V ให้เลือกไพล็อตแลมป์ 110V และถ้าวงจรใช้ไฟ 220V ให้เลือกไพล็อตแลมป์ 220V

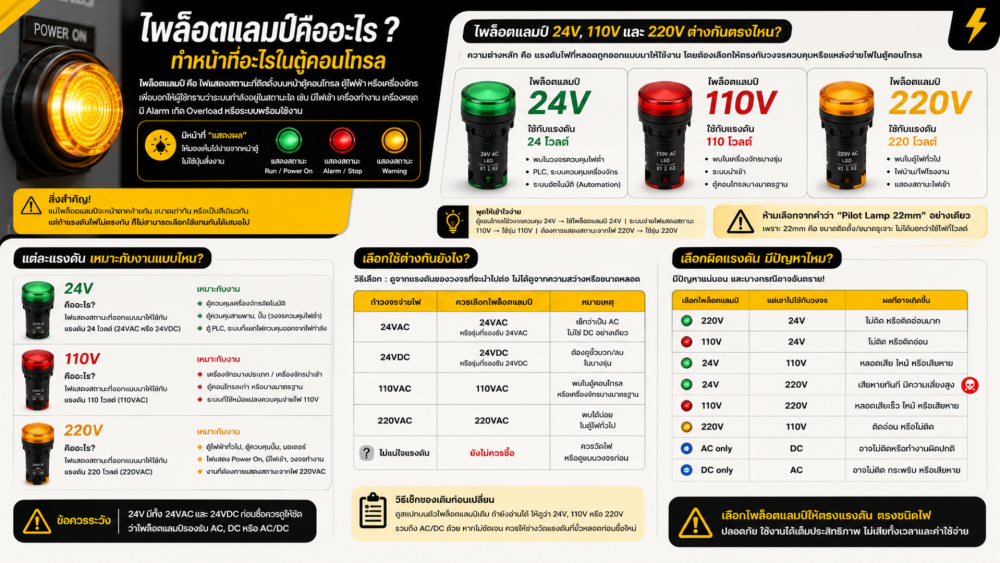

ตารางนี้ช่วยให้เห็นภาพง่ายขึ้น

ถ้าเป็นตู้เดิมและต้องการเปลี่ยนอะไหล่ วิธีที่ง่ายที่สุดคือดูสเปกบนตัวไพล็อตแลมป์เดิม ถ้ายังอ่านได้ ให้ดูว่าระบุ 24V, 110V หรือ 220V รวมถึง AC/DC ด้วย แต่ถ้าตัวเดิมไม่มีสเปกชัดเจน ควรให้ช่างวัดแรงดันที่ขั้วหลอดก่อนซื้อใหม่

เลือกผิดแรงดันมีปัญหาไหม

มีปัญหาแน่นอน และบางกรณีอาจอันตรายด้วย เพราะไพล็อตแลมป์แต่ละรุ่นถูกออกแบบให้ใช้กับแรงดันเฉพาะ หากเลือกแรงดันไม่ตรงกับวงจร อาการที่เกิดขึ้นจะต่างกันตามกรณี

ใช้ไพล็อตแลมป์ 220V กับวงจร 24V

กรณีนี้หลอดมักจะ ไม่ติด หรืออาจติดอ่อนมากจนแทบมองไม่เห็น เพราะแรงดันจากวงจรต่ำกว่าที่หลอดต้องการมาก แม้จะไม่ใช่กรณีที่เสี่ยงหลอดไหม้ทันที แต่ทำให้ใช้งานไม่ได้และแสดงสถานะผิดพลาด

ตัวอย่างเช่น ตู้ PLC ใช้ไฟควบคุม 24VDC แต่ซื้อไพล็อตแลมป์ 220VAC ไปใส่ ไฟอาจไม่ติด ทั้งที่ระบบทำงานปกติ ทำให้ผู้ใช้งานเข้าใจผิดว่าระบบไม่มีไฟหรือเครื่องไม่ทำงาน

ใช้ไพล็อตแลมป์ 24V กับวงจร 220V

กรณีนี้อันตรายกว่า เพราะแรงดันที่จ่ายเข้าหลอดสูงกว่าที่หลอดรองรับมาก อาจทำให้หลอดเสียทันที ไหม้ มีกลิ่นไหม้ หรือเกิดความเสียหายกับตัวอุปกรณ์ได้

นี่เป็นข้อผิดพลาดที่ควรหลีกเลี่ยงอย่างยิ่ง เพราะไม่ใช่แค่หลอดเสีย แต่ยังอาจทำให้เกิดความเสี่ยงในตู้คอนโทรล โดยเฉพาะถ้าไม่มีการป้องกันวงจรที่เหมาะสม

ใช้ไพล็อตแลมป์ 110V กับวงจร 220V

กรณีนี้ก็เสี่ยงเช่นกัน เพราะแรงดัน 220V สูงกว่าที่หลอด 110V รองรับประมาณ 2 เท่า หลอดอาจเสียเร็ว ไหม้ หรือทำงานผิดปกติได้

หากเครื่องจักรเดิมใช้ไพล็อตแลมป์ 110V ควรเปลี่ยนเป็น 110V เหมือนเดิม ไม่ควรคิดว่า 220V ใช้แทนได้เพราะหน้าตาเหมือนกัน

ใช้ไพล็อตแลมป์ 220V กับวงจร 110V

กรณีนี้หลอดอาจติดอ่อนมากหรือไม่ติด เพราะแรงดันไม่พอ อาจทำให้ผู้ใช้งานเข้าใจผิดว่าสถานะไม่ทำงาน ทั้งที่วงจรจริงอาจทำงานอยู่

ใช้ไพล็อตแลมป์ AC กับวงจร DC หรือ DC กับ AC

นอกจากแรงดันแล้ว ชนิดไฟก็สำคัญเช่นกัน บางรุ่นรองรับเฉพาะ AC บางรุ่นรองรับเฉพาะ DC และบางรุ่นรองรับได้ทั้ง AC/DC

ถ้าเลือกผิด อาจทำให้หลอดไม่ติด กระพริบ ติดผิดปกติ อายุสั้น หรือเสียหายได้ โดยเฉพาะรุ่น LED ที่อาจมีวงจรภายในและเรื่องขั้วบวก/ขั้วลบเข้ามาเกี่ยวข้อง

ก่อนซื้อไพล็อตแลมป์ ต้องดูอะไรบ้าง

1. ดูแรงดันไฟของวงจร

นี่คือข้อสำคัญที่สุด ต้องรู้ก่อนว่าวงจรที่จะต่อเข้ากับไพล็อตแลมป์จ่ายไฟกี่โวลต์ เช่น 24V, 110V หรือ 220V ถ้าไม่แน่ใจ ไม่ควรเดาจากขนาดหลอดหรือสีของหลอด ควรดูแบบวงจร ดูสเปกเดิม หรือให้ช่างวัดแรงดันก่อน

2. ดูว่าเป็น AC หรือ DC

แรงดันเท่ากันแต่ชนิดไฟไม่เหมือนกันก็มีผล เช่น 24VAC กับ 24VDC ไม่ควรเหมารวมว่าใช้แทนกันได้เสมอไป ควรดูว่าสินค้าระบุเป็น AC, DC หรือ AC/DC

โดยเฉพาะระบบที่ใช้ PLC หรือ Power Supply มักใช้ 24VDC ส่วนบางตู้ที่ใช้หม้อแปลงควบคุมอาจเป็น 24VAC หรือ 110VAC

3. ดูขนาดติดตั้ง เช่น 22mm

หลังจากรู้แรงดันแล้ว ค่อยดูขนาดติดตั้ง เช่น ไพล็อตแลมป์ 22mm ว่าตรงกับรูเจาะบนหน้าตู้หรือไม่ ถ้าซื้อไปเปลี่ยนของเดิม ควรเลือกขนาดเดียวกันเพื่อให้ใส่ได้พอดี ไม่หลวม ไม่ต้องเจาะตู้ใหม่

4. ดูสีของหลอดให้ตรงกับสถานะ

สีของไพล็อตแลมป์ควรสอดคล้องกับความหมายของระบบ เช่น สีเขียวสำหรับ Run หรือ Power On สีแดงสำหรับ Alarm หรือ Fault สีเหลืองสำหรับ Warning แต่ควรยึดตามแบบวงจรหรือมาตรฐานของหน้างานเป็นหลัก

5. ดูรูปแบบขั้วต่อ

ไพล็อตแลมป์แต่ละรุ่นอาจมีขั้วต่อไม่เหมือนกัน เช่น ขั้วสกรู ขั้วเสียบ หรือขั้วแบบเฉพาะ ควรเลือกให้เหมาะกับการเดินสายและพื้นที่ด้านหลังตู้

6. ดูพื้นที่หลังตู้

บางรุ่นมีตัวเรือนด้านหลังลึกกว่ารุ่นอื่น หากตู้มีพื้นที่จำกัด อาจติดรางสายไฟ อุปกรณ์ภายในตู้ หรือฝาตู้ด้านในได้ จึงควรเช็กขนาดตัวเรือนก่อนซื้อ โดยเฉพาะงานเปลี่ยนอะไหล่ในตู้เดิม

ไพล็อตแลมป์ 24V, 110V, 220V แบบไหนใช้บ่อยสุด

ถ้าพูดแบบทั่วไปในงานตู้คอนโทรล จะพบ 24V และ 220V ค่อนข้างบ่อย ส่วน 110V จะพบในบางระบบหรือบางเครื่องจักรมากกว่า

• ไพล็อตแลมป์ 24V มักพบในงานควบคุมสมัยใหม่ งาน PLC งาน Automation และระบบที่เน้นความปลอดภัยของวงจรควบคุม
• ไพล็อตแลมป์ 220V มักพบในตู้ไฟทั่วไป ตู้ควบคุมปั๊ม ตู้ควบคุมมอเตอร์ หรือจุดที่ต้องการแสดงสถานะไฟเข้าโดยตรง
• ไพล็อตแลมป์ 110V มักพบในเครื่องจักรนำเข้า ตู้คอนโทรลบางมาตรฐาน หรืองานที่ใช้หม้อแปลงควบคุมจ่ายไฟ 110V ให้กับวงจรควบคุม

ดังนั้น ไม่มีแรงดันไหนดีที่สุดแบบตายตัว ต้องเลือกตามวงจรจริงของหน้างานเท่านั้น

ไพล็อตแลมป์ 24V, 110V และ 220V ต้องเลือกให้ตรงวงจร

ไพล็อตแลมป์ 24V, 110V และ 220V ต่างกันที่แรงดันไฟที่รองรับ แม้หน้าตาจะคล้ายกัน สีเหมือนกัน หรือเป็นขนาด 22mm เหมือนกัน ก็ไม่ควรใช้แทนกันโดยไม่เช็กสเปก เพราะแรงดันของไพล็อตแลมป์ต้องตรงกับแรงดันของวงจรที่นำไปต่อ

ถ้าเลือกแรงดันสูงกว่าวงจรมากเกินไป หลอดอาจไม่ติดหรือติดอ่อน ทำให้แสดงสถานะผิดพลาด แต่ถ้าเลือกแรงดันต่ำกว่าแล้วนำไปต่อกับวงจรแรงดันสูง หลอดอาจเสีย ไหม้ หรือเกิดความเสียหายได้

ก่อนซื้อจึงควรดูให้ครบทั้งแรงดันไฟ 24V, 110V หรือ 220V ชนิดไฟ AC/DC ขนาดรูเจาะ สีของหลอด ขั้วต่อ และพื้นที่ติดตั้ง โดยเฉพาะถ้าเป็นการเปลี่ยนของเดิมในตู้คอนโทรล ควรเทียบสเปกเดิมให้ชัดเจนก่อนเสมอ

การเลือกไพล็อตแลมป์ให้ตรงแรงดันอาจดูเป็นรายละเอียดเล็ก ๆ แต่ในงานตู้คอนโทรล รายละเอียดเล็ก ๆ แบบนี้ช่วยลดปัญหาหน้างาน ป้องกันการซื้อผิด และทำให้ระบบแสดงสถานะทำงานได้ถูกต้องปลอดภัยมากขึ้น
