ถ้าถามว่า แม่แรงกระปุก คืออะไร ให้จินตนาการถึงของชิ้นเล็ก ที่ยกของหนักได้เป็นตันครับ ตอนโยกด้าม เราไม่ได้รู้สึกว่าต้องออกแรงมากอะไรเลย ถ้าถามว่าทำไม? บางคนอาจอธิบายได้ แบบสั้น ๆ ว่า “ก็เป็นเพราะระบบไฮดรอลิกไง” บ้างก็โฟกัสที่น้ำมัน หรือด้ามยาว แต่ถ้าถามถึงสิ่งที่ทำให้มันมีแรงยกมหาศาลจริง ๆ คำตอบไม่ได้อยู่ที่ชิ้นส่วนเดียวแน่นอนครับ เพราะ แม่แรงกระปุก ทำงานได้จากการประสานกัน ของ ทั้ง การรับแรง ส่งแรง คูณแรง และควบคุมแรง

พอพูดถึง “ตัวคูณแรง” ของ แม่แรงกระปุก เราต้องแยกให้ออกระหว่าง การคูณแรงเชิงกลกับการคูณแรงเชิงไฮดรอลิกทั้งสองอย่างทำงานต่อเนื่องกัน แรงเล็ก จากมือคนแปลงเป็นแรงกด แล้วเปลี่ยนเป็นแรงดันของไหล ก่อนส่งไปออกแรงบนลูกสูบที่ใหญ่กว่า เมื่อเข้าใจจุดนี้ เราจะเห็นเลยว่าทำไม แม่แรงกระปุก ที่ดูคล้ายกัน ให้ความรู้สึกในการใช้งาน ความเร็วในการยก และความทนทานต่างกันได้

ในบทความนี้ เราจะมาเจาะลึกโครงสร้างของ แม่แรงกระปุก กันครับ มาดูว่าอะไรคือ “ตัวคูณแรง” ที่แท้จริง ระหว่างด้ามโยก ปั๊ม ลูกสูบ น้ำมัน หรือหน้าตัดกระบอกยก รวมถึงชวนดูด้วยว่า ถ้าชิ้นส่วนไหนเริ่มสึก รั่ว คด หรือมีอากาศในระบบ จะส่งผลต่อการยกยังไง เพื่อให้เข้าใจ แม่แรงกระปุก ในระดับที่ ใช้งานได้ปลอดภัย และดูอาการพื้นฐานเป็น

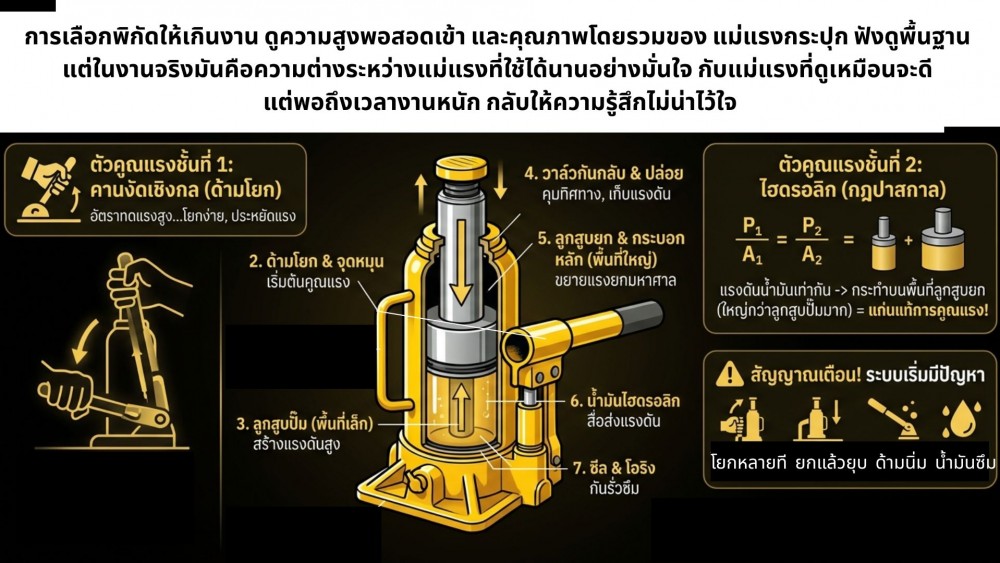

โครงสร้างหลักของ แม่แรงกระปุก มีอะไรบ้าง?

ก่อนจะตอบว่าอะไรคือ “ตัวคูณแรง” เราต้องมองดูภาพรวมของโครงสร้าง แม่แรงกระปุก ก่อนครับ ถ้าไม่รู้ว่าชิ้นส่วนไหนทำหน้าที่อะไร เราจะมองระบบนี้ แบบแยกส่วน ไม่ออก และสุดท้ายก็สรุปผิดได้ง่ายเช่น คิดว่า แค่มีน้ำมันก็จบ ทั้งที่ คำตอบของคำถาม ว่า ทำไม แม่แรงกระปุก ถึงยกของหนักได้ ทั้งที่ตัวเล็ก? นั้น มีรายละเอียดเยอะกว่านั้นมาก

1. ตัวถัง และฐานรับแรง

ตัวถัง และฐานของ แม่แรงกระปุก คือส่วนรับแรงทั้งหมด หากฐานไม่แข็ง ไม่ได้ฉาก หรือบิดตัว แรงจะสูญเสียไปกับการเอียง ทำให้ถ่ายน้ำหนักผิดจุด ยิ่งงานหนัก ความแข็งของฐาน ก็ยิ่งมีผลต่อความปลอดภัยและความนิ่ง

2. ด้ามโยก และจุดหมุน

3. ลูกสูบปั๊ม

ลูกสูบปั๊ม รับแรงจากด้ามโยกแล้วเปลี่ยนเป็นแรงดันน้ำมัน แม้ไม่ใช่ตัวยกโดยตรง แต่เป็นตัวสร้างแรงดันหลัก ของแม่แรงกระปุก ยิ่งหน้าตัดเล็ก ก็ยิ่งสร้างแรงดันได้สูงเมื่อรับแรงเท่ากัน

4. วาล์วกันกลับ และวาล์วปล่อย

วาล์วทำหน้าที่ควบคุมทิศทางน้ำมัน และเก็บแรงดันครับ หากวาล์วกันกลับปิดไม่สนิท แม่แรงกระปุกจะยกช้าลง และไม่ค้างอยู่กับที่ หรือทรุดตัวเอง ส่วนวาล์วปล่อยที่ซีลไม่ดี ก็จะทำให้แรงดันรั่วภายในได้

5. กระบอกสูบหลัก และลูกสูบยก

ส่วนนี้เปลี่ยนแรงดันน้ำมัน กลับเป็นแรงยกจริง ยิ่งลูกสูบยกมีพื้นที่มาก แรงยกก็ยิ่งมาก แต่ต้องใช้น้ำมันมากขึ้นเช่นกันครับ จึงเป็นเหตุผลว่าทำไมแม่แรงที่ยกได้หนักมาก จะยกช้ากว่า

6. น้ำมันไฮดรอลิก

น้ำมัน คือสื่อกลางส่งแรงดันของ แม่แรงกระปุก น้ำมันไฮโดรลิคจะต้องไหลตัวดี ไม่เกิดฟองง่าย และไม่ทำลายซีล ถ้าน้ำมันเสื่อมหรือมีอากาศปน ระบบจะนิ่ม ยุบ หรือยกได้ไม่เต็มกำลัง

7. ซีล โอริง และชิ้นส่วนกันรั่ว

ซีล และโอริงมีหน้าที่เก็บแรงดัน ถ้าสึกหรือเสียหาย แรงดันจะรั่ว ทำให้ แม่แรงกระปุก ยกไม่สุดหรือค้างไม่อยู่ และในหลายกรณี การซ่อมก็จบที่การเปลี่ยนซีลมากกว่าการเปลี่ยนชิ้นส่วนใหญ่ครับ

อะไรคือตัวคูณแรง ที่แท้จริง ของ แม่แรงกระปุก?

“ตัวคูณแรง” ที่แท้จริงของ แม่แรงกระปุก เป็น ระบบคูณแรงสองชั้นที่ทำงานร่วมกัน ได้แก่ การคูณแรงเชิงกลจากด้ามโยก และจุดหมุน กับการคูณแรงเชิงไฮดรอลิกจากความต่างของพื้นที่หน้าตัดลูกสูบปั๊ม และลูกสูบยก

ดังนั้นการตอบว่า “น้ำมันคือพระเอก” เป็นการตอบไม่ครบครับ เพราะน้ำมันเป็นสื่อส่งแรง ไม่ได้สร้างแรงคูณขึ้นมาด้วยตัวเอง คนที่ตอบว่า “ลูกสูบใหญ่ คือคำตอบ” ก็ยังไม่ครบเหมือนกัน เพราะถ้าไม่มีแรงดันส่งมา ลูกสูบใหญ่ก็ไม่ทำอะไร ส่วนคนที่ตอบว่า “ด้ามยาว ทำให้แรงเยอะ” ก็ถูกแค่ช่วงแรกของระบบ คำตอบเต็มจึงต้องมองแบบทั้งสายการส่งกำลัง ตั้งแต่มือคนไปจนถึงจุดสัมผัสกับชิ้นงาน

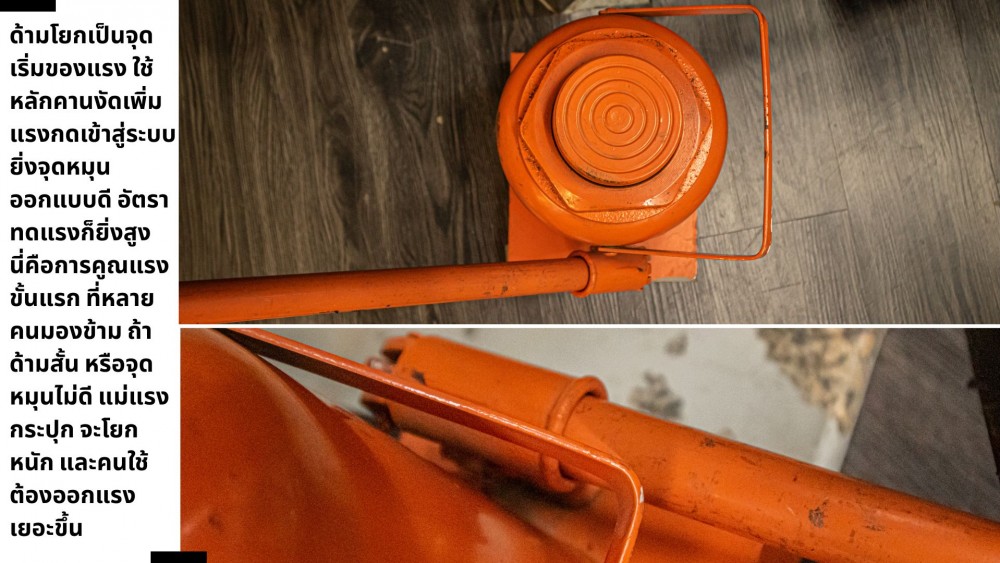

ชั้นที่หนึ่ง การคูณแรงจากคานงัด

ชั้นแรกของการคูณแรงใน แม่แรงกระปุก คือกลไกคานงัดแบบพื้นฐานที่สุด แต่ทรงพลังมาก ผู้ใช้แม่แรงกระปุก แทบทุกคนสัมผัสมันอยู่แล้วโดยไม่ทันคิด นั่นคือยิ่งด้ามยาวขึ้น และยิ่งตำแหน่งจุดหมุนออกแบบให้มีอัตราทดเหมาะสม แรงมือที่เราป้อนจะเปลี่ยนเป็นแรงกดที่ปลายอีกด้านได้มากขึ้นแล้วถ้าออกแบบดี จะรู้สึกเลย ว่าโยกต่อเนื่องได้ ไม่สะบัด ไม่ต้องใช้แรงกระชาก ซึ่งมีผลทั้งต่อความปลอดภัยและอายุการใช้งานของระบบปั๊ม

ชั้นที่สอง การคูณแรงจากความต่างของพื้นที่หน้าตัด

นี่คือชั้นที่ทำให้ แม่แรงกระปุก กลายเป็นอุปกรณ์ ยกหนักอย่างแท้จริงครับ หลักการสั้น ๆ คือ เรื่อง "กฎของปาสคาล" (Pascal's Law) แรงดันที่เกิดในน้ำมันจะเท่ากันในระบบปิด แต่แรงที่กระทำบนลูกสูบขึ้นอยู่กับพื้นที่หน้าตัด

หากลูกสูบยก ใหญ่กว่าลูกสูบปั๊มหลายเท่า แรงยกที่ได้ ก็จะมากกว่าหลายเท่าตามไปด้วย ข้อดี คือใช้แรงมือไม่มาก แต่ข้อแลกเปลี่ยนคือ ต้องโยกหลายจังหวะเพื่อป้อนปริมาตรน้ำมันให้เพียงพอสำหรับการยกขึ้นทีละช่วง นี่คือเหตุผลว่าทำไม แม่แรงกระปุก มักดูช้าแต่ทรงพลัง

เพื่อให้เห็นภาพชัด ลองนึกง่าย ๆ ว่า มือเรากดด้ามลงด้วยแรงระดับหนึ่ง ด้ามกับจุดหมุนช่วยเพิ่มแรงกดไปที่ลูกสูบปั๊ม แล้วลูกสูบปั๊มซึ่งมีหน้าตัดเล็ก สร้างแรงดันในน้ำมันได้สูง แรงดันนี้เดินทางไปยังกระบอกหลัก แล้วไปกระทำ บนลูกสูบยกที่มีหน้าตัดใหญ่กว่า พอพื้นที่ใหญ่ขึ้น แรงรวมที่ได้ บนลูกสูบยกจึงสูงพอจะยกน้ำหนักมหาศาลได้ นี่ต่างหากคือความหมายของคำว่า “ตัวคูณแรง” ที่แท้จริง ไม่ใช่ชิ้นส่วนใดชิ้นส่วนหนึ่ง แต่คือการออกแบบให้แรงผ่านแต่ละช่วง แล้วขยายอย่างต่อเนื่องโดยไม่สูญเสียมากเกินไป

ด้ามโยกคือผู้เริ่มคูณแรง น้ำมันคือตัวส่งแรง และลูกสูบต่างขนาด คือตัวขยายแรงให้ถึงระดับยกหนัก

ทำไม แม่แรงกระปุก ยกไม่ค่อยขึ้น หรือขึ้นแล้วค้างไม่อยู่?

อาการยอดฮิตของ แม่แรงกระปุก มีอยู่ไม่กี่อย่างครับ ซึ่งแต่ละแบบ สะท้อนปัญหาในระบบคูณแรงได้ชัดมาก ถ้ายกแล้วขึ้นช้า ต้องสงสัยเรื่องอากาศในระบบ น้ำมันพร่อง วาล์วกันกลับรั่ว หรือซีลลูกสูบปั๊มเริ่มเสื่อม ถ้าขึ้น แล้วค้างไม่อยู่ แปลว่าแรงดันสะสมไม่สามารถเก็บรักษาไว้ดีพอ อาจรั่วผ่านวาล์วปล่อย รั่วผ่านซีลภายใน หรือมีสิ่งสกปรกไปค้าง ที่หน้าวาล์ว จนปิดไม่สนิท

จุดที่คนมักพลาดคือเห็นว่า แม่แรงกระปุก ยังยกได้อยู่ ก็คิดว่ายังปกติ ทั้งที่จริงระบบคูณแรงอาจเริ่มสูญเสียประสิทธิภาพแล้ว เพียงแต่ยังไม่ถึงขั้นพังทันที ซึ่งแบบนี้อันตรายมาก เพราะงานยกที่ใช้แม่แรงกระปุก ไม่ใช่งานที่ควรรอให้เสียชัดแล้วค่อยซ่อม ยิ่งเป็นงานใต้ท้องรถ ใต้เครื่องจักร หรือการรองรับชิ้นงานหนัก การทรุดตัวเล็กน้อยก็มีผลต่อความปลอดภัยสูงมาก

สัญญาณเตือน ที่ไม่ควรมองข้าม

• โยกหลายครั้งผิดปกติกว่าแม่แรงกระปุก จะเริ่มยก

• แม่แรงกระปุก ยกขึ้นแล้วค่อย ๆ ยุบตัวเอง

• รู้สึกว่าด้ามนิ่ม หรือฟองอากาศเยอะ

• มีคราบน้ำมันซึมบริเวณก้าน หรือตัวฐานของแม่แรงกระปุก

• ปล่อยลง แล้วไม่ลงต่อเนื่อง หรือกระตุกเป็นช่วง

• ยกเต็มพิกัดแล้วเอียง หรือส่ายกว่าปกติ

อาการเหล่านี้ไม่ได้บอกแค่ว่าแม่แรงกระปุกเริ่มมีปัญหา แต่กำลังบอกด้วย ว่าระบบ “ส่งแรง” ภายในเริ่มไม่ส่งกำลัง ได้สมบูรณ์เหมือนเดิมแล้วครับ

เข้าใจโครงสร้าง แม่แรงกระปุก ให้ใช้งานได้มั่นใจขึ้น

เวลาเลือก แม่แรงกระปุก หลายคนดูแค่ตันยก กับราคา แต่ของจริงยังมีเรื่องความสูงของแม่แรงกระปุก ความสูงตอนยกสูงสุด ระยะยกจริง เส้นผ่านศูนย์กลางของแท่นรองรับ ความมั่นคงของฐาน และคุณภาพระบบซีลกับวาล์วด้วย ถ้าซื้อให้ตรงงาน คุณจะได้ทั้งความปลอดภัยและอายุใช้งานที่เหมาะสม

• ดูพิกัดยกให้เกินงานจริง ไม่ใช่พอดีเป๊ะ ถ้าใช้งานใกล้เพดานพิกัดตลอด แม่แรงกระปุก จะทำงานหนัก

• ดูความสูงเริ่มต้นให้เหมาะกับพื้นที่สอดเข้า แม่แรงบางรุ่นรับน้ำหนักได้มาก แต่ตัวสูงเกินกว่าจะสอดเข้าจุดยก โดยเฉพาะรถโหลดต่ำ หรือพื้นที่แคบ

• ดูคุณภาพงานประกอบ และความนิ่งของฐาน ของที่ดูคล้ายกันอาจใช้งานต่างกันมาก ถ้างานประกอบไม่แน่น ซีลไม่ดี หรือฐานบาง ระบบยกจะฝืด รั่ว และไม่นิ่ง

สรุป: ตัวคูณแรงที่แท้จริงของ แม่แรงกระปุก ไม่ได้มีแค่ชิ้นเดียว

แม่แรงกระปุก ไม่ได้ยกของหนักได้เพราะชิ้นส่วนมหัศจรรย์ตัวเดียวครับ มันยกได้เพราะการออกแบบให้แรงจากมือคน คูณผ่านคานงัด เปลี่ยนเป็นแรงดันในของไหล และแปลงกลับเป็นแรงยกผ่านลูกสูบที่มีพื้นที่หน้าตัดใหญ่กว่า นั่นหมายความว่า “ตัวคูณแรง” ที่แท้จริงไม่ใช่แค่น้ำมัน ไม่ใช่แค่ลูกสูบ ไม่ใช่แค่ด้าม แต่คือระบบทั้งชุดที่ทำงานต่อกันอย่างแม่นยำ

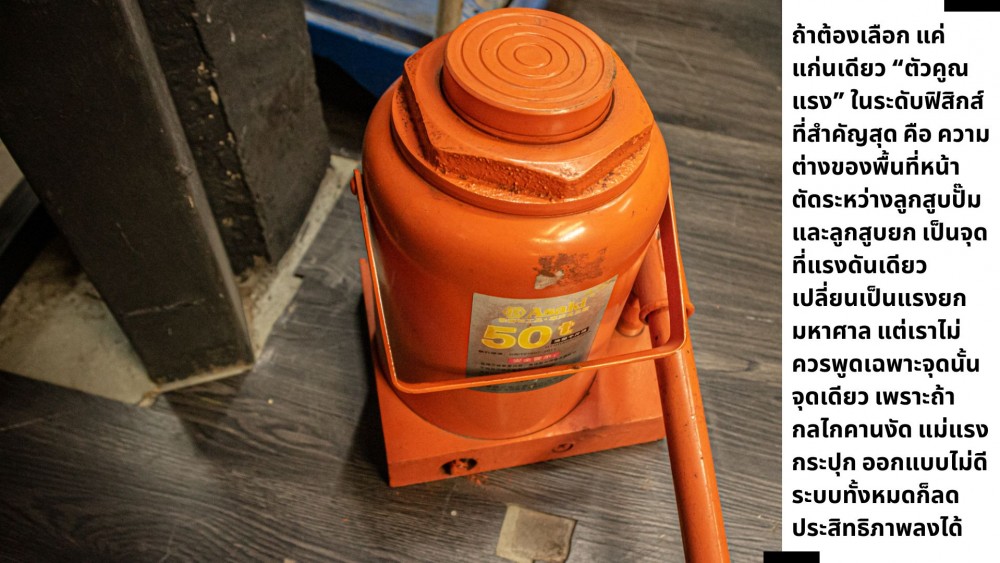

ในทางทฤษฎี ถ้าต้องชี้จุดแก่นที่สุดของการคูณแรง ผมจะชี้ไปที่ความต่างของพื้นที่หน้าตัดระหว่างลูกสูบปั๊มกับลูกสูบยก ตามกฎฟิสิกส์ในเรื่องของใหล เพราะนั่นคือจุดที่แรงดันเดียวกันแปรเป็นแรงยกมหาศาลอย่างชัดเจนที่สุด แต่ในทางใช้งานจริง ถ้าด้ามโยกไม่ดี วาล์วไม่แน่น น้ำมันมีอากาศ หรือซีลเริ่มรั่ว ต่อให้หลักการคูณแรง สวยแค่ไหน แม่แรงกระปุก ก็จะทำงานได้ไม่เต็มที่อยู่ดี

จะเข้าใจโครงสร้างของ แม่แรงกระปุก จริง ๆ ต้องไม่มองมันเป็นแค่ของสำหรับยกรถ แต่มองเป็นระบบส่งกำลังขนาดย่อมที่ฉลาดมาก และยิ่งเราเข้าใจว่ามันคูณแรงอย่างไร ก็ยิ่งใช้ได้ปลอดภัย ดูอาการได้ไว และใช้ได้เต็มศักยภาพยิ่งขึ้นไปอีกขั้นหนึ่ง
