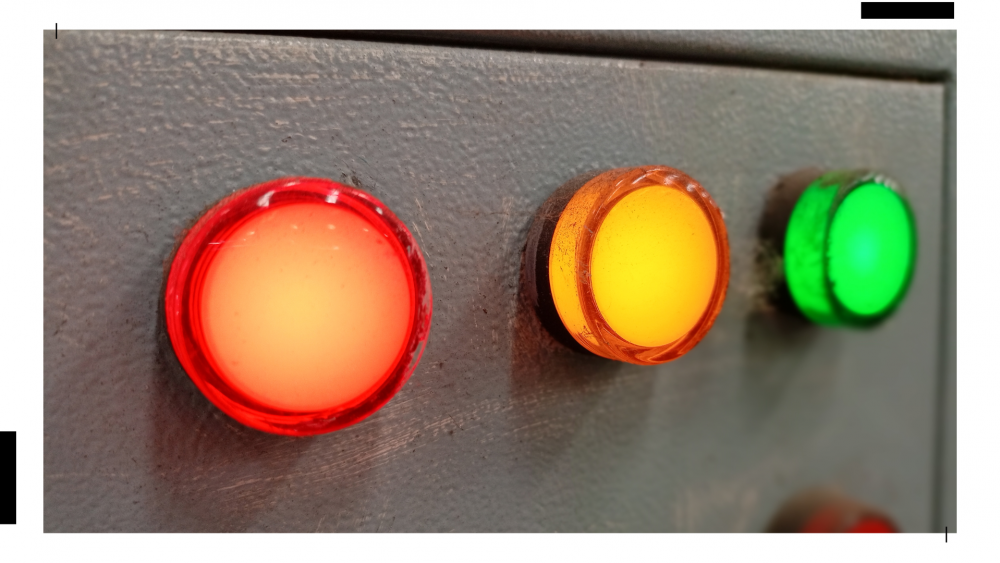

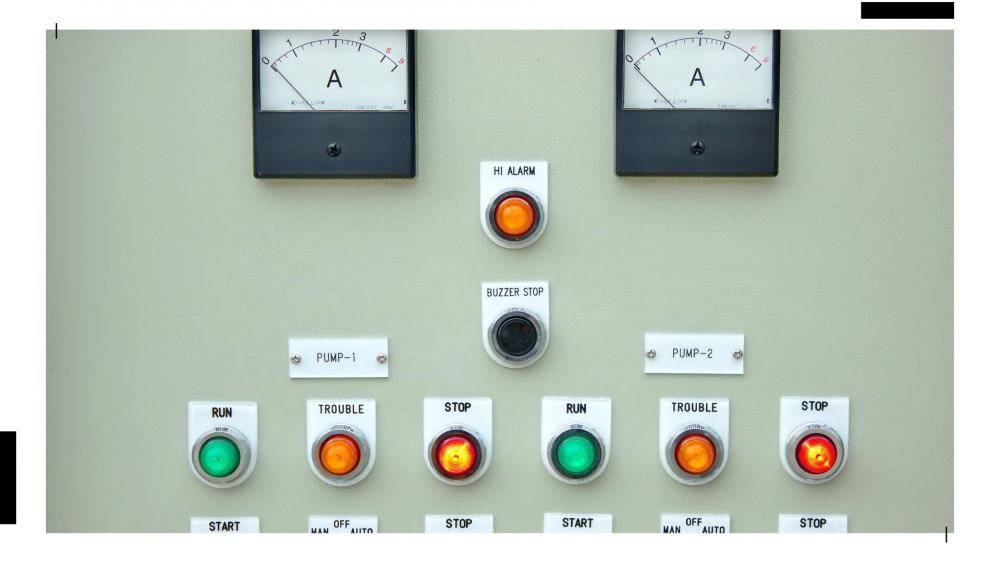

เวลาเปิดตู้คอนโทรลหรือแผงควบคุมแล้วพบว่า ไพล็อตแลมป์ (Pilot Lamp) ไม่ติด ทั้งที่ระบบยังทำงานอยู่ ปัญหานี้สร้างความสับสนให้ช่างและผู้ใช้งานไม่น้อย เพราะไฟแสดงสถานะคือ “ด่านหน้า” ที่บอกความพร้อมของเครื่องจักร

หลายคนรีบสรุปว่าไพล็อตแลมป์เสียทันที แต่ในงานจริง สาเหตุอาจมาจากตั้งแต่ไฟไม่เข้า ฟิวส์ขาด การต่อสายหลวม ไปจนถึงเลือกแรงดันผิดรุ่น

บทความนี้จะพาคุณไล่เช็กแบบเป็นขั้นตอน ตั้งแต่สาเหตุพื้นฐานไปจนถึงจุดที่มืออาชีพใช้ตรวจสอบ เพื่อให้คุณแก้ปัญหา ไพล็อตแลมป์ไม่ติด ได้ตรงจุด ไม่เสียเวลา และไม่เปลี่ยนอะไหล่เกินจำเป็น

อาการ “ไพล็อตแลมป์ ไม่ติด” มีกี่แบบ

ก่อนเริ่มไล่เช็ก ต้องแยกอาการให้ชัด เพราะแต่ละแบบชี้ไปคนละสาเหตุ

อาการที่พบบ่อย

• ไฟไม่ติดเลยตั้งแต่เปิดระบบ
• เคยติด แต่ตอนนี้ไม่ติด
• ติดบ้างไม่ติดบ้าง
• ไฟหรี่ผิดปกติ
• เครื่องทำงาน แต่ไฟไม่โชว์

การสังเกตอาการตั้งแต่แรก จะช่วยย่นเวลาหาสาเหตุได้มาก

8 สาเหตุที่ทำให้ไพล็อตแลมป์ไม่ติด (เวอร์ชันขยายลึก)

1. ไม่มีไฟเข้าไพล็อตแลมป์ (ต้นเหตุอันดับหนึ่งที่ต้องเช็กก่อนเสมอ)

ในหน้างานจริง สาเหตุที่พบมากที่สุดของอาการไพล็อตแลมป์ไม่ติด ไม่ใช่เพราะตัวโคมเสีย แต่เป็นเพราะ “ไฟยังมาไม่ถึงตัวมัน” ซึ่งเป็นเรื่องพื้นฐานที่ถูกมองข้ามบ่อย โดยเฉพาะหลังมีการซ่อมบำรุง เปลี่ยนสาย หรือมีการปรับวงจรในตู้คอนโทรล

แม้คุณจะติดตั้งไพล็อตแลมป์รุ่นดี มีคุณภาพสูงเพียงใด แต่ถ้าแรงดันไฟฟ้าไม่ถูกส่งมาถึงขั้วของอุปกรณ์ หลอดภายในก็ไม่มีทางสว่างได้เลย อาการนี้มักทำให้หลายคนเข้าใจผิดและรีบสั่งอะไหล่ใหม่โดยไม่จำเป็น

สถานการณ์ที่มักทำให้ไฟไม่เข้า

• เบรกเกอร์ต้นทางยังไม่จ่ายไฟ
• ฟิวส์ในวงจรควบคุมขาด
• สายไฟหลุดจากเทอร์มินัล
• คอนแทคเตอร์หรือรีเลย์ยังไม่ปิดวงจร
• มีการต่อสายผิดจุดหลังซ่อม

วิธีเช็กแบบมืออาชีพ

เริ่มจากใช้มัลติมิเตอร์วัดแรงดันที่ขั้วของไพล็อตแลมป์โดยตรง เทียบค่าที่วัดได้กับแรงดันพิกัดที่ระบุบนตัวอุปกรณ์ เช่น 24VDC หรือ 220VAC หากวัดแล้วไม่พบแรงดัน หรือค่าต่ำผิดปกติ ให้ไล่วงจรย้อนกลับไปยังต้นทางทีละจุด

กฎเหล็กของช่างไฟ: “ไฟไม่มา อย่าเพิ่งโทษอุปกรณ์”

2. เลือกแรงดันไพล็อตแลมป์ผิดรุ่น (พลาดบ่อยมากตอนเปลี่ยนอะไหล่)

อีกหนึ่งสาเหตุยอดฮิตที่ทำให้ไพล็อตแลมป์ไม่ติด คือการเลือกแรงดันไม่ตรงกับระบบจริง ซึ่งมักเกิดขึ้นตอนสั่งอะไหล่ทดแทนแบบเร่งด่วน หรือหยิบของจากสต็อกโดยไม่ได้ตรวจสเปกให้ละเอียด

ไพล็อตแลมป์แต่ละรุ่นถูกออกแบบให้ทำงานที่แรงดันเฉพาะ หากแรงดันต่ำกว่าพิกัด หลอดจะไม่สว่าง หรือสว่างหรี่จนแทบมองไม่เห็น ในทางกลับกัน หากแรงดันสูงเกิน อาจทำให้โมดูล LED หรือหลอดภายในเสียหายทันที

ตัวอย่างที่เจอบ่อยในหน้างาน

• ใช้ไพล็อตแลมป์ 220V แต่ระบบจ่ายจริงเพียง 24V
• ใช้รุ่น 24V ไปต่อกับ 220V (มักขาดทันที)
• ใช้รุ่น AC ในวงจร DC โดยไม่รู้ตัว

วิธีตรวจสอบให้ชัวร์

• ดูสกรีนแรงดันบนตัวไพล็อตแลมป์ทุกครั้ง
• วัดแรงดันจริงในวงจร
• ตรวจชนิดไฟ AC/DC ให้ตรง
• อย่าอ้างอิงจากสีหรือหน้าตาเพียงอย่างเดียว

ข้อนี้เป็น “กับดักช่างใหม่” ที่พลาดกันบ่อยที่สุด

3. หลอด LED หรือโมดูลภายในเสื่อมสภาพ

แม้ไพล็อตแลมป์แบบ LED จะขึ้นชื่อเรื่องอายุการใช้งานยาวนาน แต่ไม่ได้หมายความว่าจะไม่มีวันเสีย โดยเฉพาะในตู้คอนโทรลที่มีความร้อนสูง เปิดใช้งานต่อเนื่องหลายชั่วโมงต่อวัน หรือมีไฟกระชากในระบบ

เมื่อโมดูลภายในเริ่มเสื่อม อาการที่เห็นได้ชัดคือ แม้วัดแล้วมีไฟเข้าที่ขั้ว แต่ตัวไพล็อตแลมป์กลับไม่สว่าง หรือสว่างแบบผิดปกติ เช่น หรี่ลงมาก หรือกระพริบ

ปัจจัยที่เร่งให้เสียเร็ว

• แรงดันเกินพิกัด
• Surge หรือไฟกระชาก
• อุณหภูมิในตู้สูงสะสม
• ใช้งานต่อเนื่องยาวนานหลายปี
• คุณภาพอุปกรณ์ระดับประหยัด

วิธีเช็กเร็วหน้างาน

เมื่อวัดแล้วพบว่ามีแรงดันเข้าปกติ ให้ถอดไพล็อตแลมป์ออกไปทดสอบกับแหล่งจ่ายที่มั่นใจได้ หากยังไม่ติด มีความเป็นไปได้สูงว่าหลอดหรือโมดูลภายในเสีย ในงานจริง ขั้นตอนนี้มักจบด้วยการเปลี่ยนตัวใหม่

4. ขั้วต่อหรือสายไฟหลวม (ปัญหาจุกจิกที่สร้างเรื่องใหญ่)

ในตู้ที่มีแรงสั่นสะเทือนจากเครื่องจักร หรือมีการเปิด-ปิดบ่อย ขั้วต่อของไพล็อตแลมป์อาจคลายตัวได้ทีละนิดโดยที่ผู้ใช้งานไม่ทันสังเกต เมื่อหน้าสัมผัสไม่แน่น กระแสไฟจะไหลได้ไม่เต็มที่ ทำให้ไฟไม่ติด หรือเกิดอาการติด ๆ ดับ ๆ

อาการนี้มักทำให้ช่างสับสน เพราะบางครั้งไฟกลับมาติดเองเมื่อมีการขยับสายหรือเคาะเบา ๆ

อาการคลาสสิก

• เปิดครั้งแรกไม่ติด แต่เคาะแล้วติด
• ไฟติดบ้างไม่ติดบ้าง
• เครื่องสั่นแล้วไฟดับ
• มีรอยไหม้ที่เทอร์มินัล

วิธีตรวจแบบมืออาชีพ

ให้ตรวจความแน่นของสกรูทุกจุดที่เกี่ยวข้องกับไพล็อตแลมป์ ใช้ไขควงขันตามแรงบิดที่เหมาะสม พร้อมดึงสายเบา ๆ เพื่อตรวจการยึด และสังเกตคราบออกซิเดชันหรือรอยไหม้ที่หน้าสัมผัส ปัญหานี้แก้ง่าย แต่ถูกมองข้ามบ่อยมาก

5. ฟิวส์ในวงจรควบคุมขาด

ในระบบควบคุมจำนวนมาก ไพล็อตแลมป์จะถูกป้องกันด้วยฟิวส์ย่อยแยกจากวงจรกำลังหลัก ดังนั้นจึงเกิดเหตุการณ์ที่เครื่องจักรยังทำงานได้ตามปกติ แต่ไฟแสดงสถานะกลับไม่ติด

หลายครั้งผู้ใช้งานเข้าใจผิดว่าตัวไพล็อตแลมป์เสีย ทั้งที่ความจริงฟิวส์ตัวเล็กในวงจรควบคุมเป็นตัวขาด

สถานการณ์ที่พบบ่อย

• มีไฟกระชากก่อนหน้า
• วงจรลัดช่วงสั้น
• ฟิวส์เสื่อมตามอายุ

วิธีเช็ก

ไล่ดูฟิวส์ในวงจรควบคุมทั้งหมด ใช้มิเตอร์วัดความต่อเนื่อง (continuity) เพื่อยืนยัน หากพบว่าฟิวส์ขาด ให้เปลี่ยนตามค่าพิกัดเดิม และทดสอบระบบอีกครั้ง

6. ใช้ไพล็อตแลมป์ AC/DC ไม่ตรงกับระบบ

อีกจุดที่ทำให้ไพล็อตแลมป์ไม่ติดโดยที่หลายคนคาดไม่ถึง คือการเลือกชนิดไฟผิดระหว่าง AC และ DC แม้แรงดันจะใกล้เคียงกัน แต่โครงสร้างวงจรภายในต่างกัน

เมื่อใช้ผิดประเภท อาจเกิดอาการ

• ไม่ติดเลย
• ติดหรี่ผิดปกติ
• อายุสั้นผิดปกติ
• กระพริบ

วิธีตรวจสอบ

ตรวจชนิดไฟที่ระบุบนตัวไพล็อตแลมป์อย่างละเอียด เช่น AC, DC หรือ Universal จากนั้นเทียบกับชนิดไฟจริงในตู้คอนโทรล หากไม่ตรง ควรเปลี่ยนให้ถูกประเภททันที

7. ความชื้นหรือฝุ่นสะสมในตู้คอนโทรล

ในสภาพแวดล้อมโรงงาน พื้นที่กลางแจ้ง หรือบริเวณที่มีไอความชื้นสูง ฝุ่นและความชื้นสามารถแทรกเข้าไปสะสมที่ขั้วของไพล็อตแลมป์ได้ เมื่อเวลาผ่านไปจะทำให้หน้าสัมผัสเกิดออกซิเดชัน เพิ่มความต้านทานไฟฟ้า และสุดท้ายทำให้ไฟไม่ติดหรือสว่างหรี่

ปัญหานี้มักเกิดแบบค่อยเป็นค่อยไป จึงสังเกตยาก

แนวทางป้องกัน

• เลือกรุ่นที่มีค่า IP เหมาะสม
• ตรวจซีลตู้คอนโทรล
• ทำความสะอาดตามแผน PM
• ควบคุมอุณหภูมิและความชื้นในตู้

8. วงจรควบคุมต้นทางยังไม่สั่งงาน (กรณีที่หลายคนเข้าใจผิด)

มีหลายครั้งที่ไพล็อตแลมป์ไม่ติด…เพราะมัน “ยังไม่ถึงเงื่อนไขที่จะต้องติด” ไม่ใช่เพราะเสีย เช่น ในระบบที่ควบคุมด้วย PLC หรืออินเตอร์ล็อก ไพล็อตแลมป์จะติดก็ต่อเมื่อเงื่อนไขใน logic ครบเท่านั้น หากเงื่อนไขยังไม่ผ่าน ไฟก็จะไม่ขึ้น แม้อุปกรณ์ทุกชิ้นจะปกติ นี่คือจุดที่ช่างใหม่มักวินิจฉัยพลาด

วิธีเช็กให้ถูกทาง

• ตรวจ ladder diagram หรือ logic ก่อน
• เช็กสถานะคอนแทคเตอร์และรีเลย์
• ดูเอาต์พุตจาก PLC
• ตรวจอินเตอร์ล็อกทั้งหมด

หลักคิดสำคัญ: อย่าดูแค่อุปกรณ์ ให้ดูทั้งระบบ

ขั้นตอนเช็กไพล็อตแลมป์ไม่ติด แบบมืออาชีพ

ถ้าอยู่หน้างาน ให้ไล่ตามนี้

1. ดูว่าเครื่องควรติดหรือไม่
2. วัดไฟที่ขั้วไพล็อตแลมป์
3. เช็กแรงดันให้ตรงรุ่น
4. ตรวจความแน่นสาย
5. เช็กฟิวส์
6. ทดสอบตัวโคมโดยตรง
7. ไล่วงจรย้อนกลับ

ทำตามลำดับนี้ จะเจอสาเหตุส่วนใหญ่

วิธีป้องกันไม่ให้ไพล็อตแลมป์เสียบ่อย

เพื่อให้ระบบเสถียรระยะยาว

แนวทางที่แนะนำ

• เลือกแรงดันให้ตรงระบบ
• ใช้รุ่น LED คุณภาพ
• ขันขั้วให้แน่นตามแรงบิด
• เลือก IP rating ให้เหมาะสภาพแวดล้อม
• ทำ PM ตรวจตู้เป็นระยะ
• เลี่ยงความร้อนสะสมในตู้

สรุปส่งท้าย

เมื่อ ไพล็อตแลมป์ ไม่ติด อย่าเพิ่งรีบสรุปว่าอุปกรณ์เสีย เพราะในงานจริง สาเหตุส่วนใหญ่มักมาจากไฟไม่เข้า การเลือกแรงดันผิด ขั้วต่อหลวม หรือฟิวส์ขาด มากกว่าตัวโคมเอง การไล่ตรวจแบบมีลำดับ จะช่วยให้คุณแก้ปัญหาได้เร็ว ลดการเปลี่ยนอะไหล่โดยไม่จำเป็น และทำให้ระบบตู้คอนโทรลกลับมาทำงานได้อย่างมั่นใจ ถ้าคุณดูแลตั้งแต่การเลือกไพล็อตแลมป์ให้ถูกสเปก ไปจนถึงการบำรุงรักษาเป็นระยะ ปัญหาไฟแสดงสถานะไม่ติดจะลดลงอย่างเห็นได้ชัดในระยะยาว
