ถ้าบอกว่า แค่ลม ก็ทำให้น็อตแน่นระดับ ล้อรถบรรทุกคลายออกได้ คุณจะเชื่อไหม? ผมว่าหลายคนคงเคยเห็นภาพนี้มาแล้ว ช่างถือเครื่องมือหน้าตาคล้ายปืนสั้น ใช้เวลาไม่กี่วินาที น็อตที่ดูแน่นจนแทบเป็นเนื้อเดียวกับเหล็ก ก็คลายออกมาอย่างง่ายดาย แบบที่ ถ้าใช้แรงมือ หรือประแจธรรมดาอาจต้องออกแรงจนเหงื่อซก และเจ็บข้อมือ
หนึ่งในเครื่องมือที่ทำแบบนี้ได้ ก็คือ บล็อกลม ครับ แต่เคยสงสัยกันไหม ว่า มันทำได้ยังไง ใช้แค่อากาศ แต่สร้างแรงบิดได้ขนาดนั้น?
สิ่งที่ดูเบา มองไม่เห็น จับไม่ได้ ทำไมถึงกลายเป็นพลังที่เอาชนะเหล็ก แข่งกับสนิม และคลายน็อตที่แน่นที่สุดออกมา? อะไรคือเหตุผลที่บล็อกลมแทบไม่เปลี่ยนหน้าตา หรือแนวคิดหลักมาหลายสิบปี และที่สำคัญกว่านั้น คือทำไมเครื่องมือที่รับแรงกระแทกซ้ำ ๆ แบบนี้ ถึงขึ้นชื่อว่า อึด ทน และใช้งานได้นาน จนหลายตัวอยู่คู่ร้าน อยู่คู่โรงงานเป็นสิบปีโดยยังทำงานได้เหมือนเดิม?
ในบทความนี้ เราจะมาแกะกลไกของ บล็อกลม ไปพร้อม ๆ กัน ให้มองเห็นเครื่องมือจากอีกมุมหนึ่ง ตั้งแต่จุดที่สร้างแรงอัดอากาศ ให้ไหลเข้าเครื่อง ไปจนถึงช่วงที่แรงบิดถ่ายทอดลงไปที่หัวน็อต ว่าทำไมในงานช่างจริง ๆ หลายงานถึงพูดเหมือนกันว่า “ไม่มีบล็อกลม งานไม่เดิน” และมันต่างจากเครื่องมือขันแบบอื่นยังไง
บล็อกลม ต่างจากเครื่องมือลม ทั่วไป ตรงไหน?

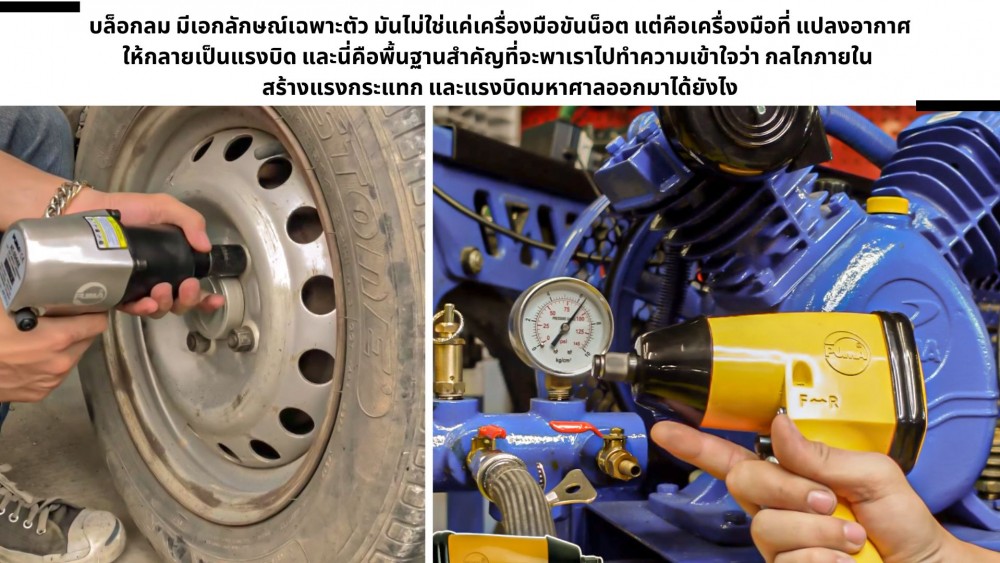

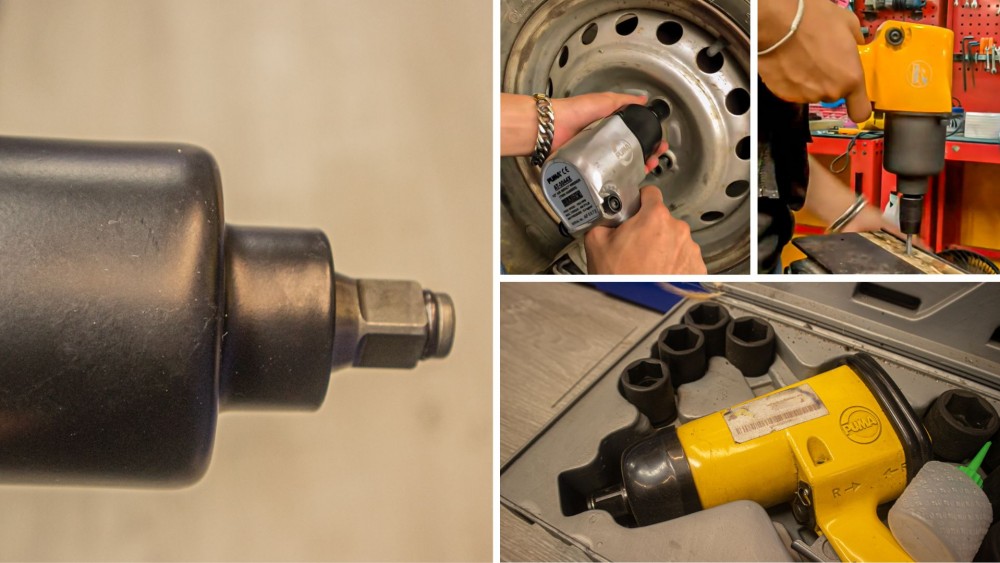

ถ้ามองผิวเผิน บล็อกลมก็คือเครื่องมือขันน็อตแบบหนึ่ง มีด้าม มีหัวสี่เหลี่ยมเอาไว้ใส่ลูกบล็อก หน้าตาอาจไม่ได้ต่างจากเครื่องมือขันทั่วไปมากนัก แต่ความต่างจริง ๆ ของบล็อกลม ไม่ได้อยู่ที่รูปร่างภายนอก แต่อยู่ที่ “พลังงานที่ใช้” และวิธีการแปลงพลังงานนั้นให้กลายเป็นแรงบิดครับ
บล็อกลมใช้ พลังงานจากลมอัด แทนไฟฟ้า หรือแรงคน ลมที่อัดเก็บไว้ในถังปั๊มลมนี่แหลพครับ ที่จะส่งผ่านสายลม เข้าสู่ตัวเครื่องอย่างต่อเนื่อง จากนั้นลมจะแปลงพลังงานภายใน ให้กลายเป็นทั้งแรงหมุนและแรงกระแทกในเวลาเดียวกัน พูดง่าย ๆ คือ ลมไม่ได้แค่ทำให้เครื่องหมุน แต่ทำให้มัน “ฟาดแรง” ได้เป็นจังหวะ ๆ ด้วย
บล็อกลม ต่างจากเครื่องมือลมอื่น ๆ ยังไง?
ถ้าเอาไปเทียบกับเครื่องมือลมชนิดอื่น เช่น กาพ่นสี ปืนเป่าลม หรือสว่าน และเครื่องขัด เราจะเห็นความต่างค่อนข้างชัดครับ เครื่องมือลมทั่วไปมัก เน้นการหมุนต่อเนื่อง แรงหมุนมาเรียบ ๆ เพื่อการควบคุมที่ง่าย และแม่นยำ แต่ไม่ได้ออกแบบมาเพื่อ รับแรงต้านสูงมากเป็นพิเศษ
บล็อกลมสร้างมาเพื่อรับมือกับแรงต้านโดยตรง กลไกภายจึงถูกออกแบบให้สะสมแรง แล้วปล่อยออกมาเป็นแรงกระแทก เพื่อเอาชนะความฝืดของน็อตแน่นโดยเฉพาะ
บล็อกลม เทียบกับบล็อกไฟฟ้า
เมื่อขยับไปเทียบกับบล็อกไฟฟ้า หรือบล็อกไร้สาย ความต่างจะยิ่งเป็นภาพชัดขึ้นครับ บล็อกไฟฟ้าใช้พลังงานไฟฟ้าในการสร้างแรงหมุน และแรงกระแทกเช่นกัน ให้ความสะดวก และคล่องตัวสูง แต่ในงานหนักต่อเนื่องยาว ๆ ขีดจำกัดเรื่องความร้อน และการจ่ายพลังงานยังเป็นสิ่งที่ต้องคำนึงถึง ในขณะที่บล็อกลม ถ้าระบบลมพร้อม ก็ทำงานหนักได้ต่อเนื่อง โดยที่แรงบิดแทบไม่ตก
เส้นทางของอากาศ: จากลมในถัง สู่แรงบิด ที่ปลายน็อต
ลมที่บล็อกลมใช้จริง ๆ ไม่ได้เกิดขึ้นลอย ๆ แต่มันเดินทางผ่านหลายขั้นตอนครับ ตั้งแต่ในถังปั๊มลม ผ่านสาย ควบคุมความเร็ว และปริมาณ ก่อนจะเข้าไปทำงานกับกลไกภายใน ทุกขั้นตอนมีผลกับแรงบิดที่ปลายน็อตทั้งนั้น และนี่ก็คือหนึ่งในเหตุผลว่า ทำไม บล็อกลม แรงตกกะทันหัน และทำไมบางครั้งบล็อกลมตัวเดียวกัน ใช้กับระบบลมต่างกัน ผลลัพธ์กลับต่างกันชัดเจน
1. จุดเริ่มต้น คือปั๊มลม ไม่ใช่ตัว บล็อกลม
หลายคนมักโฟกัสไปที่ตัวบล็อกลมเป็นหลักครับ ความจริงนั้น แรงบิดทั้งหมดเริ่มต้นตั้งแต่ถังลม แล้วถ้าถามว่า ใช้ บล็อกลม ต้องมีปั๊มลมขนาดเท่าไหร่กันแน่? เล็กไป จะเกิดอะไรขึ้น? คำตอบคือ ถังที่มีขนาดเล็กเกินไป หรือปั๊มลมที่อัดลมไม่ทัน จะทำให้แรงดันตกตั้งแต่ยังไม่ถึงตัวเครื่อง ต่อให้บล็อกลมแรงแค่ไหน ถ้าลมต้นทางไม่พอ ผลลัพธ์ที่ปลายน็อต ก็ไม่มีทางออกมาเต็มที่ นี่คือเหตุผลว่าทำไมอู่หรือโรงงานที่ใช้บล็อกลมจริงจัง มักให้ความสำคัญกับระบบลมพอ ๆ กับตัวเครื่องมือครับ
2. สายลม และข้อต่อ ตัวแปรที่ถูกมองข้าม
หลังจากลมออกจากถัง มันต้องเดินทางผ่านสายลม และข้อต่อต่าง ๆ ซึ่ง จุดเหล่านี้ คือแหล่งสูญเสียแรงดันชั้นดี สายเล็กเกินไป ข้อต่ออุดตัน หรือการรั่วเล็กน้อย ก็ทำให้ลมที่ไปถึงบล็อกลมอ่อนลงได้ หลายกรณี ที่ช่างรู้สึกว่าบล็อกลม "ไม่แรงเหมือนเดิม" ทั้งที่ตัวเครื่องยังปกติดี สาเหตุก็มักมาจากจุดนี้แหละครับ
3. ก่อนเข้ากลไกภายใน ต้องควบคุมลมให้เหมาะสม
เมื่ออากาศเดินทางมาถึงตัวบล็อกลมแล้ว ยังไม่ได้หมายความว่ามันจะใช้ทันที ลมต้องผ่านการควบคุมแรงดัน และปริมาณให้เหมาะกับมอเตอร์ลม ถ้าลมแรงดันสูงเกินไป อาจกระแทกแรง เกินจำเป็น แต่ถ้าลมอ่อนเกินไป กลไกกระแทกก็จะทำงานได้ไม่เต็มรอบ เส้นทางของอากาศจึงไม่ใช่ แค่เรื่องของแรง แต่เป็นเรื่องของ "ความพอดี" ที่ส่งผลโดยตรง กับแรงบิดที่ปลายน็อต
"ลม หรืออากาศ" กลายเป็น แรงบิด ได้ยังไง?
ถ้าอธิบายแบบเข้าใจง่ายที่สุด คือ บล็อกลมไม่ได้ใช้ลมไปหมุนน็อตตรง ๆ เหมือนการหมุนประแจ หรือสว่าน แต่ใช้ลมไปขับ กลไกภายใน ให้สร้างแรงกระแทกซ้ำ ๆ ใส่แกนหมุนแทน พลังงานจากลมจะสะสมอยู่ช่วงสั้น ๆ ก่อนปล่อยออกมาเป็น แรงฟาดใส่แกน ในจังหวะที่แรงต้านสูงที่สุด
ลองนึกภาพค้อนเล็ก ๆ ที่เหวี่ยงไปฟาดแกนหมุนอย่างต่อเนื่อง ทุกครั้งที่ฟาด คือแรงบิดหนึ่งจังหวะ ไม่ได้ฟาดแรงครั้งเดียวแล้วจบ แต่ฟาดซ้ำ ๆ ด้วยความถี่สูงมาก พอจังหวะแบบนี้ เกิดขึ้นต่อเนื่อง แรงบิดรวมที่ส่งไปยังน็อตก็สูงขึ้นมาก สูงกว่าที่แรงมือคน หรือการหมุนเรียบ ๆ จะทำได้
ทำไมน็อตแน่น สนิมจับ ถึงยอมคลายออกง่ายขึ้น
แรงกระแทกเหล่านี้ไม่ได้พยายามเอาชนะแรงต้านทั้งหมดในครั้งเดียว มันแค่ค่อย ๆ คลายแรงยึดเกาะทีละจังหวะ ทั้งความฝืด คราบสนิม หรือแรงขันเดิมที่อัดแน่นอยู่ เมื่อแรงยึดเหล่านี้เริ่มคลาย ตัวน็อตจึงหมุนออกได้ง่ายขึ้นอย่างที่เราเห็น นี่คือเหตุผลว่าทำไม บล็อกลม ถึงเหมาะกับงานหนัก งานที่น็อตแน่นมาก หรืองานต้องใช้แรงเยอะ ตั้งแต่ตอนประกอบ

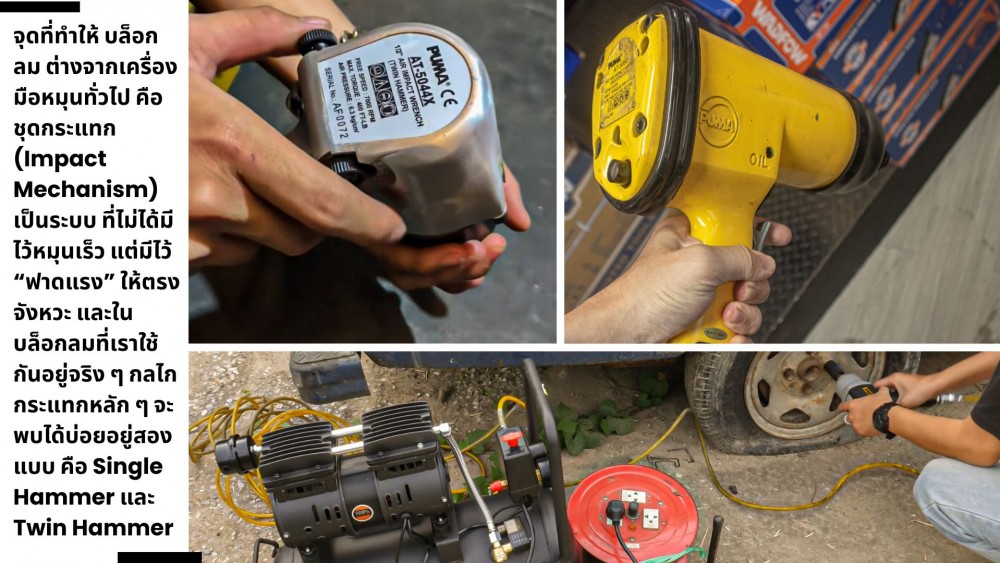

กลไกใน บล็อกลม ทำงานยังไงกันแน่?
ภายในบล็อกลมจะมีมอเตอร์ลม ทำหน้าที่แปลงพลังงานลมให้เป็นการหมุน มอเตอร์นี้ไม่ต้องใช้ไฟ ไม่เกิดประกายไฟ และทนต่อสภาพงานหนักได้ดีมากครับ ลมอัดที่ไหลเข้ามาจะดันใบพัด (Vane) หรือโรเตอร์ให้หมุนด้วยความเร็วสูง การหมุนนี้เองจะส่งต่อไปmujชุดกระแทก
Single Hammer: เรียบง่าย แต่แรงมาเป็นจังหวะ
กลไกแบบ Single Hammer ใช้ค้อนกระแทกเพียงตัวเดียว หมุนสะสมแรงอยู่ช่วงสั้น ๆ แล้วฟาดใส่แกนหมุนทีละครั้ง ภาพจะคล้ายค้อนที่ยกขึ้น แล้วฟาดลงเป็นจังหวะ แรงที่ได้จะมาเป็นลูก ๆ ชัดเจน ไม่ได้ต่อเนื่องตลอดเวลา
ข้อดีของระบบนี้คือโครงสร้างไม่ซับซ้อน ชิ้นส่วนน้อย ดูแลง่าย และทนมาก เหมาะกับบล็อกลม ขนาดเล็กถึงกลาง หรือบล็อกลมที่เน้นความอึด ใช้งานยาว ๆ ในสภาพงานหนัก
Twin Hammer: สองค้อน ทำงานพร้อมกัน แรงมาเต็มกว่า
กลไกแบบ Twin Hammer จะใช้ค้อนกระแทกถึงสองตัวด้วยกัน ทำงานสลับ หรือทำงานพร้อมกันในหนึ่งรอบการหมุน ทำให้แรงกระแทกที่ส่งออกมา “ต่อเนื่อง และหนักกว่า” เมื่อเทียบกับ ระบบ Single Hammer พูดง่าย ๆ คือ จากที่เคยฟาดทีละข้าง กลายเป็นฟาดสองข้างพร้อม ๆ กัน แรงบิดจึงมาสม่ำเสมอและสูงกว่า ทำให้ระบบนี้ เหมาะกับงานหนักจริง เช่น น็อตล้อรถบรรทุก เครื่องจักรขนาดใหญ่ หรือชิ้นงานที่แน่นมากเป็นพิเศษ
ไม่ว่าจะเป็น บล็อกลม Single Hammer หรือ Twin Hammer หลักการเดียวกันครับ คือไม่พยายามหมุนเอาชนะแรงต้านแบบดื้อ ๆ แต่ใช้แรงกระแทกซ้ำ ๆ เพื่อคลายแรงยึดทีละจังหวะ จนน็อตคลายออกในที่สุด
ทำไม บล็อกลม ถึงหนักแน่น และทนนาน?
ถ้ามองแค่แรงบิด บล็อกลมอาจดูเหมือนเครื่องมือที่ “แรงก็จริง แต่คงพังง่าย” เพราะต้องรับแรงกระแทกซ้ำ ๆ ตลอดเวลา แต่ในความเป็นจริง กลับตรงกันข้าม บล็อกลมจำนวนมากใช้งานกันเป็นสิบ ๆ ปีโดยไม่ต้องซ่อมใหญ่ เหตุผลสำคัญอยู่ที่โครงสร้างภายใน และแนวคิดการออกแบบดั้งเดิม
โครงสร้างเรียบง่าย ชิ้นส่วนน้อย
บล็อกลม ไม่มีมอเตอร์ไฟฟ้า ไม่มีแผงวงจร ไม่มีแบตเตอรี่ สิ่งที่อยู่ข้างใน คือมอเตอร์ลม ชุดกระแทก และชิ้นส่วนกลไกที่ออกแบบมาให้รับแรงโดยตรง ชิ้นส่วนน้อย หมายถึงจุดเสียหายน้อยครับ และเมื่อเกิดการสึกหรอ ก็ซ่อมได้ตรงจุดไม่กี่จุด ให้ซับซ้อน
ความร้อนคือศัตรู แต่ บล็อกลม แทบไม่กลัว
เครื่องมือไฟฟ้าส่วนใหญ่แพ้ทางให้กับความร้อนครับ แต่บล็อกลมใช้ลมเป็นพลังงาน ซึ่งมันช่วยพาความร้อนออกจากตัวเครื่องไปในตัว ทำให้สามารถทำงานต่อเนื่องได้นาน ไม่ต้องพักรอเครื่องเย็น เหมือนเครื่องมือไฟฟ้าหลายชนิด
แรงกระแทกออกแบบ ให้รับได้ ตั้งแต่แรก
อีกเหตุผลสำคัญคือ บล็อกลมออกแบบมาให้รับแรงกระแทก เป็นเรื่องปกติ ไม่ใช่แรงเกินพิกัด โครงสร้างภายใน วัสดุ และจุดรองรับแรง คิดมาเพื่อให้ทนต่อการฟาดซ้ำ ๆ นับหมื่น นับแสนครั้ง นี่จึงเป็นเหตุผลว่าทำไมบล็อกลมถึงขึ้นชื่อเรื่องความอึด และอยู่คู่ร้าน คู่โรงงานได้นานกว่าที่หลายคนคิด
สรุป
สรุปง่าย ๆ นะครับ บล็อกลม คือการเอาพลังงานที่เบา และมองไม่เห็นอย่างอากาศ มาแปลงให้กลายเป็นแรงบิดมหาศาล ผ่าน ระบบลมอัด (Pneumatic) ที่ประกอบไปด้วย ปั๊มลมที่แรง กลไกที่ฉลาด ทนทาน และแนวคิดการทำงานอย่างตรงไปตรงมา ไม่ว่าจะเป็น
- การใช้แรงกระแทกซ้ำ ๆ แทนการฝืนหมุนเอาชนะแรงต้าน
- พลังงานต้นทางคืออากาศ ที่ทำให้ทำงานต่อเนื่องได้โดยไม่สะสมความร้อน
- โครงสร้างภายใน ไม่ซับซ้อน ออกแบบมา เพื่อรับแรงกระแทกโดยตรง
มันอาจไม่สะดวกเท่าเครื่องมือไร้สาย แต่ในงานหนัก และงานต่อเนื่อง บล็อกลม ยังคงเป็นเครื่องมือที่ช่างมืออาชีพไว้ใจ และนี่ก็เป็นอีกหนึ่งเหตุผลที่ ทำไม บล็อกลม ยังแพร่หลายในยุคของเครื่องมือไฟฟ้า และช่างซ่อมบำรุงทุกคนควรได้ลองจับ ลองใช้มันดูสักครั้งครับ
ถ้าเข้าใจ และรู้ข้อจำกัดของมัน บล็อกลม จะไม่ใช่แค่เครื่องมือเสียงดังในอู่ แต่จะเป็นผู้ช่วยที่ทำให้งานหนัก กลายเป็นเรื่องที่ควบคุมได้จริง
