ในระบบไฟฟ้าอุตสาหกรรม อุปกรณ์ที่ทำหน้าที่ควบคุมการเปิด–ปิดโหลดกำลังสูงอย่างปลอดภัยและแม่นยำมีความสำคัญอย่างยิ่ง โดยเฉพาะในงานที่เกี่ยวข้องกับมอเตอร์ ปั๊ม ฮีตเตอร์ หรือเครื่องจักรที่ต้องใช้งานต่อเนื่องเป็นเวลานาน “แมกเนติกคอนแทคเตอร์ (Magnetic Contactor)” จึงกลายเป็นอุปกรณ์พื้นฐานที่พบได้ในตู้คอนโทรลทุกประเภท เพราะมันถูกออกแบบให้ทนกระแสกระชากสูง เปิด–ปิดซ้ำได้จำนวนมาก และรองรับการทำงานร่วมกับระบบควบคุมอัตโนมัติได้ดี
เพื่อให้เห็นภาพชัดเจนขึ้น บทความนี้น้องช่างจะพาไปรู้จักโครงสร้าง หลักการทำงาน และเหตุผลว่าทำไมอุตสาหกรรมแทบทุกประเภทต้องใช้ แมกเนติกคอนแทคเตอร์

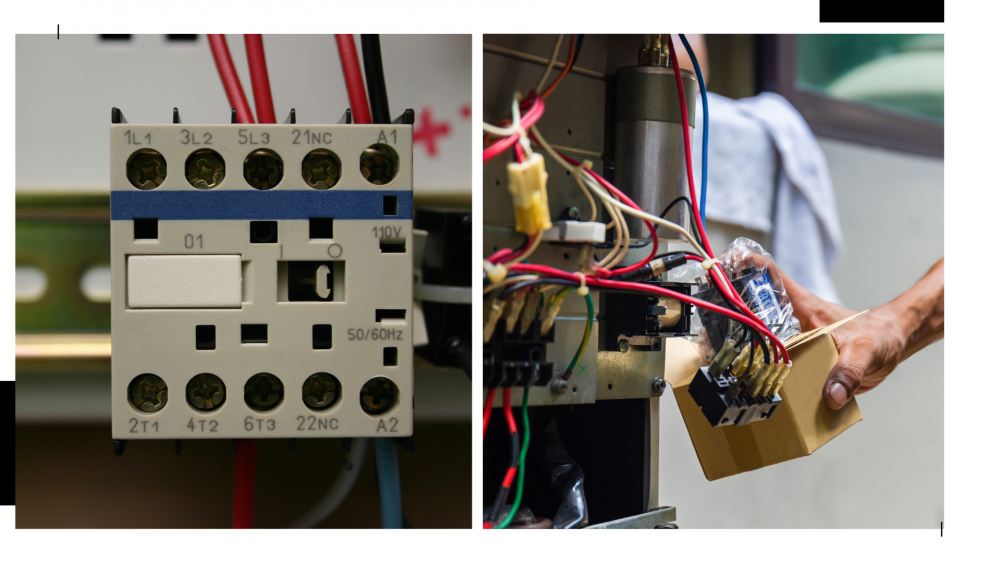

แมกเนติกคอนแทคเตอร์ คืออะไร?
แมกเนติกคอนแทคเตอร์คืออุปกรณ์ไฟฟ้าที่ใช้สั่งให้โหลดกำลังสูง “ติด–ดับ” โดยรับคำสั่งผ่านคอยล์ควบคุมที่ใช้แรงดันต่ำกว่า เช่น 24V, 110V หรือ 220V เมื่อคอยล์ได้รับแรงดัน จะเกิดแรงแม่เหล็กดึงหน้าสัมผัสหลักให้ปิดวงจร ส่งไฟกำลังจริงเข้าสู่มอเตอร์ ปั๊ม หรือฮีตเตอร์ได้อย่างปลอดภัย ส่วนการดับวงจรนั้นง่ายมาก เพียงตัดไฟเข้าคอยล์ หน้าสัมผัสก็จะคลายตัวและหยุดจ่ายโหลดทันที
สิ่งที่ทำให้คอนแทคเตอร์แตกต่างจากรีเลย์ทั่วไปคือ ความสามารถในการรองรับงานหนัก ไม่ว่าจะเป็นกระแสกระชากตอนสตาร์ทมอเตอร์ ความร้อนสะสมจากการทำงานต่อเนื่อง หรือการเปิด–ปิดซ้ำจำนวนมาก คอนแทคเตอร์ถูกออกแบบมาเพื่อรองรับพฤติกรรมเหล่านี้โดยเฉพาะค่ะ
น้องช่างมองว่า จุดเด่นที่สุดคือ “ความเสถียร” ต่อให้สั่งงานบ่อยแค่ไหน คอนแทคเตอร์คุณภาพดีก็ยังคงทำหน้าที่เดิมคือรับไฟเล็กจากคอยล์แล้วส่งไฟใหญ่ให้โหลดอย่างแม่นยำ ไม่เสี่ยงประกายไฟ ไม่ต้องใช้สวิตช์ใหญ่ และยังทำงานร่วมกับระบบควบคุมสมัยใหม่อย่าง PLC ได้สมบูรณ์แบบมากค่ะ
เพราะเหตุผลทั้งหมดนี้ แมกเนติกคอนแทคเตอร์จึงถือเป็นชิ้นส่วนหลักของระบบควบคุมไฟฟ้าในโรงงาน—ขาดไม่ได้เลยจริง ๆ ค่ะ
โครงสร้างและหน้าที่ของส่วนประกอบหลัก
ต่อให้คอนแทคเตอร์หน้าตาจะคล้ายกันเกือบทุกยี่ห้อ แต่ส่วนประกอบภายในนี่แหละที่ทำให้คุณภาพต่างกัน บางรุ่นทน ใช้ได้นาน บางรุ่นพังเร็ว ทั้งหมดขึ้นอยู่กับวัสดุ งานประกอบ และวิธีออกแบบภายในค่ะ เพราะแต่ละชิ้นในคอนแทคเตอร์มีผลโดยตรงกับความเสถียร ความร้อน อายุการใช้งาน และความปลอดภัยของระบบไฟฟ้า
คอยล์ (Coil)
เป็นส่วนที่รับแรงดันควบคุมเพื่อสร้างสนามแม่เหล็ก การออกแบบคอยล์ที่ดีต้องทนแรงดันตกและความร้อน ไม่เช่นนั้นจะเกิดอาการ “ดูดไม่สุด” ทำให้หน้าสัมผัสหลักปิดไม่แนบ เกิดความร้อนสะสมตามมาได้ง่ายมาก น้องช่างมองว่าคอยล์คือชิ้นเล็กแต่สำคัญที่สุด ถ้าคอยล์ไม่นิ่ง ระบบก็ไม่นิ่งค่ะ
แกนเหล็กเคลื่อนที่ (Armature / Plunger)
เป็นส่วนที่ถูกแรงแม่เหล็กดึงให้เคลื่อนตัว ทำให้หน้าสัมผัสปิด–เปิดได้อย่างแม่นยำ จุดนี้บ่งบอกคุณภาพของคอนแทคเตอร์ได้ดี ถ้าออกแบบไม่ดีจะเกิดเสียงหึ่ง สั่น หรือดูดไม่สนิท ซึ่งส่งผลต่ออายุการใช้งานแน่นอนค่ะ
หน้าสัมผัสหลัก (Main Contacts)
เป็นจุดที่กระแสโหลดทั้งหมดไหลผ่าน ดังนั้นต้องใช้วัสดุคุณภาพสูงและทน Arc ได้มาก ถ้าหน้าสัมผัสไม่ดี เมื่อเจอโหลดหนักหรือเปิด–ปิดถี่ ๆ จะมีรอยไหม้หรือเป็นหลุม ทำให้กระแสไม่เต็ม เกิดความร้อนสะสมได้ง่าย นี่คือเหตุผลว่าทำไมเลือกยี่ห้อกับสเปกต้องละเอียดมากค่ะ
หน้าสัมผัสเสริม (Auxiliary Contacts)
ใช้ควบคุมวงจร เช่น self-hold, interlock, ส่งสัญญาณเข้า PLC หรือแสดงสถานะ ชิ้นนี้แม้จะไม่รับโหลดหนัก แต่ทำให้ระบบควบคุมทั้งชุดทำงานเป็นขั้นตอนและ “ฉลาดขึ้น” มากค่ะ
Arc Chute (ช่องจัดการประกายไฟ)
ออกแบบมาเพื่อควบคุมและกระจายประกายไฟตอนหน้าสัมผัสเปิดวงจร ป้องกันความเสียหายของ contact และลดโอกาสเกิดความร้อนในตู้คอนโทรล คอนแทคเตอร์คุณภาพดีจะมี Arc Chute หลายชั้นและใช้วัสดุทนไฟเฉพาะทาง ทำให้อายุการใช้งานยาวขึ้นมากค่ะ
หลักการทำงานของ แมกเนติกคอนแทคเตอร์
อธิบายแบบเข้าใจง่ายที่สุดสไตล์น้องช่างคือ “คอยล์ใช้ไฟเล็กในการสั่งงาน ส่วนหน้าสัมผัสหลักใช้ไฟใหญ่ในการขับโหลดจริง”
การทำงานภายในมีลำดับดังนี้ค่ะ
1. คอยล์ได้รับแรงดัน: สนามแม่เหล็กเกิดขึ้นทันที ระดับมิลลิวินาที
2. แกนเหล็กถูกดูดเข้าหากัน: เกิดเสียง “แต๊ก” เป็นสัญญาณว่ากลไกเริ่มทำงาน
3. หน้าสัมผัสหลักปิดวงจร: โหลดได้รับไฟ เช่น มอเตอร์เริ่มหมุน ฮีตเตอร์เริ่มทำงาน
4. หน้าสัมผัสเสริมเปลี่ยนสถานะ: ใช้ในวงจรควบคุม เช่น self-hold หรือ interlock
5. เมื่อคอยล์ถูกตัดไฟ วงจรหยุดทันที: สปริงดันแกนเหล็กกลับ หน้าสัมผัสเปิด วงจรถูกตัดอย่างปลอดภัย
เมื่อรวมทุกขั้นตอนเข้าด้วยกัน จะเห็นเลยว่าคอนแทคเตอร์ทำหน้าที่เหมือน “ผู้ช่วยที่คอยรับคำสั่งเล็ก ๆ แล้วไปจัดการงานใหญ่แทนเรา” ทำให้ระบบควบคุมโหลดกำลังสูงในโรงงานมีความเสถียร ปลอดภัย และสั่งงานซ้ำได้จำนวนมากโดยไม่เสียหายง่าย ๆ
ประเภทโหลดและเหตุผลที่ต้องเลือกคอนแทคเตอร์ให้ถูกประเภท
เวลาพูดถึงคอนแทคเตอร์ หลายคนมักโฟกัสที่ตัวเลข “แอมป์” อย่างเดียว ทั้งที่ความจริงแล้ว “ประเภทโหลด” สำคัญพอ ๆ กันค่ะ เพราะคอนแทคเตอร์ถูกออกแบบให้รองรับพฤติกรรมของโหลดแต่ละแบบต่างกัน โดยมาตรฐาน IEC จะกำหนดเป็น AC-Class ซึ่งบอกได้ทันทีว่าคอนแทคเตอร์ตัวนั้นเหมาะกับงานแบบไหน
AC-1
เหมาะกับโหลดที่ไม่เหนี่ยวนำ เช่น ฮีตเตอร์ เตาอบ หรือโหลดที่กระแสขึ้นลงอย่างคงที่ ลักษณะงานแบบนี้เกิด Arc น้อย ทำให้หน้าสัมผัสสึกช้า อายุการใช้งานยาวที่สุดในบรรดาทั้งหมดค่ะ
AC-3
เหมาะกับมอเตอร์ทั่วไป ไม่ว่าจะเป็นปั๊มน้ำ พัดลม หรือสายพาน เนื่องจากมอเตอร์มี “กระแสกระชาก” ตอนสตาร์ทสูงมาก บางทีสูงกว่ากระแสใช้งานจริงถึง 5–7 เท่า คอนแทคเตอร์ในกลุ่ม AC-3 จึงต้องทนกระแสกระชากและการสึกของหน้าสัมผัสได้มากกว่าแบบ AC-1 อย่างชัดเจน
AC-4
สำหรับงานที่ต้องสั่งงานถี่มาก เช่น หยุด–หมุน–หยุดซ้ำ ๆ ตลอดเวลา โหลดแบบนี้ทำให้เกิด Arc รุนแรงกว่าปกติ คอนแทคเตอร์ที่ใช้จึงต้องมีหน้าสัมผัสที่ทนมากเป็นพิเศษ เหมาะกับงานเฉพาะทางที่ต้องการความแข็งแรงสูงสุดค่ะ
การเลือกคอนแทคเตอร์ผิดประเภทโหลดจะทำให้หน้าสัมผัสสึกเร็วกว่าปกติ บางครั้งในเวลาเพียงไม่กี่เดือนก็เริ่มเกิดปัญหาได้ เพราะมันไม่ได้ถูกออกแบบมารับพฤติกรรมของโหลดนั้น ๆ ตั้งแต่แรก ดังนั้นการเลือก AC-Class ให้ถูกจึงสำคัญมากค่ะ
ทำไมโรงงานต้องใช้ แมกเนติกคอนแทคเตอร์
คอนแทคเตอร์ไม่ได้มีไว้เพราะ “ติดตั้งตามมาตรฐาน” เท่านั้น แต่จำเป็นกับระบบอุตสาหกรรมจริง ๆ เพราะมันแก้ปัญหาหลายอย่างที่อุปกรณ์อื่นทำไม่ได้ค่ะ
ควบคุมโหลดใหญ่ได้อย่างปลอดภัย
สวิตช์ทั่วไปไม่ถูกออกแบบมาให้รับกระแสกระชากหรือกระแสใช้งานสูงของมอเตอร์ การบังคับโหลดกำลังสูงจึงต้องใช้คอนแทคเตอร์เสมอ เพื่อให้การเปิด–ปิดเป็นไปอย่างปลอดภัย ไม่เกิดความร้อนสะสมหรือประกายไฟที่อาจเป็นอันตรายต่อระบบ
รองรับระบบอัตโนมัติ
PLC, Timer หรือ Relay ควบคุม ให้สั่งงานระดับควบคุมเท่านั้น ไม่สามารถจ่ายไฟกำลังสูงให้โหลดโดยตรง การมีคอนแทคเตอร์เป็น “ตัวกลาง” จึงทำให้ระบบควบคุมสามารถสั่งงานมอเตอร์หรือเครื่องจักรได้อย่างสมบูรณ์ค่ะ
ใช้คู่กับโอเวอร์โหลดรีเลย์
โอเวอร์โหลดรีเลย์จะช่วยป้องกันมอเตอร์จากภาวะกระแสเกิน เมื่อเกิดความผิดปกติ รีเลย์จะสั่งตัดคอยล์ทันที ทำให้คอนแทคเตอร์ปล่อยโหลดอย่างรวดเร็ว จึงช่วยลดความเสี่ยงมอเตอร์ไหม้ได้มาก

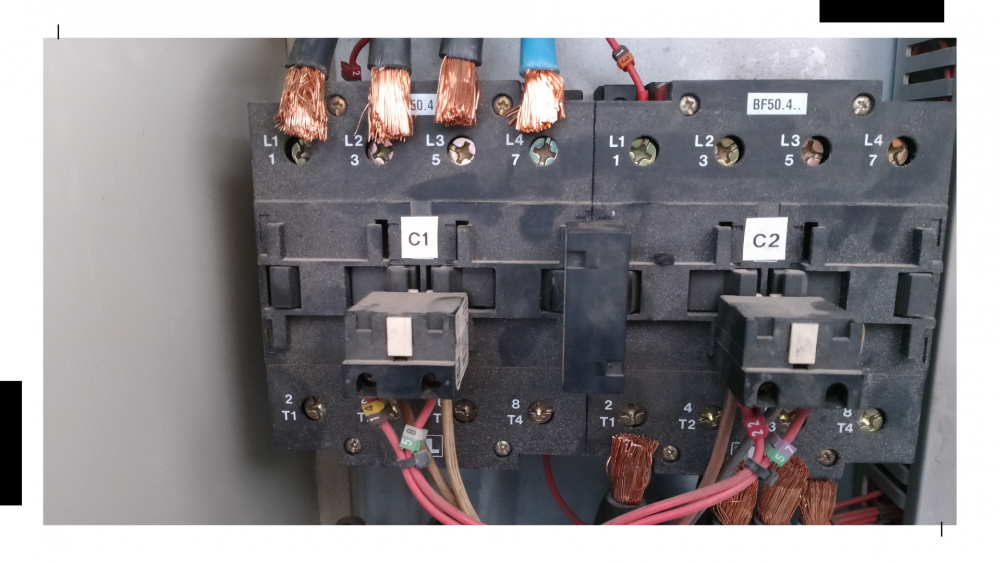

ทำ Interlock ป้องกันการทำงานผิดลำดับ
ตัวอย่างชัดเจนคือระบบ Star–Delta ที่ต้องใช้คอนแทคเตอร์หลายตัวทำงานสลับกัน หากออกแบบไม่ดี หรือตัวใดตัวหนึ่งทำงานผิดเงื่อนไข ก็อาจทำให้ฟิวส์ขาดหรือมอเตอร์เสียหายได้ จึงต้องใช้คอนแทคเตอร์ร่วมกับการ Interlock เพื่อความปลอดภัยสูงสุดค่ะ
อายุการใช้งานยาวและทนทานกว่ารีเลย์ทั่วไป
คอนแทคเตอร์จากผู้ผลิตที่มีมาตรฐานมักออกแบบให้เปิด–ปิดได้เป็นหลัก “หลายแสนถึงหลักล้านครั้ง” จึงรองรับการใช้งานหนักในโรงงานได้สบายมาก

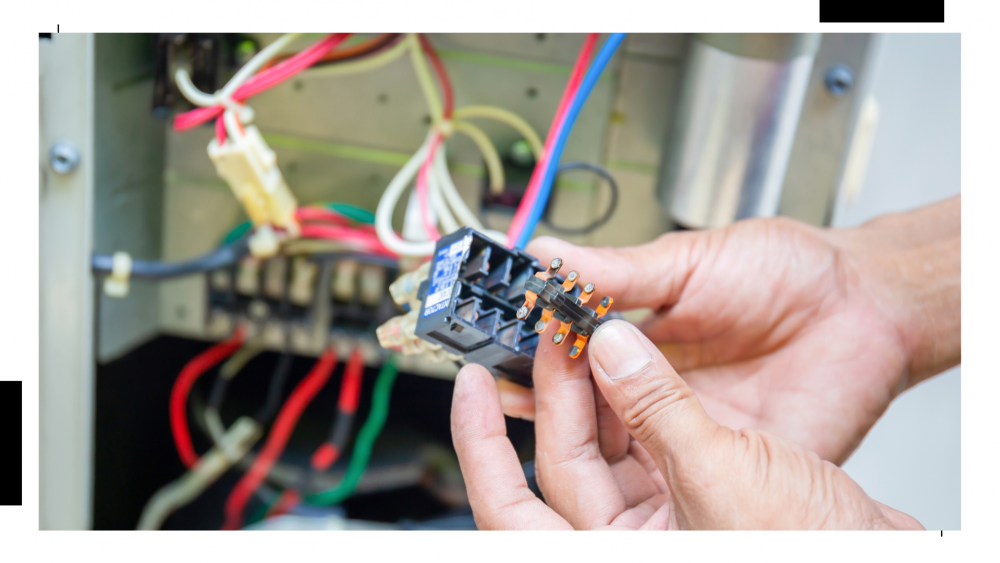

สัญญาณว่าคอนแทคเตอร์กำลังจะเสีย
ในระบบอุตสาหกรรม คอนแทคเตอร์มักทำงานเป็นหลักหมื่นครั้งต่อเดือน การสังเกตอาการผิดปกติช่วยลดความเสี่ยงเครื่องจักรหยุดระบบโดยไม่จำเป็นได้มากค่ะ
1.เสียงหึ่ง ๆ จากคอยล์
มักเกิดจากแรงดันคอยล์ไม่คงที่ หรือ shading coil เสื่อม ทำให้แกนเหล็กสั่นขณะทำงาน หากปล่อยไว้นานจะเพิ่มโอกาสหน้าสัมผัสร้อน
2.หน้าสัมผัสดำ มีรอยไหม้ หรือเป็นหลุม
บ่งบอกว่ามี Arc เกิดขึ้นบ่อยและมีความรุนแรงมากขึ้น การสึกแบบนี้ทำให้กระแสไหลไม่เต็ม ส่งผลให้ระบบทำงานได้ไม่สม่ำเสมอและทำให้มอเตอร์ร้อนง่ายขึ้น
3.ดูดไม่สุด หรือดูด ๆ ดับ ๆ
อาจเกิดจากแรงดันคอยล์ตก ไม่เสถียร หรือกลไกภายในเคลื่อนตัวได้ไม่เต็มที่ เป็นอาการที่ควรตรวจเช็กทันทีเพื่อป้องกันความร้อนสะสมที่หน้าสัมผัส
4.คอยล์ร้อนหรือเริ่มมีกลิ่นผิดปกติ
เมื่อคอยล์มีอุณหภูมิสูงกว่าปกติ อาจเป็นสัญญาณว่ามีโหลดเกิน การจ่ายไฟผิดแรงดัน หรือคอยล์เสื่อมสภาพ การเปลี่ยนก่อนที่ความร้อนจะมากเกินไปเป็นทางเลือกที่ปลอดภัยที่สุดค่ะ
สรุป
แมกเนติกคอนแทคเตอร์ อาจเป็นเพียงอุปกรณ์ตัวเล็กในตู้คอนโทรล แต่บทบาทของมันใหญ่กว่าที่เห็นมากค่ะ เพราะเป็นตัวกลางที่ช่วยให้ระบบสามารถสั่งงานโหลดกำลังสูงได้อย่างปลอดภัย ควบคุมง่าย และทำงานร่วมกับระบบอัตโนมัติได้อย่างราบรื่น ไม่ว่าจะเป็นมอเตอร์ ปั๊ม หรือฮีตเตอร์ ทุกอย่างล้วนต้องพึ่งคอนแทคเตอร์ในการเปิด–ปิดอย่างแม่นยำ
เมื่อเข้าใจโครงสร้าง หลักการทำงาน ประเภทโหลดที่ต้องเลือกให้ถูก และสัญญาณเตือนว่าใกล้เสีย จะช่วยให้ทั้งการออกแบบ ติดตั้ง และดูแลรักษาระบบไฟฟ้าอุตสาหกรรมมีประสิทธิภาพมากขึ้น น้องช่างมองว่าคอนแทคเตอร์คือหนึ่งในชิ้นส่วนที่ “เล็กแต่สำคัญ” ถ้าถูกเลือกอย่างเหมาะสม ระบบทั้งระบบก็จะเสถียรและปลอดภัยตามไปด้วยค่ะ
