ไขรหัสเบอร์น็อต! M1–M12 ต่างจากเบอร์ 8–12 ยังไงกันแน่?

น็อตและโบลต์เป็นชิ้นส่วนเล็ก ๆ ที่ดูเหมือนเลือกซื้อไม่ยาก แต่พอเดินเข้าไปในร้านเครื่องมือจริง เราอาจได้ยินทั้งคำว่า M6, M8, เบอร์ 8, เบอร์ 10 หรือประแจเบอร์ 13 จนเริ่มสงสัยว่าตัวเลขทั้งหมดนี้กำลังบอกขนาดเดียวกันหรือเปล่า

น้องช่างเองก็เคยเจอเหตุการณ์แบบนี้ค่ะ ตอนเริ่มจับงานช่างใหม่ ๆ เคยเดินเข้าไปบอกพนักงานว่า “ขอ น็อตเบอร์ 10 หน่อยค่ะ” แต่พนักงานถามกลับว่าเป็นเกลียว M6, M8 หรือหมายถึงสกรูเบอร์ 10 กันแน่ จากที่คิดว่าจะซื้อแป๊บเดียว กลายเป็นต้องเริ่มแยกความหมายของคำว่า “เบอร์” กันใหม่ทั้งหมด

เรื่องนี้สำคัญกว่าที่คิดนะคะ เพราะถ้าเลือกขนาดเกลียวหรือระยะพิทช์ผิด แม้ชิ้นส่วนจะดูใกล้เคียงกันก็ไม่ควรฝืนขัน เกลียวอาจเสีย จุดยึดอาจไม่แน่น และบางงานอาจต้องเปลี่ยนทั้งโบลต์ นอตตัวเมีย หรือชิ้นงานที่มีรูเกลียวเลยค่ะ

จำไว้ก่อน M8 สกรู #8 และประแจเบอร์ 8 เป็นคนละเรื่องกัน

ตัวเลขอาจเหมือนกัน แต่ใช้บอกข้อมูลคนละส่วน ก่อนเลือกซื้อจึงต้องดูว่าเลขนั้นหมายถึงขนาดเกลียว หมายเลขสกรู หรือขนาดหัวที่เครื่องมือต้องจับค่ะ

ก่อนอื่น คำว่า “เบอร์น็อต” หมายถึงอะไร

ในภาษาพูด คำว่า “เบอร์น็อต” อาจถูกใช้เรียกข้อมูลหลายอย่างปะปนกัน บางร้านใช้หมายถึงขนาดเกลียว บางคนใช้เรียกตามเบอร์ประแจ ขณะที่สกรูระบบนิ้วขนาดเล็กบางประเภทก็ใช้หมายเลขอย่าง #8 หรือ #10 เป็นชื่อขนาดของตัวเอง

เพราะฉะนั้น การบอกเพียงว่า “ขอน็อตเบอร์ 10” จึงยังไม่ชัดพอ ร้านอาจไม่รู้ว่าเราต้องการเกลียว M10 ต้องการชิ้นส่วนที่ใช้ประแจเบอร์ 10 หรือกำลังพูดถึงสกรูระบบนิ้วขนาด #10 การระบุให้ชัดว่าเป็นชิ้นส่วนชนิดใดและใช้เกลียวระบบอะไร จะช่วยลดโอกาสซื้อผิดได้มากค่ะ

ระบบเกลียวที่พบได้บ่อยมีอะไรบ้าง

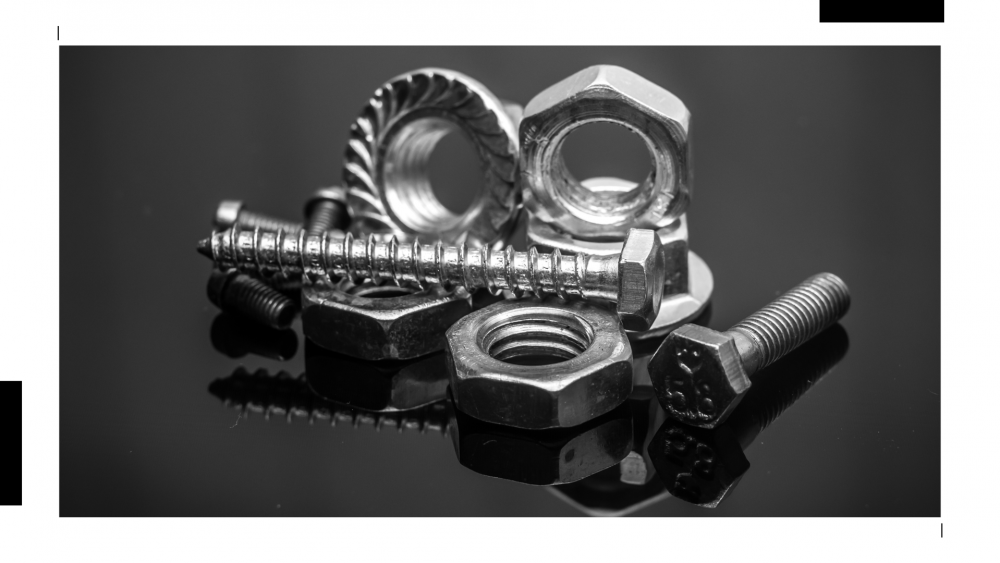

เกลียวที่ใช้กับนอต โบลต์ และสกรูมีหลายระบบ แต่ในงานทั่วไปมักพบระบบเมตริก ระบบนิ้วแบบ Unified และเกลียว Whitworth ในเครื่องจักรหรืออุปกรณ์บางประเภท แต่ละระบบมีวิธีระบุขนาดและระยะเกลียวต่างกัน จึงไม่ควรดูเพียงว่าเส้นผ่านศูนย์กลางใกล้เคียงกันแล้วนำมาขันเข้าหากัน

จุดที่ต้องระวังคือเกลียวเมตริก ISO และ Unified Inch ใช้มุมโปรไฟล์พื้นฐาน 60 องศาเหมือนกัน แต่ขนาดระบุ วิธีบอกพิทช์ รายละเอียดของโปรไฟล์ และค่าคลาดเคลื่อนไม่ได้ตรงกัน จึงไม่ควรนำมาฝืนประกอบแทนกัน ส่วนเกลียว Whitworth ใช้มุมพื้นฐาน 55 องศาและมีรายละเอียดของรูปเกลียวต่างออกไป

ตัว M บนโบลต์และนอตบอกอะไรเรา

ตัวอักษร M ใช้ระบุเกลียวเมตริก ส่วนตัวเลขที่ตามหลังหมายถึงเส้นผ่านศูนย์กลางระบุของเกลียวเป็นมิลลิเมตร เช่น M6 หมายถึงเกลียวขนาดระบุ 6 มิลลิเมตร และ M8 หมายถึงเกลียวขนาดระบุ 8 มิลลิเมตร

ตัวเลขหลัง M ไม่ได้บอกความกว้างของหัวโบลต์ และไม่ได้บอกเบอร์ประแจที่ต้องใช้โดยตรง ดังนั้นโบลต์ M8 จึงไม่จำเป็นต้องใช้ประแจเบอร์ 8 เพราะเลข 8 ในคำว่า M8 กำลังบอกขนาดแกนเกลียว ไม่ใช่ขนาดหัวค่ะ

สำหรับโบลต์หัวหกเหลี่ยมทั่วไป ความยาวมักวัดจากใต้หัวไปถึงปลายโบลต์ ส่วนสกรูหัวจมมักวัดรวมความสูงของหัว เพราะเมื่อติดตั้งแล้วหัวจะจมเสมอกับผิวงาน หากต้องการซื้อแทนตัวเดิมจึงควรดูทั้งรหัสเกลียว ความยาว และรูปแบบหัวร่วมกันค่ะ

เกลียวหยาบกับเกลียวละเอียดต่างกันตรงไหน

โบลต์ที่มีขนาด M เท่ากันอาจมีระยะพิทช์ต่างกันได้ เช่น M8 × 1.25 และ M8 × 1.0 ต่างก็มีเส้นผ่านศูนย์กลางระบุ 8 มิลลิเมตร แต่ระยะห่างของยอดเกลียวไม่เท่ากัน จึงไม่สามารถใช้กับนอตตัวเดียวกันได้

เกลียวหยาบ

เกลียวหยาบมีระยะพิทช์มากกว่า หรือพูดง่าย ๆ ว่าระยะห่างระหว่างยอดเกลียวกว้างกว่า เมื่อหมุนหนึ่งรอบ โบลต์จะเคลื่อนตามแนวแกนได้มากกว่าเกลียวละเอียด

• ประกอบและถอดได้รวดเร็วกว่า เพราะใช้จำนวนรอบน้อยกว่า
• ร่องเกลียวลึก จึงทนต่อความเสียหายระหว่างจับประกอบได้ดี
• รับมือกับฝุ่น สิ่งสกปรก และรอยกระแทกบนเกลียวได้ดีในหลายงาน
• เป็นขนาดที่พบได้ง่ายในโบลต์และนอตสำหรับงานทั่วไป

หากรหัสระบุเพียง M8 โดยไม่เขียนพิทช์ ผู้ผลิตและร้านค้ามักหมายถึงเกลียวหยาบมาตรฐานของขนาดนั้น แต่ในงานซ่อมควรตรวจชิ้นส่วนเดิมหรือข้อมูลผลิตภัณฑ์ก่อนเสมอ ไม่ควรอาศัยการคาดเดาเพียงอย่างเดียว

เกลียวละเอียด

เกลียวละเอียดมีพิทช์เล็กกว่า ฟันเกลียวจึงอยู่ถี่กว่า และเมื่อหมุนหนึ่งรอบ โบลต์จะเคลื่อนตามแนวแกนน้อยกว่า เหมาะกับงานที่ต้องการปรับตำแหน่งละเอียดหรือมีข้อกำหนดเฉพาะจากผู้ออกแบบ

• ปรับตำแหน่งตามแนวแกนได้ละเอียดกว่า
• พื้นที่หน้าตัดรับแรงดึงของแกนอาจมากกว่าเกลียวหยาบในขนาดระบุเดียวกัน
• พบในงานเครื่องจักรและยานยนต์บางตำแหน่งตามข้อกำหนดของผู้ผลิต
• ต้องระวังการเริ่มขันเอียงและความเสียหายระหว่างประกอบมากกว่าเกลียวหยาบ

ไม่ควรจำว่าเกลียวละเอียดจะไม่คลายเมื่อมีแรงสั่นสะเทือน เพราะการคลายตัวยังขึ้นอยู่กับแรงพรีโหลด ความแข็งของรอยต่อ สภาพผิว การหล่อลื่น และอุปกรณ์ป้องกันการคลายร่วมด้วย

แล้วเบอร์ 8 เบอร์ 10 หรือเบอร์ 12 คือระบบอะไร

ตรงนี้เป็นส่วนที่ทำให้มือใหม่สับสนมากที่สุดค่ะ เพราะคำว่า “เบอร์” อาจหมายถึงคนละอย่างตามประเภทสินค้าและวิธีเรียกของร้าน

กรณีที่ 1 เบอร์สกรูระบบนิ้ว

สกรูระบบ Unified Inch ขนาดเล็กอาจใช้หมายเลขนำหน้า เช่น #8 หรือ #10 ตัวเลขเหล่านี้เป็นรหัสขนาด ไม่ได้หมายถึงเส้นผ่านศูนย์กลาง 8 หรือ 10 มิลลิเมตร และไม่สามารถแปลงเป็น M8 หรือ M10 แบบตรงตัวได้

รหัสเต็มมักเขียนร่วมกับจำนวนเกลียวต่อนิ้ว เช่น #10-24 UNC หมายถึงสกรูเบอร์ #10 ที่มี 24 เกลียวต่อหนึ่งนิ้วและอยู่ในชุดเกลียวหยาบ UNC ส่วน #10-32 UNF เป็นสกรูขนาดหมายเลขเดียวกัน แต่มี 32 เกลียวต่อหนึ่งนิ้วและเป็นเกลียวละเอียดกว่า

กรณีที่ 2 เบอร์ประแจ

ประแจเบอร์ 8, 10, 12 หรือ 13 ในระบบเมตริก หมายถึงขนาดระหว่างด้านแบนของหัวหกเหลี่ยมเป็นมิลลิเมตร เช่น ประแจเบอร์ 10 ใช้กับหัวหกเหลี่ยมที่วัดจากด้านแบนถึงด้านแบนได้ประมาณ 10 มิลลิเมตร

ตัวเลขนี้ไม่ใช่ขนาดแกนเกลียว ดังนั้นโบลต์ M6 แบบหัวหกเหลี่ยมทั่วไปจำนวนมากจึงใช้ประแจเบอร์ 10 ส่วน M8 แบบทั่วไปจำนวนมากใช้ประแจเบอร์ 13 ไม่ได้ใช้ประแจที่มีตัวเลขตรงกับขนาด M ค่ะ

กรณีที่ 3 คำเรียกตามความคุ้นเคยของร้าน

ร้านค้าบางแห่งอาจเรียก “น็อตเบอร์ 10” ตามขนาดหัวที่ใช้ประแจเบอร์ 10 ขณะที่อีกร้านอาจเข้าใจว่าเป็นสกรูระบบนิ้ว #10 คำเรียกนี้จึงยังไม่ชัดพอสำหรับการเลือกชิ้นส่วนให้ตรงกัน

รู้ขนาด M แล้วต้องใช้ประแจเบอร์ไหน

รหัส M บอกขนาดเกลียว แต่ไม่ได้บอกขนาดหัวที่ประแจต้องจับโดยตรง ขนาดหัวหกเหลี่ยมวัดจากด้านแบนด้านหนึ่งไปยังด้านแบนฝั่งตรงข้าม ซึ่งมักเรียกว่า Width Across Flats หรือ AF

ขนาดหัวขึ้นอยู่กับมาตรฐานผลิตภัณฑ์ รูปแบบหัว และการออกแบบของผู้ผลิต เช่น โบลต์หัวหกเหลี่ยมธรรมดา โบลต์หัวหน้าแปลน และโบลต์หัวเล็กอาจมีขนาดหัวต่างกัน แม้จะใช้เกลียว M เท่ากันก็ตาม

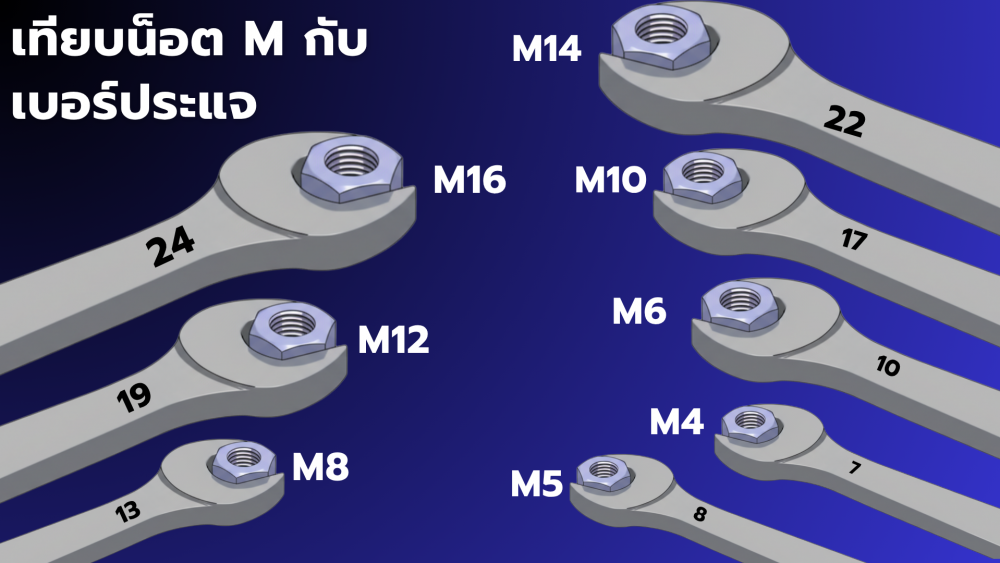

ตารางนี้ใช้เป็นแนวทางสำหรับหัวหกเหลี่ยมที่พบทั่วไปเท่านั้น ไม่ใช่กฎสำหรับโบลต์ทุกชนิด วิธีที่แน่นอนที่สุดคืออ่านข้อมูลของสินค้า วัดหัวจริง หรือลองสวมประแจก่อนออกแรงค่ะ

วัดขนาดน็อตและโบลต์ด้วยตัวเองอย่างไร

หากมีเวอร์เนียคาลิปเปอร์และเกจวัดเกลียว การตรวจขนาดพื้นฐานทำได้ไม่ยาก แต่ต้องวัดแยกกันระหว่างเส้นผ่านศูนย์กลางเกลียว ระยะพิทช์ ความยาว และขนาดหัวค่ะ

• วัดเส้นผ่านศูนย์กลางภายนอกของเกลียว โดยวัดผ่านยอดเกลียวด้านหนึ่งไปยังอีกด้านหนึ่ง เช่น โบลต์ M6 ควรวัดได้ใกล้เคียง 6 มม. และอาจต่ำกว่าค่าระบุเล็กน้อยตามค่าคลาดเคลื่อนในการผลิต สภาพผิว และการสึกหรอ จึงควรเทียบกับขนาดมาตรฐานที่ใกล้ที่สุด
• วัดระยะพิทช์ ด้วยเกจวัดเกลียว หากไม่มีเกจ สามารถวัดระยะครอบคลุมหลายช่วงแล้วหารด้วยจำนวนช่วง เช่น วัดจากยอดแรกถึงยอดที่สิบเอ็ดจะมีทั้งหมดสิบช่วง วิธีนี้ช่วยลดความคลาดเคลื่อนกว่าการวัดเพียงช่วงเดียว
• วัดความยาวโบลต์ โดยโบลต์หัวหกเหลี่ยมทั่วไปวัดจากใต้หัวถึงปลาย ส่วนสกรูหัวจมมักวัดรวมความสูงของหัว
• วัดขนาดหัวหกเหลี่ยม จากด้านแบนด้านหนึ่งไปยังด้านแบนฝั่งตรงข้าม ห้ามวัดจากมุมถึงมุม เพราะค่าที่ได้จะมากกว่าเบอร์ประแจที่ต้องใช้

ทำไมหัวโบลต์จึงมักใหญ่กว่าแกนเกลียว

เมื่อเราออกแรงหมุนประแจ แรงบิดจะถูกถ่ายทอดจากหัวลงสู่แกนเกลียว ทำให้โบลต์ยืดตัวเล็กน้อยและสร้างแรงหนีบระหว่างชิ้นงาน ขณะเดียวกัน พื้นที่ใต้หัวโบลต์หรือนอตยังช่วยกระจายแรงกดลงบนผิวชิ้นงาน

หัวหกเหลี่ยมจึงต้องมีขนาดและพื้นที่รองรับเหมาะกับขนาดเกลียว เพื่อให้เครื่องมือถ่ายทอดแรงได้และช่วยไม่ให้แรงกดกระจุกอยู่บนพื้นที่เล็กเกินไป แต่ไม่ได้หมายความว่าชิ้นส่วนเกลียวทุกชนิดต้องมีหัวใหญ่กว่าแกนเสมอ เพราะยังมีสกรูตัวหนอน สกรูหัวจม หัวลดขนาด และชิ้นส่วนรูปแบบพิเศษอีกหลายชนิดค่ะ

ค่าแรงขันดูจากขนาด M อย่างเดียวไม่ได้

การเห็นว่าเป็น M6 หรือ M8 ยังไม่เพียงพอที่จะกำหนดค่าแรงขัน เพราะโบลต์ขนาดเดียวกันอาจมีชั้นความแข็งต่างกัน เช่น 4.6, 8.8, 10.9 หรือ 12.9 รวมถึงอาจมีสภาพผิว การชุบ และการหล่อลื่นต่างกัน ปัจจัยเหล่านี้ส่งผลต่อความสัมพันธ์ระหว่างแรงบิดกับแรงหนีบอย่างมาก

วัสดุของชิ้นงานก็สำคัญเช่นกัน โบลต์ M8 ที่ขันเข้ากับนอตเหล็กไม่ได้หมายความว่าจะใช้แรงเท่ากับ M8 ที่ขันลงในรูเกลียวอะลูมิเนียม พลาสติก หรือชิ้นงานผนังบาง หากขันมากเกินไป เกลียวในชิ้นงานอาจเสียก่อนตัวโบลต์ด้วยซ้ำ

งานประกอบทั่วไปที่ไม่ได้กำหนดค่าแรงบิดควรขันให้เหมาะกับวัสดุและขนาดชิ้นส่วน ส่วนงานรถยนต์ เครื่องจักร ระบบแรงดัน และจุดยึดที่เกี่ยวข้องกับความปลอดภัย ควรตรวจคู่มือและใช้ประแจปอนด์ตามค่าที่ผู้ผลิตกำหนด

ก่อนซื้อควรบอกอะไรกับร้าน

แทนที่จะบอกเพียงว่า “ขอน็อตเบอร์ 10” ควรระบุให้ชัดว่าเป็นโบลต์ สกรู หรือนอต ใช้เกลียวระบบเมตริกหรือระบบนิ้ว และต้องการขนาดเท่าไร หากทราบระยะพิทช์ ความยาว หรือรูปแบบหัวก็ควรแจ้งไปพร้อมกัน ตัวอย่างเช่น “ต้องการโบลต์หัวหกเหลี่ยม M8 × 1.25 ยาว 30 มิลลิเมตร” จะชัดกว่าการบอกเพียงว่าเอาเบอร์ 8 หรือเบอร์ 10 มาก หากไม่แน่ใจเรื่องขนาด วิธีง่ายที่สุดคือถอดชิ้นส่วนเดิมไปให้ร้านเทียบค่ะ

เมื่อแยกความหมายเหล่านี้ออกจากกันได้ การเลือกนอต โบลต์ และเครื่องมือจะง่ายขึ้นมาก ขณะทดลองประกอบควรเริ่มหมุนด้วยมือก่อนหลายรอบ หากเป็นเกลียวที่ตรงกันควรหมุนได้ต่อเนื่อง ไม่เอียง และไม่ฝืดผิดปกติ หากเริ่มติดตั้งแต่ช่วงแรก ไม่ควรใช้ประแจฝืนค่ะ

น็อตตัวเล็กอาจเป็นเพียงส่วนหนึ่งของงาน แต่ความปลอดภัยของจุดยึดขึ้นอยู่กับการเลือกให้ถูกทั้งระบบ ขนาด พิทช์ วัสดุ และแรงขัน การรู้ว่าเลขแต่ละตัวกำลังบอกอะไรจึงช่วยลดทั้งการซื้อผิด เกลียวหวาน หัวโบลต์มน และปัญหาชิ้นงานคลายตัวภายหลังได้ค่ะ
