เคยไหมครับ? เวลาเลือกซื้อ ไขควง สำหรับงานไฟฟ้าหรืองานอิเล็กทรอนิกส์ต่างๆ อาจเคยเห็นคำว่า ESD และ VDE แล้ว…เคยสงสัยไหมครับว่า มันแตกต่างกันยังไง? และใช้แทนกันได้ไหท? จริง ๆ แล้วไขควง ทั้งสองประเภทออกแบบมาเพื่อรับมือกับความเสี่ยงคนละแบบ ESD เน้นป้องกันชิ้นส่วนอิเล็กทรอนิกส์จากไฟฟ้าสถิต ส่วน VDE เป็นไขควงฉนวนที่ผ่านการทดสอบตามมาตรฐาน เพื่อช่วยปกป้องผู้ใช้งานจากอันตรายทางไฟฟ้าตามขอบเขตที่กำหนด

ดังนั้น ไขควง ESD ไม่ควรใช้แทน ไขควง VDE สำหรับงานที่มีแรงดันไฟฟ้า และไขควง VDE ก็ไม่ได้หมายความว่าจะป้องกันไฟฟ้าสถิตได้โดยอัตโนมัติ การเลือกใช้จึงต้องดูว่าเครื่องมือนั้นออกแบบมาเพื่อจัดการกับความเสี่ยงประเภทไหน?

ไขควง ESD ป้องกันชิ้นงาน ส่วน VDE เน้นปกป้องผู้ใช้งาน

ก่อนลงรายละเอียดต่าง ให้จำง่าย ๆ ว่า หากกำลังถอดเมนบอร์ด เปลี่ยน RAM หรือจับ IC ความเสี่ยงหลักคือ ไฟฟ้าสถิตจากร่างกายอาจถ่ายเทเข้าสู่ชิ้นส่วนอิเล็กทรอนิกส์ นี่คือสิ่งที่ ESD ช่วยจัดการ

แต่หากทำงานกับตู้ไฟ สวิตช์ หรือเทอร์มินัลที่อาจมีแรงดัน ความเสี่ยงคือ กระแสไฟฟ้าอาจไหลผ่านเครื่องมือและร่างกาย จึงต้องใช้เครื่องมือฉนวนที่ออกแบบและผ่านการทดสอบสำหรับงานไฟฟ้า เช่น เครื่องมือที่อ้างอิงมาตรฐาน IEC 60900 ซึ่งครอบคลุมการทำงานกับหรือใกล้ส่วนที่มีแรงดันสูงสุด 1,000 V AC และ 1,500 V DC โดยต้องใช้งานอย่างถูกวิธีและโดยผู้มีความรู้

สรุปคือ ESD เน้นปกป้องชิ้นส่วนอิเล็กทรอนิกส์จากไฟฟ้าสถิต ส่วน VDE เน้นช่วยปกป้องผู้ใช้งานจากอันตรายทางไฟฟ้า

ไขควง ESD คืออะไร? ทำไมไฟฟ้าที่เราแทบไม่รู้สึก ถึงทำให้อุปกรณ์เสียได้?

ESD ย่อมาจาก Electrostatic Discharge หรือการคายประจุไฟฟ้าสถิต ซึ่งเกิดจากการถ่ายเทประจุระหว่างวัตถุ เช่น การเดินบนพรมแล้วจับลูกบิดประตูจนรู้สึกเหมือนไฟช็อต

แม้ไฟฟ้าสถิตบางครั้งจะเบาจนคนไม่รู้สึก แต่ก็อาจทำให้ชิ้นส่วนอิเล็กทรอนิกส์ เช่น IC หรือเซมิคอนดักเตอร์ เสื่อมประสิทธิภาพหรือเสียหายได้ ความเสียหายบางกรณีอาจไม่แสดงทันที จึงต้องมีระบบ ESD Control ในงานผลิตและซ่อมอุปกรณ์อิเล็กทรอนิกส์ โดยมาตรฐาน IEC 61340-5-1:2024 ครอบคลุมแนวทางควบคุม ESD สำหรับงานเหล่านี้

แล้วไขควง ESD ทำงานยังไง?

ไขควง ESD ไม่ได้ทำหน้าที่เป็นฉนวนเพื่อกั้นไฟ แต่ใช้วัสดุที่ช่วยควบคุมและระบายประจุไฟฟ้าสถิตอย่างเหมาะสม ลดความเสี่ยงที่ประจุจะถ่ายเทเข้าสู่วงจรอย่างรวดเร็ว อย่างไรก็ตาม ไขควง ESD เป็นเพียงส่วนหนึ่งของระบบ ต้องใช้งานร่วมกับอุปกรณ์อื่น เช่น โต๊ะ แผ่นรอง สายรัดข้อมือ รองเท้า และการต่อกราวด์ ดังนั้น มีไขควง ESD เพียงด้ามเดียว ไม่ได้ทำให้พื้นที่ทำงานเป็น ESD Protected Area โดยอัตโนมัติ

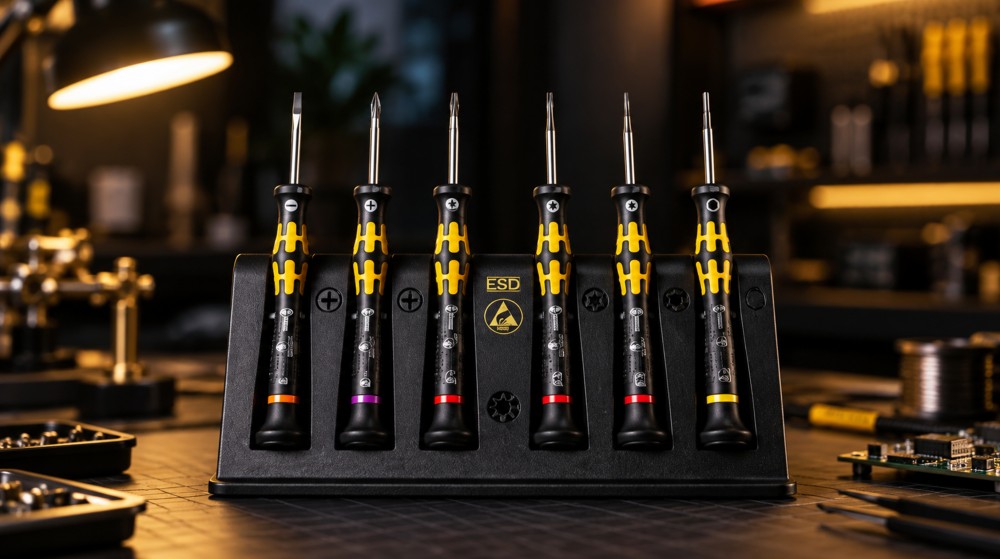

ไขควง ESD เหมาะกับงานอะไร?

เหมาะกับงานประกอบและซ่อมอุปกรณ์อิเล็กทรอนิกส์ เช่น PCB เมนบอร์ด สมาร์ตโฟน กล้อง เครื่องมือวัด อุปกรณ์ควบคุม และชิ้นส่วนเซมิคอนดักเตอร์ ไขควง ESD หลายรุ่นยังออกแบบให้เหมาะกับงานละเอียด เช่น ด้ามเล็ก ฝาหมุนท้ายด้าม และหัวขนาดเล็กสำหรับสกรู Precision ที่ขนาดเกลียวและรูปร่างที่ได้มาตรฐาน มีความคลาดเคลื่อนน้อย แต่ควรจำไว้ว่า Precision ไม่ได้แปลว่า ESD และ ESD ก็ไม่ได้แปลว่า Precision เสมอไป ต้องตรวจสอบคุณสมบัติของสินค้าแต่ละรุ่นโดยตรง

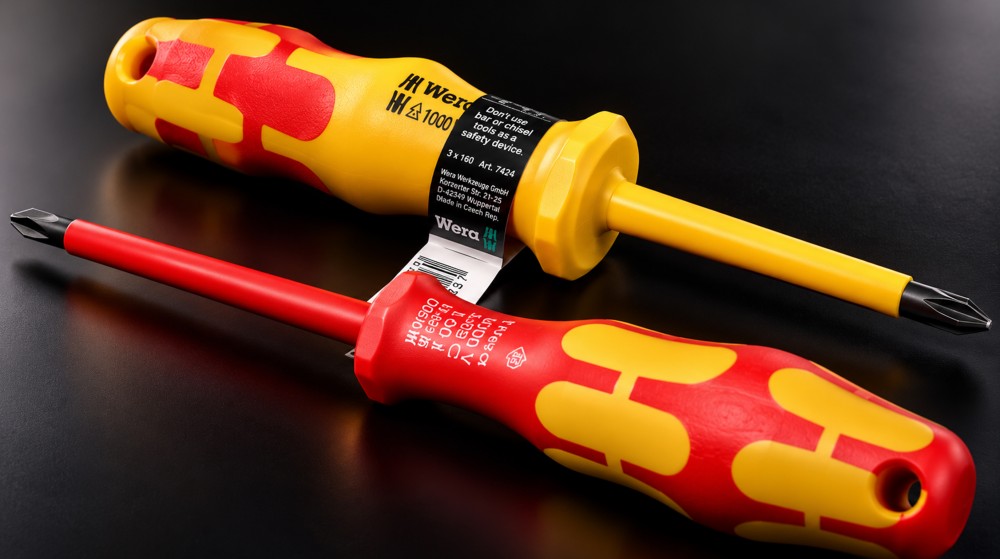

ไขควง VDE คืออะไร? เป็นชื่อมาตรฐานหรือชื่อไขควงกันแน่?

ในตลาดเครื่องมือช่าง เรามักเรียกว่า “ไขควง VDE” แต่จริง ๆ แล้ว VDE เกี่ยวข้องกับองค์กรและระบบทดสอบ/รับรองด้านไฟฟ้า โดยทั่วไป ไขควง VDE หมายถึงไขควงฉนวนสำหรับงานไฟฟ้าที่ผ่านข้อกำหนดหรือการรับรองที่เกี่ยวข้อง หลายรุ่นอ้างอิงมาตรฐาน IEC 60900 ซึ่งครอบคลุมเครื่องมือสำหรับทำงานกับหรือใกล้ส่วนที่มีแรงดันสูงสุด 1,000 V AC และ 1,500 V DC

ไขควง บางรุ่นอาจระบุว่าทดสอบที่ 10,000 V แต่ตัวเลขนี้คือ แรงดันทดสอบ ไม่ใช่แรงดันใช้งาน จึงไม่ได้หมายความว่าสามารถนำไปใช้กับระบบ 10,000 V ได้

ไขควง VDE ป้องกันอย่างไร?

ต่างจาก ESD ที่เน้นควบคุมไฟฟ้าสถิต ไขควง VDE ใช้ฉนวนเพื่อช่วยแยกผู้ใช้งานออกจากส่วนที่อาจมีแรงดันไฟฟ้า โดยมักหุ้มก้านเกือบทั้งหมด เหลือโลหะเฉพาะปลายที่สัมผัสกับหัวสกรู ฉนวนต้องผ่านการออกแบบ ผลิต และทดสอบตามข้อกำหนด ไม่ใช่เพียงนำไขควงธรรมดาไปหุ้มพลาสติกหรือพันเทปเพิ่ม ดังนั้นการเลือก ไขควงงานไฟฟ้า จึงไม่ควรดูแค่ด้ามยางหรือพลาสติก แต่ควรตรวจสอบมาตรฐาน การรับรอง รุ่นสินค้า และขอบเขตแรงดันให้ชัดเจน

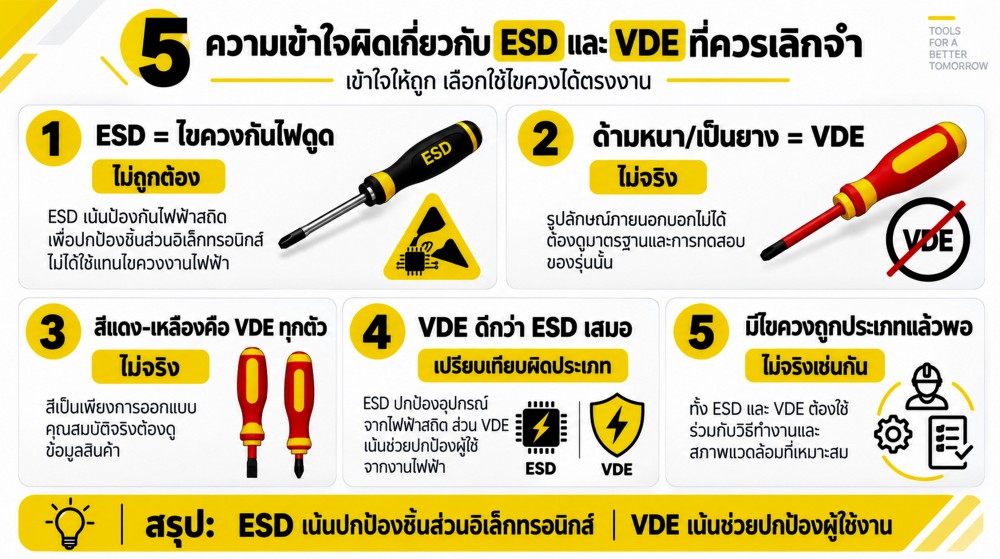

ด้ามเป็นยาง ไม่ได้แปลว่าเป็น ไขควง VDE

ไขควงทั่วไปก็อาจมีด้ามยางหรือพลาสติกเพื่อช่วยให้จับถนัดและส่งแรงบิดได้ดีขึ้น สีแดง-เหลืองก็ไม่ใช่หลักฐานว่าเป็นเครื่องมือ VDE หากต้องใช้กับงานไฟฟ้า ควรตรวจสอบข้อมูลจากผู้ผลิตและเครื่องหมายรับรองโดยตรง ไม่ควรตัดสินจากรูปลักษณ์หรือคิดว่า “หน้าตาเหมือนก็น่าจะใช้ได้”

ไขควง 2 ประเภทนี้ใช้แทนกันได้ไหม?

ไม่ควรครับ เพราะ ESD ย่อมาจาก Electrostatic Discharge และออกแบบมาเพื่อควบคุมไฟฟ้าสถิต ไม่ได้หมายความว่าด้ามหรือก้านไขควงผ่านการทดสอบสำหรับงานที่มีแรงดันไฟฟ้า อีกทั้งวัสดุ ESD ยังเน้นการควบคุมและระบายประจุ ไม่ใช่การเป็นฉนวนสำหรับป้องกันไฟฟ้า ดังนั้นห้ามใช้คำว่า ESD เป็นเหตุผลว่าเครื่องมือนั้นปลอดภัยสำหรับงานไฟฟ้า หากต้องใช้กับงานดังกล่าว ควรตรวจสอบว่าผลิตภัณฑ์ได้รับการออกแบบและรับรองโดยตรงหรือไม่

แล้ว ไขควง VDE ใช้แทน ESD ได้หรือเปล่า? ไม่ควรถือว่าใช้แทนกันได้โดยอัตโนมัติ แม้ไขควง VDE จะสามารถขันสกรูบนอุปกรณ์อิเล็กทรอนิกส์ได้เมื่อหัวและขนาดตรงกัน แต่ VDE เน้นความปลอดภัยทางไฟฟ้าของผู้ใช้งาน ส่วน ESD เน้นการควบคุมไฟฟ้าสถิต หากผู้ผลิตไม่ได้ระบุว่าเป็น ESD Safe หรือเป็นไปตามข้อกำหนด ESD ก็ไม่ควรสรุปว่ามีคุณสมบัติดังกล่าว

หลักสำคัญคือ อย่าเดาคุณสมบัติหนึ่งจากอีกคุณสมบัติหนึ่ง เพราะ VDE ไม่ได้แปลว่า ESD และ ESD ก็ไม่ได้แปลว่า VDE หากเครื่องมือมีคุณสมบัติทั้งสองด้าน ผู้ผลิตต้องระบุและมีข้อมูลรองรับอย่างชัดเจน
