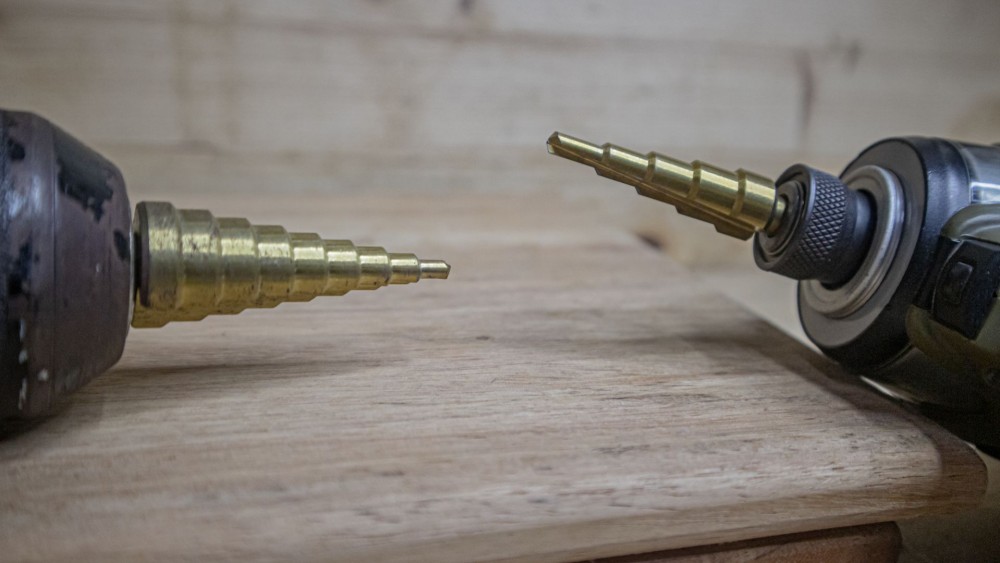

ดอกเจดีย์ หรือที่เรียกกันว่า ดอกสว่านทรงเจดีย์ หรือดอกสว่านขั้นบันได (Step Drill Bit) เป็นอุปกรณ์เจาะรู ที่มีแค่ตัวเดียว ก็สามารถเจาะรูได้หลายขนาดตามขั้นที่เรียงอยู่บนตัวดอกครับ ไม่ต้องถอดเปลี่ยนดอกสว่านทุกครั้งเมื่อต้องการขยายรูจากขนาดเล็กไปใหญ่ และรูที่ได้ยังมีขอบเรียบ และสามารถใช้ขั้นถัดไปช่วยลบคมบริเวณปากรูได้ในตัว
เจาะลึก ดอกเจดีย์ ดียังไง ใช้ยังไง ทำอะไรได้บ้าง? เมื่อมองจากรูปทรงภายนอก ดอกเจดีย์อาจดูเป็นดอกสว่าน ที่แข็งแรงมาก มีขนาดใหญ่ ฐานหนา และมักผลิตจากเหล็กรอบสูง หรือ HSS บางตัวเคลือบไทเทเนียมไนไตรด์ หรือผลิตจากโลหะที่มีโคบอลต์ผสมเพื่อทนต่อความร้อน บางคนอาจเข้าใจว่า ถ้าดอกสามารถขยายรู ได้ถึง 20, 25 หรือ 30 มิลลิเมตร ก็น่าจะเจาะเหล็กหนาได้เช่นกัน
ในความเป็นจริง ความสามารถในการเจาะรูหลายขนาดไม่ได้หมายความว่า ดอกเจดีย์ เจาะวัสดุได้ทุกความหนา รูปทรงแบบขั้นบันไดออกแบบมาเพื่อเพิ่มเส้นผ่านศูนย์กลางของรู ทีละระดับ มากกว่าจะเจาะลึกผ่านเนื้อโลหะหนาเหมือนดอกสว่านเกลียว ความหนาของชิ้นงานจึงเป็นหนึ่งในข้อจำกัดสำคัญที่สุดของดอกเจดีย์

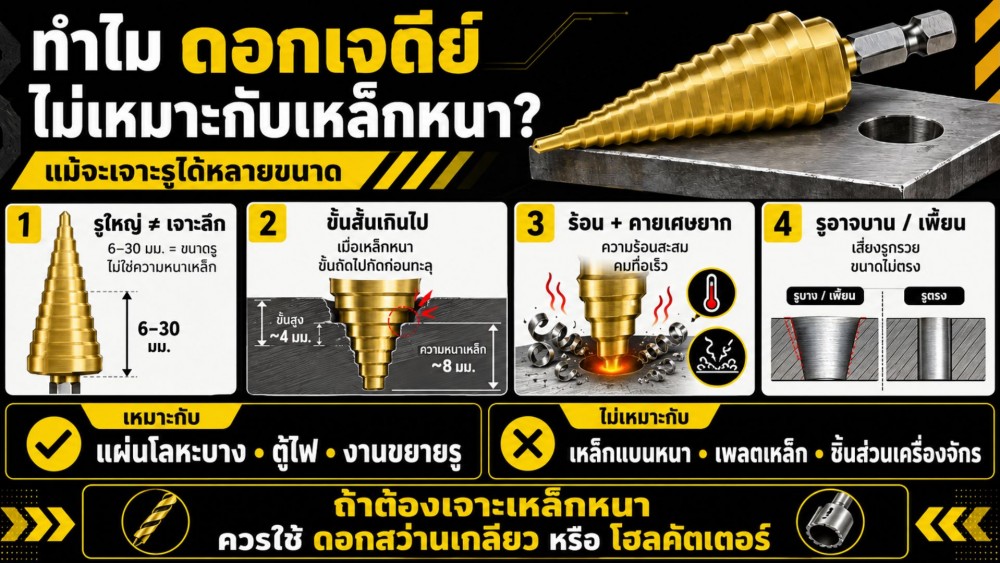

เจาะรูได้ใหญ่ ไม่ได้แปลว่าเจาะได้ลึก
จุดที่ทำให้หลายคนสับสนคือ การนำ “ขนาดเส้นผ่านศูนย์กลางของรู” ไปเทียบกับ “ความสามารถในการเจาะลึก” แต่ทั้งสองอย่าง เป็นคนละเรื่องกันโดยสิ้นเชิง
- ดอกเจดีย์ ที่ระบุช่วงขนาด 6–30 มิลลิเมตร หมายความว่า ดอกสามารถสร้างรูที่มีเส้นผ่านศูนย์กลางตั้งแต่ 6 ถึง 30 มิลลิเมตรตามขั้นต่าง ๆ
- ไม่ได้หมายความว่า ดอกสามารถเจาะเหล็กที่มีความหนา 30 มิลลิเมตรได้
- ความลึกที่แต่ละขนาดสามารถรักษาเส้นผ่านศูนย์กลางได้ แต่จำกัดด้วยความสูงของขั้นนั้น

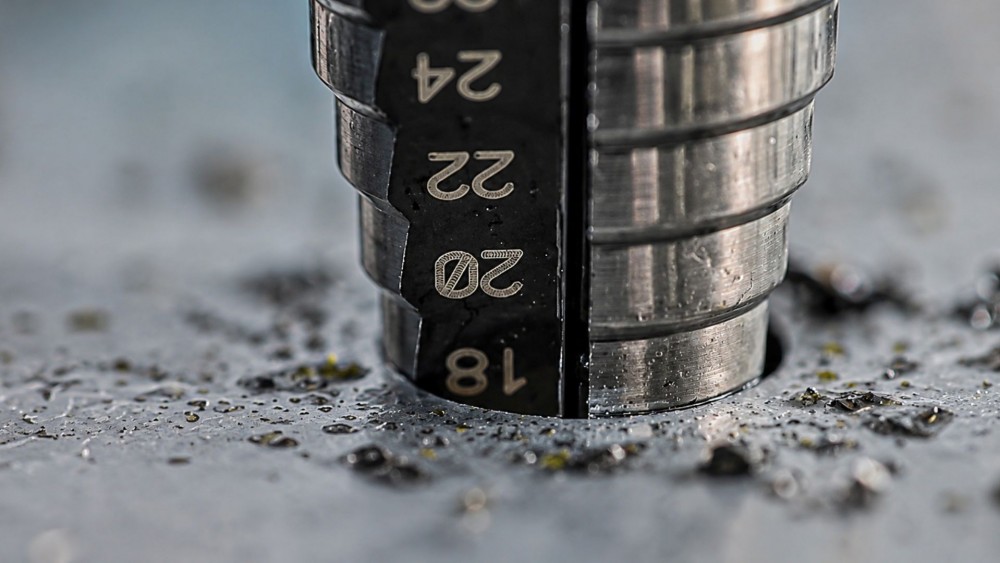

ตัวอย่าง เช่น ดอกเจดีย์ มีความสูงของแต่ละขั้นประมาณ 4 มิลลิเมตร สอดคล้องกับการใช้งานในวัสดุบาง ถ้าไปเจาะเหล็กที่หนากว่าความสูงของขั้น ส่วนที่เป็นขั้นถัดไปจะเริ่มเข้าไปกัดชิ้นงานก่อนที่ขั้นขนาดเดิมจะทะลุออกอีกด้าน ส่งผลให้รูขยายเกินขนาด หรือมีรูปทรงไม่เป็นทรงกระบอกตลอดความหนาของชิ้นงาน
ต่อให้ ดอกเจดีย์ ผลิตจาก HSS คุณภาพสูง เคลือบผิวมาอย่างดี หรือสามารถทนความร้อนได้มากขึ้น หากความสูงของขั้น ไม่พอกับความหนาชิ้นงาน ดอกก็ยังไม่สามารถรักษาขนาดรูให้ตรงตลอดความลึกได้
รูปทรงคมตัดของ ดอกเจดีย์ เหมาะกับการ “ขยายรู” มากกว่าการ “เจาะลึก”
ดอกสว่านเกลียวสำหรับเจาะเหล็กทั่วไปมีคมตัดที่ปลายดอก และมีร่องเกลียวยาวต่อเนื่องไปตามลำตัว เมื่อดอกหมุน คมตัดจะกัดวัสดุ ที่ก้นรูอย่างต่อเนื่อง โดยที่ร่องเกลียวช่วยพาเศษโลหะออกจากรู จึงเจาะลึกกว่าขนาดเส้นผ่านศูนย์กลาง ได้ตามความยาวของร่องคายเศษ และความยาวของดอก
คมตัดแต่ละขั้นทำงานในช่วงสั้น
คมตัดหลักของดอกเจดีย์ จะกระจายอยู่ตามขอบของแต่ละขั้น ทุกครั้งที่ดอกเคลื่อนลง ขั้นใหม่จะเข้ามาขยายเส้นผ่านศูนย์กลางของรูที่ขั้นก่อนหน้าเปิดไว้แล้ว รูปแบบการตัดแบบนี้มีประสิทธิภาพมากเมื่อเจาะแผ่นบาง เแต่ละขั้นทำงานเพียงช่วงสั้น ๆ แล้วทะลุผ่านไป
แต่เมื่อเจาะเหล็กหนา
- คมตัดของแต่ละขั้นต้องอยู่ในเนื้อวัสดุนานขึ้น
- เกิดพื้นที่สัมผัสมากขึ้น
- ต้องรับแรงตัดอย่างต่อเนื่องเกินกว่าลักษณะงานที่ดอกถูกออกแบบไว้
ขั้นถัดไปอาจกัดชิ้นงานก่อนขั้นเดิมทะลุ
ในการเจาะแผ่นบาง ดอกเจดีย์ขั้นหนึ่งสามารถทะลุผ่านชิ้นงาน ได้ก่อนที่ขั้นถัดไปจะเข้ามาสัมผัสเต็มที่ จึงหยุดตรงขนาดที่ต้องการได้ง่าย แต่กับเหล็กหนา หลายขั้นอาจสัมผัสชิ้นงานพร้อมกัน คมตัดส่วนหนึ่งกำลังเจาะลึก ขณะที่ขั้นด้านบนกำลังขยาย และลบคมปากรูไปพร้อมกัน ภาระที่เกิดขึ้นกับสว่านและดอกจะเพิ่มขึ้นอย่างรวดเร็ว
เหล็กหนา ทำให้ความร้อนสะสมมากกว่าที่คิด
ความร้อนเป็นศัตรูสำคัญของดอกสว่านทุกประเภท ขณะเจาะโลหะ พลังงานจากมอเตอร์ส่วนหนึ่งจะใช้ตัดเนื้อวัสดุ ส่วนอีกส่วนหนึ่งเปลี่ยนเป็นความร้อนจากแรงเสียดทาน ยิ่งคมตัดสัมผัสวัสดุนาน พื้นที่ตัดมาก รอบไม่เหมาะสม หรือเศษโลหะระบายออกไม่ดี ความร้อนบริเวณคมตัดก็จะยิ่งสูงขึ้น
ในการเจาะเหล็กแผ่นบาง ดอกเจดีย์แต่ละขั้นสัมผัสวัสดุไม่นาน และทะลุผ่านได้เร็ว ความร้อนจึงมีเวลาสะสมน้อยกว่า
แต่เมื่อเจาะเหล็กหนา ดอกต้องทำงานต่อเนื่องเป็นเวลานาน คมตัดหลายช่วงอาจเสียดสีกับผนังรูพร้อมกัน และเศษโลหะต้องเดินทางผ่านร่องคายเศษ ที่ไม่ได้มีความยาว และพื้นที่เปิดเหมือนดอกสว่านเกลียวสำหรับงานเจาะลึก
การใช้รอบสูงเกินไป อาจทำให้เห็นเศษโลหะเปลี่ยนสี ปากรูมีรอยไหม้ หรือดอกมีสีคล้ำ ในดอกเคลือบสีทอง ผิวเคลือบอาจค่อย ๆ สึกออกบริเวณคมตัด ส่วนดอก HSS ที่ร้อนจัดซ้ำ ๆ อาจสูญเสียความคมเร็ว
ปัญหาการคายเศษเมื่อเจาะเหล็กหนา
เศษที่เกิดจากการเจาะโลหะไม่ได้หายไปจากรูด้วยตัวเอง ดอกสว่าน ต้องมีพื้นที่ให้เศษไหลออกอย่างต่อเนื่อง ถ้าเศษค้างอยู่ระหว่างคมตัดกับผนังรู เศษเหล่านั้นอาจถูกบดซ้ำ เกิดแรงเสียดทานเพิ่ม และทำให้ผิวรูเป็นรอยได้ ดอกสว่านเกลียวทั่วไปจึงมีร่องคายเศษ ที่ต่อเนื่องจากปลายดอก ขึ้นมาตามลำตัว เศษที่ตัดจากก้นรูจึงขึ้นมาด้านบนอย่างเป็นระบบ
ดอกเจดีย์มีร่องคายเศษเช่นกัน แต่เนื่องจากลำตัวเป็นขั้น พื้นที่ตัด และทิศทางการไหลของเศษจะเปลี่ยนไปทุกครั้งที่เข้าสู่เส้นผ่านศูนย์กลางใหม่ เมื่อใช้กับแผ่นบาง เศษจะคายออกจากชิ้นงานได้เร็ว แต่เมื่อเจอวัสดุหนา เศษอาจสะสมตามร่อง หรืออัดแน่นอยู่ระหว่างขั้นได้ง่ายขึ้น
อาการที่มักพบคือ
- ดอกเริ่มกินเนื้อเหล็กช้าลง
- เสียงเจาะเปลี่ยนเป็นเสียงเสียดสี
- เครื่องสั่นมากขึ้น
- ต้องใช้แรงกดเพิ่ม
ดอกเจดีย์ อาจเกิดอาการจับชิ้นงานอย่างฉับพลัน หรือที่ช่างมักเรียกว่า “ดอกดูด” และ “ดอกตีกลับ” โดยเฉพาะเมื่อคมตัดใกล้ทะลุอีกด้านหนึ่ง
รูที่ได้อาจไม่ตรงขนาด แม้ ดอกเจดีย์ ยังเจาะทะลุ
เมื่อใช้ดอกเจดีย์ กับเหล็กหนา รูมีโอกาสเกิดความคลาดเคลื่อนได้หลายรูปแบบ
- รูอาจมีขนาดไม่เท่ากันระหว่างด้านบนกับด้านล่าง เพราะขั้นถัดไปเริ่มขยายปากรูแล้ว
- รูอาจเอียงหากใช้สว่านมือถือและแรงต้านเพิ่มขึ้นตามขนาดดอก
- รูอาจไม่กลมจากการสั่นและการจับชิ้นงานที่ไม่แน่น
- ช่วงเปลี่ยนระหว่างขั้นยังอาจสร้างบ่าหรือรอยไล่ระดับภายในรู ซึ่งไม่เหมาะกับงานที่ต้องการผนังรูตรงตลอดความหนา
สำหรับงานติดตั้งทั่วไปบนแผ่นบาง เช่น เจาะตู้ไฟความคลาดเคลื่อนเล็กน้อยอาจไม่ส่งผลมาก เพราะนอตล็อก และแหวนรองสามารถปิดขอบรูได้ แต่ถ้าเป็นรูสำหรับสลักเกลียวที่ต้องรับแรง รูสำหรับสวมเพลา หรือรูที่ต้องไปต๊าปเกลียวต่อ ความตรง และขนาดของรูมีความสำคัญมาก การเลือกดอกที่ออกแบบมาสำหรับเจาะลึก จะให้ผลลัพธ์ ที่น่าเชื่อถือกว่า
การกดแรงขึ้น ไม่ได้ช่วยให้ ดอกเจดีย์ เจาะเหล็กหนาได้ดีขึ้น?
เมื่อดอกเริ่มเจาะช้า หลายคนอาจเพิ่มแรงกดโดยอัตโนมัติ เพราะคิดว่าดอกต้องการแรงมากขึ้นในการกินเนื้อเหล็ก วิธีนี้ช่วยได้เล็กน้อยในกรณีที่กดเบาเกินไป จนคมตัดแค่ถูอยู่บนผิววัสดุ แต่ถ้าสาเหตุที่แท้จริงมาจากรอบไม่เหมาะ คมเริ่มทื่อ เศษอุดตัน หรือใช้ดอกผิดประเภท การเพิ่มแรงกดจะทำให้ปัญหารุนแรงขึ้น
แรงกดที่มากเกินไปจะเพิ่มภาระให้ปลายดอกเจดีย์ และคมตัดของแต่ละขั้น ดอกติดอยู่กับชิ้นงาน มอเตอร์สว่านต้องสร้างแรงบิดสูงขึ้น เครื่องอาจร้อน ระบบป้องกันโอเวอร์โหลดอาจตัด หรือ
ดอกเจดีย์บางรุ่น ออกแบบปลายแบบ Split Point เพื่อช่วยเริ่มรูได้ง่ายและลดการเดินของดอกบนผิวโลหะ แต่ปลายลักษณะนี้ไม่ได้ออกแบบมาเพื่อรับแรงกดสูงอย่างต่อเนื่อง การใช้แรงป้อนสูงเกินไปในช่วงเริ่มเจาะเป็นสาเหตุหนึ่งที่ทำให้ส่วนปลายของดอกเสียหายได้ จึงควรปล่อยให้คมตัดทำงานด้วยรอบและแรงป้อนที่สมดุล มากกว่าฝืนกดเพื่อชดเชยการเลือกดอกไม่ตรงงานแบตเตอรี่หมดเร็ว ในกรณีที่ใช้สว่าน แรงบิดอาจส่งกลับมาที่มือของผู้ใช้ ทำให้เครื่องสะบัดได้
ถ้าถามว่า ดอกเจดีย์ ทั่วไป ก้าน Hex ใช้กับไขควงกระแทก ได้ไหม? คำตอบคือ ใช้ได้ มีโอกาสหัก ความร้อนสะสม หรือคุมขนาดรูไม่ได้
แล้วเหล็กหนาแค่ไหน จึงเริ่มไม่เหมาะกับ ดอกเจดีย์?
ไม่มีตัวเลขตายตัวสำหรับ ดอกเจดีย์ทุกดอกครับ เพราะต้องพิจารณาทั้ง
- ความสูงของขั้น
- วัสดุของดอกเจดีย์
- รูปทรงร่องคายเศษ
- จำนวนคมตัด
- ชนิดของโลหะ
- ขนาดรูที่ต้องการ
- กำลังของสว่าน
- ข้อกำหนดจากผู้ผลิต
แนวคิดพื้นฐานคือ ความหนาของชิ้นงานต้องไม่มากจนขั้นถัดไปเริ่มกัดชิ้นงานก่อนที่ขั้นขนาดเป้าหมายจะเจาะทะลุ
ดอกเจดีย์ ทั่วไปที่มีความสูงของแต่ละขั้นประมาณ 4 มิลลิเมตร มักเหมาะกับโลหะแผ่นบางในช่วงไม่กี่มิลลิเมตร เช่น 3.5–4 มิลลิเมตร บางประเภทอาจใช้งานได้ถึงประมาณ 6 มิลลิเมตร จึงไม่ควรถูกนำไปสรุปว่าทุกรุ่น สามารถทำได้เหมือนกัน
สรุป
เหตุผลที่ดอกเจดีย์ไม่เหมาะกับเหล็กหนา ไม่ได้เกิดจากดอกไม่มีความแข็งแรง หรือเจาะเหล็กไม่ได้ดีเท่าดอกสว่านครับ แต่เกิดจาก โครงสร้างแบบขั้นบันไดที่ออกแบบมาเพื่อเจาะ และขยายรูหลายขนาดบนวัสดุบาง ความสูงของแต่ละขั้นมีจำกัด เมื่อชิ้นงานหนาเกินไป ขั้นถัดไปจะเริ่มกัดปากรูก่อนที่ขั้นขนาดเป้าหมายจะทะลุ ส่งผลให้รูบาน เป็นทรงกรวย หรือขนาดไม่เท่ากันตลอดความลึก
นอกจากนี้ การเจาะเหล็กหนายังทำให้คมตัดสัมผัสวัสดุนานขึ้น ความร้อนสะสมมากขึ้น เศษโลหะคายออกยากขึ้น และสว่านต้องรับแรงบิดสูงขึ้น ดอกเจดีย์ อาจทื่อเร็ว ผิวเคลือบเสียหาย คมบิ่น หรือเกิดอาการดอกจับชิ้นงานอย่างรุนแรงได้
ดอกเจดีย์จึงเหมาะอย่างยิ่งสำหรับตู้ไฟ ตัวถัง แผ่นโลหะ งานขยายรู และงานติดตั้งที่ต้องการรูหลายขนาดอย่างรวดเร็ว แต่ถ้าต้องเจาะเหล็กแบนหนา เหล็กโครงสร้าง หรือชิ้นส่วนเครื่องจักร ควรเปลี่ยนไปใช้ดอกสว่านเกลียวสำหรับโลหะ หรือ โฮลซอว์ ที่มีความลึกเหมาะสม
ก่อนหยิบ ดอกเจดีย์ มาใช้ ควรถามตัวเองว่า “ต้องการรูขนาดเท่าไร” และ “วัสดุหนาเท่าไร” เพราะดอกที่เจาะได้หลายขนาด อาจไม่ได้ถูกออกแบบมาให้เจาะได้ทุกความลึก
