เวลาพูดถึงตู้ไฟ หลายคนนึกถึงตู้สีขาวหรือสีเทาที่มีเบรกเกอร์เรียงอยู่ด้านใน ใช้สำหรับควบคุมวงจรไฟฟ้าในบ้าน อาคาร ร้านค้า หรือโรงงาน แต่พอถึงเวลาต้องเลือกซื้อจริง ๆ หรือคุยกับช่างไฟจริง ๆ มักเจอคำที่ทำให้สับสน นั่นคือ ตู้คอนซูมเมอร์ยูนิต และ ตู้โหลดเซ็นเตอร์
สองอย่างนี้ดูเผิน ๆ คล้ายกัน เพราะต่างก็เป็นตู้สำหรับติดตั้งเบรกเกอร์และควบคุมวงจรไฟฟ้า แต่ในแง่การใช้งานจริงไม่ได้เหมือนกันทั้งหมด ทั้งขนาดระบบไฟ จำนวนวงจรที่รองรับ ลักษณะการกระจายไฟ และประเภทงานที่เหมาะสม
ถ้าเลือกให้เหมาะระบบไฟจะเป็นระเบียบ ดูแลง่าย และปลอดภัยกว่า แต่ถ้าเลือกผิดประเภทหรือดูแค่ราคากับจำนวนช่อง อาจทำให้ขยายระบบลำบาก จัดการวงจรยาก หรือไม่รองรับโหลดไฟที่ใช้งานจริง

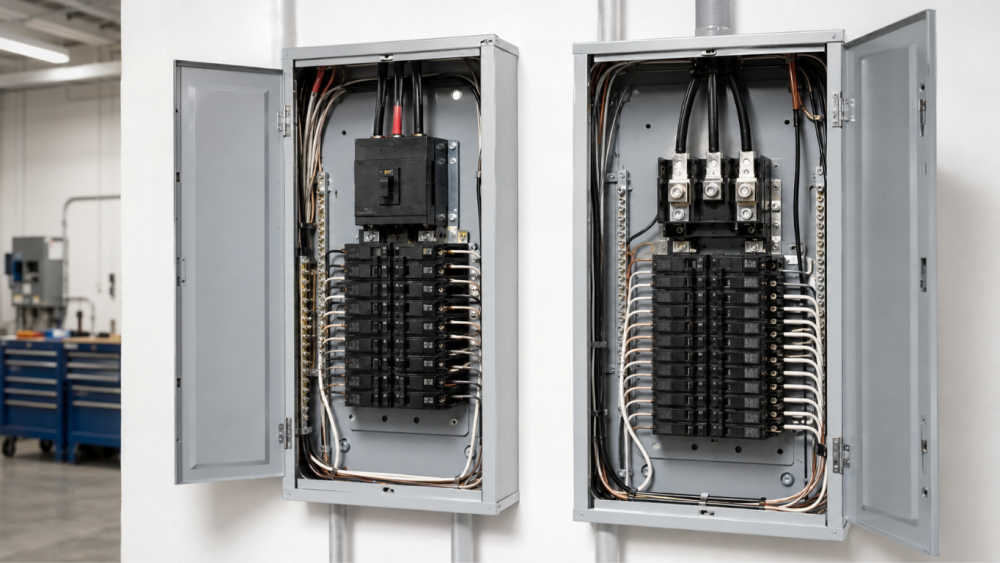

ตู้โหลดเซ็นเตอร์คืออะไร
ตู้โหลดเซ็นเตอร์ หรือ Load Center คือตู้ไฟฟ้าที่รับไฟจากแหล่งจ่ายหลัก แล้วกระจายออกไปยังวงจรย่อยต่าง ๆ ผ่านเบรกเกอร์ภายในตู้ หน้าที่หลักคือช่วยจัดระเบียบระบบไฟฟ้า แบ่งวงจรให้ชัดเจน และทำให้ควบคุมไฟในอาคารหรือพื้นที่ใช้งานได้สะดวกขึ้น เช่น แยกวงจรไฟแสงสว่าง วงจรปลั๊ก วงจรแอร์ วงจรปั๊มน้ำ วงจรเครื่องจักร หรือวงจรอุปกรณ์ไฟฟ้าเฉพาะจุด
ตู้โหลดเซ็นเตอร์มักพบในงานที่ระบบไฟใหญ่กว่าบ้านพักอาศัยทั่วไป เช่น อาคารพาณิชย์ สำนักงาน ร้านอาหาร โกดัง คลังสินค้า โรงงาน หรือบ้านขนาดใหญ่ที่มีวงจรไฟจำนวนมาก ในตลาดไทยหลายรุ่นถูกออกแบบมาสำหรับระบบไฟฟ้า 3 เฟส 4 สาย ซึ่งเหมาะกับพื้นที่ที่มีการใช้ไฟมากและต้องการกระจายวงจรให้เป็นระบบ
พูดง่าย ๆ คือถ้าระบบไฟเริ่มมีหลายวงจร หลายโซน หรือมีอุปกรณ์กินไฟหลายจุด ตู้โหลดเซ็นเตอร์จะช่วยให้จัดการได้เป็นระเบียบและรองรับการใช้งานได้ดีกว่าตู้ไฟขนาดเล็กทั่วไป

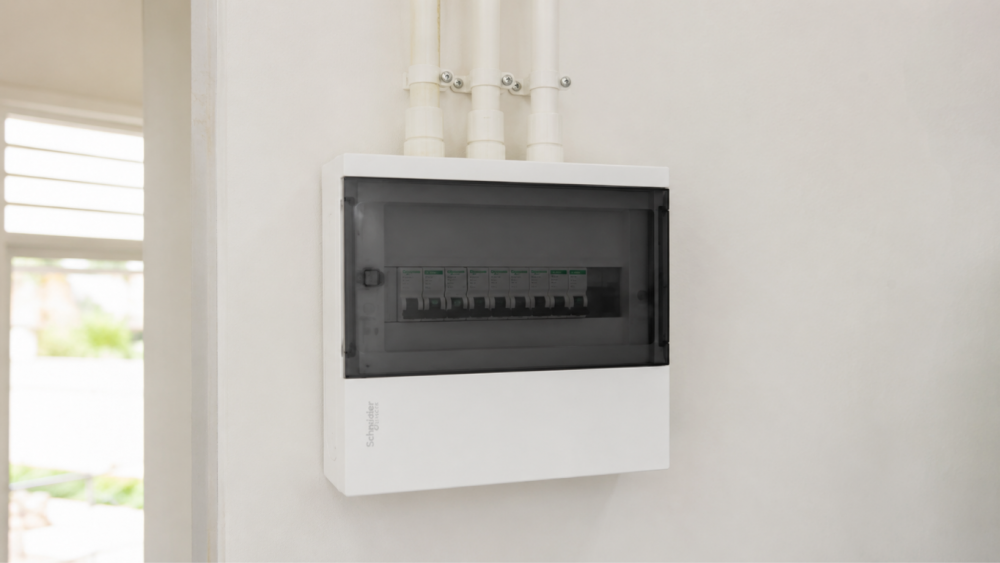

ตู้คอนซูมเมอร์ยูนิตคืออะไร
ตู้คอนซูมเมอร์ยูนิต หรือ Consumer Unit คือตู้ไฟฟ้าที่ใช้ควบคุมและป้องกันวงจรไฟฟ้าภายในบ้านหรือพื้นที่ขนาดเล็ก ภายในตู้มักประกอบด้วยเมนเบรกเกอร์ เบรกเกอร์ย่อย และอาจมีอุปกรณ์ป้องกันไฟรั่วหรือไฟดูด ขึ้นอยู่กับรุ่นและการออกแบบระบบ
ตู้คอนซูมเมอร์ยูนิตมักพบในบ้านพักอาศัย คอนโด ห้องเช่า สำนักงานขนาดเล็ก หรือร้านค้าขนาดเล็กที่ระบบไฟไม่ซับซ้อนมาก เช่น มีเพียงวงจรแสงสว่าง วงจรปลั๊ก วงจรเครื่องทำน้ำอุ่น หรือวงจรแอร์บางจุด บ้านทั่วไปที่ใช้ระบบไฟ 1 เฟสมักเลือกตู้ประเภทนี้เป็นตู้ควบคุมไฟหลัก เพราะขนาดเหมาะสม ใช้งานง่าย และเพียงพอกับวงจรภายในบ้านทั่วไป
อย่างไรก็ตาม การเลือกตู้ไม่ควรดูจากชื่อเรียกอย่างเดียว ควรดูร่วมกับแบบระบบไฟ จำนวนวงจร โหลดไฟที่ใช้งาน และมาตรฐานการติดตั้งของช่างไฟด้วย

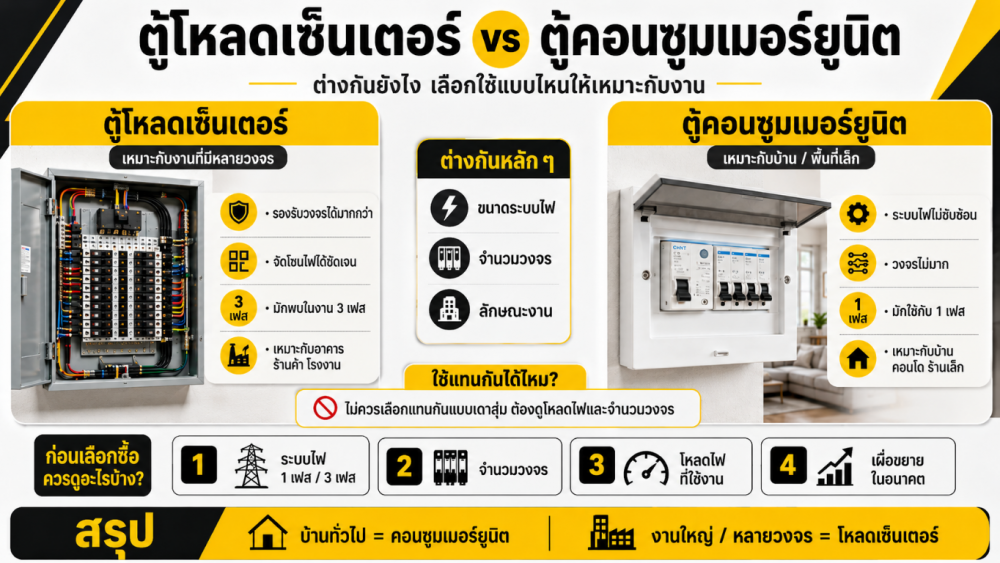

ตู้โหลดเซ็นเตอร์ต่างจากตู้คอนซูมเมอร์ยูนิตยังไง
ความต่างหลักอยู่ที่ ขนาดของระบบไฟฟ้า จำนวนวงจรที่ต้องควบคุม และลักษณะพื้นที่ใช้งาน
ตู้คอนซูมเมอร์ยูนิตเหมาะกับบ้านหรือพื้นที่ขนาดเล็กที่มีวงจรไฟไม่มาก ระบบไม่ซับซ้อน และต้องการควบคุมไฟภายในพื้นที่เดียวเป็นหลัก ส่วนตู้โหลดเซ็นเตอร์เหมาะกับงานที่ใหญ่ขึ้น เช่น อาคาร ร้านค้า สำนักงาน หรือโรงงาน ที่ต้องแบ่งวงจรไฟออกเป็นหลายส่วนและมีโหลดไฟมากกว่าบ้านทั่วไป
อีกจุดที่ต่างกันคือตู้โหลดเซ็นเตอร์รองรับวงจรย่อยได้มากกว่า และเหมาะกับการจัดระบบไฟให้เป็นโซน เช่น แยกไฟชั้น 1 ชั้น 2 แยกโซนสำนักงาน แยกโซนเครื่องจักร หรือแยกวงจรสำหรับอุปกรณ์ที่ใช้ไฟสูง
อย่างไรก็ตาม ตู้โหลดเซ็นเตอร์ไม่ได้ทำให้ไฟสมดุลเองโดยอัตโนมัติ ความสมดุลของโหลดในแต่ละเฟสขึ้นอยู่กับการออกแบบวงจรและการติดตั้งที่ถูกต้องโดยช่างไฟหรือผู้เชี่ยวชาญ
พูดให้เห็นภาพง่าย ๆ ตู้คอนซูมเมอร์ยูนิตเหมือนตู้ไฟหลักของบ้านทั่วไป ส่วนตู้โหลดเซ็นเตอร์เหมือนตู้กระจายไฟสำหรับระบบที่ใหญ่ขึ้น มีวงจรมากขึ้น และต้องจัดการโหลดไฟอย่างเป็นระบบมากขึ้น
บ้านทั่วไปควรใช้ตู้โหลดเซ็นเตอร์ไหม
ถ้าเป็นบ้านทั่วไปที่ใช้ไฟไม่มาก มีเครื่องใช้ไฟฟ้าตามปกติอย่างหลอดไฟ ปลั๊กไฟ ตู้เย็น ทีวี เครื่องซักผ้า แอร์ไม่กี่ตัว หรือเครื่องทำน้ำอุ่นบางจุด โดยมากตู้คอนซูมเมอร์ยูนิตก็เพียงพอแล้ว
แต่ถ้าเป็นบ้านขนาดใหญ่ มีแอร์หลายตัว เครื่องทำน้ำอุ่นหลายจุด ปั๊มน้ำหลายชุด ครัวไฟฟ้า โฮมออฟฟิศ หรือใช้ระบบไฟ 3 เฟส อาจต้องพิจารณาตู้ไฟที่รองรับวงจรมากขึ้น เช่น ตู้โหลดเซ็นเตอร์ หรือระบบตู้ไฟที่ออกแบบเฉพาะตามหน้างาน
สิ่งสำคัญคือไม่ควรเลือกจากคำว่าบ้านหรืออาคารเพียงอย่างเดียว เพราะบ้านบางหลังอาจใช้ไฟมากกว่าอาคารขนาดเล็กบางแห่งก็ได้ การเลือกตู้ไฟควรดูจากโหลดไฟจริง จำนวนวงจร อุปกรณ์ที่ใช้งาน และแผนการขยายระบบในอนาคต
อาคาร ร้านค้า และโรงงานเหมาะกับตู้โหลดเซ็นเตอร์ไหม
สำหรับอาคารพาณิชย์ ร้านอาหาร สำนักงาน โกดัง คลังสินค้า หรือโรงงาน ตู้โหลดเซ็นเตอร์มักเหมาะกว่า เพราะพื้นที่เหล่านี้มักมีวงจรไฟหลายจุด ใช้อุปกรณ์ไฟฟ้าหลายประเภท และต้องการแยกวงจรให้ควบคุมได้ง่าย
ตัวอย่างเช่น ร้านอาหารอาจต้องแยกวงจรไฟแสงสว่าง วงจรปลั๊ก วงจรตู้แช่ วงจรเครื่องครัว วงจรแอร์ และวงจรปั๊มน้ำออกจากกัน เพื่อให้ซ่อมบำรุงง่ายและลดผลกระทบเมื่อวงจรใดวงจรหนึ่งมีปัญหา ส่วนโรงงานหรือคลังสินค้าอาจมีโหลดไฟที่ใหญ่ขึ้น ทั้งมอเตอร์ เครื่องจักร ระบบระบายอากาศ และอุปกรณ์ไฟฟ้าเฉพาะทาง จึงต้องใช้ตู้ไฟที่รองรับวงจรและการกระจายโหลดได้เหมาะสมกว่า
ในกรณีเหล่านี้ตู้โหลดเซ็นเตอร์จะช่วยให้จัดระบบไฟได้เป็นระเบียบมากขึ้น แต่การเลือกขนาดตู้ จำนวนช่อง และพิกัดกระแสไฟควรให้ช่างไฟหรือวิศวกรไฟฟ้าช่วยประเมินจากหน้างานจริง
ตู้โหลดเซ็นเตอร์มีแบบไหนบ้าง
ตู้โหลดเซ็นเตอร์โดยทั่วไปแบ่งออกได้เป็น 2 แบบหลัก คือ แบบ Main Circuit Breaker และแบบ Main Lugs
ตู้โหลดเซ็นเตอร์แบบ Main Circuit Breaker
จะมีเมนเบรกเกอร์หลักอยู่ภายในตู้ สามารถตัดไฟทั้งตู้ได้ และทำหน้าที่เป็นอุปกรณ์ป้องกันหลักตามพิกัดที่ออกแบบไว้ เหมาะกับงานที่ต้องการให้ตู้มีจุดตัดไฟหลักในตัว เช่น ใช้เป็นตู้กระจายไฟหลักของพื้นที่ หรือจุดที่ต้องการควบคุมไฟทั้งตู้จากตำแหน่งเดียว ข้อดีคือใช้งานและดูแลระบบง่ายกว่า เพราะสามารถตัดไฟทั้งตู้ได้สะดวกเมื่อต้องซ่อมบำรุงหรือเกิดเหตุผิดปกติ
ตู้โหลดเซ็นเตอร์แบบ Main Lugs
ไม่มีเมนเบรกเกอร์หลักภายในตู้ แต่รับสายไฟเข้าผ่านชุดขั้วต่อหลักหรือ Lug ที่ต่อเข้ากับบัสบาร์ภายในตู้ มักใช้เป็นตู้ย่อยที่รับไฟมาจากตู้หลักอีกที จุดที่ต้องระวังคือ Main Lugs ไม่ได้แปลว่าไม่ต้องมีอุปกรณ์ป้องกันเลย แต่หมายความว่าในตัวตู้นั้นไม่มีเมนเบรกเกอร์หลัก ดังนั้นระบบด้านหน้าตู้ต้องมีอุปกรณ์ป้องกันที่เหมาะสมอยู่แล้ว
การเลือกใช้แบบใดจึงไม่ควรดูแค่ราคา แต่ต้องดูแบบระบบไฟ ตำแหน่งติดตั้ง และอุปกรณ์ป้องกันที่มีอยู่ในระบบร่วมด้วย
ตัวอย่างตู้โหลดเซ็นเตอร์ที่พบได้ในตลาด
เพื่อให้เห็นภาพมากขึ้น ตู้โหลดเซ็นเตอร์ที่มีจำหน่ายในตลาดมักมีหลายขนาด หลายพิกัดกระแส และมีทั้งแบบเมนเบรกเกอร์กับแบบเมนลัก เช่น ตู้โหลดเซ็นเตอร์ Schneider Electric ซีรีส์ QO3 ที่มีรุ่นให้เลือกทั้งแบบ Main Circuit Breaker และ Main Lugs
จากกลุ่มสินค้าประเภทนี้ จะเห็นได้ว่ามีตัวเลือกหลายระดับ เช่น รุ่นพิกัดกระแส 100A และ 250A พร้อมค่าพิกัดกระแสลัดวงจร 25 kA และมีจำนวนช่องให้เลือกหลายขนาด เช่น 12, 18, 24, 30, 36, 42 และ 48 ช่อง
ตัวเลขเหล่านี้ช่วยให้เห็นว่าการเลือกตู้โหลดเซ็นเตอร์ไม่ได้ดูแค่ว่าใหญ่หรือเล็ก แต่ต้องดูว่าหน้างานต้องใช้วงจรย่อยกี่วงจร รองรับโหลดมากแค่ไหน และต้องเผื่อการขยายระบบในอนาคตหรือไม่ งานที่มีวงจรไม่มากอาจเริ่มจากตู้ขนาด 12 หรือ 18 ช่อง ส่วนอาคาร ร้านค้า หรือพื้นที่ที่ต้องแยกวงจรหลายโซนอาจต้องใช้ตู้ขนาด 30 ช่องขึ้นไป ขึ้นอยู่กับการออกแบบของช่างไฟ
ส่วนพิกัดกระแสอย่าง 100A หรือ 250A ไม่ควรเลือกจากความรู้สึกว่าเผื่อไว้ก่อนเพียงอย่างเดียว แต่ควรเลือกตามขนาดโหลดจริง ระบบไฟ และอุปกรณ์ป้องกันที่ใช้ร่วมกันในระบบ
เลือกตู้โหลดเซ็นเตอร์ต้องดูอะไรบ้าง
การเลือกตู้โหลดเซ็นเตอร์ควรดูมากกว่าจำนวนช่องหรือราคาหน้าร้าน เพราะตู้ไฟเป็นส่วนหนึ่งของระบบความปลอดภัยของอาคาร
อย่างแรกควรดูว่าใช้ระบบไฟแบบไหน เป็น 1 เฟสหรือ 3 เฟส เพราะตู้แต่ละรุ่นรองรับระบบไฟไม่เหมือนกัน ต่อมาคือจำนวนวงจรย่อยที่ต้องใช้ ทั้งวงจรไฟแสงสว่าง วงจรปลั๊ก วงจรแอร์ วงจรปั๊มน้ำ วงจรเครื่องจักร หรือวงจรอุปกรณ์เฉพาะทาง ยิ่งมีวงจรมากก็ยิ่งต้องเลือกตู้ที่มีจำนวนช่องเพียงพอ
อีกเรื่องที่ควรคิดเผื่อคือการขยายระบบในอนาคต เพราะหลายพื้นที่มักเพิ่มโหลดภายหลัง เช่น เพิ่มแอร์ เพิ่มเครื่องจักร หรือเพิ่มอุปกรณ์ไฟฟ้าใหม่ ถ้าเลือกตู้แบบพอดีเกินไปวันหน้าจะขยายระบบลำบาก
นอกจากนี้ยังควรดูพิกัดกระแสไฟของตู้ ความเข้ากันได้กับเบรกเกอร์ มาตรฐานสินค้า ความแข็งแรงของตู้ พื้นที่ติดตั้ง การระบายอากาศ และความสะดวกในการซ่อมบำรุง สำหรับบางหน้างานอาจต้องใช้อุปกรณ์เสริมร่วมด้วย เช่น ชุดอุปกรณ์เสริม ฝาปิด หรือชิ้นส่วนประกอบการติดตั้ง ซึ่งควรเลือกให้เข้ากับรุ่นตู้และรูปแบบการติดตั้งจริง
ตู้โหลดเซ็นเตอร์กับตู้คอนซูมเมอร์ยูนิตใช้แทนกันได้ไหม
โดยทั่วไปไม่ควรเลือกใช้แทนกันแบบเดาสุ่ม เพราะตู้ทั้งสองประเภทออกแบบมาสำหรับลักษณะงานที่ต่างกัน
ถ้าเป็นบ้านหรือพื้นที่ขนาดเล็กที่มีวงจรไม่มาก ตู้คอนซูมเมอร์ยูนิตอาจเหมาะกว่า เพราะใช้งานง่าย ขนาดไม่ใหญ่เกินไป และเพียงพอกับระบบไฟทั่วไป แต่ถ้าเป็นอาคาร ร้านค้า โรงงาน หรือพื้นที่ที่มีวงจรจำนวนมาก ใช้โหลดไฟสูง หรือใช้ระบบไฟ 3 เฟส ตู้โหลดเซ็นเตอร์มักตอบโจทย์มากกว่า เพราะรองรับการกระจายวงจรได้เป็นระบบกว่า
การใช้ตู้ผิดประเภทอาจทำให้ระบบไฟดูแลยาก ขยายวงจรลำบาก หรือไม่เหมาะกับโหลดที่ใช้งานจริง โดยเฉพาะในพื้นที่ที่มีอุปกรณ์ไฟฟ้าหลายชนิดทำงานพร้อมกัน ดังนั้นก่อนเลือกซื้อตู้ไฟควรให้ช่างไฟหรือผู้เชี่ยวชาญช่วยประเมินโหลดและออกแบบวงจรให้เหมาะสมก่อนเสมอ
ตู้โหลดเซ็นเตอร์ต่างจากตู้คอนซูมเมอร์ยูนิตยังไง
ถ้าสรุปแบบเข้าใจง่าย ตู้คอนซูมเมอร์ยูนิต เหมาะกับบ้านหรือพื้นที่ขนาดเล็กที่มีวงจรไฟไม่ซับซ้อนมาก ส่วน ตู้โหลดเซ็นเตอร์ เหมาะกับอาคาร ร้านค้า โรงงาน หรือพื้นที่ที่มีวงจรไฟหลายจุด ใช้โหลดไฟมากขึ้น และต้องการจัดระบบการกระจายไฟให้เป็นระเบียบกว่า
ตู้โหลดเซ็นเตอร์ไม่ได้เป็นแค่ตู้สำหรับใส่เบรกเกอร์หลาย ๆ ตัว แต่เป็นส่วนสำคัญของระบบไฟฟ้าที่ช่วยให้ควบคุมวงจร ซ่อมบำรุง และขยายระบบในอนาคตได้ง่ายขึ้น ในท้องตลาดมีให้เลือกทั้งแบบเมนเบรกเกอร์และแบบเมนลัก รวมถึงหลายพิกัดกระแสและหลายจำนวนช่อง การเลือกจึงควรเริ่มจากระบบไฟ โหลดไฟจริง จำนวนวงจร และแผนการใช้งานในอนาคต ไม่ใช่เลือกจากขนาดตู้หรือราคาถูกที่สุดเพียงอย่างเดียว
ถ้าไม่แน่ใจควรให้ช่างไฟหรือผู้เชี่ยวชาญช่วยประเมินก่อนเลือกซื้อ เพราะตู้ไฟเป็นอุปกรณ์ที่เกี่ยวข้องกับความปลอดภัยโดยตรง เลือกให้เหมาะตั้งแต่แรกจะช่วยให้ระบบไฟใช้งานได้มั่นใจและดูแลง่ายกว่าในระยะยาว
