เวลาพูดถึงการเลือก เซอร์กิตเบรกเกอร์ หลายคนมักโฟกัสแค่ตัวเลข “กี่แอมป์” แล้วตัดสินใจทันที แต่ในโลกของงานไฟฟ้าจริง ๆ ตัวเลขนั้นเป็นเพียงครึ่งเดียวของเรื่องทั้งหมด เพราะยังมีอีกปัจจัยสำคัญที่ส่งผลต่อความปลอดภัยโดยตรง นั่นคือ Trip Curve หรือที่เราเห็นบนตัวเบรกเกอร์เป็นตัวอักษร B, C, D

รายละเอียดเล็ก ๆ ตรงนี้เอง ที่ทำให้บางบ้านเปิดแอร์ปุ๊บ เบรกเกอร์ตัดปั๊บ ทั้งที่เลือกแอมป์ถูกแล้ว ขณะที่บางระบบเกิดไฟลัดวงจร แต่เบรกเกอร์กลับตัดช้ากว่าที่ควร ปัญหาเหล่านี้จำนวนไม่น้อยไม่ได้เกิดจากอุปกรณ์เสีย แต่เกิดจากการ เลือก Curve ไม่เหมาะกับลักษณะโหลด

บทความนี้จะพาคุณไล่แกะตั้งแต่พื้นฐานไปจนถึงการใช้งานจริง ว่า Curve ของเบรกเกอร์คืออะไร ต่างกันอย่างไร และควรเลือกแบบไหนให้เหมาะกับบ้าน อาคาร หรือโรงงาน เพื่อให้ระบบไฟ “ตัดเมื่อควรตัด และไม่ตัดเมื่อไม่ควรตัด” อย่างที่มันควรจะเป็น

Curve ของเบรกเกอร์คืออะไร?

Curve ของเบรกเกอร์ (Trip Curve) คือ “ลายเซ็นการทำงาน” ที่บอกว่าเบรกเกอร์จะยอมให้กระแสเกินได้มากแค่ไหน และจะใช้เวลานานเท่าไรในการตัดวงจรเมื่อเกิดความผิดปกติ โดยเฉพาะช่วงที่กระแสพุ่งขึ้นอย่างรวดเร็วตอนเริ่มเดินเครื่อง (Inrush current)

ถ้ามองให้เห็นภาพง่าย ๆ ให้คิดว่า…

• แอมป์ (Ampere) = บอกว่าเบรกเกอร์รับโหลดได้เท่าไร
• Curve = บอกว่าเบรกเกอร์ตัด “เร็วหรือช้า” แค่ไหนเมื่อเกิดกระแสเกิน

ดังนั้น เบรกเกอร์ 16A สองตัวที่แอมป์เท่ากัน อาจมีพฤติกรรมต่างกันมาก เพียงเพราะ Curve ไม่เหมือนกัน นี่คือเหตุผลที่ตัวอักษรเล็ก ๆ อย่าง B, C, D มีความสำคัญต่อความปลอดภัยของระบบไฟฟ้าอย่างแท้จริง

ทำไม Curve ถึงสำคัญกว่าที่หลายคนคิด

ในโลกการใช้งานจริง โหลดไฟฟ้าไม่ได้กินกระแส “นิ่ง ๆ” ตลอดเวลา อุปกรณ์จำนวนมาก โดยเฉพาะมอเตอร์ คอมเพรสเซอร์ หรือหม้อแปลงจะมีกระแสกระชากสูงมากในเสี้ยววินาทีแรกที่เริ่มทำงาน

ถ้าเบรกเกอร์ไวเกินไป → อาจทริปทุกครั้งที่สตาร์ต

แต่ถ้าหน่วงเกินไป → อาจปล่อยให้กระแสผิดปกติไหลนานเกินควร

Trip Curve จึงเป็นตัวช่วยหาจุดสมดุล ระหว่าง:

• ความปลอดภัยของสายไฟ
• ความต่อเนื่องของการใช้งาน
• และการทนต่อ Inrush ของอุปกรณ์

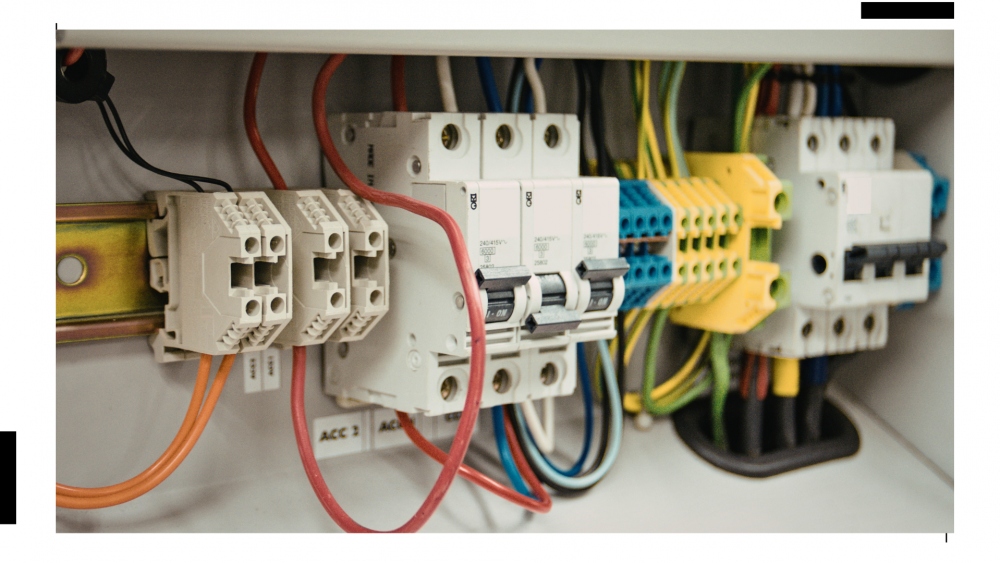

เบรกเกอร์ MCB ส่วนใหญ่จะมีการตัด 2 โหมดหลัก:

1. Thermal trip (โอเวอร์โหลด) — ตัดแบบหน่วงตามความร้อน
2. Magnetic trip (ลัดวงจร/กระชาก) — ตัดทันที

ตัวอักษร B, C, D ที่เราเห็นบนตัวเบรกเกอร์ จริง ๆ แล้วหมายถึง “ช่วงการทำงานของ Magnetic trip” เป็นหลัก

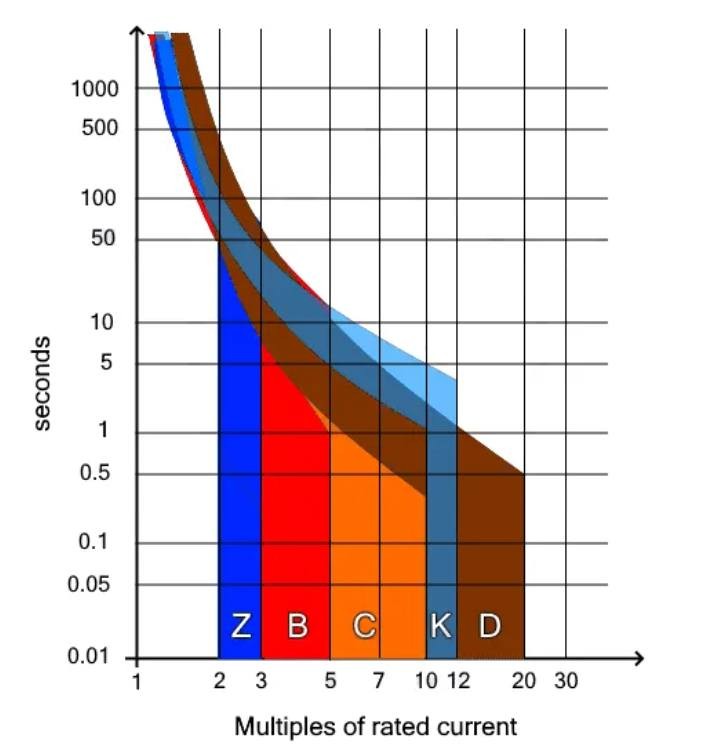

วิธีอ่านกราฟ Time–Current Characteristic

กราฟ Time–Current Characteristic คือภาษาสากลที่ผู้ผลิตใช้บอก “นิสัยการตัด” ของเบรกเกอร์แต่ละ Curve อ่านเป็นแล้วจะประเมินพฤติกรรมอุปกรณ์ได้แม่นขึ้นมาก

หลักการอ่านแบบเร็ว

• แกน X (แนวนอน) = เท่าของกระแสพิกัด (Multiples of rated current) → ไปทางขวา = กระแสเกินมากขึ้น
• แกน Y (แนวตั้ง) = เวลาในการตัด (วินาที) → ลงล่าง = ตัดเร็วขึ้น

กราฟนี้มักเป็นสเกลลอการิทึม (log scale) จึงเห็นเส้นโค้งชันกว่ากราฟทั่วไป

จำภาพง่าย ๆ

• เส้นอยู่ซ้ายกว่า → ไวกว่า → ตัดง่าย
• เส้นอยู่ขวากว่า → หน่วงกว่า → ทนกระชากได้มาก
• ช่วงที่เส้นไหลลงเร็ว → คือโซนตัดฉับพลัน

แถบแนวตั้งสีคืออะไร?

แถบสีแนวตั้งของแต่ละ Curve คือช่วงที่เบรกเกอร์เข้าสู่โหมด Magnetic Trip เมื่อกระแสพุ่งเข้าโซนนี้ เบรกเกอร์จะตัดแทบจะทันทีในระดับมิลลิวินาที โดยไม่รอสะสมความร้อนแบบ Thermal trip นี่คือเหตุผลว่าทำไม Curve ต่างกัน พฤติกรรมตอนกระแสกระชากจึงต่างกัน แม้แอมป์จะเท่ากันก็ตาม

ที่มา: กราฟแสดงลักษณะการทำงานของเบรกเกอร์ โดย ช่างไฟฟ้าส่วนภูมิภาค

Curve Z — ไวมากสำหรับอิเล็กทรอนิกส์

ช่วงตัดทันที: ประมาณ 2–3 เท่าของกระแสพิกัด

Curve Z เป็นเส้นโค้งที่ตอบสนองไวที่สุดในกลุ่ม MCB มาตรฐาน ถูกออกแบบมาเพื่อปกป้องวงจรที่มีความเปราะบางสูงและแทบไม่มีกระแสกระชากตอนเริ่มทำงาน จุดเด่นคือเมื่อมีกระแสผิดปกติเกิดขึ้นเพียงเล็กน้อย เบรกเกอร์จะตัดอย่างรวดเร็ว ช่วยลดโอกาสที่อุปกรณ์อิเล็กทรอนิกส์จะเสียหายจากกระแสเกินหรือไฟลัดวงจร

เหมาะกับงานประเภท

• PLC และคอนโทรลเลอร์ — อุปกรณ์ควบคุมที่ต้องการการป้องกันไวและเสถียร
• เครื่องมือวัด — วงจรละเอียดที่ไม่ควรถูกกระแสเกินแม้ช่วงสั้น
• อุปกรณ์เซมิคอนดักเตอร์ — เช่น Power supply แบบละเอียด
• วงจรควบคุมความแม่นยำสูง — งานอัตโนมัติหรือระบบควบคุม

จุดเด่น

• ตัดไวมาก ช่วยจำกัดพลังงานความเสียหาย (let-through energy) ได้ดี
• ลดความเสี่ยงที่อุปกรณ์อิเล็กทรอนิกส์จะเสียหายจากกระแสพุ่ง

ข้อควรระวัง

• ไม่เหมาะกับโหลดที่มี Inrush เช่น มอเตอร์หรือคอมเพรสเซอร์
• ถ้าใช้งานผิดประเภท มีโอกาสทริปง่ายแม้ตอนเปิดเครื่องปกติ

Curve B — มาตรฐานบ้านพักอาศัย

ช่วงตัดทันที: ประมาณ 3–5 เท่าของกระแสพิกัด

Curve B ถือเป็นตัวเลือกพื้นฐานที่ใช้กันแพร่หลายในบ้านพักอาศัย เพราะโหลดส่วนใหญ่ในบ้านเป็นแบบความต้านทาน (Resistive load) เช่น หลอดไฟหรือเครื่องใช้ไฟฟ้าทั่วไป ซึ่งแทบไม่มีกระแสกระชากสูงตอนเริ่มทำงาน

เหมาะกับ

• ระบบไฟในบ้าน — วงจรย่อยทั่วไปที่ต้องการความปลอดภัยสูง
• วงจรแสงสว่าง — โหลดค่อนข้างนิ่ง ไม่มีกระชากแรง
• เต้ารับทั่วไป — สำหรับเครื่องใช้ไฟฟ้าขนาดเล็ก
• เครื่องใช้ไฟฟ้าขนาดเล็ก — เช่น ทีวี พัดลม เครื่องใช้สำนักงาน

ข้อดี

• ตัดได้ค่อนข้างไว ช่วยลดความเสี่ยงความร้อนสะสมในสายไฟ
• เหมาะกับบ้านที่ไม่มีโหลดมอเตอร์หนักจำนวนมาก
• เป็นค่ามาตรฐานที่พบได้บ่อยในงานติดตั้งที่อยู่อาศัย

ข้อจำกัด

• หากนำไปใช้กับอุปกรณ์ที่มีกระแสกระชาก เช่น มอเตอร์ แอร์ หรือคอมเพรสเซอร์ อาจเกิดอาการทริปทันทีตอนสตาร์ต
• ไม่เหมาะกับวงจรที่มีโหลดอินดักทีฟจำนวนมาก

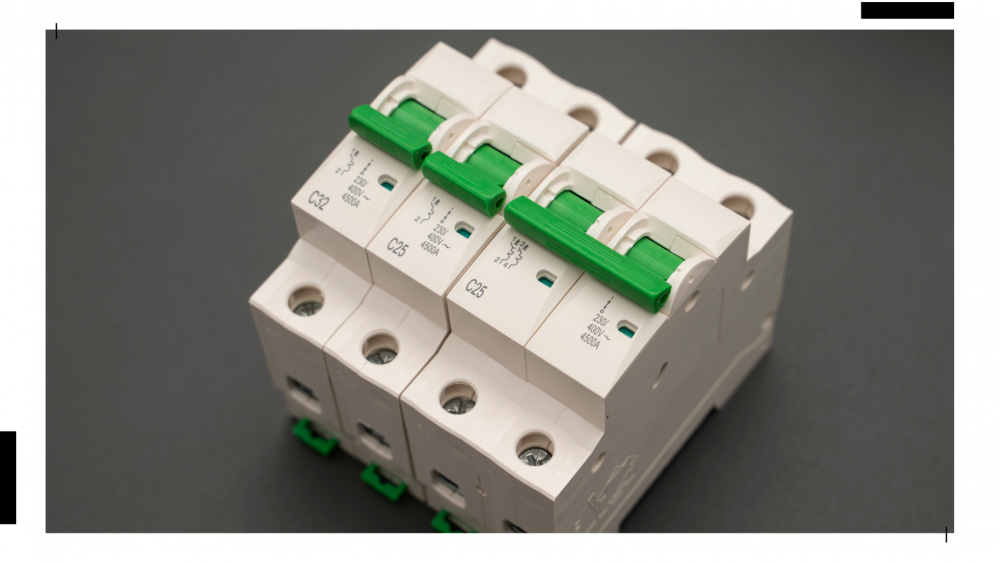

Curve C — ตัวจบงานทั่วไป (นิยมมากในปัจจุบัน)

ช่วงตัดทันที: ประมาณ 5–10 เท่าของกระแสพิกัด

Curve C ถูกออกแบบให้สมดุลระหว่างความไวในการป้องกันและความสามารถในการทนกระแสกระชากระดับปานกลาง จึงกลายเป็นตัวเลือกยอดนิยมในทั้งบ้านสมัยใหม่และอาคารพาณิชย์ โดยเฉพาะวงจรที่มีมอเตอร์ขนาดเล็กหรืออุปกรณ์ที่มี Inrush ตอนเริ่มทำงาน

เหมาะกับ

• เครื่องปรับอากาศ — คอมเพรสเซอร์มี Inrush ตอนสตาร์ต
• ปั๊มน้ำ — มอเตอร์เริ่มหมุนมีกระแสพุ่งช่วงสั้น
• มอเตอร์ขนาดเล็ก — งานทั่วไปในบ้านหรือร้านค้า
• อุปกรณ์ที่มี Inrush — เช่น เครื่องมือไฟฟ้าบางประเภท

จุดเด่น

• ลดปัญหาเบรกเกอร์ทริปตอนเปิดเครื่อง
• ยังรักษาระดับการป้องกันที่ดีเมื่อเกิดลัดวงจร
• ใช้งานครอบคลุมได้หลากหลาย จึงเป็นตัวเลือกยอดนิยม

ข้อสังเกต

 ในงานติดตั้งจริง ช่างไฟจำนวนมากเลือก Curve C สำหรับวงจรแอร์หรือปั๊มน้ำในบ้าน เพราะให้สมดุลที่ดีระหว่าง “ไม่ทริปจุกจิก” และ “ยังป้องกันได้เหมาะสม”

Curve K — สำหรับโหลดมอเตอร์โดยเฉพาะ

ช่วงตัดทันที: ประมาณ 8–12 เท่าของกระแสพิกัด

Curve K ถูกพัฒนาเพื่อรองรับมอเตอร์ที่มีกระแสกระชากสูงกว่าปกติ โดยยังคงลักษณะการป้องกันโอเวอร์โหลดที่เหมาะสม ทำให้เหมาะกับงานเครื่องจักรที่ต้องการความทนทานต่อ Inrush มากขึ้นกว่าระดับ Curve C

เหมาะกับ

• มอเตอร์อินดักทีฟ — ที่มีกระแสสตาร์ตสูง
• คอมเพรสเซอร์ — โดยเฉพาะงานเชิงพาณิชย์
• เครื่องจักรกลขนาดกลาง — ในโรงงานหรือไลน์ผลิต

จุดเด่น

• ทนกระแสกระชากได้สูง ลดการทริปโดยไม่จำเป็น
• เหมาะกับโหลดเชิงอุตสาหกรรมมากขึ้น

Curve D — หน่วงมากสำหรับงานหนัก

ช่วงตัดทันที: ประมาณ 10–20 เท่าของกระแสพิกัด

Curve D เป็นเส้นโค้งที่หน่วงมากที่สุดในกลุ่ม MCB ทั่วไป ถูกออกแบบมาสำหรับโหลดที่มีกระแสกระชากสูงมากในช่วงสตาร์ต เช่น มอเตอร์ขนาดใหญ่หรือหม้อแปลงกำลัง หากใช้ถูกงานจะช่วยให้ระบบไม่ทริปตอนเริ่มเดินเครื่อง แต่ก็ต้องใช้อย่างระมัดระวัง

เหมาะกับ

• มอเตอร์ขนาดใหญ่ — โดยเฉพาะในภาคอุตสาหกรรม
• หม้อแปลง — ที่มี Inrush สูงมากตอนจ่ายไฟครั้งแรก
• เครื่องเชื่อม — ที่ดึงกระแสพุ่งเป็นช่วง ๆ
• เครื่องจักรอุตสาหกรรมหนัก — โหลดสตาร์ตโหด

ข้อดี

• ไม่ทริปตอนสตาร์ตโหลดหนัก
• รองรับ Inrush ได้สูงมากเมื่อเทียบกับ Curve อื่น

คำเตือนสำคัญ

การใช้ Curve D ในบ้านโดยไม่มีเหตุจำเป็น อาจทำให้การป้องกันช้าลง เพราะต้องใช้กระแสสูงมากจึงจะตัดทันที ซึ่งอาจเพิ่มความเสี่ยงด้านความร้อนสะสมและความปลอดภัย

เปรียบเทียบ Curve

ทำไมเลือก Curve ผิดแล้วมีปัญหา?

การเลือก Curve ไม่ใช่เรื่องเล็ก เพราะมันกำหนด “จังหวะการตัด” ของเบรกเกอร์โดยตรง ถ้าเลือกไม่ตรงกับพฤติกรรมของโหลด ระบบอาจทำงานผิดสมดุล คือ ตัดบ่อยเกินไป หรือ ตัดช้าเกินไป ซึ่งอย่างหลังถือว่าเสี่ยงกว่าในแง่ความปลอดภัย

กรณีที่ 1: Curve ไวเกินไป (Sensitive เกินงาน)

อาการที่เจอบ่อย

• เปิดแอร์แล้วเบรกเกอร์ตัดทันที
• ปั๊มน้ำเริ่มทำงานแล้วทริปซ้ำ ๆ
• มอเตอร์พยายามหมุนแต่เบรกเกอร์ตัดก่อนเครื่องติด

สาเหตุหลักมักมาจาก Inrush current ตอนสตาร์ตสูงกว่าช่วงที่ Curve นั้นยอมให้ผ่าน แม้กระแสใช้งานปกติจะไม่ได้เกินพิกัดเลยก็ตาม

พูดง่าย ๆ คือ เบรกเกอร์ “คิดว่าเป็นความผิดปกติ” ทั้งที่จริงเป็นพฤติกรรมปกติของโหลดอินดักทีฟ เช่น มอเตอร์หรือคอมเพรสเซอร์ ผลลัพธ์คือเกิดอาการทริปจุกจิก ทำให้ใช้งานไม่ต่อเนื่องและสร้างความรำคาญในระยะยาว

กรณีที่ 2: Curve หน่วงเกินไป (Over-delay)

กรณีนี้อันตรายกว่า เพราะแม้ระบบจะดูเหมือนใช้งานลื่น ไม่ทริปบ่อย แต่ระดับการป้องกันจริง ๆ อาจลดลง

ความเสี่ยงที่อาจเกิดขึ้น

• เมื่อเกิดไฟลัดวงจร เบรกเกอร์อาจใช้เวลานานกว่าจะตัด
• กระแสผิดปกติไหลผ่านสายไฟนานขึ้น ทำให้ความร้อนสะสม
• เพิ่มความเสี่ยงฉนวนเสื่อมหรือไฟไหม้ในกรณีรุนแรง

ในหน้างานจริง พบได้ไม่น้อยที่ผู้ใช้งานเปลี่ยนไปใช้ Curve D เพราะต้องการแก้ปัญหา “เบรกเกอร์ตัดบ่อย” แต่กลับกลายเป็นว่าระบบสูญเสียความไวในการป้องกันโดยไม่รู้ตัว

       หลักคิดที่ถูกต้องไม่ใช่ทำให้เบรกเกอร์ “ตัดยากที่สุด” แต่คือ “ตัดให้ถูกจังหวะที่สุด”

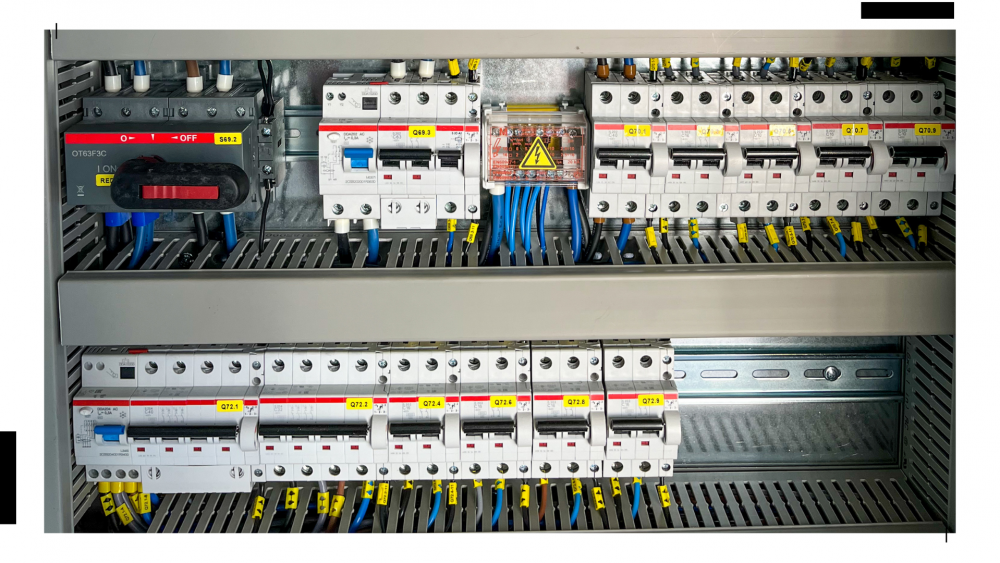

วิธีเลือก Curve เบรกเกอร์ให้เหมาะ

ขั้นตอนที่ 1: ดูประเภทของโหลดก่อนเสมอ

การแยกประเภทโหลดเป็นจุดเริ่มต้นที่แม่นที่สุด เพราะพฤติกรรมกระแสต่างกันชัดเจน

แนวทางคร่าว ๆ

• โหลดแบบความต้านทาน (Resistive) → มักใช้ Curve B
• โหลดอินดักทีฟขนาดเล็ก → มักใช้ Curve C
• โหลดอินดักทีฟขนาดใหญ่ → อาจต้องพิจารณา Curve K หรือ D

การเลือกตามลักษณะโหลดจะช่วยลดปัญหาทริปโดยไม่จำเป็นได้มาก

ขั้นตอนที่ 2: ตรวจสอบว่ามี Inrush current หรือไม่

โหลดที่มีกระแสกระชากตอนเริ่มทำงาน ต้องให้ความสำคัญเป็นพิเศษ เพราะเป็นตัวการหลักที่ทำให้เลือก Curve ผิด

ตัวอย่างโหลดที่มักมีกระชาก

• มอเตอร์ไฟฟ้า
• เครื่องปรับอากาศ
• ปั๊มน้ำ
• หม้อแปลง
• คอมเพรสเซอร์

ถ้าวงจรมีอุปกรณ์เหล่านี้อยู่ การใช้ Curve B อาจไวเกินไป ควรพิจารณา Curve C หรือสูงกว่านั้นตามความเหมาะสม

ขั้นตอนที่ 3: พิจารณาสภาพหน้างานจริง

นอกจากทฤษฎีแล้ว สภาพการใช้งานจริงก็สำคัญ เช่น จำนวนอุปกรณ์ที่ต่อร่วมกัน ความยาวสาย และลักษณะการสตาร์ตของเครื่อง

แนวทางสำหรับบ้านทั่วไป

• วงจรปลั๊กและแสงสว่าง → มักใช้ Curve B
• วงจรเครื่องปรับอากาศ → มักใช้ Curve C
• วงจรมอเตอร์ขนาดใหญ่ → ควรให้ผู้เชี่ยวชาญประเมินก่อนเลือก K หรือ D

คำแนะนำจากมุมช่างไฟ

ถ้าต้องการแนวทางแบบใช้งานจริงและปลอดภัย

• บ้านพักอาศัยทั่วไป → Curve B และ C ครอบคลุมได้เกือบทั้งหมด
• งานมอเตอร์หนักหรืออุตสาหกรรม → ค่อยพิจารณา Curve K หรือ D
• ถ้าไม่มั่นใจ → ไม่ควร “อัป Curve” เพื่อแก้ปัญหาทริปแบบทางลัด

เพราะการทำให้เบรกเกอร์ตัดยากขึ้น โดยไม่วิเคราะห์โหลดก่อน อาจแก้ปลายเหตุแต่เพิ่มความเสี่ยงระยะยาว

อย่าลืมดูปัจจัยอื่นร่วมด้วย

การเลือกเบรกเกอร์ที่ถูกต้องไม่ควรดู Curve อย่างเดียว แต่ควรพิจารณาร่วมกับ:

• ขนาดสายไฟที่ใช้งานจริง
• กระแสโหลดต่อเนื่อง (Full load current)
• ลักษณะของอุปกรณ์ในวงจร
• มาตรฐานการติดตั้งทางไฟฟ้า

เมื่อพิจารณาครบทุกมิติ คุณจะได้ระบบป้องกันที่ “ตัดเมื่อควรตัด และปล่อยผ่านเมื่อควรปล่อย” ซึ่งเป็นเป้าหมายที่แท้จริงของการเลือกเซอร์กิตเบรกเกอร์อย่างมืออาชีพ

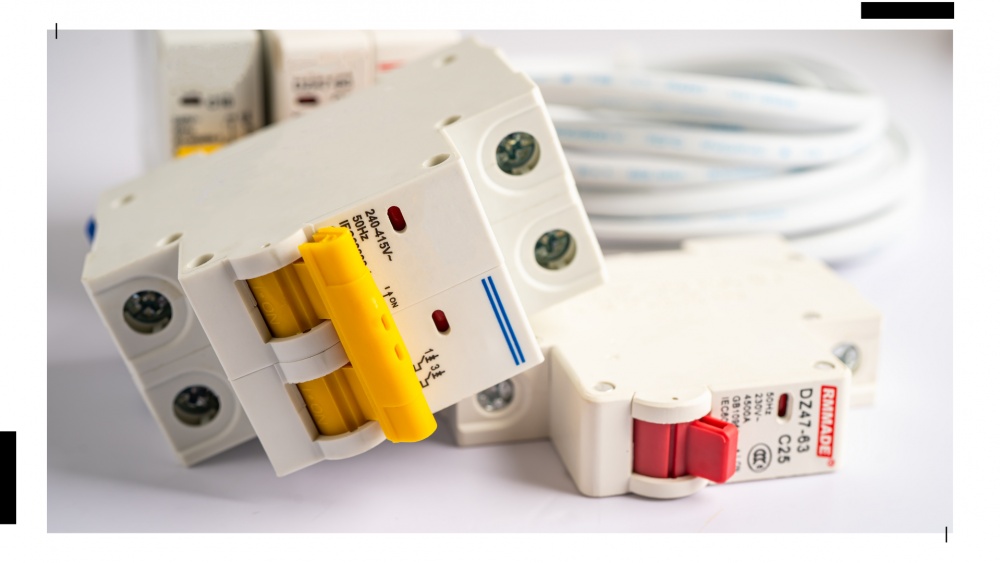

Curve B, C, D เลือกให้ถูก ระบบไฟปลอดภัยกว่าเยอะ

Curve ของ เซอร์กิตเบรกเกอร์ ไม่ใช่แค่ตัวอักษรเล็ก ๆ บนตัวอุปกรณ์ แต่เป็นตัวกำหนดพฤติกรรมการป้องกันที่สำคัญมาก หากเลือกไวเกินไป ระบบอาจทริปจุกจิก แต่ถ้าหน่วงเกินไป ความเสี่ยงด้านความปลอดภัยจะเพิ่มขึ้นโดยไม่รู้ตัว

สำหรับบ้านพักอาศัยทั่วไป Curve B และ Curve C ครอบคลุมการใช้งานส่วนใหญ่ โดย Curve B เหมาะกับโหลดทั่วไปที่ไม่มีกระแสกระชาก ส่วน Curve C เหมาะกับอุปกรณ์ที่มี Inrush เช่น แอร์หรือปั๊มน้ำ ขณะที่ Curve K และ D ควรใช้ในงานอุตสาหกรรมหรือโหลดมอเตอร์หนักที่ต้องการการหน่วงสูงเป็นพิเศษ

การเลือกเบรกเกอร์ที่ถูกต้องจึงควรพิจารณาทั้ง ขนาดแอมป์ และ Trip Curve ควบคู่กันเสมอ เพราะรายละเอียดเล็ก ๆ นี้เองที่ทำให้ระบบไฟทำงานได้ทั้งปลอดภัย เสถียร และไม่สร้างปัญหาจุกจิกในระยะยาว
