การต่อวงจร ซีเล็คเตอร์สวิทช์ แบบ M-O-A (Manual-Off-Auto) เป็นพื้นฐานสำคัญที่ช่างไฟทุกคนต้องเจอค่ะ ดูเผิน ๆ เหมือนจะง่าย แต่พอถึงหน้างานจริง โดยเฉพาะมือใหม่หลายคนมักจะสับสนเรื่องการไล่สาย ว่ารูไหนเป็นไฟเข้า รูไหนเป็นไฟออก และต้องพ่วงสายไปหาลูกลอยหรือเซ็นเซอร์ที่จุดไหนกันแน่

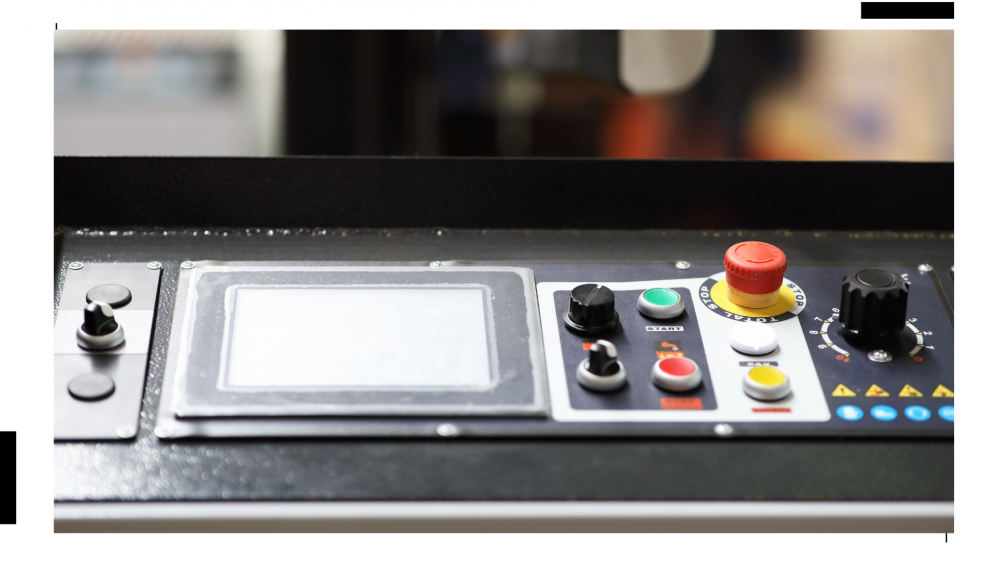

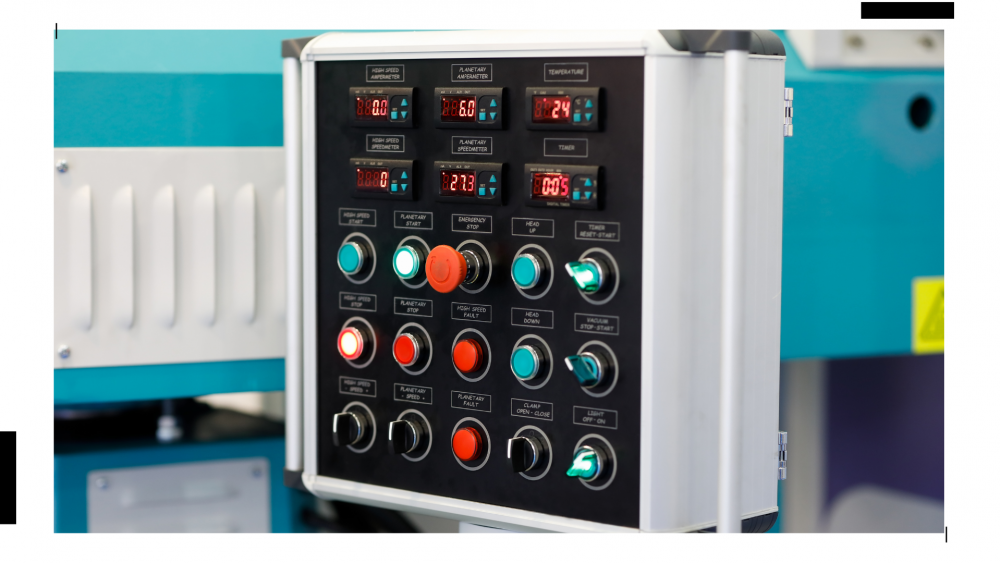

วงจรนี้ถือเป็น "มาตรฐานบังคับ" สำหรับตู้คอนโทรลแทบทุกประเภท ไม่ว่าจะเป็นตู้ปั๊มน้ำ ตู้ไฟแสงสว่าง หรือเครื่องจักรในโรงงาน ถ้าเราเข้าใจหลักการทำงานของมันอย่างถูกต้อง จะช่วยให้งานจบไวและปลอดภัยค่ะ
บทความนี้น้องช่างเลยตั้งใจสรุปวิธีการวายริ่งแบบ Step-by-Step เน้นอธิบายที่หลักการทำงาน เพื่อให้เพื่อน ๆ อ่านจบแล้วเข้าใจระบบ ไม่ใช่แค่จำตามแบบ แต่สามารถนำไปประยุกต์ต่อใช้งานจริงได้อย่างมั่นใจค่ะ มาเตรียมอุปกรณ์แล้วเริ่มกันเลย!
ทำความรู้จัก M-O-A พระเอกของเราวันนี้
ก่อนจะไปจิ้มสายไฟ เราต้องเข้าใจ "หัวใจ" ของมันก่อนค่ะ
M-O-A คืออะไร? ทำไมต้องมี?

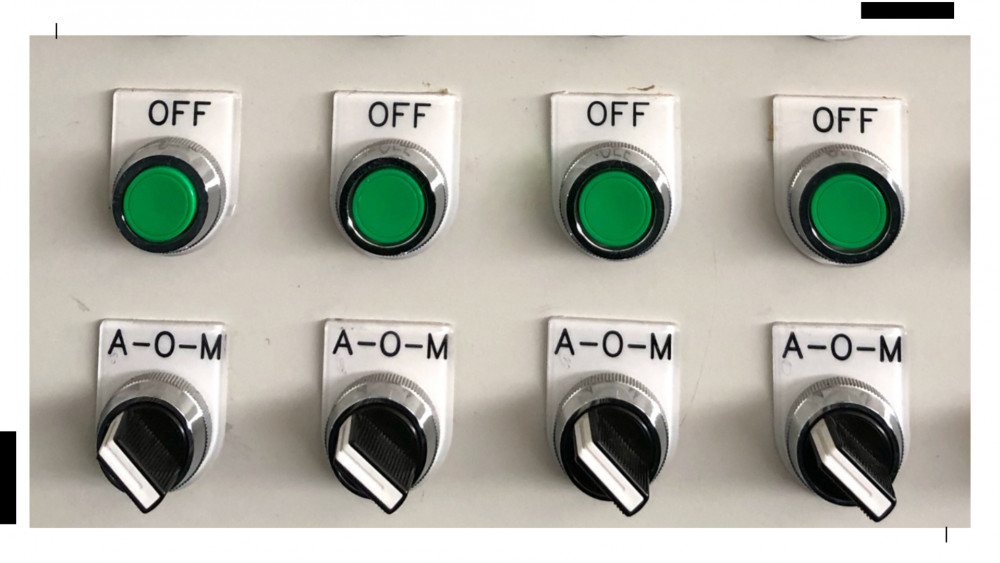

ซีเล็คเตอร์สวิทช์ แบบ 3 จังหวะ (3 Position) ที่เราเรียกติดปากว่า M-O-A มันย่อมาจาก 3 โหมดการทำงานหลักที่โลกอุตสาหกรรมต้องใช้ค่ะ:
- M = Manual (แมนนวล): หรือ "ระบบมือ" แปลว่า "ฉันสั่ง แกต้องทำเดี๋ยวนี้" บิดปุ๊บ เครื่องทำงานปั๊บ ไม่สนใจเซ็นเซอร์ ไม่สนใจลูกลอย เหมาะสำหรับตอนเทสต์เครื่อง หรือตอนระบบออโต้เสีย
- O = Off (ออฟ): หรือ "ปิดตาย" ตัดวงจรทั้งหมด เครื่องจักรจะไม่ทำงานไม่ว่าจะเกิดอะไรขึ้น เอาไว้สำหรับตอนซ่อมบำรุง หรือหยุดพักเครื่อง
- A = Auto (ออโต้): หรือ "อัตโนมัติ" แปลว่า "ฉันเปิดสิทธิ์ให้เซ็นเซอร์สั่งงาน" เมื่อบิดมาทางนี้ เครื่องจะยังไม่ทำงานทันที แต่จะรอคำสั่งจากอุปกรณ์ภายนอก เช่น ลูกลอยวัดระดับน้ำ, Timer ตั้งเวลา หรือ Photo Switch
ทำไมช่างไฟถึงขาด M-O-A ไม่ได้?
ลองนึกภาพตามนะคะ ถ้าตู้ปั๊มน้ำบ้านลูกค้าไม่มีโหมด Manual... วันดีคืนดีลูกลอยเสีย ปั๊มไม่ดูดน้ำ น้ำในแทงค์หมดเกลี้ยง ลูกค้าอาบน้ำไม่ได้! ถ้ามีโหมด Manual ลูกค้าก็แค่เดินไปบิดสวิทช์ ปั๊มก็ทำงานชั่วคราวได้ แก้ขัดไปก่อน
นี่แหละค่ะ คือความ "หล่อ" ของวงจร M-O-A มันคือระบบสำรองความปลอดภัยที่ตู้คอนโทรลมาตรฐานต้องมี
อุปกรณ์ที่ต้องเตรียม
จะรบต้องเตรียมเสบียง จะวายริ่งต้องเตรียมของ มาดูกันว่าอุปกรณ์พระเอกของเราประกอบด้วยอะไรบ้าง
1. ตัว ซีเล็คเตอร์สวิทช์ 3 จังหวะ (3 Position)
- หน้าตา: เป็นสวิทช์บิดหมุน มีขีดบอกตำแหน่งซ้าย-กลาง-ขวา
- ขนาด: มาตรฐานรูเจาะหน้าตู้คือ 22mm (จำเลขนี้ไว้นะคะ ซื้อผิดใส่รูไม่ได้นะ)
- ประเภท: เลือกแบบ Maintained (ค้างตำแหน่ง) นะคะ บิดแล้วค้างเลย ไม่ใช่บิดแล้วเด้งกลับ (Spring Return) ไม่งั้นพี่ต้องยืนบิดแช่ไว้ตลอด ปวดมือตายเลย
**2. Contact Block (คอนแทคบล็อก) ** จุดปราบเซียน! **
อันนี้สำคัญมาก! มือใหม่ตกม้าตายตรงนี้เยอะสุด ซีเล็คเตอร์สวิทช์ เปล่า ๆ มันทำอะไรไม่ได้ค่ะ มันต้องมี "ก้อนคอนแทค" ที่แปะอยู่ตูดสวิทช์
สำหรับวงจร M-O-A มาตรฐาน เราจะใช้คอนแทคแบบ:
NO (Normally Open) จำนวน 2 ตัว
ทำไมต้อง 2 ตัว? เพราะเราต้องแยกวงจร 2 ทางค่ะ
- NO ตัวที่ 1 ใช้สำหรับทางซ้าย (Manual)
- NO ตัวที่ 2 ใช้สำหรับทางขวา (Auto)
Pro Tip จากช่าง: เวลาไปซื้อของที่ร้าน บอกคนขายว่า "เอาซีเล็คเตอร์ 3 จังหวะ หน้าสัมผัส 2 NO" จบเลย ได้ของถูกแน่นอน
3. อุปกรณ์ร่วมอื่นๆ
- Magnetic Contactor (แมกเนติก): ตัวรับคำสั่งหลัก
- Overload Relay (โอเวอร์โหลด): ป้องกันมอเตอร์ไหม้
- Pilot Lamp (ไฟโชว์สถานะ): สีเขียว (Run), สีแดง (Stop), สีเหลือง (Overload)
- สาย Control: แนะนำเบอร์ 1.0 หรือ 1.5 sq.mm. สีดำหรือแดงก็ได้
ผ่าตัดการทำงาน (Logic) ก่อนต่อสาย
อย่าเพิ่งใจร้อนจิ้มสาย! มาจูนสมองให้เข้าใจการไหลของไฟก่อน ถ้าเข้าใจตรงนี้ ต่อให้ไปเจอยี่ห้อไหน หรือสวิทช์หน้าตาแปลก ๆ คุณก็จะต่อได้หมด
จินตนาการตามน้องช่างนะคะ
ให้มอง ซีเล็คเตอร์สวิทช์ เป็น "สะพานไฟที่มีทางแยก"
- ไฟเมน (Line) วิ่งเข้ามารอที่ตรงกลางสะพาน (จุด Common)
- สถานะ OFF (บิดกลาง): สะพานยกขึ้นทั้งสองฝั่ง ไฟวิ่งไปไหนไม่ได้ = หยุดนิ่ง
- สถานะ Manual (บิดซ้าย): สะพานฝั่งซ้ายสับลง ไฟวิ่งผ่านไปหาแมกเนติกโดยตรง = ทำงานทันที
- สถานะ Auto (บิดขวา): สะพานฝั่งขวาสับลง ไฟวิ่งผ่านไปหา... "ลูกลอย/เซ็นเซอร์" (ยังไม่เข้าแมกเนติกนะ) พอลูกลอยสั่งงาน ไฟถึงจะวิ่งกลับมาเข้าแมกเนติก = ทำงานตามเงื่อนไข
จำ Key Concept นี้ไว้:
- Manual = ไฟวิ่งตรง
- Auto = ไฟวิ่งอ้อม (ไปหาเซ็นเซอร์ก่อน)

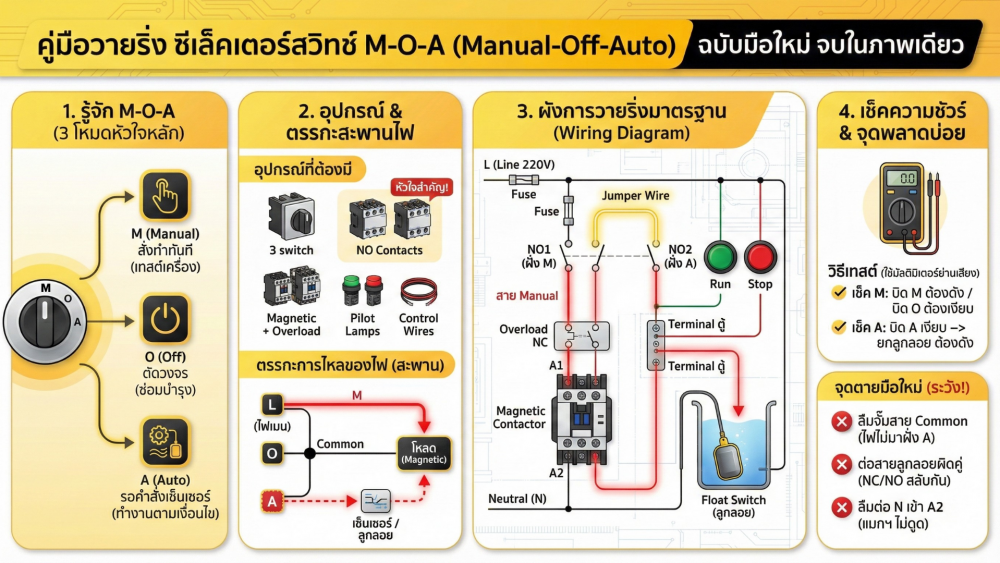

Step-by-Step วิธีวายริ่งสาย
เอาล่ะค่ะ ถึงเวลาของจริง! เตรียมไขควงแฉกให้พร้อม เราจะมาไล่สายกันทีละเส้น (สมมติว่าเราใช้ไฟ 220V นะคะ)
ขั้นตอนที่ 1: การเตรียมไฟเลี้ยง (Power Source)
เริ่มต้นจากฟิวส์คอนโทรล (Control Fuse) ให้ลากสายไลน์ (L) ออกมาเส้นหนึ่ง
คำเตือน: อย่าลืมสับเบรกเกอร์ลงก่อนนะคะ ปลอดภัยไว้ก่อน!
ขั้นตอนที่ 2: การจั๊มสายหน้าสวิทช์ (Common)
ที่ตูดของ ซีเล็คเตอร์สวิทช์ คุณจะเห็น Contact Block (NO) สองก้อนแปะอยู่ซ้ายขวา (สมมติให้ก้อนซ้ายเป็น NO1 ก้อนขวาเป็น NO2)
1. เอาสาย L จากฟิวส์ มาเข้าที่ รูบน ของ NO1
2. ตัดสายไฟสั้นๆ ทำเป็นสายจั๊ม (Jumper) เชื่อมจาก รูบน ของ NO1 ไปหา รูบน ของ NO2
อธิบาย: นี่คือการจ่ายไฟมารอที่ปากทางเข้าของทั้งสองฝั่งค่ะ
ขั้นตอนที่ 3: ต่อฝั่ง Manual (ทางซ้าย)
1. ออกจาก รูล่าง ของ NO1 (ฝั่ง Manual)
2. ลากสายนี้วิ่งตรงดิ่งไปเข้าที่ A1 ของ Magnetic Contactor (ผ่าน NC ของ Overload 95-96 ก่อนนะคะ เพื่อความปลอดภัย)
ผลลัพธ์: พอบิดซ้ายปุ๊บ หน้าสัมผัส NO1 ต่อกัน ไฟวิ่งจ๊วดไปสั่งแมกเนติกทำงานทันที จบ! ง่ายไหม?
ขั้นตอนที่ 4: ต่อฝั่ง Auto (ทางขวา)
อันนี้จะซับซ้อนขึ้นนิดนึง หายใจลึก ๆ ค่ะ
1. ออกจาก รูล่าง ของ NO2 (ฝั่ง Auto)
2. อย่าเพิ่งเข้าแมกเนติก! ให้ลากสายนี้วิ่งออกไปที่ Terminal (เทอร์มินอล) พักสายก่อน เขียนป้ายว่า "ไปลูกลอย 1"
3. จาก Terminal "ไปลูกลอย 1" ให้ต่อสายออกไปหา สวิทช์ลูกลอย (Float Switch) ที่แทงค์น้ำ
4. ขาออกจากลูกลอย ให้ลากสายกลับมาที่ Terminal ตู้ เขียนป้ายว่า "กลับจากลูกลอย 2"
5. จากจุด "กลับจากลูกลอย 2" นี้แหละค่ะ ค่อยลากสายไปรวมกับสาย Manual ที่เข้า A1 ของ Magnetic
ผลลัพธ์: พอบิดขวา ไฟจะวิ่งออกจากสวิทช์ -> วิ่งไปหาลูกลอย -> ถ้าลูกลอยตกลง (น้ำหมด) สวิทช์ลูกลอยต่อกัน -> ไฟวิ่งกลับมาที่แมกเนติก -> ปั๊มทำงาน!
ขั้นตอนที่ 5: จบงานที่นิวตรอน (Neutral)
อย่าลืม! Magnetic Contactor จะทำงานได้ต้องครบวงจร
- ต่อสาย N (Neutral) จากเมน เข้าไปรอที่ขั้ว A2 ของ Magnetic
การเทสต์ระบบแบบมืออาชีพ
ก่อนจ่ายไฟจริง ช่างมือโปรเขาจะไม่วัดดวงค่ะ เราต้องใช้ "มัลติมิเตอร์" เช็คความชัวร์ก่อน
1. ปรับมิเตอร์ไปย่านเสียง (Continuity / Buzzer): ที่เวลาแตะกันแล้วดังติ๊ดๆ นั่นแหละ
2. เช็ค Manual:
- จิ้มสายวัดที่ "ทางเข้าฟิวส์" กับ "ขา A1 แมกเนติก"
- บิดสวิทช์ไปทาง Manual -> มิเตอร์ต้อง "ดัง"
- บิดกลับมา Off -> มิเตอร์ต้อง "เงียบ"
3. เช็ค Auto:
- จิ้มสายวัดที่เดิม
- บิดสวิทช์ไปทาง Auto -> มิเตอร์ต้อง "เงียบ" (เพราะลูกลอยยังไม่สั่ง)
- ลองไปยก/ปล่อยลูกลอย (หรือจั๊มสายลูกลอยจำลองสถานการณ์) -> มิเตอร์ต้อง "ดัง"
4. เช็ค Off:
- บิดตรงกลาง ไม่ว่าจะทำยังไง มิเตอร์ต้อง "เงียบสนิท"
- ถ้าผลออกมาตามนี้เป๊ะ ๆ... ยินดีด้วยค่ะ! คุณวายริ่ง M-O-A สำเร็จแล้ว! จ่ายไฟได้เลย!
ปัญหาที่พบบ่อย
ต่อเสร็จแล้ว แต่ทำไมไม่เวิร์ค? มาดูจุดตายที่มือใหม่ชอบพลาดกัน
1. บิด Manual แล้วเงียบกริบ
สาเหตุ: ลืมจั๊มสาย Common (ขั้นตอนที่ 2) หรือเปล่า? ไฟมันมารอแค่ฝั่งเดียว อีกฝั่งไม่มีไฟ
วิธีแก้: เช็คสายจั๊มระหว่าง NO สองตัวให้ดี ขันแน่นไหม
2. บิด Auto แล้วปั๊มทำงานเลย (ทั้งที่น้ำเต็ม)
สาเหตุ: ต่อสายลูกลอยผิดคู่ค่ะ ลูกลอยมักมี 3 สาย (ดำ, น้ำเงิน, น้ำตาล) ปกติเราใช้ ดำ-น้ำเงิน (NC) หรือ ดำ-น้ำตาล (NO) ขึ้นอยู่กับว่าใช้ดูดน้ำเข้า หรือสูบน้ำออก
วิธีแก้: สลับคู่สายลูกลอย ลองวัดดูว่าคู่ไหนที่ยกขึ้นแล้วตัด ตกลงแล้วต่อ
3. ไฟ Pilot Lamp ไม่ติด
สาเหตุ: ลืมต่อไฟโชว์ขนานกับคอยล์แมกเนติก หรือหลอดขาด
วิธีแก้: ต่อสายจาก A1 และ A2 มาเข้าไฟโชว์ Run (สีเขียว) ด้วย
M-O-A คือจุดเริ่มต้นของความเทพ
เห็นไหมคะว่า การต่อ ซีเล็คเตอร์สวิทช์ แบบ M-O-A ไม่ได้ยากอย่างที่คิด มันก็แค่การ "จัดการเส้นทางเดินของไฟ" ให้เป็นระเบียบแค่นั้นเอง
เมื่อคุณเข้าใจหลักการนี้แล้ว คุณสามารถประยุกต์ใช้กับอะไรก็ได้ ไม่ใช่แค่ปั๊มน้ำ เช่น:
- พัดลมระบายอากาศ (Manual เปิดเลย / Auto เปิดตามอุณหภูมิ)
- ไฟถนน (Manual เปิดเลย / Auto เปิดตามแสงอาทิตย์)
หัวใจสำคัญของการเป็นช่างไฟ ไม่ใช่แค่การจำวงจรได้ แต่คือการ "เข้าใจหลักการทำงาน" เมื่อเข้าใจแล้ว ต่อให้ไม่มีแบบ คุณก็เขียนวงจรในหัวแล้วต่อหน้างานได้เลย นั่นคือวิถีของมืออาชีพค่ะ
หวังว่าบทความนี้จะช่วยปลดล็อกความงงให้กับเพื่อนๆ ช่างไฟมือใหม่ได้นะคะ ถ้าอ่านแล้วชอบ หรือยังมีจุดไหนสงสัย พิมพ์ถามกันเข้ามาได้เลย หรือแชร์บทความนี้ไปให้เพื่อนร่วมงานที่กำลังงงๆ อยู่ได้อ่านกัน รับรองว่าได้บุญกว่าสร้างวัดอีก (ฮา)
สู้ ๆ ค่ะช่างไฟไทย เก่งไม่แพ้ชาติใดในโลก!
