ในโรงงานอุตสาหกรรมหรืออาคารสูง สายไฟเมนเส้นยักษ์อาจมีกระแสไฟฟ้าไหลผ่านสูงถึง 1,000A, 2,500A หรือแม้กระทั่ง 6,000A ซึ่งเป็นปริมาณมหาศาลที่ไม่มีมิเตอร์ตัวไหนในโลกจะวัดค่าได้โดยตรง (ลองคิดภาพเอามัลติมิเตอร์ตัวเล็ก ๆ ไปจิ้มสายเมนดูสิคะ.. ระเบิดคาเท้าแน่นอน)
แล้ววิศวกรเขารู้ค่ากระแสไฟฟ้า เพื่อนำมาคิดค่าไฟหรือควบคุมเครื่องจักรได้อย่างไรกันล่ะ?
คำตอบอยู่ที่อุปกรณ์หน้าตาเรียบง่าย แต่ทรงพลังที่ชื่อว่า หม้อแปลงกระแส หรือที่ช่างไฟเรียกกันติดปากว่า "CT" (Current Transformer) นั่นเองค่ะ บทความนี้จะพาคุณไปเจาะลึกทุกซอกทุกมุมของ CT ตั้งแต่กลไกการทำงาน วิธีการเลือกซื้อสเปก ไปจนถึง "วิธีต่อสายและข้อห้ามอันตราย" ที่ช่างไฟทุกคนต้องรู้ ถ้าไม่อยากให้เกิดอุบัติเหตุถึงชีวิต!
1. หม้อแปลงกระแส (CT) คืออะไร?
หม้อแปลงกระแส คืออุปกรณ์ไฟฟ้าในกลุ่ม Instrument Transformer หน้าที่ของมันเปรียบเสมือน "ล่ามแปลภาษา" ค่ะ
- ภาษาเทพ (Primary Current): กระแสไฟฟ้าแรงสูงในระบบ (เช่น 1000A) ที่อันตรายและวัดยาก
- ภาษามนุษย์ (Secondary Current): กระแสไฟฟ้าที่ถูกย่อส่วนลงมาให้เหลือค่ามาตรฐานที่ปลอดภัย (เช่น 5A หรือ 1A) เพื่อส่งต่อให้เครื่องมือวัด (Meter) หรืออุปกรณ์ป้องกัน (Relay) เข้าใจ
สรุปสั้น ๆ : CT ไม่ได้ลดกระแสไฟที่ไหลเข้าเครื่องจักร แต่ทำหน้าที่ "สำเนา" ค่ากระแสไฟนั้น แล้ว "ย่อส่วน" ส่งให้มิเตอร์อ่านค่าค่ะ

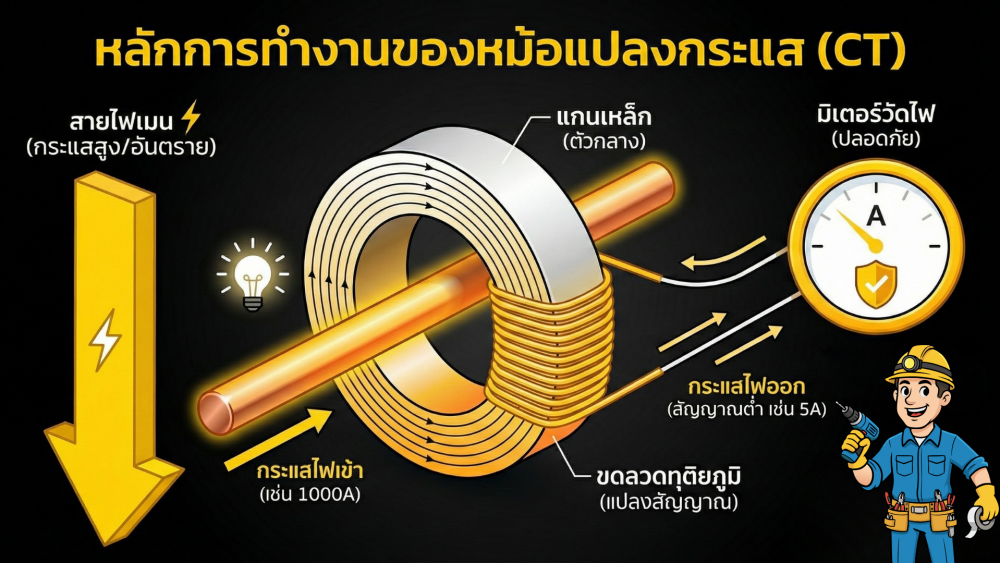

2. หลักการทำงาน: วิทยาศาสตร์เบื้องหลังห่วงมหัศจรรย์
CT ทำงานโดยใช้หลักการ "การเหนี่ยวนำแม่เหล็กไฟฟ้า" (Electromagnetic Induction) ตามกฎของฟาราเดย์และแอมแปร์ค่ะ
- ด้านปฐมภูมิ (Primary): เมื่อกระแสไฟฟ้าไหลผ่านสายไฟเมนหรือบาร์ทองแดงที่ร้อยผ่านรูของ CT จะเกิด "สนามแม่เหล็ก" รอบ ๆ ตัวนำนั้น
- แกนเหล็ก (Iron Core): แกนเหล็กภายใน CT จะทำหน้าที่รวบรวมเส้นแรงแม่เหล็กเหล่านั้น
- ด้านทุติยภูมิ (Secondary): ขดลวดทองแดงเส้นเล็กๆ ที่พันรอบแกนเหล็ก จะถูกสนามแม่เหล็กเหนี่ยวนำให้เกิดกระแสไฟฟ้าไหลออกมาในอัตราส่วนที่แปรผันตรงกับด้านไฟเข้า
ด้วยหลักการนี้ ทำให้เราสามารถวัดกระแสไฟมหาศาลได้ โดยที่ตัวมิเตอร์ "ไม่ต้องสัมผัส" กับสายไฟแรงสูงโดยตรง (Galvanic Isolation) ซึ่งปลอดภัยต่อผู้ใช้งานมาก

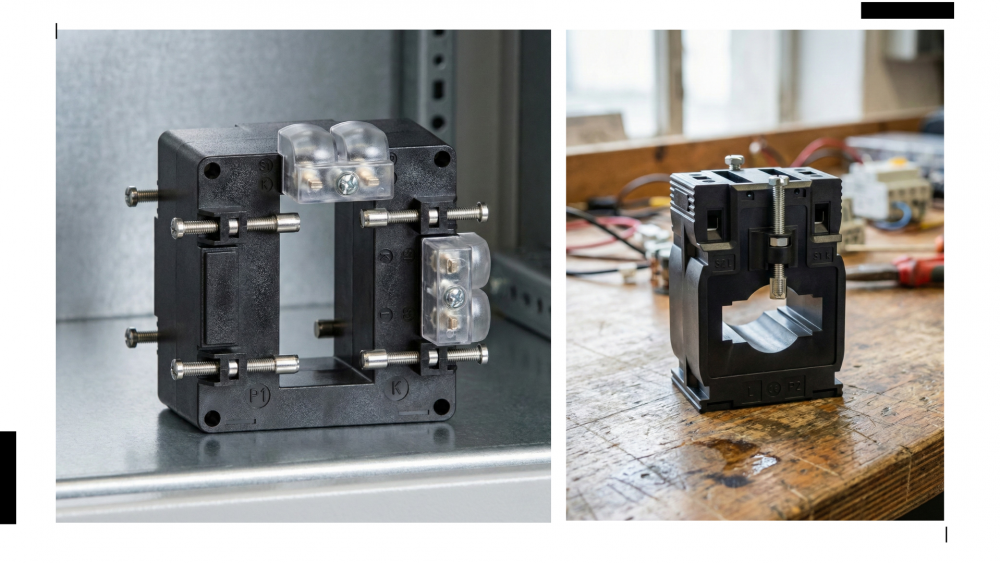

3. ประเภทของ หม้อแปลงกระแส (CT) เลือกแบบไหนให้เหมาะกับงาน?
ในท้องตลาดมี CT หลายรูปแบบ แต่หลัก ๆ ที่เราจะเจอบ่อยมี 2 แบบค่ะ

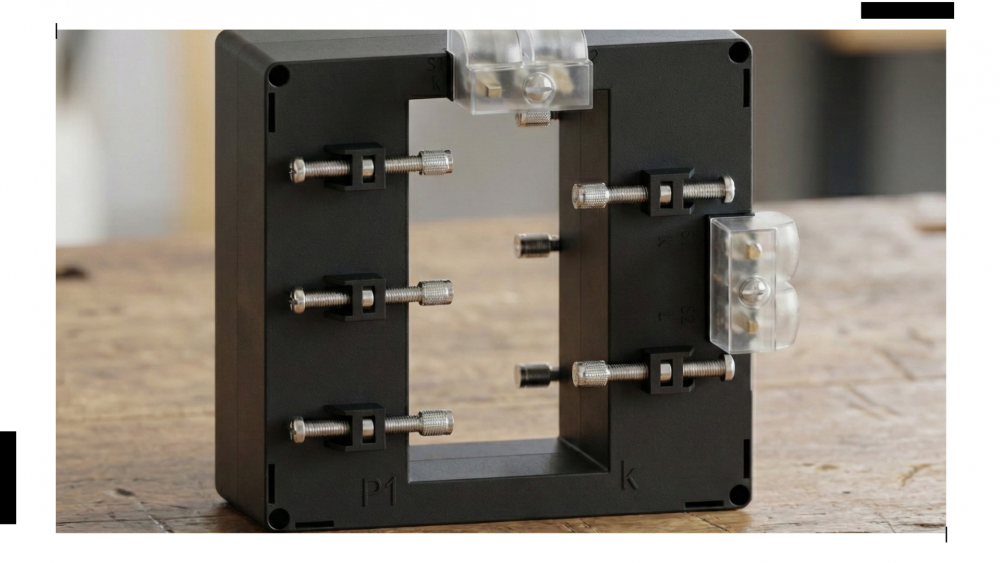

3.1 แบบร้อยบาร์/ร้อยสาย (Window Type)
- ลักษณะ: เป็นก้อนสี่เหลี่ยมหรือวงกลมที่มีรูตรงกลาง (เหมือนโดนัท) ไม่มีขดลวดด้านไฟเข้า
- วิธีใช้: เอาบาร์ทองแดงหรือสายไฟร้อยผ่านรูตรงกลาง
- จุดเด่น: ทนกระแสได้สูงมาก (มีตั้งแต่ 50A จนถึง 6000A) แข็งแรง ทนทาน ราคาประหยัด นิยมใช้ในตู้ MDB โรงงาน
3.2 แบบแกนแยก (Split Core CT)
- ลักษณะ: ตัวถังสามารถ "ง้าง" หรือ "ถอดแยก" ออกจากกันได้เหมือนก้ามปู
- วิธีใช้: ครอบลงไปบนสายไฟแล้วล็อค
- จุดเด่น: ติดตั้งง่ายมากโดย ไม่ต้องปลดสายไฟ หรือดับไฟ เหมาะกับงาน Retrofit หรือติดตั้งมิเตอร์เพิ่มทีหลัง
- จุดด้อย: ความแม่นยำอาจน้อยกว่าแบบแรกเล็กน้อย และราคาสูงกว่า
4. เจาะลึกสเปก วิธีอ่านป้าย Nameplate
การเลือกซื้อ หม้อแปลงกระแส ไม่ใช่แค่ดูรูปร่าง แต่ต้องดู "ตัวเลข" ที่ระบุบนตัวถังค่ะ นี่คือ 3 ค่าสำคัญที่คุณต้องดูให้เป็น
4.1 CT Ratio (อัตราส่วนการแปลง)
จะเขียนในรูปแบบ Primary / Secondary เช่น 1000/5A หรือ 400/5A
- ตัวหน้า (1000): คือกระแสสูงสุดด้านไฟเข้าที่ CT รับได้ (ต้องเลือกให้มากกว่าโหลดใช้งานจริงเล็กน้อย เช่น โหลด 800A ควรเลือก CT 1000/5A)
- ตัวหลัง (5A): คือกระแสไฟออกมาตรฐานที่จะส่งเข้ามิเตอร์ (มาตรฐานโลกคือ 5A แต่ถ้าเดินสายไกลมาก ๆ อาจใช้แบบ 1A)
ข้อควรระวัง: อย่าเลือก Ratio เผื่อเยอะเกินไป! เช่น โหลดใช้จริงแค่ 50A แต่ไปซื้อ CT 1000/5A มาใส่ มิเตอร์จะอ่านค่าได้ไม่ละเอียด หรืออ่านเป็น 0 ในช่วงที่โหลดทำงานน้อย ๆ
4.2 Accuracy Class (ความแม่นยำ)
ตัวเลขที่บอกว่า CT ตัวนี้ "เพี้ยน" ได้กี่เปอร์เซ็นต์?
- Class 0.2 / 0.5s: แม่นยำระดับเทพ ใช้สำหรับ "มิเตอร์ซื้อขายไฟ" (Billing) ที่ต้องการความเที่ยงตรงสูง
- Class 1.0: แม่นยำมาตรฐาน ใช้สำหรับ "มิเตอร์วัดทั่วไป" (General Measuring) ในตู้โหลดเซ็นเตอร์
- Class 3.0: ใช้สำหรับไฟโชว์สถานะ หรือมิเตอร์เข็มที่ไม่ได้ซีเรียสเรื่องค่ามากนัก
4.3 Burden (Rated Output - VA)
ค่านี้บอก "กำลัง" ที่ หม้อแปลงกระแส สามารถแบกรับได้ หน่วยเป็น VA (Volt-Ampere)
ถ้าคุณต้องเดินสายจาก CT ไปหามิเตอร์ไกล ๆ (เช่น CT อยู่ชั้น 1 แต่มิเตอร์อยู่ชั้น 2) สายไฟจะมีความต้านทาน คุณต้องเลือกค่า VA ให้สูงขึ้น (เช่น 5VA, 10VA, 15VA) เพื่อให้สัญญาณส่งไปถึงมิเตอร์โดยไม่ตกหล่น
5. คู่มือติดตั้ง การต่อสายและการดูขั้ว (Polarity)
เรื่องนี้สำคัญที่สุด! การต่อ หม้อแปลงกระแส ผิดขั้ว อาจทำให้ค่าเพี้ยน มิเตอร์หมุนกลับหลัง หรือระบบ Solar Cell รวนทั้งระบบ
5.1 ด้านไฟเข้า (Primary)
สังเกตสัญลักษณ์ที่ตัวถัง หม้อแปลงกระแส:
- P1 (หรือ K): ต้องหันไปทาง "แหล่งจ่ายไฟ" (Source / ด้านหม้อแปลง / ด้านมิเตอร์การไฟฟ้า)
- P2 (หรือ L): ต้องหันไปทาง "โหลด" (Load / เครื่องจักร)
5.2 ด้านไฟออก (Secondary)
ขั้วต่อสายเล็ก ๆ สำหรับต่อเข้ามิเตอร์
- s1 (หรือ k): ต่อเข้าช่อง Current Input (เข้า) ของมิเตอร์
- s2 (หรือ l): ต่อเข้าช่อง Current Output (ออก) ของมิเตอร์
กฎเหล็กการลงกราวด์ (Grounding): เพื่อความปลอดภัยและลดสัญญาณรบกวน ต้องต่อสายจากขั้ว s2 ลงดิน (Ground) หนึ่งจุดเสมอ! หากเกิดไฟรั่วภายใน CT ไฟจะได้ลงดินไม่ย้อนกลับมาหามิเตอร์หรือคน
6. SAFETY FIRST กฎเหล็กที่ห้ามทำเด็ดขาด!
มีกฎข้อเดียวสำหรับการทำงานกับ CT ที่ช่างไฟต้องจำให้ขึ้นใจ:
"ห้ามเปิดวงจรด้าน Secondary (Open Circuit) ขณะที่มีกระแสไหลผ่านด้าน Primary เด็ดขาด!"
ทำไม? จะเกิดอะไรขึ้น? เมื่อ หม้อแปลงกระแส ทำงาน มันจะพยายามขับกระแสออกไปให้ได้ตาม Ratio ถ้าเราไปปลดสายออก (วงจรขาด) ความต้านทานจะเป็นอนันต์ ทำให้ CT ต้องเร่งแรงดัน (Voltage) ขึ้นสูงมากจนถึงระดับกิโลโวลต์ (kV)
ผลลัพธ์ที่ตามมา:
- เกิดประกายไฟ (Arc) รุนแรง
- ฉนวนภายใน หม้อแปลงกระแส ไหม้ละลาย หรือ ระเบิด
- ไฟดูดผู้ปฏิบัติงานเสียชีวิตได้ทันที จากแรงดันสูงที่เกิดขึ้น
วิธีป้องกัน: หากต้องการเปลี่ยนมิเตอร์หรือซ่อมบำรุง ต้องใช้ "Shorting Link" (เทอร์มินอลสำหรับลัดวงจร) เพื่อทำการลัดวงจรขั้ว s1 และ s2 เข้าหากันก่อน เพื่อให้กระแสไหลวนลูป แล้วค่อยถอดมิเตอร์ออก
7. ปัญหาที่พบบ่อย (Troubleshooting)
มิเตอร์อ่านค่าติดลบ / Power Factor เพี้ยน:
- สาเหตุ: ใส่ CT กลับด้าน (เอา P2 หันหาไฟเข้า) หรือต่อสาย s1/s2 สลับกัน
- วิธีแก้: กลับทิศทาง CT หรือสลับสายเข้ามิเตอร์ใหม่
ค่ากระแสไม่ตรง (อ่านได้น้อยกว่าความเป็นจริง):
- สาเหตุ: เลือก Ratio ผิด (ใหญ่เกินไป), จุดต่อสายหลวม, หรือเดินสายไกลเกินไปจนค่า Burden ไม่พอ
CT มีเสียงคราง "หึ่งๆ" และร้อนจัด:
- สาเหตุ: อาจเกิด Open Circuit, ใช้งานเกินพิกัด (Overload), หรือแกนเหล็กหลวม (ในแบบ Split core)
- วิธีแก้: รีบตรวจสอบทันที เพราะเป็นสัญญาณอันตราย
บทสรุป
หม้อแปลงกระแส (CT) คือหัวใจสำคัญของการจัดการพลังงานในยุคปัจจุบัน ไม่ว่าคุณจะเป็นโรงงานที่ต้องการตรวจสอบต้นทุนค่าไฟ หรือบ้านพักอาศัยที่ติดตั้ง Solar Cell การเข้าใจหลักการทำงานและวิธีติดตั้ง CT อย่างถูกต้อง จะช่วยให้คุณประหยัดเงิน ได้ข้อมูลที่แม่นยำ และที่สำคัญที่สุดคือ "ปลอดภัย" จากอุบัติเหตุทางไฟฟ้าค่ะ
หวังว่าบทความนี้จะช่วยให้คุณมองเห็นภาพรวมของ CT ได้ชัดเจนขึ้น ครั้งหน้าเมื่อเดินผ่านตู้ MDB ลองสังเกตดูนะคะว่า "ล่ามแปลภาษา" ตัวเก่งตัวนี้ หน้าตาเป็นอย่างไร!
