ซีเล็คเตอร์สวิทช์ (Selector Switch) เป็นสวิตช์ควบคุมแบบหมุนที่ใช้กันอย่างแพร่หลายในงานระบบไฟฟ้า งานควบคุมมอเตอร์ และตู้คอนโทรลต่าง ๆ จุดเด่นของมันคือสามารถ “เลือกโหมดการทำงาน” ได้หลายรูปแบบผ่านสวิทช์เพียงตัวเดียว เช่น Auto / Manual, Forward / Reverse หรือเลือกโหลดหลายชุด ทำให้ระบบควบคุมทำงานเป็นลำดับ ลดการซ้อนคำสั่ง และเพิ่มความปลอดภัยในการใช้งาน
ซึ่ง ซีเล็คเตอร์สวิทช์ ไม่ได้แค่เปิด–ปิดวงจร แต่ทำหน้าที่เป็นส่วนหนึ่งของลอจิกควบคุมที่ต้องอาศัยคอนแทคหลายชุดเพื่อสลับสภาวะการทำงานของระบบอย่างถูกต้อง บทความนี้น้องช่างจะพาเจาะลึกรูปแบบการใช้งานที่พบมากที่สุด พร้อมผังวงจรและแนวทางติดตั้ง เพื่อให้ผู้อ่านสามารถนำไปใช้กับงานควบคุมมอเตอร์และตู้คอนโทรลได้จริงและปลอดภัยค่ะ
บทบาทสำคัญของ ซีเล็คเตอร์สวิทช์ ในงานควบคุมไฟฟ้า
ในงานควบคุมระบบไฟฟ้าและเครื่องจักร ไม่ว่าจะเป็นตู้คอนโทรลขนาดเล็กหรือระบบอุตสาหกรรมขนาดใหญ่ สิ่งหนึ่งที่พบแทบทุกตู้คือ ซีเล็คเตอร์สวิทช์ เพราะอุปกรณ์ตัวนี้สามารถ “เลือกสถานะการทำงานหลายแบบในอุปกรณ์เดียว” ช่วยให้ผู้ใช้งานควบคุมลำดับการทำงานได้ชัดเจนขึ้น โดยไม่ต้องใช้ปุ่มกดหลายชุดมาทำหน้าที่เดียวกันให้ยุ่งยาก ซีเล็คเตอร์สวิทช์ จึงเหมาะกับงานที่ต้องการสลับโหมดหรือสั่งงานตามขั้นตอนเฉพาะ เช่น
- เลือกโหมดปั๊มน้ำ Auto / Off / Manual
- กำหนดทิศทางหมุนของมอเตอร์ Forward / Reverse
- เลือกโหลดให้ทำงาน เช่น หลอดไฟชุดที่ 1 หรือชุดที่ 2
- สลับระดับความเร็วพัดลมในระบบระบายอากาศ
- เลือกแหล่งสั่งงานระหว่าง Local / Remote
สิ่งสำคัญคือ เมื่อผู้ใช้งานหมุนสวิทช์ไปยังตำแหน่งใดตำแหน่งหนึ่ง คอนแทค NO/NC ด้านหลังจะเปลี่ยนสถานะทันทีตามโหมดนั้น ๆ ทำให้การสั่งงานเกิดขึ้นตามลำดับที่ออกแบบไว้ ลดการซ้อนสัญญาณ และช่วยป้องกันข้อผิดพลาดที่มักเกิดจากปุ่มกดหลายตัวทำงานพร้อมกันโดยไม่ตั้งใจ นอกจากนี้ การใช้ซีเล็คเตอร์สวิทช์ยังช่วยลดจำนวนอุปกรณ์บนหน้าตู้ ทำให้แผงควบคุมดูเป็นระเบียบและตรวจสอบง่ายขึ้น โดยเฉพาะในงานที่ต้องการความชัดเจนของโหมดการทำงานและความปลอดภัยในการสลับวงจรค่ะ
ซีเล็คเตอร์สวิทช์ ทำงานอย่างไร?
แม้ ซีเล็คเตอร์สวิทช์ จะดูเหมือนสวิตช์หมุนธรรมดาจากภายนอก แต่ภายในจริง ๆ แล้วถูกออกแบบอย่างละเอียดเพื่อรองรับการสั่งงานหลายแบบพร้อมกันในอุปกรณ์เดียว ทั้งการเปลี่ยนโหมด การสลับวงจร และการควบคุมลำดับคำสั่งในงานคอนโทรลต่าง ๆ โครงสร้างภายในของซีเล็คเตอร์สวิทช์จะทำงานร่วมกันเป็นขั้นตอนหลัก ๆ ดังนี้
1. การสั่งงานผ่านตำแหน่งหมุน
ตำแหน่งหมุนของซีเล็คเตอร์สวิทช์คือหัวใจหลักของการทำงาน เพราะ “แต่ละตำแหน่ง” เปรียบเสมือน “สถานะของวงจร” ที่ถูกกำหนดไว้ล่วงหน้า เช่น
- ตำแหน่ง 0 = ปิดทุกวงจร
- ตำแหน่ง 1 = เปิดวงจรที่ 1
- ตำแหน่ง 2 = เปิดวงจรที่ 2
เมื่อผู้ใช้งานหมุนสวิทช์เพียงครั้งเดียว วงจรที่อยู่ด้านหลังอาจถูกสั่งให้ทำงานถึงหลายชุดพร้อมกัน เช่น
- เปิดวงจร Auto
- ตัดวงจร Manual
- ส่งสัญญาณสถานะไปยัง PLC เพื่อให้ระบบรับรู้ว่าอยู่ในโหมดไหน
- เปิดไฟแสดงสถานะบนแผงหน้าตู้
การสั่งงานหลายเงื่อนไขพร้อมกันแบบนี้ทำให้ซีเล็คเตอร์สวิทช์มีประโยชน์อย่างมากในงานที่ต้องการความถูกต้องของลำดับคำสั่ง เช่น ระบบมอเตอร์ ปั๊ม และระบบอัตโนมัติที่ต้องป้องกันการแทรกคำสั่งผิดโหมด
2. ระบบ Cam ภายใน
กลไกที่ทำให้ซีเล็คเตอร์สวิทช์เปลี่ยนสถานะของคอนแทคได้อย่างแม่นยำคือ “Cam” ที่อยู่ภายในตัวเครื่อง Cam จะหมุนตามตำแหน่งที่ผู้ใช้งานหมุนสวิทช์ และจะทำหน้าที่กดหรือปล่อยหน้าสัมผัสของ contact block แต่ละชุดให้เปิดหรือปิดตามลำดับที่ออกแบบไว้
จุดเด่นของระบบ Cam คือ
- ควบคุมตำแหน่งหมุนได้แม่นยำ
- ลดความคลาดเคลื่อนของตำแหน่งค้างกลางทาง
- ทำให้แต่ละตำแหน่งหยุดนิ่งด้วยจังหวะคลิกชัดเจน
ด้วยเหตุนี้ซีเล็คเตอร์สวิทช์จึงเชื่อถือได้ในงานที่ต้องสั่งงานอย่างถูกต้องร้อยเปอร์เซ็นต์ เช่น การสลับโหมดมอเตอร์หรือสั่งทิศทางการหมุน ซึ่งต้องอาศัยความแม่นยำของตำแหน่งเป็นอย่างมาก
3. คอนแทค NO/NC เปลี่ยนสถานะตามโหมดการทำงาน
ด้านหลังของซีเล็คเตอร์สวิทช์จะมีชุดคอนแทคแบบ NO (Normally Open) และ NC (Normally Closed) ทำหน้าที่สลับสถานะเมื่อผู้ใช้หมุนไปยังตำแหน่งต่าง ๆ ซึ่งหนึ่งโหมดอาจต้องใช้คอนแทคหลายจุดทำงานร่วมกัน ตัวอย่างเช่น:
- โหมด Auto ต้องสั่งให้ NO ของ Auto ติด พร้อมตัด NC ของ Manual
- โหมด Forward ต้องสั่งให้ NO ของ FWD ติด แต่ต้องตัด NC ของ REV เพื่อกันทิศทางซ้อน
- โหมด Manual ต้องปิดสัญญาณ Auto ก่อนเพื่อไม่ให้ระบบสั่งงานอัตโนมัติซ้อนขึ้นมา
ชุดคอนแทคเหล่านี้คือกลไกที่ทำให้ซีเล็คเตอร์สวิทช์ทำหน้าที่เป็น “ตัวควบคุมลอจิก (Control Logic)” เบื้องต้นภายในตู้คอนโทรลได้อย่างสมบูรณ์ โดยไม่ต้องพึ่งอุปกรณ์อิเล็กทรอนิกส์เพิ่มเติมในหลายกรณี
การใช้งาน ซีเล็คเตอร์สวิทช์ ในงานจริง
งานควบคุมไฟฟ้าในโรงงานส่วนใหญ่ล้วนต้องอาศัยซีเล็คเตอร์สวิทช์เพื่อเลือกโหมดการทำงานและควบคุมลำดับคำสั่งต่าง ๆ ตัวอย่างด้านล่างเป็นรูปแบบการใช้งานที่พบได้บ่อยที่สุด พร้อมผังวงจรแบบ text diagram เพื่อให้เห็นภาพการทำงานได้อย่างชัดเจนค่ะ

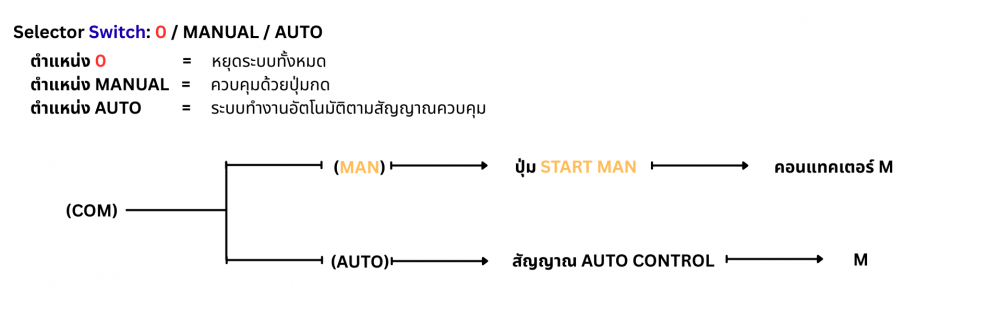

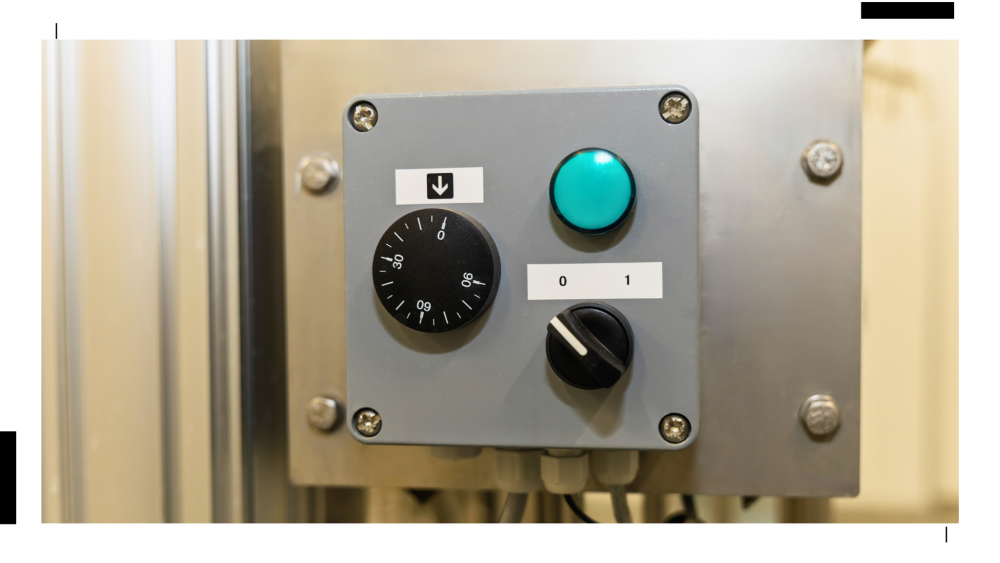

1. ควบคุมโหมด Auto / Manual ของมอเตอร์
การเลือกโหมด Auto/Manual ถือเป็นหนึ่งในการใช้งานซีเล็คเตอร์สวิทช์ที่พบมากที่สุดในระบบปั๊มน้ำ เครื่องจักร และระบบอัตโนมัติทั่วไป ความสำคัญอยู่ที่การกำหนดว่า “จะให้ระบบทำงานเองหรือให้ผู้ใช้ควบคุมเอง”
อธิบายการทำงาน
– ผู้ใช้หมุนมาที่ Manual → ใช้ปุ่มกดคุมเครื่องเอง
– หมุนไป Auto → ระบบทำงานตามเซนเซอร์, ไทม์เมอร์ หรือ PLC
– ตำแหน่ง 0 → ตัดคำสั่งทั้งหมด
ข้อดี: ปลอดภัย ลำดับคำสั่งถูกต้อง
ข้อควรระวัง: ห้ามให้ Manual และ Auto ติดพร้อมกัน

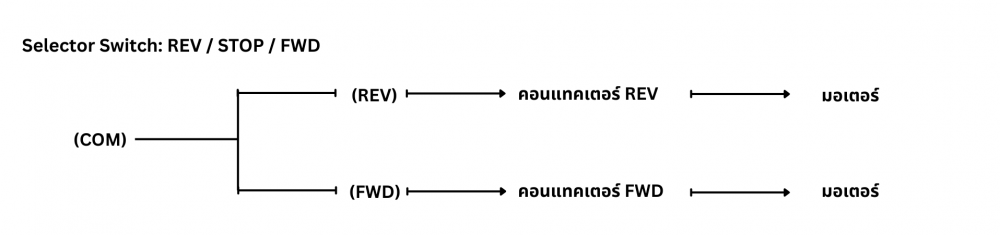

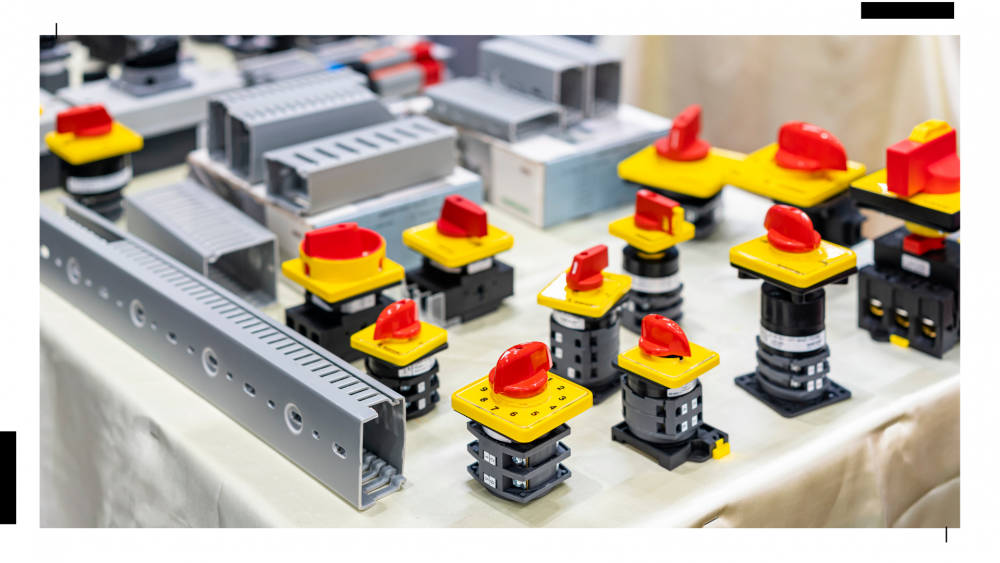

2. ควบคุมทิศหมุนมอเตอร์ Forward/Reverse
งานควบคุมมอเตอร์จำนวนมากต้องสั่งให้หมุนไปข้างหน้า (Forward) หรือย้อนกลับ (Reverse) ซีเล็คเตอร์สวิทช์แบบ 3 ตำแหน่งจึงเหมาะอย่างยิ่ง เพราะสามารถเลือกทิศทางได้อย่างปลอดภัยและลดโอกาสสั่งงานผิดพร้อมกัน
คำอธิบายการทำงาน
- หมุนไป FWD → มอเตอร์หมุนไปข้างหน้า
- หมุนไป REV → มอเตอร์หมุนย้อนกลับ
- ตำแหน่ง STOP จะตัดวงจรทั้งหมดก่อนเปลี่ยนทิศทาง เพื่อป้องกันแรงกระชากและความเสียหายของมอเตอร์
เงื่อนไขที่ต้องมี (สำคัญมาก)
- NC ของ REV ต้องตัด FWD
- NC ของ FWD ต้องตัด REV
สิ่งนี้เรียกว่า Interlock เพื่อป้องกันการสั่งงานสองทิศทางพร้อมกัน ซึ่งเป็นสาเหตุลัดวงจรและความเสียหายของมอเตอร์ในงานจริง

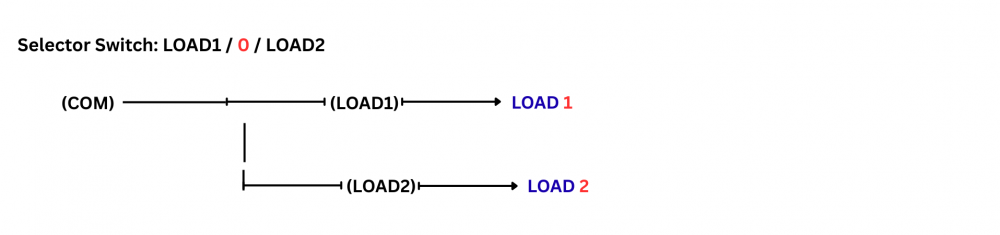

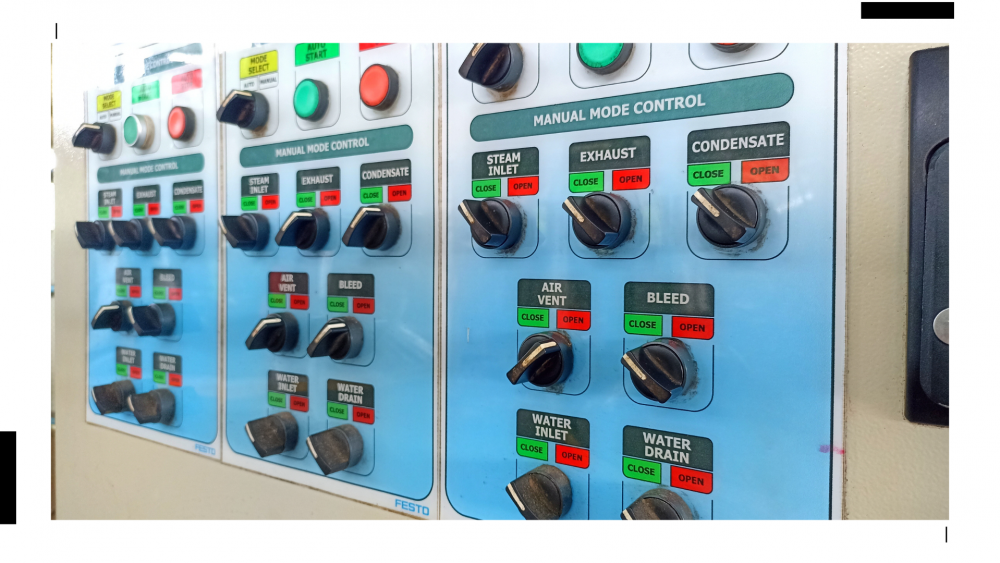

3. เลือกโหลดหรือวงจรให้ทำงานทีละชุด
เป็นการใช้งานที่พบในระบบทั่วไป เช่น ระบบไฟแสงสว่าง ระบบพัดลม หรือระบบที่มีอุปกรณ์หลายตัวแต่ต้องการเลือกให้ทำงานครั้งละหนึ่งตัวเพื่อควบคุมภาระหรือสลับการใช้งาน
ตัวอย่างอุปกรณ์ที่เลือกได้ เช่น
- หลอดไฟชุดที่ 1 / ชุดที่ 2
- พัดลมตัวที่ 1 / ตัวที่ 2
- ปั๊มน้ำ A / ปั๊มน้ำ B
ข้อดีของการใช้งานแบบนี้
- ไม่ต้องติดตั้งสวิตช์หลายตัว
- ผู้ใช้งานเห็นชัดว่ากำลังเลือกโหลดตัวไหนอยู่
- ลดการเดินสายที่ซับซ้อน
- เหมาะกับระบบที่ต้องการบริหารการทำงานของโหลดหลายตัวแบบเป็นลำดับ

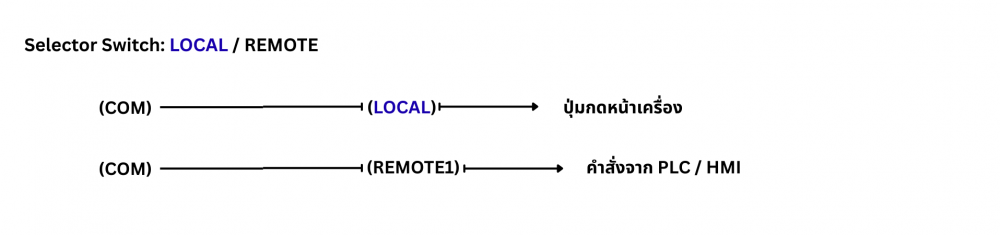

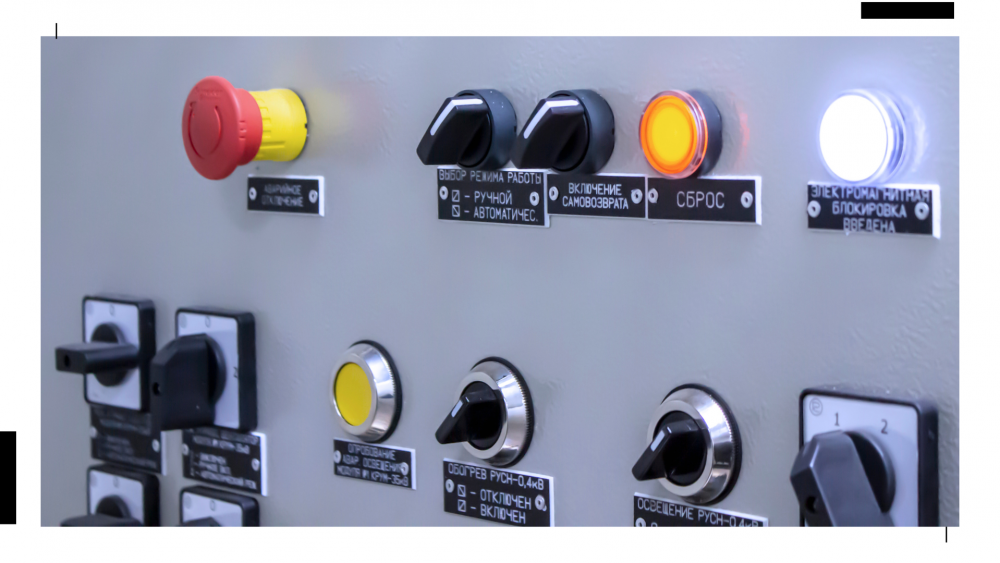

4. เลือกแหล่งสั่งงาน – Local / Remote
งานเครื่องจักรจำนวนมากต้องเลือกว่าจะให้ควบคุมจากตู้หน้าเครื่อง (Local) หรือควบคุมผ่านระบบ PLC / HMI (Remote) ซึ่งซีเล็คเตอร์สวิทช์เป็นตัวเลือกที่เหมาะที่สุดในการสลับแหล่งสั่งงาน โดยไม่ให้ทั้งสองแหล่งส่งคำสั่งพร้อมกัน
ประโยชน์ของระบบ Local / Remote
- ลดความสับสนเวลาซ่อมหรือปรับแต่งเครื่อง
- ช่างสามารถควบคุมระบบที่หน้าเครื่องได้โดยไม่ต้องสั่งผ่าน PLC
- ลดความเสี่ยงที่สัญญาณสั่งงานจากสองแหล่งจะเข้ามาพร้อมกัน
วิธีติดตั้งซีเล็คเตอร์สวิทช์อย่างถูกต้อง
การติดตั้งซีเล็คเตอร์สวิทช์เป็นขั้นตอนที่ต้องอาศัยความละเอียด เพราะตำแหน่งหมุนและการเข้าล็อกของคอนแทคมีผลโดยตรงต่อการสั่งงานของระบบ หากติดตั้งผิดเพียงเล็กน้อยอาจทำให้วงจรสั่งงานผิดโหมดหรือไม่ทำงานตามที่ออกแบบไว้ ด้านล่างนี้คือแนวทางติดตั้งที่น้องช่างสรุปให้เข้าใจง่ายและสามารถนำไปใช้กับตู้คอนโทรลได้จริงค่ะ
4.1 ขนาดรูติดตั้ง
ซีเล็คเตอร์สวิทช์ทั่วไปมี สองขนาดหลัก ที่ใช้ในงานจริง ได้แก่
- 22 mm – ขนาดมาตรฐานที่ใช้กันมากที่สุด เหมาะกับตู้คอนโทรลทั่วไป
- 30 mm – ใช้ในงานอุตสาหกรรมหนักหรืองานที่ต้องการความแข็งแรงมากขึ้น
การเจาะแผงหน้าตู้ควรใช้ ดอกเจาะขนาดมาตรฐาน เพื่อให้ตัวสวิทช์เข้าล็อกพอดี ไม่แน่นเกินไปจนกดตัวสวิทช์เสียรูป และไม่หลวมจนหมุนคลาดตำแหน่ง
4.2 ขั้นตอนติดตั้งแบบถูกต้อง
เพื่อให้ซีเล็คเตอร์สวิทช์ทำงานได้สมบูรณ์และตำแหน่งหมุนควบคุมได้แม่นยำ น้องช่างแนะนำให้ติดตั้งตามลำดับดังนี้ค่ะ
1. กำหนดตำแหน่งติดตั้งบนแผงหน้าเครื่อง: วัดระยะให้ตรงและห่างจากอุปกรณ์อื่นพอสมควร เพื่อให้ผู้ใช้งานหมุนสวิทช์ได้สะดวก
2. เจาะรูด้วยดอกเจาะที่ตรงกับขนาด 22 หรือ 30 mm: การใช้ดอกเจาะที่ไม่ตรงขนาดอาจทำให้ตัวสวิทช์บิดหรือหมุนไม่เข้าล็อก
3. ใส่ตัวสวิทช์จากด้านหน้าแผง: ให้ตัวสวิทช์นั่งในรูอย่างพอดี ไม่เอียงหรือเบี้ยว
4. ขันแหวนล็อกด้านหลังให้แน่นพอดี: ต้องแน่นแต่ไม่ควรขันจนมากเกินไป เพราะอาจทำให้ตัวสวิทช์เปลี่ยนรูปร่างหรือหมุนฝืด
5. ติดตั้ง contact block (NO / NC): ตามแบบวงจรที่ต้องใช้งาน บางระบบใช้เพียง 1–2 คอนแทค แต่ระบบมอเตอร์หรือ Auto/Manual อาจต้องใช้หลายจุด
6. เดินสายจาก COM และสายฟังก์ชันไปยังวงจรควบคุม: เดินสายให้เป็นระเบียบ ป้องกันการสับสนระหว่างตำแหน่งคอนแทค
7. ทดสอบการทำงานของสวิทช์ในแต่ละตำแหน่ง: ใช้มัลติมิเตอร์เช็กสถานะ NO/NC ว่าทำงานตรงตามที่วงจรออกแบบไว้หรือไม่
8. ติดป้ายชื่อโหมดการทำงานให้ชัดเจน: เช่น AUTO / MANUAL / OFF เป็นสิ่งเล็ก ๆ แต่สำคัญมาก เพราะช่วยป้องกันการหมุนผิดโหมดในงานจริง
4.3 ข้อผิดพลาดที่มักเกิดในการติดตั้ง
แม้ซีเล็คเตอร์สวิทช์จะเป็นอุปกรณ์ที่ติดตั้งไม่ยาก แต่งานจริงมักพบข้อผิดพลาดดังต่อไปนี้ ซึ่งอาจทำให้ระบบสั่งงานผิดหรือทำงานไม่เสถียรได้
- ใส่คอนแทคผิดตำแหน่ง (NO/NC สลับกัน): ทำให้สั่งงานผิดโหมด เช่น Auto ติดพร้อม Manual หรือ Forward ไม่ตัด Reverse
- ติดตั้งตัวสวิทช์เอียงหรือหมุนไม่ตรง: ส่งผลให้ตำแหน่งหมุนไม่ตรงสเกล และทำให้ผู้ใช้งานสับสน
- หมุนสวิทช์ไม่สุดตำแหน่ง: ทำให้ contact ไม่ปิดสนิทและวงจรทำงานไม่ต่อเนื่อง บางครั้งมอเตอร์อาจสั่งงานเพี้ยน
- ไม่ทดสอบคอนแทคก่อนเปิดระบบจริง: การเช็กด้วยมัลติมิเตอร์เป็นขั้นตอนที่หลายคนมองข้าม แต่จำเป็นมากเพื่อยืนยันว่าคอนแทคทำงานถูกต้อง
- ใช้จำนวนคอนแทคไม่พอต่อฟังก์ชัน: เช่น ระบบ Auto/Manual ที่ต้องการคอนแทคแยกหลายชุด แต่เลือกใช้เพียงชุดเดียว ทำให้วงจรตีกัน
ข้อผิดพลาดเหล่านี้มักเกิดในงานติดตั้งครั้งแรก การตรวจสอบให้ละเอียดก่อนใช้งานจริงจะช่วยลดปัญหาตามมาได้มากค่ะ
แนวทางเลือกซีเล็คเตอร์สวิทช์ให้เหมาะกับงาน
การเลือกซีเล็คเตอร์สวิทช์ให้ถูกต้องตั้งแต่แรก จะช่วยให้วงจรควบคุมทำงานได้อย่างปลอดภัย ลดความผิดพลาด และติดตั้งง่ายขึ้นมาก หลักการเลือกที่น้องช่างสรุปต่อไปนี้สามารถใช้ได้ทั้งงานมอเตอร์ งานเครื่องจักร และงานควบคุมทั่วไปค่ะ
1. ดูจำนวนตำแหน่งที่ต้องใช้ (2 หรือ 3 ตำแหน่ง)
จำนวนตำแหน่งของซีเล็คเตอร์สวิทช์ต้องตรงกับฟังก์ชันของระบบ เช่น
- 2 ตำแหน่ง (0–1) → ใช้เปิด–ปิด หรือเลือก A/B
- 3 ตำแหน่ง (0–1–2) → ใช้สำหรับ Auto/Off/Manual หรือ Forward/Stop/Reverse
การเลือกจำนวนตำแหน่งให้พอดีกับงานจะช่วยให้การสั่งงานชัดเจนและลดความสับสนของผู้ใช้งาน
2. กำหนดจำนวนคอนแทค NO/NC ให้ตรงตามฟังก์ชัน
แต่ละโหมดต้องใช้จำนวนหน้าสัมผัส (contact) ไม่เท่ากัน เช่น
- Auto/Manual → ต้องใช้คอนแทคแยก Auto และ Manual
- Forward/Reverse → ต้องมีคอนแทคสำหรับ interlock เพื่อความปลอดภัย
หากเลือกคอนแทคไม่พอ อาจทำให้วงจรสั่งงานผิดลำดับหรือเกิดการซ้อนคำสั่งได้ ดังนั้นควรตรวจสอบวงจรล่วงหน้าว่าใช้ NO และ NC อย่างละกี่จุดค่ะ
3. เลือกแบบค้างตำแหน่ง หรือแบบเด้งกลับ (Maintained / Momentary)
ซีเล็คเตอร์สวิทช์มี 2 ลักษณะหลักให้เลือก
- แบบค้างตำแหน่ง (Maintained) → อยู่ในตำแหน่งที่หมุน เช่น Auto, Manual, Forward
- แบบเด้งกลับ (Momentary) → หมุนแล้วเด้งกลับ เช่น Reset, Jog
ให้เลือกประเภทตามหน้าที่ เพราะการใช้สวิทช์ผิดแบบอาจทำให้วงจรทำงานผิดจังหวะ เช่น ใช้แบบเด้งกลับในโหมด Manual จะทำให้ระบบไม่ค้างคำสั่งตามต้องการ
4. เลือกหัวหมุนที่เหมาะกับการใช้งาน (Knob / Lever / Key)
หัวหมุนของซีเล็คเตอร์สวิทช์มีหลายรูปแบบ เช่น
- Knob (หัวหมุนธรรมดา) → ใช้งานทั่วไป หมุนง่าย
- Lever (ก้านโยก) → ใช้กับงานที่ต้องการเปลี่ยนโหมดบ่อย
- Key Selector (แบบกุญแจ) → เหมาะกับงานที่ต้องจำกัดสิทธิ์ผู้ใช้งาน
การเลือกหัวหมุนที่เหมาะสมจะช่วยลดความผิดพลาดจากการหมุนผิดตำแหน่งและเพิ่มความปลอดภัยให้กับระบบค่ะ
5. ตรวจสอบมาตรฐานและความทนทานของแบรนด์
ควรเลือก ซีเล็คเตอร์สวิทช์ จากแบรนด์ที่ได้มาตรฐานอุตสาหกรรม เช่นมีค่าทนกระแส ทนความร้อน และผ่านมาตรฐานความปลอดภัย เช่น IEC โดยเฉพาะงานมอเตอร์หรือเครื่องจักรที่ต้องใช้งานต่อเนื่อง
แบรนด์ที่พบในตลาด เช่น Schneider, ABB, IDEC, Fuji เป็นต้น ซึ่งแต่ละแบรนด์มีอุปกรณ์เสริมและ contact block ให้เลือกหลากหลาย
5.6 ใช้รุ่นที่มีป้ายระบุโหมดชัดเจน (Legend Plate)
ป้ายบอกตำแหน่ง เช่น
- Auto / Off / Manual
- Fwd / Stop / Rev
- Local / Remote
เป็นสิ่งเล็ก ๆ แต่มีความสำคัญมาก เพราะช่วยลดการหมุนผิดตำแหน่ง โดยเฉพาะในพื้นที่ที่มีผู้ใช้งานหลายคน การมีป้ายชัดเจนจะช่วยเพิ่มความปลอดภัยให้กับระบบอย่างมากค่ะ
