ในช่วงไม่กี่ปีที่ผ่านมา รถไฟฟ้า (EV) เริ่มเข้ามาเป็นตัวเลือกที่หลายคนสนใจมากขึ้น แม้ว่าในบ้านเราจะยังมีสถานีชาร์จไม่มากนัก กระจุกตัวอยู่ตามปั๊มน้ำมันใหญ่ ๆ หรือโครงการที่ออกแบบมารองรับไลฟ์สไตล์ยุคใหม่ แต่แนวโน้มการใช้งานก็เพิ่มขึ้นเรื่อย ๆ จนทำให้หลายคนเริ่มหันมาเลือกใช้รถไฟฟ้ามากขึ้น เพราะทั้งประหยัดพลังงานและให้ความเงียบขณะขับขี่
การใช้รถไฟฟ้าในทุกวันนี้ ถ้าบ้านชาร์จได้ก็ถือว่าสะดวกที่สุด ไม่ต้องลุ้นว่าหัวชาร์จจะว่างหรือไม่ว่าง และไม่ต้องวนหาสถานี แต่คำถามสำคัญที่ตามมาทันทีคือ “ระบบไฟบ้านของเราพร้อมสำหรับ EV Charger แล้วหรือยัง?” โดยเฉพาะอุปกรณ์หนึ่งที่หลายคนมักมองข้าม แต่ช่างไฟให้ความสำคัญสูงสุด นั่นคือ ตู้คอนซูมเมอร์
อุปกรณ์ที่แทบไม่เคยถูกเปิด ไม่ค่อยถูกตรวจ แต่กลับเป็นหัวใจหลักของความปลอดภัยในระบบไฟฟ้าภายในบ้านทั้งหมด และยิ่งมี EV Charger เข้ามา ไฟที่ไหลผ่านตู้คอนซูมเมอร์ก็จะสูงขึ้นและต่อเนื่องยาวหลายชั่วโมงมากกว่าเดิม
นี่จึงเป็นเหตุผลว่าทำไมช่างไฟมืออาชีพถึงย้ำเสมอว่า “ก่อนติด EV ที่บ้าน ต้องเช็ก ตู้คอนซูมเมอร์ ก่อนทุกครั้ง” บทความนี้น้องช่างเลยอยากชวนไปดูให้ลึกขึ้นว่า ทำไมตู้คอนซูมเมอร์ถึงเกี่ยวข้องกับ EV Charger แบบหลีกเลี่ยงไม่ได้ บ้านแบบไหนควรอัปเกรดก่อนติดตั้ง และปัญหาอะไรที่เจอบ่อยเมื่อเอาโหลดหนักต่อเนื่องมาใส่ในระบบไฟบ้านที่ไม่ได้ถูกออกแบบมาเพื่อรองรับตั้งแต่แรก
ตู้คอนซูมเมอร์ ต้องรับภาระหนักขึ้นแค่ไหน เมื่อมี EV Charger เข้ามา?

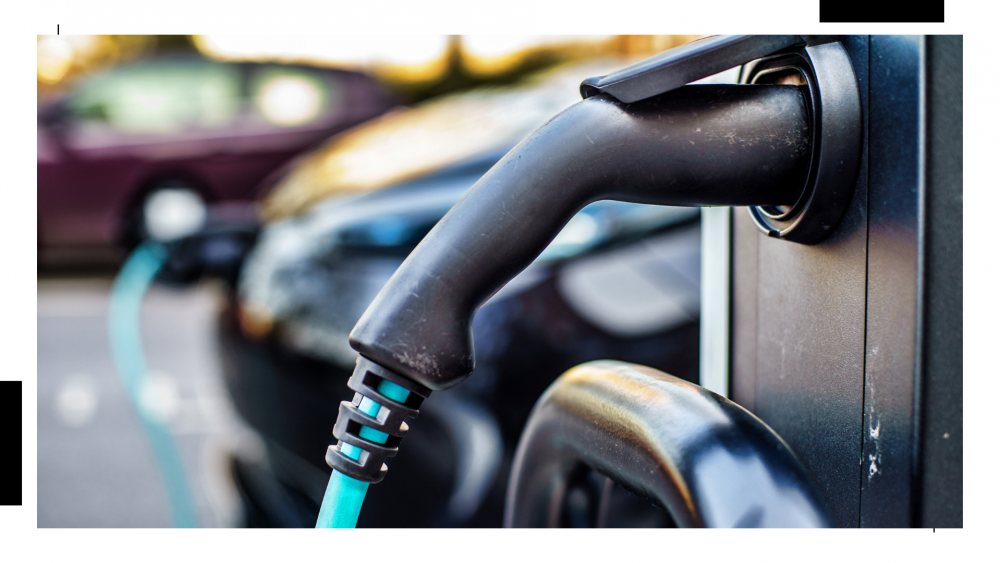

การชาร์จรถไฟฟ้าไม่ได้คล้ายการใช้เครื่องใช้ไฟฟ้าทั่วไปในบ้าน เครื่องทำน้ำอุ่น อาจกินไฟ 3500 – 4500 วัตต์ แต่กินไฟไม่ต่อเนื่อง ส่วนเตาอบหรือเตารีดจะทำงานแบบเป็นช่วง ๆ แต่สำหรับ EV Charger นั้นต่างออกไปอย่างสิ้นเชิง เพราะเป็นอุปกรณ์ที่กินไฟแบบ คงที่ และต่อเนื่องหลายชั่วโมง ทุกครั้งที่ชาร์จ
ในทางวิศวกรรมไฟฟ้า EV Charger ถูกจัดเป็น Continuous Load (โหลดต่อเนื่อง) ตามมาตรฐาน IEC 60364 ความหมายคือ “กระแสไหลในค่าสูงเป็นเวลานานเกิน 3 ชั่วโมง” ซึ่งทำให้ทุกส่วนของระบบไฟร้อนขึ้นเรื่อย ๆ ไม่ได้ขึ้นลงเหมือนโหลดทั่วไป
เพื่อให้เห็นภาพชัดขึ้น
- EV Charger 7.4 kW → กินกระแสประมาณ 32A ต่อเนื่อง 3–8 ชั่วโมง
- EV Charger 11 kW → กินประมาณ 48A ต่อเนื่อง
- EV Charger 22 kW (3 เฟส) → กิน 32A ต่อเฟส
นี่เป็นค่าที่สูงมากเมื่อเทียบกับโหลดบ้านทั่วไป และทุกครั้งที่กระแสเหล่านี้ไหลเข้าบ้าน ตู้คอนซูมเมอร์ จะเป็นด่านแรกที่ต้องรับมันทั้งหมด
เมื่อเป็นโหลดต่อเนื่อง จะเกิดอะไรขึ้นกับ ตู้คอนซูมเมอร์?
- ความร้อนสะสมสูงขึ้นเรื่อย ๆ
- ขั้วต่อเริ่มคลายตัวเร็วขึ้น
- เบรกเกอร์หลักเสื่อมสภาพไวขึ้น
- บัสบาร์รับภาระหนักกว่าการใช้งานปกติหลายเท่า
- ความร้อนเฉพาะจุด (Hotspot) อาจเกิดขึ้นในตู้โดยไม่รู้ตัว
ถ้า ตู้คอนซูมเมอร์ เป็นรุ่นเก่า รุ่นเล็ก หรือใช้บัสบาร์คุณภาพต่ำ ปัญหาจะเกิดขึ้นเร็วกว่าที่คิดมากค่ะ
ปัญหาที่เกิดขึ้นจริงเมื่อเพิ่ม EV Charger เข้าบ้าน
เมื่อการชาร์จรถไฟฟ้าเริ่มเข้ามาในชีวิตประจำวัน สิ่งที่หลายบ้านพบเหมือนกันคือ “ระบบไฟภายในบ้านไม่ได้ถูกออกแบบมาเพื่อรองรับโหลดรูปแบบนี้ตั้งแต่แรก” บ้านจำนวนมากสร้างในยุคที่ยังไม่มี EV และไม่มีการคาดการณ์ว่าจะมีอุปกรณ์ใดดึงกระแสสูงต่อเนื่องหลายชั่วโมงในระดับ 30–40A เข้าไปในระบบไฟภายในบ้านอย่างสม่ำเสมอ
ทันทีที่เครื่องชาร์จ EV เริ่มทำงาน ทุกส่วนของระบบไฟตั้งแต่สายเมน เบรกเกอร์หลัก ไปจนถึงบัสบาร์ภายในตู้คอนซูมเมอร์จะต้องปรับตัวต่อพฤติกรรมการใช้ไฟรูปแบบใหม่อย่างหลีกเลี่ยงไม่ได้ และนี่คือปัญหาที่ช่างไฟพบซ้ำแล้วซ้ำเล่าในบ้านหลายประเภททั่วประเทศ
ต่อไปนี้คือปัญหาที่ช่างไฟพบซ้ำ ๆ ในหน้างาน และเป็นสาเหตุว่าทำไม “ตู้คอนซูมเมอร์จำเป็นต้องตรวจหรืออัปเกรดก่อนติด EV เสมอ”
บัสบาร์ร้อนผิดปกติ เพราะรับภาระหนักกว่าที่ถูกออกแบบไว้
บัสบาร์เป็นเหมือน “ถนนหลัก” ที่ไฟฟ้าวิ่งผ่านก่อนแยกไปยังเบรกเกอร์ย่อย แต่ในบ้านจำนวนมาก บัสบาร์ที่ติดตั้งมากับตู้คอนซูมเมอร์เป็นเพียงลวดทองแดงเส้นเล็ก ๆ หรือบางครั้งเป็นอลูมิเนียมเคลือบ ซึ่งออกแบบมาเพียงพอต่อโหลดบ้านทั่วไป ไม่ใช่โหลดต่อเนื่องระดับ 30–40A ที่ EV Charger ใช้จริง
เมื่อบัสบาร์ต้องรับกระแสแบบนี้ครั้งแรก ความร้อนจะเพิ่มสูงขึ้นต่อเนื่องจนสัมผัสได้แม้จากภายนอกตู้ และเมื่อความร้อนสะสมไปเรื่อย ๆ จุดอ่อนของระบบจะเริ่มปรากฏ ตั้งแต่หน้าสัมผัสที่เริ่มคลายตัวเพราะการขยายตัวของโลหะ ไปจนถึงการเกิด “จุดร้อนเฉพาะจุด (Hotspot)” ที่เป็นสาเหตุของรอยไหม้ตามปลายคอเบรกเกอร์หรือที่แถบคีบตัวบัสบาร์ในที่สุด
ในหลายบ้าน ช่างไฟเปิดตู้แล้วพบรอยดำที่ขั้วเบรกเกอร์—นี่ไม่ใช่รอยเก่า แต่เป็นรอยไหม้จากความร้อนสะสมของการชาร์จ EV ต่อเนื่องในเวลาไม่กี่เดือนเท่านั้น

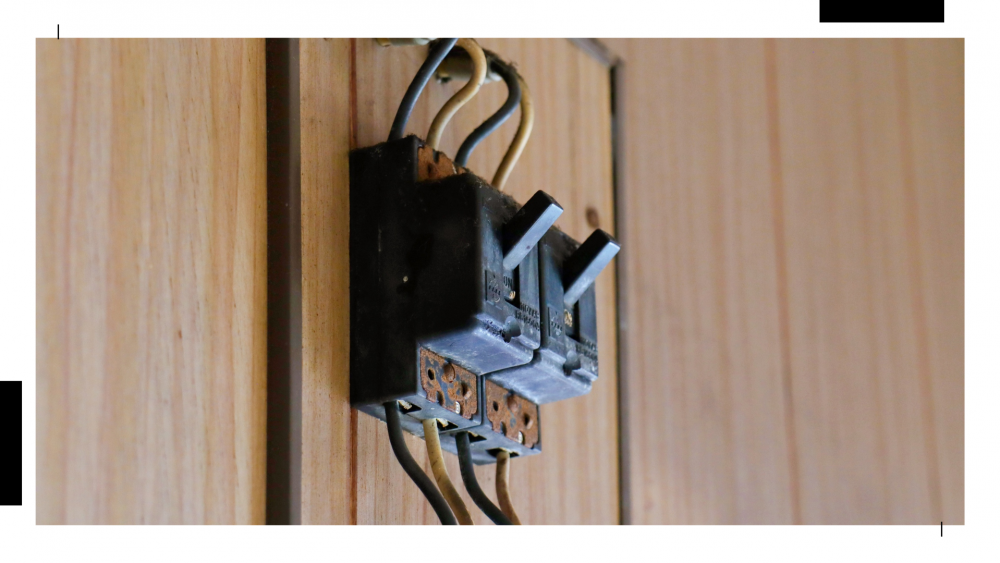

Main Breaker ตัดบ่อยขึ้น โดยที่เจ้าของบ้านไม่รู้ว่ามาจาก “ความร้อนสะสม”
ปัญหานี้เกิดขึ้นบ่อยจนแทบจะเป็นภาพจำของการติด EV Charger ในบ้านที่ระบบไม่พร้อม เจ้าของบ้านมักคิดว่าบ้านไม่ได้ใช้ไฟเยอะขึ้น ทำไม Main Breaker ถึงตัดถี่ขึ้นในช่วงกลางคืน ทั้งที่เปิดเครื่องใช้ไฟฟ้าเหมือนเดิม
คำตอบคือ “ความร้อนสะสมจากโหลดต่อเนื่อง” ต่างหากที่เป็นตัวการหลัก
Main Breaker ในบ้านส่วนใหญ่มีขนาด 32A หรือ 50A ซึ่งเพียงพอสำหรับโหลดบ้านทั่วไป แต่เมื่อ EV Charger ใช้ไฟ 30–32A แบบต่อเนื่องหลายชั่วโมง แล้วรวมกับโหลดจากแอร์ ห้องนอน ตู้เย็น และปั๊มน้ำ ตัวเบรกเกอร์จะทำงานใกล้จุดจำกัดตลอดเวลา ความร้อนภายในจะเพิ่มขึ้นจนกลไกภายในเสื่อมเร็วขึ้นและตัดแบบไม่มีสัญญาณเตือนล่วงหน้า
บางบ้านเจออาการแปลกกว่านั้นคือ “เบรกเกอร์เริ่มฝืด เปิด–ปิดยาก” ซึ่งเป็นอาการที่เกิดจากพลาสติกและกลไกภายในโดนความร้อนทำร้ายอย่างต่อเนื่อง
สายเมนเริ่มแข็งและเสื่อมจากความร้อน แม้จะยังไม่มีการลัดวงจร
สายเมนคือเส้นเลือดใหญ่ที่รับไฟจากมิเตอร์เข้าบ้าน เราอาจคิดว่าถ้าโหลดไม่เกินขนาดสายก็ไม่มีปัญหา แต่ในทางไฟฟ้าความจริงไม่ง่ายแบบนั้น เพราะ โหลดต่อเนื่องทำให้สายเสื่อมเร็วกว่าโหลดแบบสั้น ๆ มาก
สายเมนที่ใช้ในบ้านโครงการส่วนใหญ่เป็น 10 ตร.มม. ซึ่งในสภาพการใช้งานจริง (เดินท่อ อากาศไม่ถ่ายเท) รองรับได้เพียงประมาณ 40–50A เท่านั้น แต่เมื่อรวมโหลดบ้านกับ EV Charger เข้าไป กระแสรวมมักเข้าใกล้ค่าขีดจำกัดของสายอย่างต่อเนื่อง
ผลคือฉนวนเริ่มแข็ง และหากเปิดตู้คอนซูมเมอร์ออกมาแล้วลองจับเบา ๆ จะรู้สึกว่า “พลาสติกกรอบขึ้นผิดปกติ” หากปล่อยไว้นานพอ แรงสั่นสะเทือนเล็กน้อยก็ทำให้ฉนวนแตก จนเกิดจุดหลวม เป็นสาเหตุของลัดวงจรในท้ายที่สุด
ติดเบรกเกอร์ผิดประเภท ทำให้ระบบไม่ตัดเมื่อเกิดไฟรั่วจาก EV Charger
นี่คือปัญหาที่ช่างไฟมืออาชีพกลัวที่สุด เพราะเป็น “อันตรายแบบเงียบ” EV Charger เป็นอุปกรณ์ที่อาจเกิดไฟรั่วประเภท DC ได้ (DC Leakage) แต่เบรกเกอร์ RCD แบบ AC ซึ่งบ้านทั่วไปใช้กัน ไม่สามารถตรวจจับไฟรั่วแบบนี้ได้เลย
หลายบ้านติด EV Charger แล้วใช้เบรกเกอร์แบบ AC ตามความเคยชิน หรือเพราะไม่เข้าใจมาตรฐาน ทำให้อุปกรณ์ป้องกันไฟรั่วไม่ทำงานเวลาจำเป็น ซึ่งเป็นความเสี่ยงระดับสูงมากโดยที่ผู้ใช้งานไม่รู้ตัว
มาตรฐาน IEC 60364 กำหนดว่า EV ต้องใช้ RCBO / RCD Type A (อย่างน้อย) หรือ Type B สำหรับระบบที่มีการแปลงไฟหลายรอบ นี่คือความจำเป็น ไม่ใช่ตัวเลือก
ระบบกราวด์ไม่ดี ทำให้ EV Charger ไม่ยอมเริ่มชาร์จหรือทำงานไม่เสถียร
ในบ้านที่สร้างมานาน ค่า Ground Resistance มักสูงกว่ามาตรฐานมาก EV Charger เป็นอุปกรณ์ที่ “ไวต่อคุณภาพกราวด์” เพราะใช้ระบบตรวจสอบความปลอดภัยหลายขั้น ถ้ากราวด์สูงเกินไป EV Charger จะไม่เริ่มจ่ายไฟเลย แม้วงจรอื่นในบ้านจะทำงานได้ก็ตาม
บ้านหลายหลังตรวจแล้วพบค่ากราวด์สูงถึง 50–80 โอห์ม ซึ่งทำให้ EV Charger แสดง Fault ทันที เมื่ออัปเกรดระบบกราวด์ให้ต่ำกว่า 10 โอห์ม การชาร์จจึงกลับมาทำงานปกติ ซึ่งยืนยันได้เลยว่ากราวด์ที่ดีเป็นส่วนสำคัญมากต่อความเสถียรของเครื่องชาร์จค่ะ
น้องช่างเตือน: บ้านที่สร้างเกิน 10–15 ปี ส่วนใหญ่กราวด์เสื่อมค่ะ ถ้าจะติด EV ให้เช็กไว้ก่อน ช่วยป้องกันปัญหาจุกจิกได้เยอะมาก
ต้องอัปเกรดอะไรบ้างก่อนติด EV Charger?
เมื่อเห็นปัญหาชัดแล้ว คำถามต่อมาคือ “แล้วต้องเตรียมตัวอย่างไรให้บ้านรองรับ EV Charger ได้จริง?” คำตอบคือเรื่องง่าย ๆ ทั้งหมดนี้จะเริ่มต้นที่ “ความพร้อมของตู้คอนซูมเมอร์และระบบไฟบ้าน” และสิ่งเหล่านี้คือสิ่งที่ช่างไฟตัวจริงต้องตรวจทุกครั้งก่อนติดตั้ง

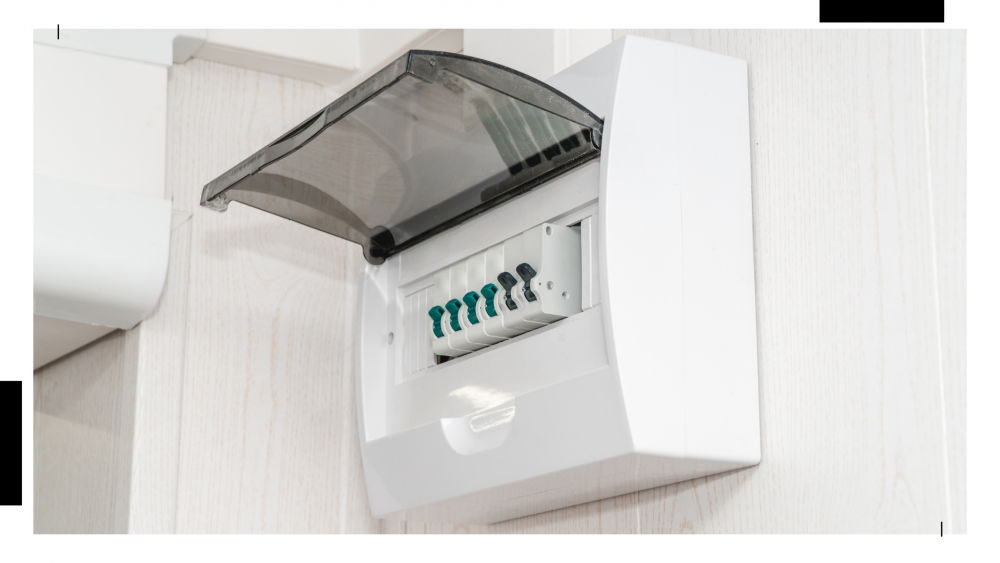

ตู้คอนซูมเมอร์ ต้องใหญ่และแข็งแรงกว่าเดิม
ตู้คอนซูมเมอร์ของบ้านทั่วไปมักมี 6–8 ช่อง ซึ่งเพียงพอสำหรับโหลดบ้านยุคก่อน แต่เมื่อเพิ่ม EV Charger เข้ามา ตู้ต้องรองรับทั้งเบรกเกอร์ใหม่ ความร้อนที่เพิ่มขึ้น และอุปกรณ์ป้องกันอื่น ๆ เช่น SPD และ RCBO ขนาดใหญ่
ตู้ที่เหมาะกับ EV ควรมีลักษณะดังนี้:
- 12 ช่องขึ้นไป เพื่อให้เบรกเกอร์ไม่อัดแน่น
- บัสบาร์ทองแดงแบบแผ่น หน้าสัมผัสใหญ่ ระบายความร้อนได้ดี
- โครงตู้แข็งแรง ทนร้อน
- ช่องระบายอากาศเพียงพอ เพื่อไม่ให้ความร้อนสะสม
- ราง DIN แข็งแรง เพื่อรองรับเบรกเกอร์มากขึ้นโดยไม่หลวม
ตู้ที่ดีไม่ใช่แค่สวย แต่ต้อง “รองรับความร้อนและกระแสต่อเนื่อง” ซึ่งคือหัวใจของ EV ค่ะ
Main Breaker ต้องปรับขนาดตามโหลดจริง ไม่ใช่ตามค่าบ้านเดิม
Main Breaker ต้องรับโหลดรวมทั้งบ้าน ซึ่งจะเพิ่มขึ้นทันทีเมื่อมี EV เข้ามา บ้านส่วนใหญ่ใช้ Main 32A หรือ 50A ซึ่งไม่พอสำหรับโหลดรวม + EV 7.4 kW ที่กิน 32A ต่อเนื่อง
ตัวอย่างขนาดที่เหมาะสม:
- บ้านทั่วไป → Main 63A
- บ้านโหลดหนัก → Main 80A
- บ้าน 3 เฟส + EV → เลือกตามภาระต่อเฟส
แต่สิ่งสำคัญคือ ห้ามเพิ่ม Main หากสายเมนยังเล็ก เพราะจะทำให้สายเมนเกินโหลดและร้อนจนเสียหายเร็วขึ้นค่ะ

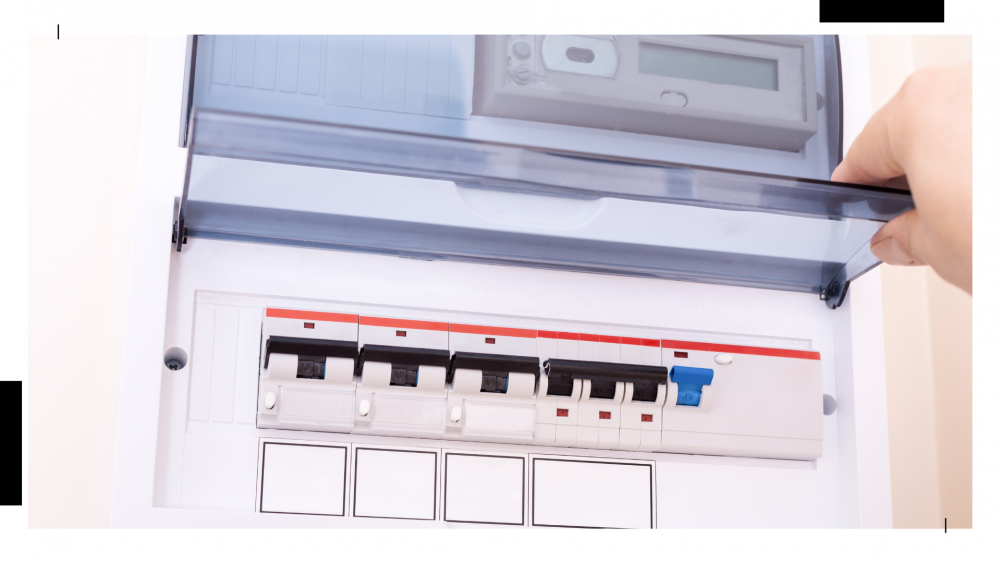

RCBO Type A คือสิ่งจำเป็น ไม่ใช่ตัวเลือก
ทุกวงจรของ EV ต้องใช้ RCBO หรือ RCD Type A หรือ B ตามมาตรฐานสากล เพราะต้องรองรับไฟรั่วแบบ DC ที่เกิดขึ้นจากระบบแปลงไฟของเครื่องชาร์จ
Type AC ไม่สามารถตรวจจับกระแสไฟรั่วประเภทนี้ได้ ทำให้เวลามีความผิดปกติ RCD จะไม่ตัดวงจร → เป็นอันตรายอย่างมาก RCBO Type A จึงเป็นอุปกรณ์พื้นฐานที่สุดของวงจร EV ค่ะ
สายเมนต้องใหญ่พอ “ตามจริง” ไม่ใช่ตามกระดาษ
โหลดต่อเนื่องทำให้สายเมนร้อนขึ้นอย่างรวดเร็วในบ้านที่เดินท่อไม่ระบายอากาศ เช่น บ้านโครงการที่สายวิ่งในท่อหลังผนัง
ขนาดที่เหมาะสม:
- EV 7.4 kW → 16 ตร.มม.
- EV + โหลดหนัก → 25 ตร.มม.
- EV 11 kW → 25–35 ตร.มม.
- EV 22 kW (3 เฟส) → 35 ตร.มม. ขึ้นไป
การเลือกสายเมนอย่างถูกต้องจะช่วยให้ระบบปลอดภัยหลายเท่าในระยะยาวค่ะ
กราวด์ต้องมีค่าต่ำกว่า 5–10 โอห์ม เพื่อให้ EV Charger ทำงานเต็มประสิทธิภาพ
กราวด์ที่ดีทำให้ระบบตัดวงจรได้ถูกต้องเมื่อตรวจพบไฟรั่ว และทำให้ EV Charger ทำงานเสถียร ในทางปฏิบัติ ช่างไฟจะพยายามให้ค่าไม่เกิน 5 โอห์ม สำหรับบ้านที่ติดตั้ง EV
บ้านแบบไหนต้องอัปเกรดก่อนติด EV Charger?
แม้บ้านทุกหลังควรตรวจ แต่บ้านกลุ่มนี้เป็น “กลุ่มเสี่ยงสูง” ที่ต้องอัปเกรดแทบทุกจุด:
1) บ้านจัดสรรทั่วไป
- Main 32–50A
- สายเมน 10 ตร.มม.
- ตู้คอนซูมเมอร์เล็ก → ไม่พอสำหรับ EV แบบต่อเนื่อง
2) บ้านเก่า 15–25 ปีขึ้นไป
- กราวด์เสื่อม
- เบรกเกอร์รุ่นเก่า
- บัสบาร์ไม่เหมาะกับโหลดหนัก → ต้องตรวจละเอียดและอัปเกรดครบ
3) บ้านใหม่ แต่ติดตั้งอุปกรณ์ประหยัดต้นทุน
ตู้เล็ก บัสบาร์บาง ไม่มี RCBO → ต้องเพิ่มหลายส่วนก่อนใช้งานจริง
สรุป
EV Charger คือการเพิ่มโหลดไฟฟ้าแบบต่อเนื่องและกินกระแสสูงเข้าบ้านอย่างเป็นระบบ และ ตู้คอนซูมเมอร์ คือด่านแรกที่ต้องรองรับทุกครั้งที่คุณชาร์จรถ
บ้านจำนวนมากไม่ได้ถูกออกแบบมาเพื่อโหลดลักษณะนี้ จึงไม่ใช่เรื่องแปลกที่ตู้ร้อน ขั้วไหม้ เบรกเกอร์ตัด หรือสายเมนเริ่มเสื่อมเร็วกว่าปกติ การอัปเกรดตู้คอนซูมเมอร์ให้แข็งแรงขึ้น เพิ่มขนาด Main Breaker ให้สมดุลกับโหลดจริง เลือก RCBO ที่ถูกประเภท และตรวจสายเมนรวมถึงกราวด์ให้สมบูรณ์ คือวิธีที่ทำให้บ้านพร้อมใช้งาน EV Charger ได้อย่างปลอดภัยและยั่งยืน
บ้านที่มีระบบไฟฟ้าที่พร้อมตามมาตรฐานจริง จะทำให้การชาร์จรถไฟฟ้ากลายเป็นเรื่องง่าย เหมือนการเสียบปลั๊กอุปกรณ์ทั่วไป และใช้ได้อย่างมั่นใจทุกวันค่ะ
