ตู้คอนโทรล คืออะไร? ทำไมถึงสำคัญกับทุกระบบไฟฟ้า

เวลาพูดถึง “ระบบไฟฟ้า” หลายคนจะนึกถึงสายไฟ เบรกเกอร์ หรือปลั๊กไฟที่เราเห็นอยู่ตามผนัง แต่มีอีกส่วนหนึ่งที่สำคัญมากและมักถูกมองข้าม นั่นคือ “ตู้คอนโทรล” — กล่องเหล็กที่ซ่อนอยู่ตามมุมห้องเครื่อง โรงงาน หรือแม้แต่หลังบ้านของเราเอง

แม้มันจะไม่โดดเด่น ไม่ส่งเสียง และไม่ขยับเหมือนเครื่องจักรอื่น ๆ แต่ ตู้คอนโทรล กลับเป็นศูนย์กลางที่สั่งให้ทุกอย่างในระบบไฟฟ้าทำงานอย่างปลอดภัย เป็นระเบียบ และต่อเนื่อง หากไม่มี ตู้คอนโทรล ระบบไฟฟ้าในอาคารจะไม่สามารถควบคุมหรือป้องกันปัญหาได้เลย

บทความนี้ น้องช่างจะพามาทำความรู้จักว่า “ตู้คอนโทรล คืออะไร ประกอบด้วยอะไรบ้าง มีหน้าที่แบบไหน และทำไมถึงจำเป็นต่อทุกระบบไฟฟ้าในชีวิตประจำวันของเรา”

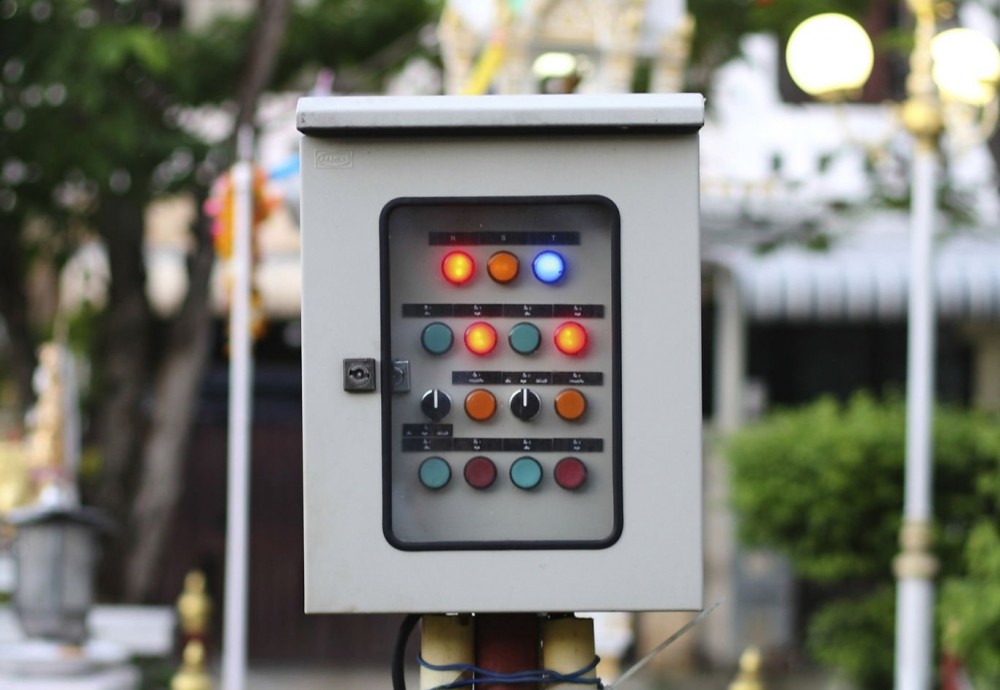

ตู้คอนโทรล คืออะไร

ตู้คอนโทรล (Control Panel) คือศูนย์รวมอุปกรณ์ไฟฟ้าที่ทำหน้าที่ ควบคุม ป้องกัน และจัดการ ระบบไฟฟ้าให้ทำงานได้อย่างปลอดภัย เป็นระเบียบ และสอดคล้องกับลักษณะของงานนั้น ๆ

ภายในตู้จะมีอุปกรณ์หลากหลาย เช่น เบรกเกอร์ คอนแทคเตอร์ โอเวอร์โหลดรีเลย์ ปุ่มกด ไฟแสดงสถานะ และเทอร์มินัลสำหรับต่อสายไฟ ทั้งหมดถูกติดตั้งในตู้เหล็กหรือสแตนเลส เพื่อป้องกันฝุ่น ความชื้น และอันตรายจากการสัมผัสไฟโดยตรง

ตู้คอนโทรล ไม่ได้มีเฉพาะในโรงงานเท่านั้น แต่ยังใช้ในอาคาร บ้านพัก ระบบปั๊มน้ำ หรือแม้แต่ระบบโซลาร์เซลล์ เพราะทุกที่ที่มีการใช้ไฟฟ้า ล้วนต้องมีจุดควบคุมและป้องกันไฟฟ้าที่เชื่อถือได้

หน้าที่หลักของ ตู้คอนโทรล

1. ควบคุม (Control)

ตู้คอนโทรล ทำหน้าที่เป็นศูนย์สั่งงานของระบบ ใช้เปิด ปิด หรือกำหนดการทำงานของอุปกรณ์ไฟฟ้า เช่น สั่งให้มอเตอร์เริ่มหมุนหรือหยุดทำงานตามเวลาที่ตั้งไว้ บางระบบยังสามารถสั่งงานแบบอัตโนมัติผ่านเซนเซอร์หรือโปรแกรมได้ด้วย

2. ป้องกัน (Protection)

ทุกระบบไฟฟ้ามีโอกาสเกิดปัญหา เช่น ไฟฟ้าลัดวงจร กระแสไฟเกิน หรืออุปกรณ์ร้อนผิดปกติ ภายใน ตู้คอนโทรล จึงมีอุปกรณ์ที่ช่วยตัดวงจรทันทีเมื่อเกิดความผิดปกติ เพื่อลดความเสียหายต่อเครื่องจักรและป้องกันไฟไหม้

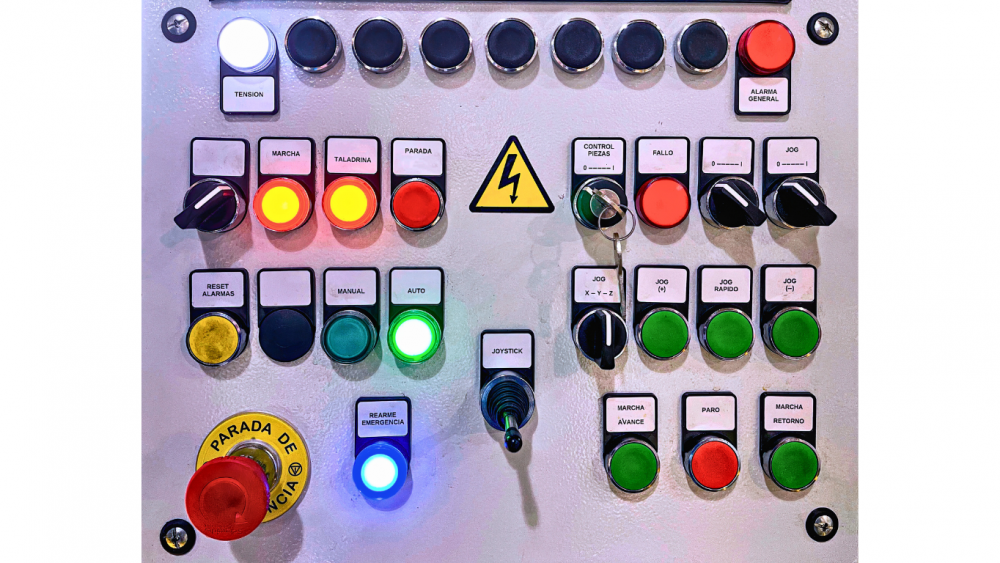

3. แสดงสถานะ (Indication)

ตู้คอนโทรล มักมีไฟแสดงสถานะหรือหน้าจอดิจิทัล เพื่อให้ผู้ใช้งานรู้ว่า ตอนนี้ระบบกำลังทำงาน หยุด หรือมีข้อผิดพลาด ช่วยให้ตรวจสอบได้ง่ายโดยไม่ต้องเปิดตู้

4. จัดระเบียบระบบไฟฟ้า (Distribution & Organization)

แทนที่จะมีสายไฟกระจายเต็มพื้นที่ ตู้คอนโทรล ช่วยรวมอุปกรณ์ทั้งหมดไว้ในจุดเดียว ทำให้การเดินสายและซ่อมบำรุงปลอดภัย เป็นระบบ และตรวจสอบง่าย

ส่วนประกอบหลักภายใน ตู้คอนโทรล

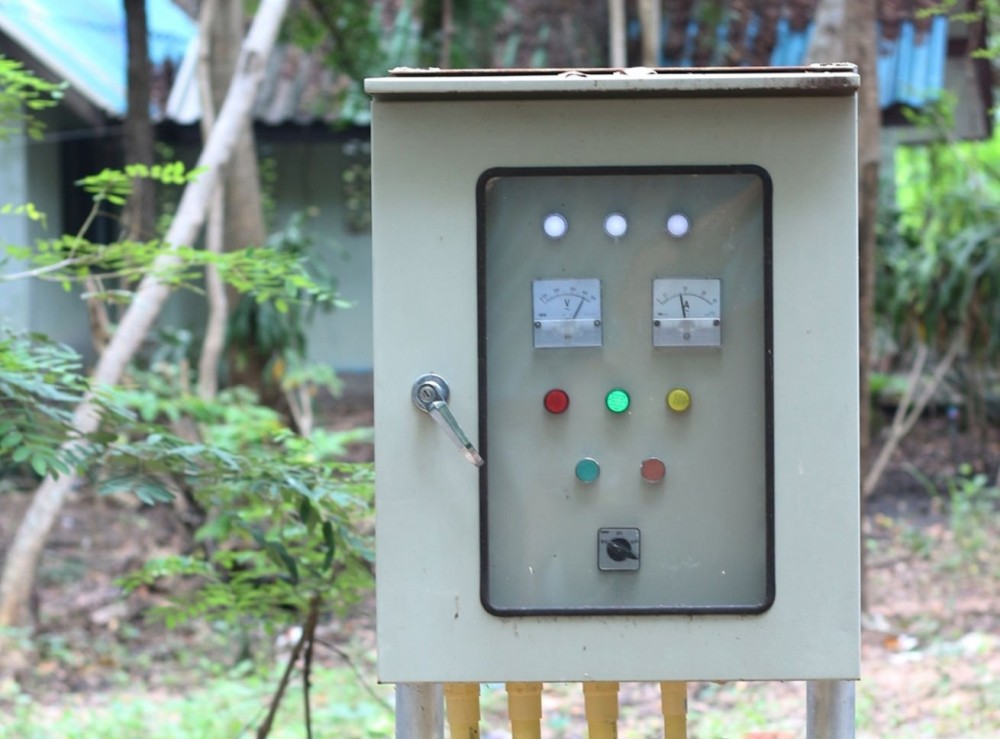

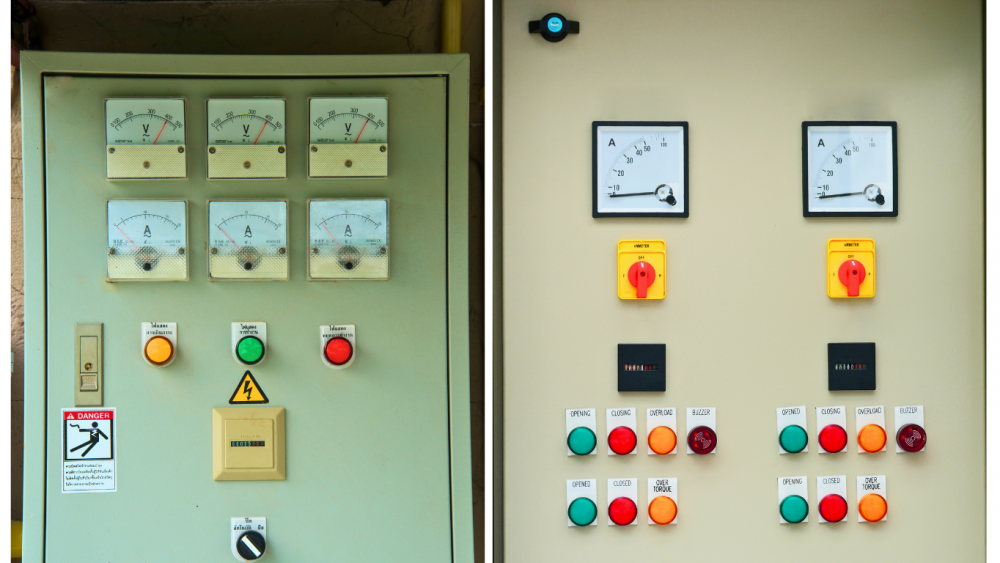

ประเภทของ ตู้คอนโทรล

• ตู้คอนโทรล แบบ Manual— ควบคุมด้วยมือ เช่น กดปุ่ม เปิด–ปิด หรือโยกสวิตช์ เหมาะกับงานระบบเล็ก เช่น ปั๊มน้ำบ้านพัก เครื่องดูดอากาศ หรือเครื่องจักรขนาดเล็ก
• ตู้คอนโทรล แบบ Automatic — มีระบบควบคุมอัตโนมัติผ่านรีเลย์ เซนเซอร์ หรือไทม์เมอร์ ช่วยลดการใช้แรงงานคน ตัวอย่างเช่น ตู้ควบคุมปั๊มน้ำแรงดันคงที่ หรือระบบระบายอากาศที่เปิดเองเมื่ออุณหภูมิสูง
• ตู้คอนโทรล แบบ PLC / Smart Control — ใช้โปรแกรม PLC หรือไมโครคอนโทรลเลอร์สั่งงาน เหมาะกับงานอุตสาหกรรม หรือระบบที่ต้องการความแม่นยำสูง เช่น สายพานลำเลียง เครื่องบรรจุสินค้า และระบบ Smart Building

ตู้คอนโทรลอยู่ตรงไหนในระบบไฟฟ้า

สรุป: ตู้คอนโทรล คือ “จุดกลาง” ระหว่างแหล่งจ่ายกับอุปกรณ์ ป้องกัน–สั่งงานให้ระบบทำงานปลอดภัย

ดังนั้น ตู้คอนโทรล จึงเป็นจุดกลางระหว่างแหล่งจ่ายไฟกับอุปกรณ์ไฟฟ้า ทำหน้าที่ควบคุม สั่งการ และป้องกัน ให้ระบบทำงานอย่างปลอดภัย

ทำไมทุกระบบไฟฟ้าต้องมี ตู้คอนโทรล

1. เพิ่มความปลอดภัย ตู้คอนโทรล ช่วยตัดวงจรทันทีเมื่อเกิดไฟเกิน ลดโอกาสไฟไหม้และไฟช็อต

2. ควบคุมระบบได้จากจุดเดียว ไม่ต้องเดินไปเปิด–ปิดอุปกรณ์หลายจุด เพราะทุกคำสั่งรวมอยู่ในตู้เดียว

3. บำรุงรักษาง่าย ช่างสามารถตรวจวงจรได้จากแผงเดียว ประหยัดเวลาและลดความผิดพลาด

4. เพิ่มอายุการใช้งานของอุปกรณ์ เพราะมีระบบป้องกันแรงดันและกระแสที่เหมาะสม

5. รองรับระบบอัตโนมัติในอนาคต สามารถติดตั้งอุปกรณ์เสริม เช่น PLC หรือ Sensor ได้โดยไม่ต้องเดินระบบใหม่ทั้งหมด

มาตรฐานและระดับการป้องกัน (IP Rating)

หนึ่งในสิ่งที่ควรรู้คือ ค่าระดับ IP (Ingress Protection) ใช้บอกความสามารถของตู้ในการป้องกันฝุ่นและน้ำ

ติดตั้ง ตู้คอนโทรล อย่างปลอดภัย

• ติดตั้งบนพื้น/ผนังที่ราบ อยู่ระดับเปิด–ปิดสะดวก
• อย่าวางใกล้แหล่งความร้อน/ความชื้น
• เดินสายตามมาตรฐานสี: L=แดง, N=ฟ้า, Ground=เขียว–เหลือง
• มีช่องระบายอากาศ/พัดลม ลดอุณหภูมิสะสม
• ติดป้ายเตือนแรงดัน และล็อกป้องกันการเปิดโดยไม่ได้รับอนุญาต

การดูแลและตรวจเช็ก ตู้คอนโทรล

การบำรุงรักษาที่ถูกต้องจะช่วยให้ระบบทำงานได้อย่างต่อเนื่อง

• เช็ดฝุ่น/คราบน้ำมันภายนอกเป็นประจำ
• เช็กความแน่นสกรูและข้อต่อสายทุก 6 เดือน
• ตรวจอุณหภูมิภายในตู้ ถ้าร้อนผิดปกติให้เพิ่มพัดลมระบาย
• ตรวจไฟแสดงสถานะ/สภาพหลอด
• อย่าวางของพาดตู้—บังช่องลมและเสี่ยงสั่นสะเทือน

ความแตกต่างระหว่าง “ตู้คอนโทรล” กับ “ตู้คอนซูมเมอร์”

ตู้คอนโทรล กับอนาคตของระบบไฟฟ้า

ปัจจุบัน ตู้คอนโทรล พัฒนาไปสู่ยุค Smart Control Panel สามารถเชื่อมต่อกับ IoT และระบบเครือข่าย ผู้ใช้งานจึงสามารถควบคุมผ่านมือถือ หรือรับแจ้งเตือนเมื่อมีปัญหาได้ทันที เหมาะกับทั้งระบบอาคารอัจฉริยะและโรงงาน 4.0

เทรนด์นี้กำลังขยายอย่างรวดเร็ว โดยเฉพาะในบ้านยุคใหม่ ที่เริ่มมี ตู้คอนโทรล สำหรับโซลาร์เซลล์ ระบบสำรองไฟ หรือ EV Charger เพื่อจัดการพลังงานได้อย่างมีประสิทธิภาพมากขึ้น

“ตู้คอนโทรล” คือศูนย์กลางของระบบไฟฟ้า ที่ทำให้ทุกอุปกรณ์ทำงานได้อย่างปลอดภัย ควบคุมได้ และป้องกันได้ในจุดเดียว ไม่ว่าจะเป็นบ้าน สำนักงาน หรือโรงงาน ตู้คอนโทรล คือสิ่งที่อยู่เบื้องหลังความเรียบร้อยของพลังงานไฟฟ้าที่เราใช้ทุกวัน
