เคยเป็นกันมั้ยคะ? …หยิบ เครื่องมือวัดไฟฟ้า ขึ้นมา เห็นหน้าปัดเต็มไปด้วยตัวอักษรกับสัญลักษณ์ประหลาด ๆ

• ตัว V บ้าง
• เส้นตรงกับเส้นหยัก ๆ บ้าง
• วงกลม ฟิวส์ แบตเตอรี่

ตอนแรก ๆ น้องช่างเองก็เคยงงค่ะ เหมือนกำลังเจอ สมการคณิตศาสตร์บนผนังห้องเรียน ที่ไม่รู้จะเริ่มจากตรงไหนก่อน จนบางทีก็เผลอหมุนผิดช่อง ใช้ผิดโหมด ดีที่มัลติมิเตอร์รุ่นนั้นมีฟิวส์ในตัว ไม่งั้นคงพังไปแล้ว

แต่พอค่อย ๆ ศึกษา ถึงได้รู้ว่า…สัญลักษณ์พวกนี้มันคือ “ภาษากลางของงานไฟฟ้า” ค่ะ มันไม่ได้ตั้งใจจะทำให้ยากหรือน่ากลัว แต่ถูกสร้างขึ้นมาเพื่อให้คนทั่วโลกใช้สื่อสารตรงกัน ไม่ว่าจะหยิบเครื่องมือจากญี่ปุ่น ยุโรป หรืออเมริกา ถ้าเข้าใจสัญลักษณ์แล้ว เราก็ใช้ได้หมด

ในบทความนี้ น้องช่างจะพาเพื่อน ๆ มาไล่ดู เครื่องมือวัดไฟฟ้า พื้นฐานแบบละเอียดยิบ อ่านแล้วไม่ต้องเดาอีกต่อไปว่า ช่องนี้ไว้ทำอะไร หรือสัญลักษณ์นี้หมายถึงอะไร เพราะเราจะถอดรหัสมันออกมาให้ง่ายที่สุดค่ะ

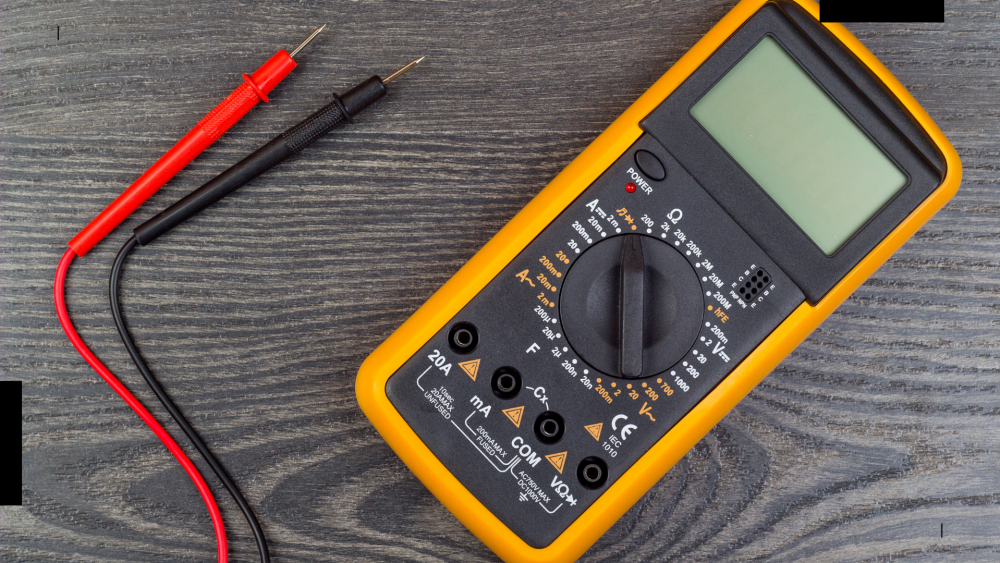

มัลติมิเตอร์ (Multimeter) ครูคนแรกของงานไฟฟ้า

พูดได้เลยว่าใครก็ตามที่ก้าวเข้าสู่งานไฟฟ้า เครื่องมือแรกที่ต้องเจอคือ มัลติมิเตอร์ มันเหมือนมีดพกสวิสประจำตัวช่าง ใช้ได้สารพัด ตั้งแต่วัดไฟบ้าน วัดถ่าน วัดสายไฟ เช็กอุปกรณ์อิเล็กทรอนิกส์เล็ก ๆ ไปจนถึงใช้ในงานซ่อมบำรุงจริงจัง

มัลติมิเตอร์มีทั้งแบบ เข็ม (Analog) และ ดิจิทัล (Digital) แต่ไม่ว่าจะรุ่นไหนก็จะเต็มไปด้วยสัญลักษณ์ที่มือใหม่เห็นแล้วงง วันนี้น้องช่างจะถอดรหัสให้ค่ะ

 V – แรงดันไฟฟ้า (Voltage)

ตัว “V” บนหน้าปัดบอกว่าเรากำลังจะวัด “แรงดันไฟฟ้า” ค่ะ ให้จินตนาการว่าแรงดันเหมือน “แรงดันน้ำ” ที่ผลักให้น้ำไหลในท่อ

• V~ (AC Voltage) → มีคลื่นหยัก ๆ ต่อท้าย คือไฟบ้าน ไฟจากปลั๊ก เครื่องใช้ไฟฟ้า
• V⎓ (DC Voltage) → มีเส้นตรงกับขีดล่าง คือไฟจากถ่าน แบตเตอรี่ หรือวงจรอิเล็กทรอนิกส์

 น้องช่างแนะ: จำง่าย ๆ ว่า “คลื่นหยัก = ไฟบ้าน, เส้นตรง = ถ่าน/แบต” มือใหม่ชอบสับสนอันนี้บ่อยมาก

 A – กระแสไฟฟ้า (Ampere)

ถัดจากแรงดันก็คือ “กระแสไฟฟ้า” ตัว A หมายถึงปริมาณการไหลของอิเล็กตรอน

• A~ (AC Current) → กระแสสลับ เช่น เครื่องใช้ไฟฟ้าที่เสียบปลั๊ก
• A⎓ (DC Current) → กระแสตรง เช่น มอเตอร์แบตเตอรี่

 ข้อควรระวัง: การวัดกระแสไม่เหมือนวัดแรงดันค่ะ ต้องต่ออนุกรมในวงจร ไม่ใช่แค่เอาโพรบไปแตะ ไม่งั้นเครื่องอาจช็อตทันที!

 Ω – ความต้านทาน (Resistance)

สัญลักษณ์รูปโอห์ม ใช้วัดว่ากระแสไฟไหลผ่านยากหรือง่ายแค่ไหน

• ค่าต่ำ → กระแสไหลได้สบาย
• ค่าสูง → กระแสผ่านยาก อาจมีสายขาดใน

น้องช่างเล่า: น้องช่างเคยเจอสายไฟที่ข้างนอกยังดูดี แต่พอวัดแล้วขึ้นค่า “∞” (อินฟินิตี้) แสดงว่าสายขาดในไปเรียบร้อย

 Continuity Test – โหมดเช็กสายไฟขาด

สัญลักษณ์ลำโพงเล็ก ๆ ถ้าใช้โหมดนี้แล้ววงจรยังสมบูรณ์ เครื่องจะส่งเสียง “ติ๊ดดด” ออกมา สบายใจได้แสดงว่าสายยังดี

 Diode Test – ทดสอบไดโอด

สัญลักษณ์ลูกศรชี้ไปที่เส้นตั้ง ใช้เช็กไดโอดว่ากระแสไฟไหลทางเดียวได้จริงหรือไม่ เหมาะกับงานอิเล็กทรอนิกส์

 Hz – ความถี่ (Frequency)

ถ้ามีสัญลักษณ์ Hz บนเครื่อง แสดงว่าวัดความถี่ได้ บ้านเราคือ 50 Hz ส่วนอเมริกา 60 Hz

 Temperature – อุณหภูมิ

บางรุ่นมี °C หรือ °F ใช้วัดอุณหภูมิได้ด้วย เพียงเสียบหัวโพรบ (Thermocouple) เหมาะกับงานแอร์หรือเครื่องจักร

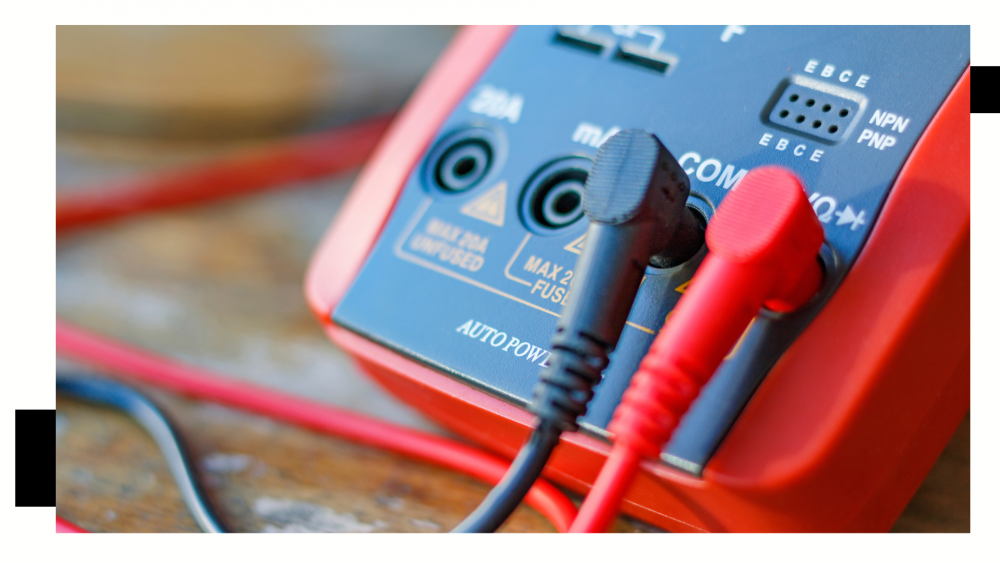

ขั้วต่อ (Terminal) ของมัลติมิเตอร์

สัญลักษณ์อย่างเดียวไม่พอ ต้องรู้จักช่องเสียบโพรบด้วยค่ะ

• COM (Common) → ช่องมาตรฐานของโพรบสีดำ ใช้เป็นจุดอ้างอิง
• V/Ω/mA → ช่องโพรบสีแดง ใช้วัดแรงดัน ความต้านทาน ความถี่ และกระแสเล็ก ๆ
• 10A หรือ 20A → ช่องโพรบสีแดงพิเศษ ใช้วัดกระแสสูงเท่านั้น
• ช่องพิเศษอื่น ๆ → TEMP (วัดอุณหภูมิ), CAP (วัดค่าคาปาซิแตนซ์), hFE (ทดสอบทรานซิสเตอร์)

 น้องช่างแนะ: โพรบดำ = COM ตลอดกาล โพรบแดง = ย้ายตามงาน อย่าหยิบผิดเด็ดขาด

มัลติมิเตอร์คือครูสอนภาษาไฟฟ้าคนแรกของเรา สัญลักษณ์ V, A, Ω, Continuity, Diode คือคำศัพท์พื้นฐานที่ต้องจำ ส่วน COM, VΩmA, 10A ก็คือไวยากรณ์ที่ทำให้เราสื่อสารกับเครื่องถูกต้อง พอเข้าใจตรงนี้แล้ว เครื่องมืออื่น ๆ ที่ซับซ้อนกว่านี้ก็จะง่ายขึ้นอีกเยอะเลยค่ะ

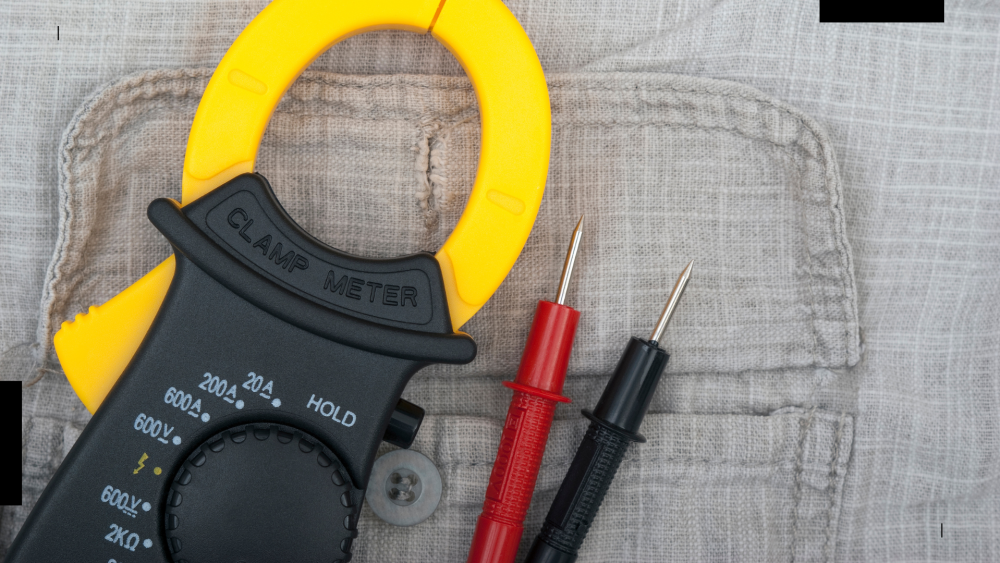

แคลมป์มิเตอร์ (Clamp Meter) – หนีบสายทีเดียวก็รู้เรื่อง

ถ้ามัลติมิเตอร์คือ “ครูคนแรก” ของงานไฟฟ้า แคลมป์มิเตอร์ ก็คือ “ผู้ช่วยรุ่นพี่” ที่มาช่วยแก้ปัญหาใหญ่เรื่องการวัดกระแสค่ะ เพราะการวัดกระแสไฟฟ้าโดยตรงนั้นไม่เหมือนการวัดแรงดันหรือความต้านทานที่แค่แตะโพรบก็พอ แต่ต้องตัดต่อวงจรและต่ออนุกรมเข้าไป ซึ่งทั้งยุ่งยากและเสี่ยงอันตรายมาก

นั่นแหละค่ะที่ทำให้แคลมป์มิเตอร์ถูกออกแบบมา มันมี “ปากหนีบ” หรือ Clamp ขนาดใหญ่ที่สามารถครอบสายไฟไว้ได้ แล้วใช้หลักการเหนี่ยวนำแม่เหล็กไฟฟ้าวัดกระแสที่ไหลผ่าน แค่หนีบสายก็รู้ค่าแล้ว ไม่ต้องเสี่ยงเปิดวงจรเลย

สัญลักษณ์ที่พบในแคลมป์มิเตอร์

แม้หน้าปัดของแคลมป์มิเตอร์จะคล้ายมัลติมิเตอร์ แต่ก็มีสัญลักษณ์เฉพาะที่บอกว่า “ฉันวัดกระแสด้วยปากหนีบนะ”

สัญลักษณ์ปากหนีบ (Clamp Symbol)

บางรุ่นจะมีรูปปากคีบเล็ก ๆ หรือไอคอนวงกลมตัดครึ่งบนหน้าปัด บ่งบอกว่าเป็นโหมดวัดกระแสด้วย Clamp โดยตรง เวลาเลือกโหมดนี้ เราไม่ต้องต่อโพรบแดง-ดำเข้าไปที่สายไฟ แค่หนีบสายเดี่ยว ๆ ผ่านปาก Clamp เท่านั้น

AC / DC Current

บางรุ่นสามารถวัดได้ทั้งไฟบ้าน (AC) และไฟตรง (DC) โดยจะแสดงเป็น

• A~ → กระแสไฟฟ้ากระแสสลับ เช่น เครื่องใช้ไฟฟ้า
• A⎓ → กระแสไฟฟ้ากระแสตรง เช่น ระบบโซลาร์เซลล์ แบตเตอรี่รถยนต์ไฟฟ้า

รุ่นเก่า ๆ อาจวัดได้เฉพาะ AC แต่รุ่นใหม่จะมีทั้ง AC/DC เพื่อให้ใช้งานได้ครอบคลุมมากขึ้น

 Inrush Current

บางเครื่องจะมีโหมด “Inrush” พร้อมสัญลักษณ์คลื่นหรือคำว่า Inrush โดยตรง ใช้สำหรับวัดกระแสกระชากที่เกิดขึ้นช่วงเสี้ยววินาทีแรกที่อุปกรณ์ทำงาน เช่น มอเตอร์ ปั๊มน้ำ หรือแอร์บ้านที่เพิ่งสตาร์ท เครื่องจะดึงกระแสสูงมากชั่วคราว แล้วค่อยลดลงสู่ค่าปกติ

 น้องช่างแนะ: การรู้ค่ากระแสกระชากช่วยให้เราประเมินได้ว่าเบรกเกอร์หรือลูกย่อยที่เลือกไว้นั้นทนได้จริงหรือไม่

 True RMS

สัญลักษณ์ True RMS หรือ RMS ที่วงเล็บด้วยเส้นโค้ง หมายถึงเครื่องสามารถวัดค่ากระแส/แรงดันได้แม่นยำแม้รูปคลื่นไม่ใช่ไซน์เวฟสมบูรณ์ (เช่นโหลดที่มีอิเล็กทรอนิกส์เยอะ ๆ) รุ่นที่ไม่มีฟังก์ชันนี้จะให้ค่าที่คลาดเคลื่อน

 MAX / MIN / HOLD

ฟังก์ชันเก็บค่ามากที่สุด น้อยที่สุด หรือค้างค่าให้อ่าน เหมาะกับเวลาวัดในพื้นที่แคบ ๆ หรือค่ากระแสแกว่งไปมา

ขั้วต่อ (Terminal) ของแคลมป์มิเตอร์

แม้จุดเด่นของแคลมป์มิเตอร์คือปากหนีบ แต่ก็ยังมีโพรบให้ใช้งานเหมือนมัลติมิเตอร์ค่ะ

• COM (ดำ) → ช่องมาตรฐานสำหรับโพรบสีดำ
• V/Ω → ช่องโพรบสีแดง ใช้วัดแรงดัน ความต้านทาน ความถี่
• mA หรือ A Input → บางรุ่นมีช่องสำหรับวัดกระแสเล็ก ๆ ด้วยโพรบ (ถ้าไม่อยากใช้ Clamp)

 น้องช่างแนะ: เวลาจะวัดกระแสด้วย Clamp ต้องหนีบสายเดี่ยว ๆ เท่านั้นนะคะ ถ้าหนีบพร้อมกันทั้งสองเส้น (L และ N) ค่ากระแสจะหักล้างกันจนอ่านออกเป็นศูนย์

แคลมป์มิเตอร์จึงเป็นเหมือนเพื่อนคู่ใจของช่างไฟที่ต้องเจอกระแสสูง ๆ เพราะช่วยให้วัดค่าได้ปลอดภัย รวดเร็ว และสะดวกมากขึ้น สัญลักษณ์ที่ต้องจำก็ไม่ซับซ้อน ส่วนใหญ่คือโหมดวัดกระแสด้วย Clamp, AC/DC, Inrush และฟังก์ชันเสริมอย่าง True RMS หรือ Hold ที่ช่วยให้งานง่ายขึ้น

น้องช่างฝากไว้: ถ้าใครอยากก้าวจากการเป็นผู้ใช้มัลติมิเตอร์พื้นฐานไปสู่การตรวจระบบไฟฟ้าที่จริงจังขึ้น ลองหัดใช้แคลมป์มิเตอร์ดูค่ะ คุณจะรู้สึกเลยว่าการวัดกระแสไม่ใช่เรื่องน่ากลัวอีกต่อไป

เครื่องตรวจลำดับเฟส (Phase Sequence Tester) – รู้ทิศหมุนก่อนมอเตอร์ไหม้

ในงานระบบไฟฟ้า 3 เฟส สิ่งที่อันตรายที่สุดอย่างหนึ่งคือ การต่อเฟสผิดลำดับ ค่ะ เพราะไฟฟ้า 3 เฟสจะมีสาย R, S, T ถ้าเราต่อสลับกัน มอเตอร์ที่ควรหมุนตามเข็มนาฬิกาอาจหมุนกลับทางได้ ผลที่ตามมาไม่ใช่แค่เสียงดังหรือเครื่องไม่ทำงานนะคะ แต่มันอาจทำให้ใบพัดปั๊มหัก สายพานฉีก หรือระบบทั้งชุดเสียหายหนัก

นี่แหละค่ะที่ทำให้ เครื่องตรวจลำดับเฟส หรือ Phase Sequence Tester เป็นเหมือน “ผู้พิทักษ์ทิศทาง” ที่ขาดไม่ได้ในงานติดตั้งไฟฟ้าอุตสาหกรรม

สัญลักษณ์ที่พบบนเครื่องตรวจลำดับเฟส

 R, S, T

นี่คือสามเฟสหลักของระบบไฟฟ้า 3 เฟส มักเขียนกำกับไว้อย่างชัดเจนเพื่อให้ผู้ใช้นำสายไฟมาต่อให้ถูกต้อง หากเสียบผิด ช่องแสดงผลก็จะบอกว่าลำดับเฟสกลับกัน

 ลูกศร CW / CCW

บางรุ่นมีสัญลักษณ์ลูกศรหมุนตามเข็ม (CW – Clockwise) และทวนเข็ม (CCW – Counterclockwise) เพื่อแสดงผลว่าลำดับเฟสที่ต่ออยู่ทำให้มอเตอร์หมุนทิศไหน นี่แหละคือคำตอบสำคัญ ถ้าเครื่องบอกว่า CCW แต่เราต้องการ CW → แปลว่าต้องสลับสาย

 Phase Indicator

เป็นสัญลักษณ์ไฟ LED หรือจอแสดงผลที่ขึ้นว่าลำดับเฟส “ถูกต้อง” (Correct) หรือ “กลับเฟส” (Reverse) บางรุ่นจะขึ้นไฟสีเขียวกับสีแดงเพื่อให้เข้าใจง่าย

วิธีการทำงาน

เครื่องตรวจลำดับเฟสจะใช้หลักการตรวจจับความต่างเฟสระหว่างสาย R, S, T จากนั้นคำนวณว่าลำดับที่เข้ามานั้นหมุนไปทิศทางไหน เครื่องบางรุ่นอาจมีเสียงเตือนร่วมด้วย เพื่อช่วยให้ใช้งานสะดวกขึ้นในที่เสียงดัง

ขั้วต่อ (Terminal) ของ Phase Sequence Tester

เครื่องจะมีช่องเสียบหรือสายทดสอบ 3 เส้นที่ระบุ R, S, T ชัดเจน บางรุ่นเป็นหัวหนีบ (Alligator Clip) เพื่อให้จับสายแน่นขึ้น ขั้วต่อเหล่านี้มักออกแบบให้มีฉนวนหนาเพื่อลดความเสี่ยงไฟดูด เพราะงานนี้ต้องทำกับไฟจริง ๆ

เครื่องตรวจลำดับเฟสอาจดูเหมือนอุปกรณ์เล็ก ๆ แต่จริง ๆ แล้วมันคือ ประกันความปลอดภัยของมอเตอร์ราคาแพง ทุกตัว การใช้ให้เป็น และอ่านสัญลักษณ์ R, S, T กับลูกศร CW/CCW ให้เข้าใจ จะช่วยให้งานติดตั้งและซ่อมบำรุงมั่นใจขึ้นหลายเท่าค่ะ

 น้องช่างฝากไว้: อย่าคิดว่า “ต่อยังไงก็หมุน” นะคะ เพราะถ้าหมุนผิดทาง ผลลัพธ์ไม่ใช่แค่ของไม่ทำงาน แต่คือความเสียหายที่อาจแก้ไม่ทันเลยทีเดียว

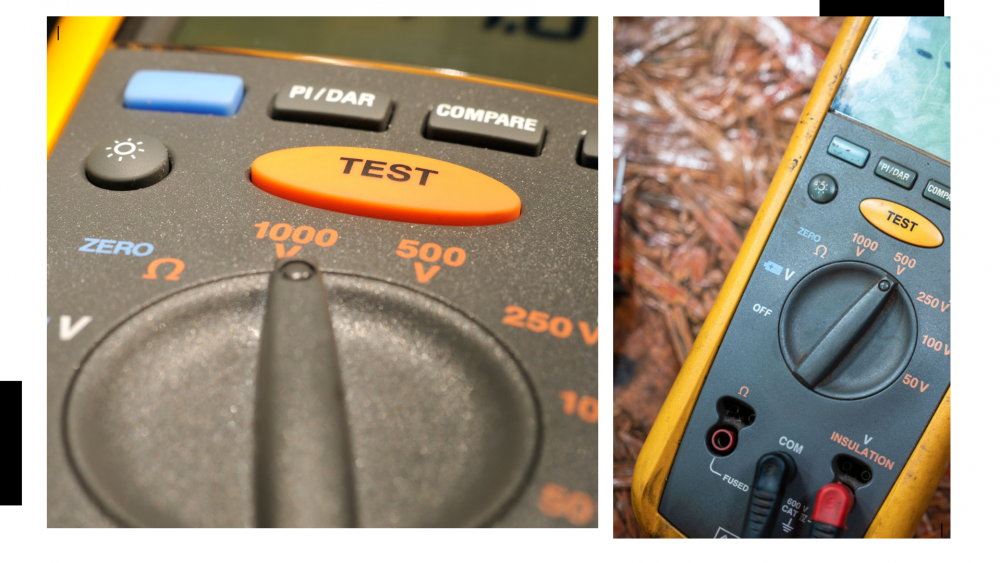

เครื่องวัดความเป็นฉนวน (Insulation Tester / Megger) – ตรวจสุขภาพสายไฟ

ถ้าเปรียบสายไฟเป็นเส้นเลือดของระบบไฟฟ้า “ฉนวน” ก็คือผิวหนังที่ห่อหุ้มไว้เพื่อกันไฟรั่วออกมา เวลาฉนวนเสื่อมก็เหมือนผิวหนังที่แตกหรือเป็นแผล เลือดไหลซึมออกมา → ไฟก็รั่วออกไปเหมือนกันค่ะ

หลายครั้งไฟรั่วไม่ได้แสดงออกทันที แต่ค่อย ๆ ทำให้ระบบทำงานผิดปกติ เกิดการสูญเสียพลังงาน หรืออันตรายยิ่งกว่านั้นคือช็อตจนเกิดเพลิงไหม้ เครื่องวัดความเป็นฉนวน หรือที่เรามักเรียกติดปากว่า “เมกเกอร์ (Megger)” จึงถูกใช้เป็นเหมือนการตรวจสุขภาพสายไฟ ว่าฉนวนยังแข็งแรงหรือเริ่มมีปัญหาแล้ว

หลักการทำงาน

เมกเกอร์จะปล่อยแรงดันไฟฟ้าสูง (เช่น 500V, 1000V หรือมากกว่า) เข้าไปในสายไฟหรืออุปกรณ์ แล้วตรวจดูว่ากระแสไฟรั่วออกไปมากน้อยแค่ไหน ถ้าฉนวนยังดี กระแสที่รั่วออกมาจะน้อยมาก ค่าความต้านทานที่วัดได้จะสูงมากเป็นหน่วยเมกโอห์ม (MΩ) แต่ถ้าฉนวนเสื่อม ค่า MΩ จะตกลงทันที

 น้องช่างเล่า: น้องช่างเคยวัดมอเตอร์เก่าที่เจอว่าค่าฉนวนเหลือไม่ถึง 1 MΩ ทั้งที่ปกติควรเกิน 100 MΩ ขึ้นไป พอเปิดฝาออกมาก็เจอว่ามีรอยชื้นในขดลวด ถ้าไม่ได้ตรวจล่วงหน้า มอเตอร์ตัวนั้นอาจช็อตและไหม้ได้ทุกเมื่อ

สัญลักษณ์ที่พบบนเครื่องวัดความเป็นฉนวน

 MΩ (Megaohm)

หน่วยเมกโอห์ม ใช้แสดงค่าความต้านทานที่สูงมาก เป็นตัวเลขหลักล้านโอห์มขึ้นไป

  High Voltage

เครื่องหมายสายฟ้าผ่า บอกว่าการทดสอบนี้ใช้แรงดันสูงมาก ผู้ใช้ต้องระวังเป็นพิเศษ อย่าเผลอแตะสายขณะเครื่องกำลังทำงาน

 Earth / Ground

สัญลักษณ์สายดิน แสดงตำแหน่งที่ต้องต่อกราวด์ เพื่ออ้างอิงการวัดหรือเพื่อความปลอดภัย

ขั้วต่อ (Terminal) ของเมกเกอร์

โดยทั่วไปจะมี 3 ขั้วหลักค่ะ

• LINE (L) → ต่อกับสายที่ต้องการทดสอบ
• EARTH (E) → ต่อกับสายดินหรือส่วนโครงโลหะ
• GUARD (G) → ใช้ในงานวัดที่ละเอียดมาก เพื่อตัดกระแสรั่วที่ไม่เกี่ยวข้องออก

เครื่องรุ่นเล็กอาจมีแค่ 2 ขั้ว (L และ E) แต่รุ่นใหญ่จะมีครบทั้ง 3

เครื่องวัดฉนวน หรือเมกเกอร์ คือ “คุณหมอประจำสายไฟ” ที่ทำให้เรารู้ล่วงหน้าว่าสายหรืออุปกรณ์ยังแข็งแรงหรือเริ่มมีปัญหาแล้ว สัญลักษณ์หลัก ๆ ที่ต้องจำคือ MΩ, High Voltage และ Earth ขั้วต่อก็ต้องเลือกให้ถูก ไม่งั้นผลที่ได้จะไม่แม่นยำ

 น้องช่างฝากไว้: อย่าคิดว่าฉนวนสายไฟจะอยู่กับเราไปตลอด เพราะความจริงมันเสื่อมตามเวลา การตรวจเช็กด้วยเมกเกอร์เป็นเหมือนการตรวจสุขภาพประจำปีค่ะ รู้ก่อนก็แก้ได้ก่อน ปลอดภัยกว่ามาก!

เคล็ดลับสรุปท้าย เทคนิคจำง่าย ๆ + การเลือกเครื่องมือให้เหมาะกับงาน

พออ่านมาถึงตรงนี้ หลายคนอาจยังรู้สึกว่า “เยอะจัง จะจำหมดได้ยังไง?” ไม่ต้องกังวลไปค่ะ น้องช่างเองก็เคยอยู่จุดเดียวกัน เลยอยากฝาก เทคนิคจำแบบง่าย ๆ เอาไว้ เผื่อจะช่วยให้การใช้งานมั่นใจมากขึ้น

เทคนิคจำสัญลักษณ์ไฟฟ้าให้ง่ายขึ้น

• คลื่นหยัก ~ = ไฟบ้าน (AC)

 เห็นคลื่นหยักเมื่อไร ให้นึกถึงปลั๊กที่บ้านทันที

• เส้นตรง ⎓ = แบตเตอรี่ (DC)

 เส้นตรงเรียบเหมือนพลังงานนิ่ง ๆ จากถ่าน

• Ω = ความต้านทาน

 คิดง่าย ๆ ว่า “โอห์ม = อ้อม” กระแสไฟจะไหลอ้อม ๆ ช้าลง

• ลำโพง = เช็กสายไฟขาด

 ถ้าวงจรต่อถึง จะมีเสียง “ติ๊ด” เหมือนกดกริ่งบ้าน

• ไดโอด ▶|— = ทางเดียว

 ลูกศรชี้ไปทางเดียว ก็คือไฟไหลทางเดียวเท่านั้น

• CAT II/III/IV = ระดับความปลอดภัย

 CAT เหมือนบัตรผ่านเขต ยิ่งเลขสูง ยิ่งเข้าได้ลึกในพื้นที่เสี่ยง

• โพรบดำ = COM เสมอ

 ไม่ต้องคิดมาก สีดำเสียบที่ COM ตลอดกาล

วิธีเลือกเครื่องมือให้เหมาะกับงาน

• งานบ้านทั่วไป → มัลติมิเตอร์ดิจิทัลเล็ก ๆ พอแล้ว ใช้เช็กปลั๊ก ถ่าน สายไฟง่าย ๆ
• งานซ่อมไฟฟ้ากระแสสูง / โรงงานเล็ก ๆ → ต้องมีแคลมป์มิเตอร์ เพราะวัดกระแสได้โดยไม่ต้องตัดวงจร
• งานระบบไฟ 3 เฟส / มอเตอร์ → พกเครื่องตรวจลำดับเฟสไว้เลย ป้องกันไม่ให้มอเตอร์หมุนกลับทางจนเครื่องพัง
• งานบำรุงรักษาสายไฟ / เครื่องจักร → ต้องใช้เมกเกอร์ ตรวจสุขภาพฉนวนก่อนเกิดไฟรั่วหรือไฟช็อต

 น้องช่างแนะ: เวลาจะซื้อเครื่องมือ อย่าดูแต่ราคา ให้ถามตัวเองก่อนว่า “ฉันจะใช้กับงานแบบไหน?” เพราะเครื่องมือที่เหมาะกับงานจะทำให้ปลอดภัยขึ้น ประหยัดเวลา และลดโอกาสพังโดยใช่เหตุค่ะ

สรุปส่งท้าย

สัญลักษณ์และขั้วต่อบน เครื่องมือวัดไฟฟ้า อาจดูเยอะและชวนงงในตอนแรก แต่จริง ๆ มันคือ ภาษากลางของโลกไฟฟ้า ที่ถ้าเราเรียนรู้เพียงครั้งเดียวก็จะใช้ได้กับเครื่องมือทุกประเทศ ทุกยี่ห้อ

 น้องช่างฝากไว้: งานไฟฟ้าไม่ใช่เรื่องน่ากลัว ถ้าเราเข้าใจภาษาและกติกาของมัน แค่จำให้ถูก ใช้ให้เป็น ก็ทั้งปลอดภัยและสนุกขึ้นอีกเยอะเลยค่ะ
