ในการทำงานไฟฟ้าต่าง ๆ ไม่ว่าจะเป็น การเดินสายไฟ หรือการซ่อมแซมจุดต่อสายไฟ จะมีอุปกรณ์เล็ก ๆ ชิ้นนึง ที่ช่างหลาย ๆ คนคงรู้จักกันดี นั่นคือ "วายนัท" (Wire Nut) หรือ "คอนเนกเตอร์แบบหมุน" ที่มักจะถูกเลือกใช้ด้วยเสมอ ๆ เพราะมัน สะดวก รวดเร็ว และสามารถใช้งานได้ทันที แต่คุณทราบหรือไม่ว่า หากคุณ "หมุนไม่มั่น" หรือ "ใช้ไม่แม่น" อาจนำไปสู่ปัญหาใหญ่ที่ไม่คาดคิดได้ ไม่ว่าจะเป็น ไฟฟ้าลัดวงจร ไฟดูด หรือ ไฟไหม้
วันนี้เราจะมา ไขความลับ ของ วายนัท ซึ่งจะเจาะลึกมาตรฐานที่ควรรู้ สเปกที่สำคัญ รวมถึงเทคนิคการใช้งานที่ถูกต้อง เพื่อให้คุณมั่นใจถึงความปลอดภัยในงานของคุณ และเป็นไปตามหลักที่ควรปฏิบัติ
"วายนัท" คืออะไร? ทำไมจึงสำคัญต่องานไฟฟ้า?

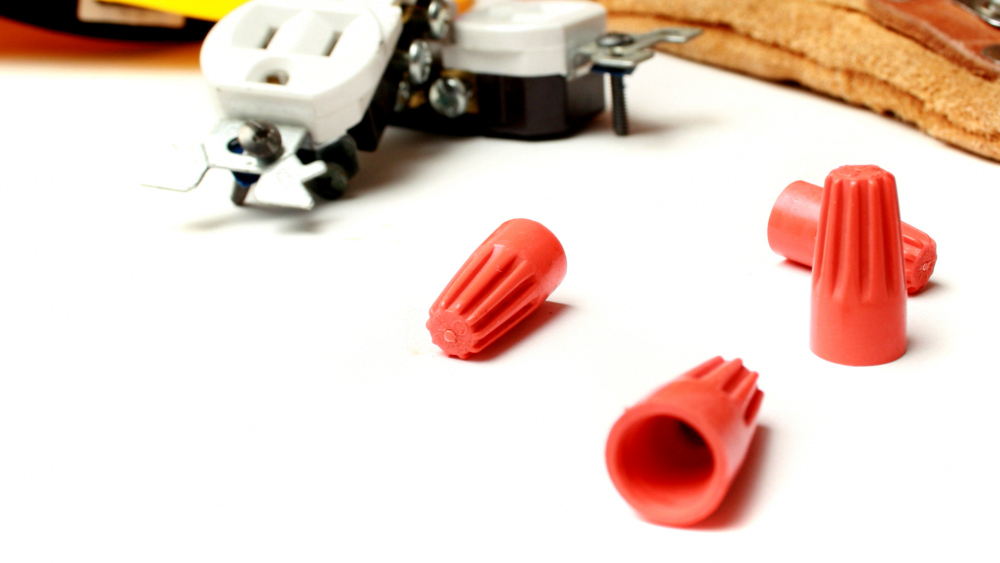

วายนัท คือ อุปกรณ์ที่ใช้สำหรับ เชื่อมต่อปลายสายไฟตั้งแต่ 2 เส้นขึ้นไปเข้าด้วยกัน โดยการบิด/หมุน

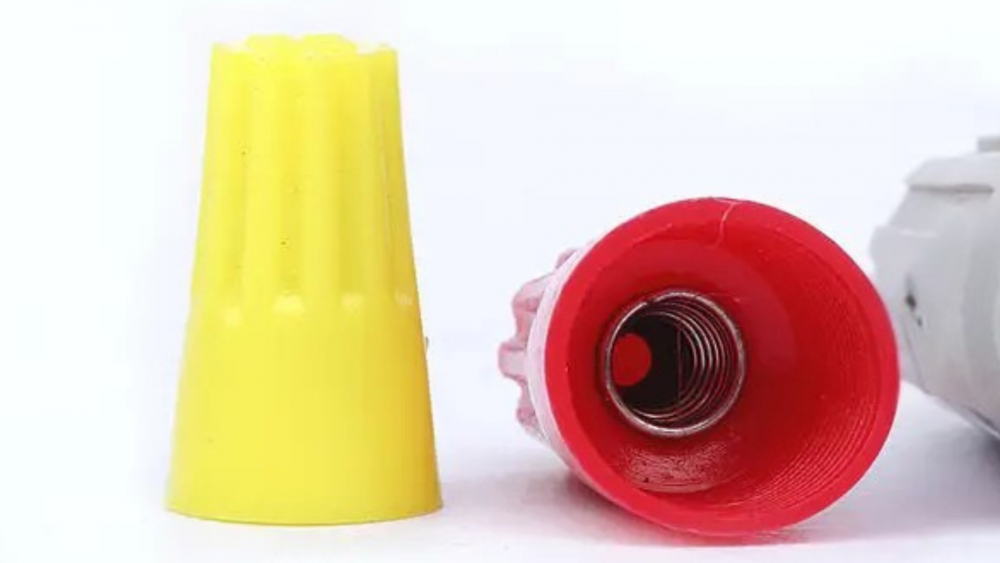

โครงสร้างของ วายนัท โดยทั่วไปประกอบด้วย
- เปลือกด้านนอก: ทำจากพลาสติกที่เป็นฉนวนไฟฟ้า มีหลายสีตามขนาด(แต่ละสีแต่ละขนาดขึ้นอยู่กับผู้ผลิต)
- สปริงภายใน: ทำจากโลหะนำไฟฟ้า เช่น เหล็กชุบสังกะสี หรือทองแดง มีลักษณะเป็นเกลียว หรือรูปทรงกรวย ทำหน้าที่ยึดสายไฟให้แน่นและเป็นตัวนำกระแสไฟฟ้า

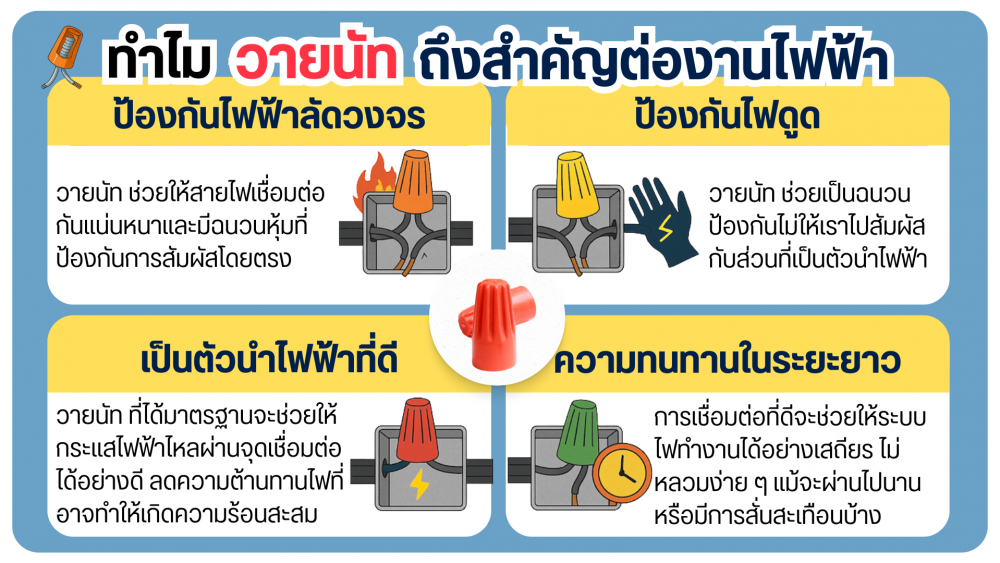

ทำไม "วายนัท" ถึงสำคัญต่องานไฟฟ้า?
การเชื่อมต่อสายไฟเป็นหัวใจสำคัญของระบบไฟฟ้าทั้งหมด และ วายนัท ก็มีบทบาทสำคัญในการทำให้การเชื่อมต่อนั้นปลอดภัยและมีประสิทธิภาพ
- ป้องกันไฟฟ้าลัดวงจรและไฟไหม้: หากสายไฟที่เชื่อมต่อกันไม่แน่นพอ หรือไม่มีฉนวนหุ้ม อาจทำให้สายไฟสัมผัสกันเอง หรือสัมผัสกับโครงโลหะ เกิดไฟฟ้าลัดวงจรและความร้อนสูงจนนำไปสู่ไฟไหม้ได้ วายนัท ช่วยให้สายไฟเชื่อมต่อกันแน่นหนาและมีฉนวนหุ้มที่ป้องกันการสัมผัสโดยตรงค่ะ
- ป้องกันไฟดูด: การสัมผัสกับสายไฟที่ไม่ได้หุ้มฉนวน หรือมีการเชื่อมต่อที่ไม่ปลอดภัย อาจทำให้ถูกไฟดูดได้ วายนัท ช่วยเป็นฉนวนป้องกันไม่ให้เราไปสัมผัสกับส่วนที่เป็นตัวนำไฟฟ้า
- เป็นตัวนำไฟฟ้าที่ดี: วายนัท ที่ได้มาตรฐานจะช่วยให้กระแสไฟฟ้าไหลผ่านจุดเชื่อมต่อได้อย่างดี ลดความต้านทานไฟฟ้าที่อาจทำให้เกิดความร้อนสะสม
- ความทนทานในระยะยาว: การเชื่อมต่อที่มั่นคงจะช่วยให้ระบบไฟทำงานได้อย่างเสถียร ไม่หลวมง่าย ๆ แม้จะผ่านไปนาน หรือมีการสั่นสะเทือนบ้าง
มาตรฐาน "วายนัท" ในบริบทของประเทศไทย
ในประเทศไทย การเลือกใช้ วายนัท จะต้องเป็นไปตามหลักปฏิบัติและข้อกำหนดที่อ้างอิงจาก มาตรฐานการติดตั้งทางไฟฟ้าสำหรับประเทศไทย ของวิศวกรรมสถานแห่งประเทศไทย ในพระบรมราชูปถัมภ์ (วสท.) ซึ่งเป็นมาตรฐานหลักที่ช่างไฟฟ้าและวิศวกรใช้ในการออกแบบและติดตั้งระบบไฟฟ้าค่ะ มาตรฐานนี้จะสอดคล้องกับมาตรฐานสากลอย่าง UL (Underwriters Laboratories) และ IEC (International Electrotechnical Commission)
การเลือก วายนัท ที่ได้มาตรฐานตามคำแนะนำของ วสท. และผู้ผลิตที่น่าเชื่อถือ จะช่วยรับประกันคุณสมบัติที่สำคัญดังนี้
- ความสามารถในการยึดสายไฟ: ต้องยึดสายไฟได้แน่นหนา ไม่หลุดหรือคลายออกง่าย
- ไฟไหลผ่านได้ดี ไม่ร้อนสะสม: จุดเชื่อมต้องนำไฟฟ้าได้ดี กระแสไฟต้องไหลลื่น ไม่สะดุด ไม่ทำให้เกิดความร้อนหรือไฟไหม้
- ความสามารถในการเป็นฉนวนไฟฟ้า: ตัววายนัทต้องทำหน้าที่เป็นฉนวน ไม่ให้ผู้ใช้งานสัมผัสกระแสไฟโดยตรง และป้องกันการลัดวงจร
- ทนความร้อน ไม่ลามไฟง่าย: วัสดุต้องไม่ละลายหรือไหม้เมื่อเจอความร้อนจากไฟฟ้า เพื่อความปลอดภัยสูงสุด
เลือก วายนัท อย่างไรให้ถูกต้องและปลอดภัยตามมาตรฐาน?
1. ขนาดของ "วายนัท" (Size / Wire Gauge Compatibility)
1.1 ต้องเข้ากันได้กับขนาดสายไฟ
- วายนัท แต่ละสี แต่ละเบอร์ ถูกออกแบบมาให้ใช้กับขนาดหน้าตัดของสายไฟ (เช่น สายไฟเบอร์ 1.5 sq.mm. หรือ 2.5 sq.mm.) ที่แตกต่างกัน รวมถึงจำนวนเส้นของสายไฟที่จะนำมาต่อรวมกันด้วยนะคะ คุณต้องตรวจสอบตารางหรือคำแนะนำจากผู้ผลิต วายนัท นั้น ๆ อย่างละเอียดว่ารองรับสายไฟขนาดใดบ้าง และรองรับการต่อสายไฟกี่เส้น (เช่น 2 เส้น, 3 เส้น)
1.2 ผลจากการเลือกขนาดผิด
- ถ้าเลือก "วายนัท" เล็กเกินไป : สายไฟจะสวมเข้าไปไม่หมด หรืออาจต้องฝืนยัดจนสายงอหรือเสียหาย และเมื่อใส่ได้ก็อาจยึดไม่แน่นพอ เสี่ยงต่อการหลุดหรือเกิดปัญหาการเชื่อมต่อในภายหลัง
- ถ้าเลือก "วายนัท" ใหญ่เกินไป : วายนัท จะบีบสายไฟได้ไม่แน่น ทำให้การเชื่อมต่อหลวม เกิดความต้านทานไฟสูง และสะสมความร้อนที่จุดต่อได้ง่าย ซึ่งอาจเป็นต้นเหตุของไฟไหม้ได้
2. อัตราทนแรงดันไฟฟ้า (Voltage Rating)
2.1 ต้องเหมาะสมกับระบบไฟฟ้า
- วายนัท แต่ละรุ่นจะระบุ "แรงดันไฟฟ้าสูงสุดที่ทนได้" (เช่น 300V, 600V หรือสูงสุดไม่เกิน 1000V สำหรับงานทั่วไปในอาคาร) ซึ่งต้องเลือกให้ "เท่ากับหรือสูงกว่า" แรงดันของวงจรที่คุณใช้งานเสมอเพื่อให้มั่นใจว่าฉนวนของวายนัทจะสามารถป้องกันไฟรั่วหรือลัดวงจรได้ปลอดภัย
2.2 ผลจากการเลือก Voltage Rating ผิด
- หากเลือกวายนัทที่ทนแรงดันต่ำเกินไป อาจทำให้ฉนวนเสื่อมสภาพหรือแตกร้าวเมื่อโดนแรงดันสูง เสี่ยงต่อไฟฟ้ารั่ว ลัดวงจร และอาจเกิดอันตรายกับผู้ใช้งานหรืออุปกรณ์ในระบบได้
3. อัตราทนอุณหภูมิ (Temperature Rating)
3.1 ความร้อนจากกระแสไฟฟ้า
- เมื่อกระแสไฟไหลผ่านสายไฟ จะเกิดความร้อนขึ้นโดยเฉพาะที่จุดเชื่อมต่อ วายนัทจึงต้องทนความร้อนสะสมพวกนี้ได้ดี วายนัทแต่ละรุ่นจะระบุอุณหภูมิสูงสุดที่สามารถใช้งานได้ เช่น 105°C
3.2 ต้องเลือกให้สูงกว่าอุณหภูมิใช้งานจริง
- ก่อนใช้งาน ควรตรวจสอบว่าอุณหภูมิบริเวณที่ติดตั้งจะไม่เกินค่าที่วายนัทรองรับ เพื่อป้องกันการเสื่อมสภาพ หลอมละลาย หรือลามไฟของวัสดุฉนวน
3.3 ผลจากการเลือก Temperature Rating ผิด
- หากเลือกวายนัททนอุณหภูมิต่ำเกินไปพลาสติกอาจละลาย ฉนวนอาจเสียหาย ส่งผลให้เกิดการลัดวงจรหรือไฟไหม้ในระบบได้เลยค่ะ
4. วัสดุที่ใช้ผลิต (Shell Material & Inner Spring)
4.1 เปลือกด้านนอก
- ควรผลิตจากพลาสติกคุณภาพสูงที่แข็งแรง ทนทาน และเป็นฉนวนไฟฟ้าได้ดี จุดสำคัญคือต้อง "ไม่ลามไฟ" หรือมีคุณสมบัติ Flame Retardant / Self-Extinguishing ซึ่งช่วยลดความเสี่ยง หากเกิดความร้อนหรือไฟฟ้าลัดวงจรในระบบ
4.2 สปริงโลหะภายใน
- เป็นหัวใจของการยึดสาย ควรผลิตจากโลหะที่นำไฟฟ้าได้ดี เช่น เหล็กกล้าชุบหรือทองแดง และต้องมีความยืดหยุ่นสูง เพื่อให้สามารถบีบสายไฟได้แน่นหนา เชื่อมต่อกระแสไฟได้อย่างมั่นคง ไม่หลวมคลอน
5. สีของ "วายนัท" (Color-coding)
5.1 บ่งบอกขนาด
- โดยทั่วไป วายนัท มักจะมีการใช้สีที่แตกต่างกันเพื่อบ่งบอกขนาดที่รองรับ แต่สีเหล่านั้นอาจจะแตกต่างกันออกไปตามผู้ผลิต คุณควรยึดตามคู่มือหรือตารางสี/ขนาดของแบรนด์นั้น ๆ เป็นหลักค่ะ
เทคนิคการติดตั้ง "วายนัท" ที่ถูกต้อง
การเลือก วายนัท ที่ได้มาตรฐานเป็นสิ่งสำคัญ แต่การติดตั้งที่ถูกต้องก็สำคัญไม่แพ้กันเลยนะคะ เพื่อให้คุณ "หมุนให้มั่น" ได้อย่างแท้จริง
1. เตรียมปลายสายไฟให้พร้อม
- ปอกฉนวนให้พอดี: ต้องปอกฉนวนปลายสายไฟให้ได้ความยาวตามที่ผู้ผลิต วายนัท แนะนำ (มักจะระบุไว้ในคู่มือ/แพ็คเก็จ)
→ ปอกสั้นไป = ยึดไม่แน่น
→ ปอกยาวไป = เสี่ยงไฟฟ้าลัดวงจร
- ความสะอาด: ปลายสายไฟต้องสะอาด ไม่มีคราบน้ำมันหรือฝุ่นสกปรก
2. หมุนวายนัทให้ถูกทิศ
- หมุนตามเข็มนาฬิกา: สวม วายนัท เข้าไปที่ปลายสายไฟที่เตรียมไว้ แล้วหมุนตามเข็มนาฬิกา (ทิศทางเดียวกับการขันสกรู) จนแน่นมือ หลังจากหมุนจนแน่นแล้ว ลองดึงสายไฟแต่ละเส้นเบาๆ (ทีละเส้น) เพื่อตรวจสอบว่าสายไฟยึดติดแน่นดี ไม่หลุด หรือขยับได้
- บิดสายไฟก่อนไหม? (ข้อแนะนำจากผู้ผลิต): วายนัท สมัยใหม่หลายรุ่น (โดยเฉพาะแบบมีปีก) ถูกออกแบบมาให้สามารถบิดสายไฟให้เข้ากันได้เองในขณะที่คุณหมุน วายนัท เข้าไป โดยไม่จำเป็นต้องบิดสายไฟก่อน สิ่งสำคัญคือการทำตามคำแนะนำของผู้ผลิต วายนัท นั้น ๆ อย่างเคร่งครัดค่ะ

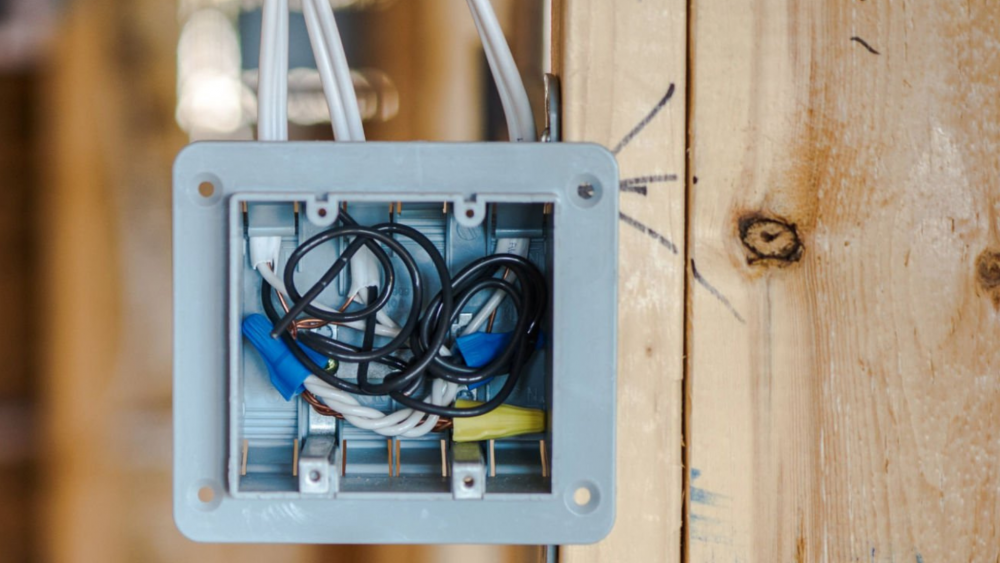

3. ห้ามใช้ วายนัท ลอย ๆ ต้องอยู่ในกล่องพักสายเสมอ
- เพื่อความปลอดภัยสูงสุด: การเชื่อมต่อสายไฟด้วย วายนัท ทุกครั้ง ต้องทำภายใน กล่องพักสาย (Junction Box) หรือกล่องอุปกรณ์ไฟฟ้าที่ปิดมิดชิดเท่านั้น ห้ามทำการเชื่อมต่อนอกกล่อง หรือปล่อยสายไฟที่ต่อด้วย วายนัท ลอยอยู่ข้างนอกเด็ดขาดค่ะ
- ป้องกันอันตราย: กล่องพักสายจะช่วยป้องกันไม่ให้เราหรือสิ่งมีชีวิตอื่น ๆ ไปสัมผัสกับจุดเชื่อมต่อโดยตรง ป้องกันฝุ่น ความชื้น และสิ่งแปลกปลอมเข้าไปในจุดเชื่อมต่อ ซึ่งจะช่วยลดความเสี่ยงของการลัดวงจรและไฟไหม้นั่นเองค่ะ
ข้อผิดพลาดที่พบบ่อยในการใช้ "วายนัท" ที่อาจนำไปสู่อันตราย
- ใช้ขนาดผิด: ใช้ วายนัท ที่เล็กไปหรือใหญ่ไปสำหรับขนาดและจำนวนสายไฟที่ต้องการต่อ
- ปอกฉนวนยาว/สั้นเกินไป: ทำให้ตัวนำโผล่ หรือยึดไม่แน่น
- ไม่หมุนให้แน่นพอ: การเชื่อมต่อหลวม ทำให้เกิดความร้อน
- ใช้กับสายไฟที่ชำรุด: การนำ วายนัท ไปต่อสายไฟที่มีฉนวนเสียหาย หรือตัวนำหักงอ อาจทำให้การเชื่อมต่อไม่ดี และเกิดปัญหาตามมา
- ใช้นอกกล่องพักสาย: ปล่อยจุดเชื่อมต่อ exposed ซึ่งอันตรายมาก
- ใช้กับสายไฟต่างชนิดกันมากเกินไป: เช่น สายแข็งกับสายฝอยขนาดต่างกันมากๆ อาจยึดไม่แน่นเท่าที่ควร
- นำกลับมาใช้ซ้ำ: วายนัท บางชนิดออกแบบมาให้ใช้ครั้งเดียวแล้วทิ้ง การนำกลับมาใช้ซ้ำอาจทำให้สปริงภายในเสื่อมสภาพและยึดสายไฟไม่แน่น
วายนัท ที่ได้มาตรฐานและติดตั้งถูกวิธี คือหัวใจของระบบไฟฟ้าที่ปลอดภัย
“วายนัท” อาจดูเล็กและธรรมดา แต่บทบาทของมันในความปลอดภัยทางไฟฟ้านั้นใหญ่มาก การเลือกใช้ วายนัทที่ได้มาตรฐาน มีสเปกเหมาะสมกับงาน และติดตั้งอย่างถูกต้องตามคู่มือผู้ผลิต คือหัวใจของระบบไฟฟ้าที่ปลอดภัย เพียงแค่ใส่ใจในรายละเอียดเล็ก ๆ อย่างการปอกสายให้พอดี ขันให้แน่น และใช้ให้ถูกประเภท ก็ช่วยลดความเสี่ยงจากไฟฟ้าลัดวงจร ไฟไหม้ หรือไฟฟ้ารั่วได้
