คุณเคยยืนงงหน้าตู้เมนไฟฟ้าในบ้าน หรือในอาคารไหมคะ? ที่มีปุ่มเล็กๆ เรียงกันเป็นตับ บางปุ่มก็มีตัวอักษรย่อแปลกๆ อย่าง MCB, ELCB หรือ RCBO แปะอยู่ เราก็รู้แค่ว่ามันคือ "เบรกเกอร์" ที่คอยตัดไฟเวลาเกิดปัญหา แต่เคยสงสัยไหมคะว่าทำไมหน้าตาคล้ายกัน แต่มีชื่อเรียกไม่เหมือนกัน แล้วมันต่างกันยังไง? อันไหนใช้กับอะไรบ้าง?
เรื่องของ "เซอร์กิตเบรกเกอร์" (Circuit Breaker) เนี่ย เป็นหัวใจสำคัญของความปลอดภัยในระบบไฟฟ้าเลยนะคะ เหมือนกับยามเฝ้าระบบที่คอยปกป้องบ้านเรือนและทรัพย์สินของเราจากอันตรายที่มองไม่เห็นอย่างไฟฟ้าลัดวงจร ไฟฟ้าเกิน หรือไฟฟ้ารั่ว แต่ถ้าเราเลือกใช้ผิดประเภทล่ะก็ จากที่จะเป็นยามปกป้อง มันอาจจะไม่ทำงานอย่างที่ควรจะเป็น หรือแย่กว่านั้นคืออาจจะไม่ป้องกันอันตรายได้เลยค่ะ
วันนี้เราจะมา "ไขความลับ" ของเจ้าเซอร์กิตเบรกเกอร์แต่ละประเภทกันค่ะ จะมาดูกันว่า MCB, MCCB, ELCB, RCBOแตกต่างกันอย่างไร มีหน้าที่อะไรบ้าง และแต่ละแบบเหมาะกับงานแบบไหน เพื่อให้คุณสามารถเลือกใช้ได้อย่างถูกต้อง ปลอดภัย และอุ่นใจที่สุดค่ะ
ทำความเข้าใจ "หน้าที่หลัก" ของเซอร์กิตเบรกเกอร์ทุกชนิด: ไม่ใช่แค่สวิตช์เปิด-ปิดไฟ!
ก่อนที่เราจะไปเจาะลึกแต่ละประเภท เรามาทบทวนหน้าที่หลักของเซอร์กิตเบรกเกอร์กันก่อนค่ะ ไม่ว่าจะเป็นแบบไหนก็ตาม หน้าที่พื้นฐานที่สำคัญที่สุดของมันคือ
1. ป้องกันกระแสไฟฟ้าเกิน (Overload Protection)
- ลองนึกภาพว่าคุณเสียบเครื่องใช้ไฟฟ้าที่กินไฟเยอะๆ พร้อมกันหลายๆ อย่างในปลั๊กพ่วงเดียว สายไฟก็จะเริ่มร้อนขึ้นเรื่อยๆ เพราะมันรับกระแสไฟไม่ไหว
- เซอร์กิตเบรกเกอร์ จะทำหน้าที่เป็น "ตัวตรวจจับ" ค่ะ พอตรวจพบว่ามีกระแสไฟฟ้าไหลเกินกว่าที่สายไฟและวงจรนั้นๆ จะทนได้ มันก็จะ "ตัดวงจรไฟฟ้า" โดยอัตโนมัติ เพื่อป้องกันไม่ให้สายไฟร้อนจัดจนละลายและลุกไหม้ได้ค่ะ
2. ป้องกันไฟฟ้าลัดวงจร (Short Circuit Protection)
- อันนี้อันตรายกว่ากระแสไฟเกินมากค่ะ ไฟฟ้าลัดวงจรเกิดจากสายไฟขาด สองเส้นมาชนกันโดยตรง หรืออุปกรณ์ไฟฟ้าชำรุดรุนแรง ทำให้กระแสไฟฟ้าจำนวนมหาศาลไหลย้อนกลับอย่างรวดเร็ว (เป็นพันเท่าของกระแสปกติ) ซึ่งสามารถทำให้เกิดประกายไฟ ระเบิด หรือไฟไหม้ได้ทันที
- เซอร์กิตเบรกเกอร์ ถูกออกแบบมาให้ตัดไฟได้เร็วมาก ๆ (ในเสี้ยววินาที) เมื่อเกิดไฟฟ้าลัดวงจร เพื่อหยุดอันตรายร้ายแรงเหล่านี้ได้อย่างทันท่วงทีค่ะ
เมื่อเข้าใจหน้าที่พื้นฐานนี้แล้ว เรามาดูกันค่ะว่าแต่ละประเภทมี "ความสามารถพิเศษ" อะไรเพิ่มเติมบ้าง
1. MCB (Miniature Circuit Breaker): "ยามเฝ้าบ้าน" ประจำวงจรย่อย

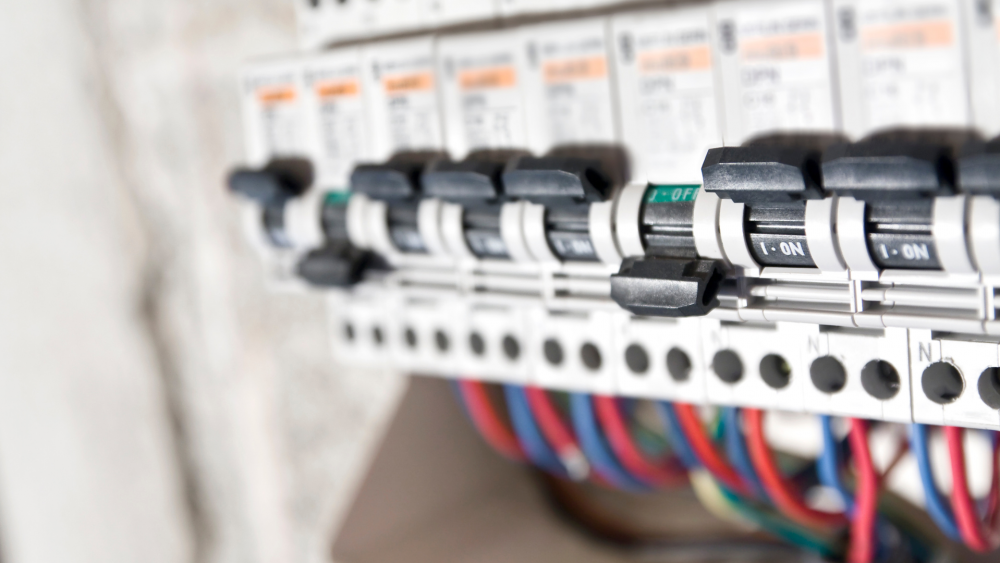

MCB ย่อมาจาก Miniature Circuit Breaker ค่ะ นี่คือเบรกเกอร์ที่เรามักจะเห็นบ่อยที่สุดในตู้ควบคุมไฟฟ้า หรือตู้คอนซูมเมอร์ยูนิตตามบ้านเรือนทั่วไปค่ะ มันเป็นเบรกเกอร์ขนาดเล็ก และทำหน้าที่เป็น "เบรกเกอร์ลูกย่อย" ที่คอยควบคุมและป้องกันวงจรไฟฟ้าในแต่ละส่วนของบ้าน หรือแต่ละห้องค่ะ
หน้าที่หลัก:
- ป้องกันกระแสไฟฟ้าเกิน (Overload): เหมือนที่อธิบายไปค่ะ ถ้าเครื่องใช้ไฟฟ้าในวงจรนั้นกินไฟมากเกินไป MCB จะตัดไฟ
- ป้องกันไฟฟ้าลัดวงจร (Short Circuit): ป้องกันไฟไหม้และอันตรายที่เกิดจากไฟฟ้าลัดวงจรในวงจรย่อยนั้น ๆ
ขนาดและพิกัดกระแส:
- มีขนาดกระแสให้เลือกหลากหลาย ตั้งแต่ 10A, 16A, 20A, 32A ไปจนถึง 63A (สำหรับใช้ในบ้านพักอาศัยทั่วไป)
- โดยทั่วไปจะติดตั้งเป็นแบบ 1 โพล (สำหรับวงจรเฟสเดียว) หรือ 2 โพล (สำหรับวงจร 2 สายที่ควบคุมทั้งสาย Line และ Neutral)
เหมาะกับงานแบบไหน:
- บ้านพักอาศัยทั่วไป: ใช้เป็นเบรกเกอร์ย่อยสำหรับวงจรไฟแสงสว่าง (10A), วงจรเต้ารับ (16A, 20A), วงจรเครื่องปรับอากาศ (20A, 32A), เครื่องทำน้ำอุ่น (32A ขึ้นไป)
- อาคารพาณิชย์ขนาดเล็ก: ใช้เป็นเบรกเกอร์ลูกย่อยในลักษณะคล้ายกับบ้านพักอาศัย
ข้อสังเกต: MCB จะ ไม่สามารถป้องกันไฟฟ้ารั่ว หรือ ไฟฟ้าดูด ได้ด้วยตัวเองนะคะ ถ้าเกิดไฟรั่วคนไปจับเข้าก็อาจถูกไฟดูดได้ค่ะ
2. MCCB (Moulded Case Circuit Breaker): "ผู้จัดการใหญ่" คุมระบบไฟฟ้าขนาดกลางถึงใหญ่
MCCB ย่อมาจาก Moulded Case Circuit Breaker ค่ะ เบรกเกอร์ชนิดนี้จะมีขนาดใหญ่กว่า MCB และมักจะใช้เป็น "เมนเบรกเกอร์" ที่ควบคุมระบบไฟฟ้าหลักของอาคารขนาดใหญ่ โรงงานอุตสาหกรรมขนาดเล็กถึงกลาง หรือเป็นเบรกเกอร์ย่อยสำหรับเครื่องจักรที่กินไฟสูงมาก ๆ ค่ะ
หน้าที่หลัก:
- ป้องกันกระแสไฟฟ้าเกิน (Overload): เช่นเดียวกับ MCB
- ป้องกันไฟฟ้าลัดวงจร (Short Circuit): เช่นเดียวกับ MCB แต่สามารถทนกระแสลัดวงจรที่สูงกว่าได้มาก (kA Rating)
ความสามารถพิเศษที่เหนือกว่า MCB:
- รองรับกระแสสูงกว่ามาก: มีพิกัดกระแสตั้งแต่ 100A ไปจนถึงหลักพันแอมป์ (เช่น 1600A)
- ทนกระแสลัดวงจรได้สูงกว่า (High Breaking Capacity - kA): สามารถตัดกระแสไฟฟ้าที่ลัดวงจรสูง ๆ ได้โดยที่ตัวเบรกเกอร์ไม่เสียหาย ทำให้ปลอดภัยกว่าสำหรับการป้องกันระบบใหญ่ ๆ
- บางรุ่นปรับตั้งค่าได้ (Adjustable Trip Settings): MCCB บางรุ่นสามารถปรับตั้งค่ากระแสเกิน หรือกระแสลัดวงจรที่ต้องการให้ตัดได้ ทำให้มีความยืดหยุ่นในการใช้งานกับโหลดที่หลากหลาย
เหมาะกับงานแบบไหน:
- เมนเบรกเกอร์หลัก: สำหรับบ้านหลังใหญ่, อาคารพาณิชย์, สำนักงาน, โรงแรม, โรงงาน
- เบรกเกอร์ย่อยในระบบอุตสาหกรรม: สำหรับควบคุมวงจรมอเตอร์ไฟฟ้าขนาดใหญ่, เครื่องจักรในโรงงาน
- ระบบไฟฟ้า 3 เฟส: MCCB มีทั้งแบบ 2 โพล, 3 โพล และ 4 โพล ซึ่งนิยมใช้ในระบบไฟฟ้า 3 เฟสที่พบในอาคารขนาดใหญ่และโรงงาน
ข้อสังเกต: MCCB ก็ยัง ไม่สามารถป้องกันไฟฟ้ารั่ว หรือ ไฟฟ้าดูด ได้ด้วยตัวเองเช่นกันค่ะ
3. ELCB (Earth Leakage Circuit Breaker): "ยามเฝ้าไฟรั่ว" ผู้ช่วยชีวิต!
ELCB ย่อมาจาก Earth Leakage Circuit Breaker ค่ะ หรือที่เราเรียกกันว่า "เครื่องตัดไฟรั่ว" นั่นแหละค่ะ เบรกเกอร์ชนิดนี้มีหน้าที่พิเศษที่เบรกเกอร์ประเภทอื่นไม่มี คือการ "ป้องกันอันตรายจากไฟฟ้ารั่ว" ซึ่งเป็นสาเหตุหลักของการถูกไฟฟ้าดูดถึงแก่ชีวิต!
หน้าที่หลัก:
- ป้องกันไฟฟ้ารั่วลงดิน (Earth Leakage Protection): ELCB จะคอยตรวจจับกระแสไฟฟ้าที่ "รั่วไหล" ออกจากวงจรและไหลลงสู่ดิน (เช่น มีคนไปสัมผัสอุปกรณ์ที่มีไฟรั่ว หรือสายไฟชำรุดจนมีไฟรั่วลงโครงสร้างโลหะ) หากกระแสรั่วไหลเกินกว่าค่าที่ตั้งไว้ (เช่น 10mA, 30mA) ELCB จะตัดวงจรไฟฟ้าทันทีในเสี้ยววินาที เพื่อป้องกันไม่ให้คนถูกไฟฟ้าดูด หรือป้องกันเพลิงไหม้ที่เกิดจากไฟฟ้ารั่ว
ความสามารถที่ ELCB ไม่มี:
- โดยทั่วไป ELCB (รุ่นเก่า หรือบางรุ่น) จะ ไม่สามารถป้องกันกระแสไฟฟ้าเกิน หรือไฟฟ้าลัดวงจรได้ด้วยตัวเองค่ะ ดังนั้นมักจะต้องใช้งานควบคู่ไปกับ MCB หรือ MCCB เพื่อให้ได้การป้องกันที่สมบูรณ์แบบ
เหมาะกับงานแบบไหน:
- เมนเบรกเกอร์ของบ้าน: ติดตั้งเป็นเบรกเกอร์หลักรวมในตู้ควบคุมไฟฟ้า (ในบ้านที่ไม่ได้ใช้ RCBO) เพื่อป้องกันไฟรั่วทั้งบ้าน
- วงจรไฟฟ้าที่มีความเสี่ยงสูง: เช่น วงจรเครื่องทำน้ำอุ่น, ปลั๊กไฟในห้องน้ำ, เครื่องซักผ้า, ปั๊มน้ำ, ตู้แช่ หรืออุปกรณ์ไฟฟ้าที่ติดตั้งอยู่ภายนอกอาคาร ซึ่งมีโอกาสเกิดไฟฟ้ารั่วและคนไปสัมผัสได้ง่าย
ข้อสังเกต: ELCB เป็นอุปกรณ์ช่วยชีวิตที่สำคัญมากค่ะ การทดสอบการทำงานของ ELCB ด้วยการกดปุ่ม "TEST" ที่ตัวเบรกเกอร์อย่างน้อยเดือนละครั้ง เป็นสิ่งสำคัญที่ต้องทำนะคะ
4. RCBO (Residual Current Circuit Breaker with Overcurrent Protection): "รวมร่างฮีโร่" ป้องกันครบวงจร!
RCBO ย่อมาจาก Residual Current Circuit Breaker with Overcurrent Protection ค่ะ ชื่อก็บอกอยู่แล้วว่าเป็นการ "รวมร่าง" ของความสามารถพิเศษหลายอย่างเข้าไว้ด้วยกัน ทำให้มันกลายเป็น "เบรกเกอร์สารพัดประโยชน์" ที่ป้องกันได้ครบวงจรในตัวเดียว
หน้าที่หลัก (รวมทุกอย่าง):
- ป้องกันกระแสไฟฟ้าเกิน (Overload): เหมือน MCB
- ป้องกันไฟฟ้าลัดวงจร (Short Circuit): เหมือน MCB
- ป้องกันไฟฟ้ารั่วลงดิน (Earth Leakage Protection): เหมือน ELCB
จุดเด่นของ RCBO:
- คุ้มค่าและสะดวก: ได้รับการป้องกัน 3 อย่างในตัวเดียว ไม่ต้องติดตั้ง MCB คู่กับ ELCB แยกกัน ทำให้ประหยัดพื้นที่ติดตั้งและสะดวกกว่า
- ใช้งานง่าย: เมื่อเกิดปัญหา ไม่ว่าจะเป็นกระแสเกิน ลัดวงจร หรือไฟรั่ว ตัว RCBO จะตัดไฟและแสดงสถานะให้ทราบ ทำให้หาสาเหตุได้ง่าย
- เพิ่มความปลอดภัยเฉพาะจุด: นิยมใช้เป็นเบรกเกอร์ลูกย่อยสำหรับวงจรที่ต้องการความปลอดภัยสูงสุดเฉพาะจุด เช่น ห้องน้ำ ห้องครัว หรือวงจรเครื่องทำน้ำอุ่น
เหมาะกับงานแบบไหน:
- บ้านพักอาศัยสมัยใหม่: เป็นที่นิยมอย่างมากในการใช้เป็นเบรกเกอร์ลูกย่อยที่คุมแต่ละวงจรสำคัญ ๆ เช่น วงจรห้องน้ำ, วงจรห้องครัว, วงจรปลั๊กไฟภายนอกบ้าน
- อาคารพาณิชย์: ใช้เป็นเบรกเกอร์ย่อยสำหรับพื้นที่ที่ต้องการความปลอดภัยสูง หรือจุดที่มีความเสี่ยงต่อไฟรั่ว
- อัปเกรดระบบไฟฟ้าเดิม: เป็นตัวเลือกที่ดีในการเพิ่มความปลอดภัยให้กับบ้านเก่าที่ยังไม่มีระบบป้องกันไฟฟ้ารั่วที่เพียงพอ

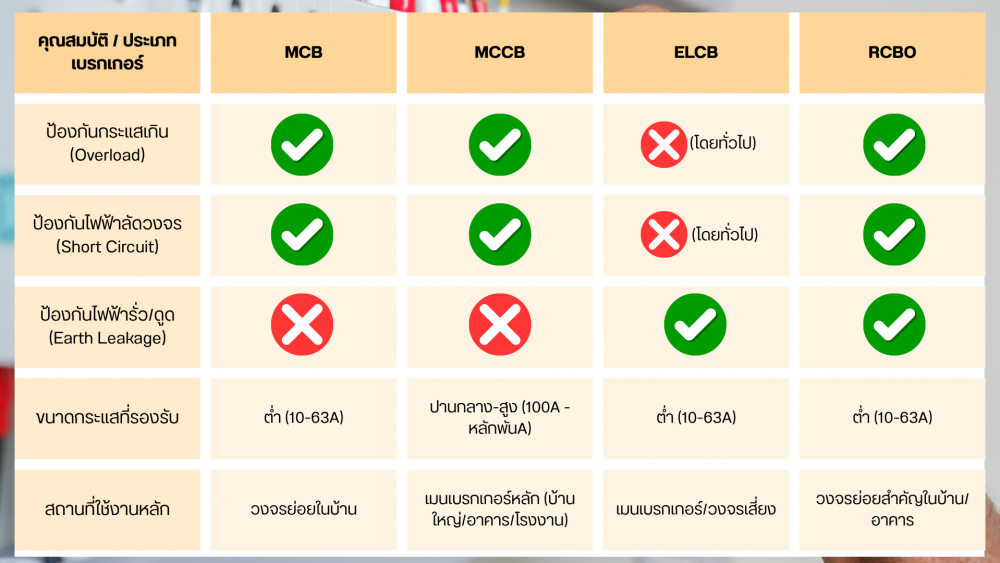

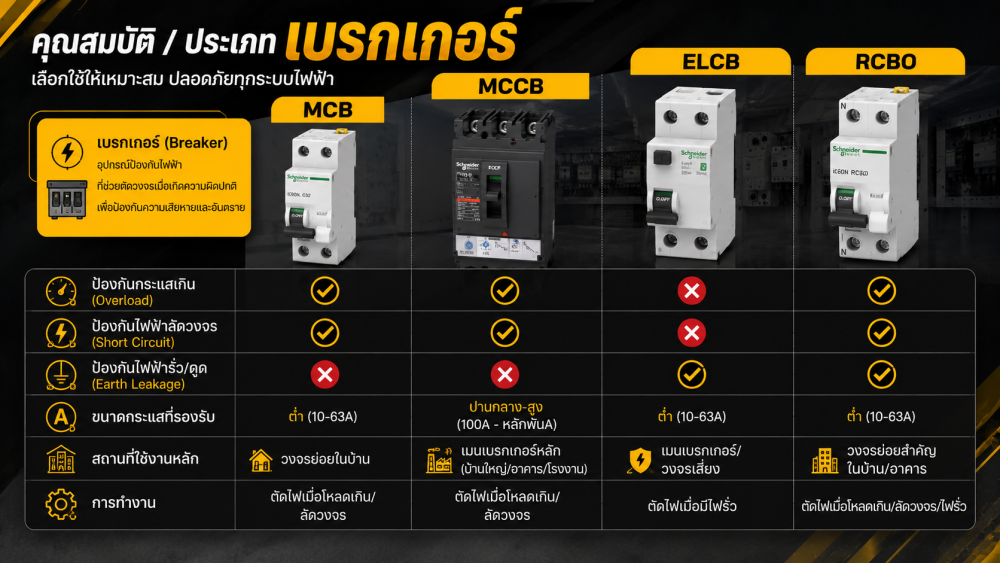

ตารางเปรียบเทียบความแตกต่าง
เพื่อให้เห็นภาพรวมชัดเจน เรามาสรุปความแตกต่างของเซอร์กิตเบรกเกอร์แต่ละประเภทในตารางง่าย ๆ กันค่ะ
เลือก "เซอร์กิตเบรกเกอร์" ให้ถูกประเภท: เพื่อความปลอดภัยสูงสุดของคุณ!
จะเห็นได้ว่า เซอร์กิตเบรกเกอร์ แต่ละประเภทมีหน้าที่และความสามารถที่แตกต่างกันอย่างชัดเจนค่ะ การเลือกใช้ให้ถูกประเภทและเหมาะสมกับลักษณะของวงจรไฟฟ้า รวมถึงความเสี่ยงที่อาจเกิดขึ้น จึงเป็นสิ่งสำคัญที่ไม่ควรมองข้ามโดยเด็ดขาด
- สำหรับบ้านพักอาศัยทั่วไป: อย่างน้อยที่สุด ควรมี MCB สำหรับแต่ละวงจรย่อย และมี ELCB หรือ RCBO เป็นเมนเบรกเกอร์หลัก หรือติดตั้ง RCBO เป็นเบรกเกอร์ลูกย่อยในวงจรที่มีความเสี่ยงสูง เช่น ห้องน้ำ หรือวงจรเครื่องใช้ไฟฟ้าที่กินไฟมาก
- สำหรับอาคารพาณิชย์ หรือโรงงาน: จำเป็นต้องใช้ MCCB เป็นเมนเบรกเกอร์หลัก และใช้ MCB หรือ RCBO เป็นเบรกเกอร์ลูกย่อยในแต่ละส่วน ขึ้นอยู่กับขนาดกระแสโหลดและความต้องการป้องกันไฟฟ้ารั่วในจุดนั้น ๆ
คำแนะนำที่สำคัญที่สุด: การเลือกขนาดพิกัดกระแส (Amperage) ของ เซอร์กิตเบรกเกอร์ ต้องสัมพันธ์กับขนาดของสายไฟและโหลดของเครื่องใช้ไฟฟ้าในวงจรนั้นๆ เสมอ และควรเป็นไปตาม มาตรฐานการติดตั้งทางไฟฟ้าสำหรับประเทศไทย หากคุณไม่แน่ใจ หรือไม่มีความรู้ความเชี่ยวชาญด้านไฟฟ้ามากพอ โปรดปรึกษาหรือให้ช่างไฟฟ้ามืออาชีพที่ได้รับใบอนุญาต เป็นผู้ประเมินและดำเนินการติดตั้งให้เสมอ เพื่อความปลอดภัยสูงสุดในชีวิตและทรัพย์สินของคุณค่ะ
เพราะความปลอดภัยเรื่องไฟฟ้า "ไม่มีคำว่าประหยัดได้" ค่ะ การลงทุนกับอุปกรณ์ที่ถูกต้องและการติดตั้งโดยผู้เชี่ยวชาญ คือการลงทุนที่คุ้มค่าที่สุดเพื่อความอุ่นใจในทุกวันของคุณค่ะ
