ตุ๊กตาลูกปืน หรือที่ช่างหลายคนเรียกว่า “Bearing Unit” เป็นส่วนประกอบสำคัญที่ช่วยรองรับและลดแรงเสียดทานระหว่างชิ้นส่วนที่หมุน เช่น เพลา หรือแกนหมุนต่าง ๆ ตุ๊กตาลูกปืนถือเป็นหัวใจหลักของระบบเครื่องกล เพราะหากเลือกใช้ผิดประเภท หรือคุณภาพไม่ดีพอ อาจทำให้เครื่องจักรชำรุดเร็วขึ้น เสียเวลาซ่อมแซม และเพิ่มต้นทุนโดยไม่จำเป็น บทความนี้จะพาคุณไปทำความเข้าใจว่า ตุ๊กตาลูกปืนคืออะไร มีกี่ประเภท แต่ละแบบใช้งานต่างกันอย่างไร และวิธีเลือกที่เหมาะสมที่สุดสำหรับงานของคุณ โดยอ้างอิงจากแหล่งความรู้จริง และประสบการณ์จากช่างเทคนิคมืออาชีพ พร้อมแนวทางการดูแลรักษา และแนะนำแหล่งซื้อที่เชื่อถือได้ เพื่อช่วยให้คุณตัดสินใจได้อย่างมั่นใจมากยิ่งขึ้น

ตุ๊กตาลูกปืนคืออะไร?

ตุ๊กตาลูกปืน (Pillow Block Bearing หรือ Bearing Unit) คือ ชุดลูกปืนที่ถูกติดตั้งอยู่ภายในโครงฐาน (Housing) ซึ่งสามารถนำไปติดตั้งกับเครื่องจักรได้โดยตรง โดยไม่ต้องออกแบบหรือสร้างโครงยึดเองให้ยุ่งยาก หน้าที่ของมันคือช่วยรองรับเพลาให้หมุนได้อย่างราบรื่น ไม่เกิดแรงเสียดทานเกินความจำเป็น และยังช่วยลดการสึกหรอของเพลาและชิ้นส่วนใกล้เคียงอีกด้วย

หน้าที่หลักของตุ๊กตาลูกปืน

• ลดแรงเสียดทานในการหมุนของเพลา
• รองรับแรงกระทำทั้งในแนวรัศมีและแนวแกน
• ยึดตำแหน่งของเพลาให้คงที่ ไม่ให้เพลาส่ายหรือหลวม
• ป้องกันสิ่งแปลกปลอม เช่น ฝุ่น น้ำ ความชื้น เข้าสู่ตัวลูกปืน

ตุ๊กตาลูกปืนมักถูกนำไปใช้งานในอุตสาหกรรมหลากหลายประเภท เช่น

• สายพานลำเลียงในโรงงานผลิต
• เครื่องจักรกลการเกษตร
• เครื่องบรรจุภัณฑ์ในอุตสาหกรรมอาหาร
• ระบบระบายอากาศ (พัดลมอุตสาหกรรม)
• เครื่องจักรงานไม้ และงานโลหะ

ตุ๊กตาลูกปืนมีกี่แบบ?

ตุ๊กตาลูกปืนมีให้เลือกหลายประเภท ซึ่งแต่ละแบบออกแบบมาให้เหมาะสมกับลักษณะการติดตั้งและการใช้งานที่แตกต่างกัน โดยสามารถจำแนกได้หลัก ๆ ดังนี้

1. ตุ๊กตาลูกปืนแบบฐานสี่เหลี่ยม (Square Flange Bearing)

• รหัสขึ้นต้น: UCF เช่น UCF204, UCF205
• มีฐานยึดรูปสี่เหลี่ยมจัตุรัส พร้อมรูยึด 4 มุม จัดวางสมมาตร ทำให้สามารถยึดติดได้อย่างมั่นคงกับพื้นผิวแนวตั้ง แนวนอน หรือแม้แต่พื้นผิวเอียง
• ตัวฐานผลิตจากวัสดุโลหะหล่อขึ้นรูปที่มีความแข็งแรงสูง สามารถรองรับแรงกดและแรงกระแทกได้ดี จึงนิยมใช้ในเครื่องจักรอุตสาหกรรมที่ต้องทำงานหนักเป็นเวลานาน
• เหมาะกับเครื่องจักรที่ต้องการความมั่นคงสูง เช่น เครื่องบด เครื่องโม่ เครื่องผสมอาหารสัตว์ หรือแม้แต่ระบบสายพานที่มีแรงตึงสูง
• อีกข้อดีของรูปทรงสี่เหลี่ยมคือสามารถใช้กับหน้าแปลนที่ออกแบบมาเฉพาะด้าน ซึ่งทำให้การบำรุงรักษาและการเปลี่ยนอะไหล่เป็นไปอย่างรวดเร็วและสะดวก
• มักใช้งานคู่กับเพลาขนาดกลางถึงใหญ่ ที่ต้องการความแม่นยำในการหมุนและลดการสั่นสะเทือนระหว่างการทำงาน
• นอกจากนี้ยังสามารถติดตั้งในพื้นที่จำกัดที่ต้องการแรงกดกระจายอย่างเท่า ๆ กันรอบตัวฐาน เพื่อป้องกันไม่ให้เกิดการบิดตัวเมื่อรับน้ำหนัก

2. ตุ๊กตาลูกปืนแบบฐานกลม (Round Flange Bearing)

• รหัสขึ้นต้น: UCFC เช่น UCFC204, UCFC207
• ฐานยึดเป็นรูปวงกลม มีรูสำหรับยึด 4-5 รู กระจายรอบวงอย่างสมดุล ช่วยให้สามารถติดตั้งได้อย่างแน่นหนาในทุกทิศทาง ลดการสั่นสะเทือนจากแรงหมุนได้ดีเยี่ยม
• การออกแบบฐานทรงกลมยังช่วยให้กระจายแรงที่มากระทำบนตุ๊กตาลูกปืนได้อย่างสมดุล ทำให้ทนทานต่อการใช้งานที่มีแรงหมุนสูงต่อเนื่อง
• วัสดุของตัว Housing มักทำจากเหล็กหล่อหรือโลหะผสมชนิดพิเศษ ที่มีความแข็งแรง ทนทานต่อแรงบิดสูง และสามารถป้องกันสนิมได้ในบางรุ่น
• เหมาะกับงานหมุนรอบสูง เช่น พัดลมอุตสาหกรรม ใบพัดระบบระบายอากาศ เครื่องจักรในโรงงานอาหาร และระบบเครื่องจักรที่ใช้เพลายาวหมุนเร็ว
• UCFC ยังสามารถนำไปใช้กับงานที่ต้องการให้ตัวลูกปืนอยู่ในตำแหน่งศูนย์กลางอย่างแม่นยำ เช่น เครื่องจักรที่มีเพลาส่งกำลังจากหลายทิศทาง
• นอกจากนี้ยังเหมาะกับการติดตั้งกับโครงสร้างที่ไม่เรียบ เช่น ผนังโค้ง หรือเฟรมกลม เพราะรูปทรงของฐานช่วยให้การยึดติดแนบสนิทมากขึ้น

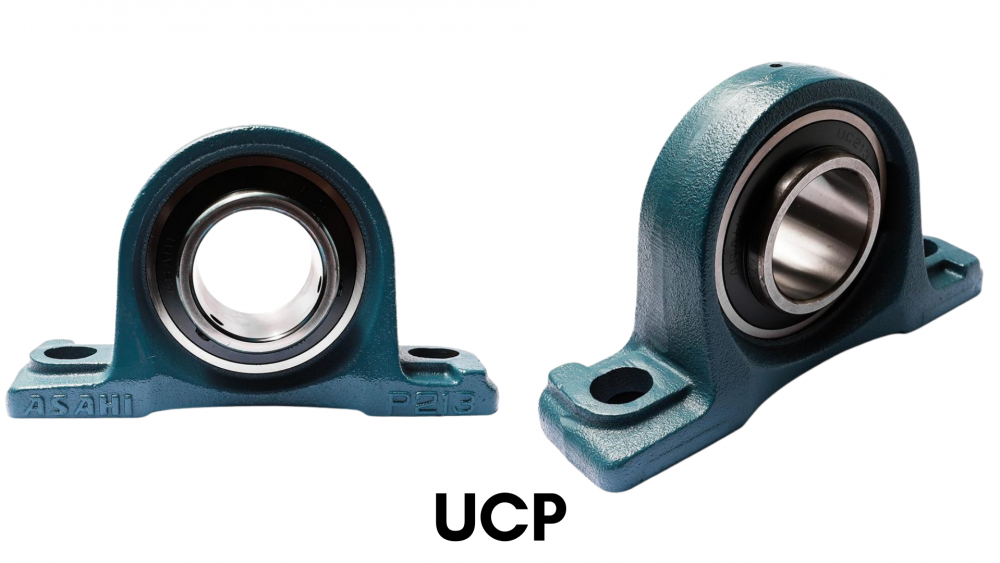

3. ตุ๊กตาลูกปืนแบบฐานยาว 2 รู (Pillow Block / UCP)

• รหัสขึ้นต้น: UCP เช่น UCP204, UCP205
• เป็นรุ่นที่นิยมมากที่สุดในท้องตลาด เนื่องจากมีความยืดหยุ่นสูงในการใช้งาน ติดตั้งง่ายด้วยการยึดสกรูเพียง 2 ตัว ทำให้ประหยัดเวลาในการติดตั้งและบำรุงรักษา เหมาะสำหรับงานที่ต้องการเปลี่ยนหรือเคลื่อนย้ายลูกปืนบ่อย
• ตัว Housing ของรุ่นนี้มีลักษณะฐานยาวและแบน จึงสามารถรองรับแรงจากแนวรัศมีได้ดีเยี่ยม อีกทั้งยังช่วยกระจายน้ำหนักของเพลาอย่างสม่ำเสมอ จึงลดโอกาสการสึกหรอของเพลาได้อย่างมีประสิทธิภาพ
• ภายในตัวตุ๊กตาลูกปืนจะมีลูกปืนแบบเม็ดกลม (Ball Bearing) ซึ่งสามารถรองรับแรงหมุนได้อย่างลื่นไหล จึงเหมาะกับเครื่องจักรที่มีการทำงานต่อเนื่องตลอดทั้งวัน
• เหมาะกับงานทั่วไป เช่น สายพานลำเลียง เครื่องผสม เครื่องตัดในโรงงานผลิต ระบบหมุนในเครื่องจักรโรงงานเกษตร เครื่องจักรขนาดกลางในอุตสาหกรรมเบาและหนัก รวมถึงงานติดตั้งกับระบบเพลาที่มีความยาวปานกลางจนถึงยาว
• ด้วยความนิยมที่แพร่หลาย UCP จึงมีให้เลือกหลากหลายขนาด ตั้งแต่เพลาเล็กขนาด 12 มม. ไปจนถึงขนาดใหญ่กว่า 60 มม. และยังสามารถเลือกแบบซีลกันฝุ่นพิเศษ หรือรุ่นสำหรับใช้งานในสภาพแวดล้อมเปียกชื้นได้อีกด้วย
• นอกจากนี้ยังเหมาะกับการติดตั้งในแนวระนาบหรือแนวดิ่ง ทำให้ใช้งานได้หลากหลายรูปแบบทั้งในโรงงานอุตสาหกรรม อาคารพาณิชย์ และฟาร์มเกษตรกรรม

4. ตุ๊กตาลูกปืนแบบเลื่อน (Take-Up Bearing Unit)

• รหัสขึ้นต้น: UCT เช่น UCT204, UCT207
• ออกแบบให้สามารถปรับเลื่อนตำแหน่งได้บนราง หรือเฟรมยึด เพื่อควบคุมความตึงของเพลาอย่างแม่นยำ เหมาะสำหรับระบบที่มีการเปลี่ยนแปลงความยาวของสายพานหรือเกิดการยืดตัวจากการใช้งานต่อเนื่อง
• โดยทั่วไปตุ๊กตาลูกปืนแบบเลื่อนนี้จะถูกติดตั้งบนชุด Take-up Frame ที่มีสลักเกลียวปรับระยะ ทำให้สามารถเลื่อนลูกปืนเข้า-ออกตามแนวแกนได้ง่าย โดยไม่ต้องถอดอุปกรณ์หลักออก
• ใช้กับระบบสายพานลำเลียงที่ต้องปรับระยะเพลาอยู่เสมอ เช่น ในสายพานที่ลำเลียงวัสดุจำนวนมาก ระบบขนส่งในโรงงานแปรรูปอาหาร โรงสีข้าว โรงปูน หรือแม้แต่ระบบลำเลียงที่มีความยาวมากเป็นพิเศษ ซึ่งต้องควบคุมความตึงให้สม่ำเสมอตลอดแนวเพลา
• ตัวฐานมักผลิตจากเหล็กหล่อคุณภาพสูง หรือโลหะผสมที่ทนแรงกระแทก เพื่อรองรับแรงดึงและแรงเฉือนในทิศทางแนวรางได้ดี
• เหมาะกับงานที่ต้องการความยืดหยุ่นในการบำรุงรักษา หรือการปรับระยะอย่างรวดเร็ว เช่น การตั้งแนวเพลาใหม่หลังเปลี่ยนสายพาน หรือการลดแรงตึงในระบบเมื่อต้องหยุดฉุกเฉิน
• เป็นทางเลือกยอดนิยมในโรงงานอุตสาหกรรมที่ต้องการทั้งความแม่นยำและความสะดวกในการดูแลระบบกลไก

5. ตุ๊กตาลูกปืนแบบแปลน 2 รู (Flange Bearing 2-Bolt)

• รหัสขึ้นต้น: UCFL เช่น UCFL204, UCFL207
• ฐานแบนยาว มีรูยึด 2 รู ติดตั้งในแนวตรงได้อย่างสะดวก ฐานลักษณะนี้ช่วยกระจายแรงได้อย่างสม่ำเสมอบนพื้นที่ติดตั้ง ทำให้รองรับแรงรัศมีได้ดีในพื้นที่จำกัด
• เหมาะอย่างยิ่งกับสถานที่ที่มีพื้นที่จำกัดในการติดตั้ง เช่น โครงสร้างเหล็กบาง ระบบกลไกในตู้ควบคุม หรือพื้นที่ขนาดเล็กในสายพานลำเลียงขนาดย่อม
• ติดตั้งง่าย และประหยัดพื้นที่ ใช้กับงานเบาหรืองานขนาดเล็ก เช่น เครื่องจักรในโรงงานผลิตอาหาร เครื่องบรรจุภัณฑ์ เครื่องพิมพ์ หรืออุปกรณ์ทางการเกษตร
• ตัวโครงฐาน (Housing) มักผลิตจากเหล็กหล่อหรือโลหะผสมที่มีความแข็งแรงและน้ำหนักเบา เพื่อลดแรงกดทับที่ไม่จำเป็นและเหมาะสำหรับการติดตั้งบนโครงสร้างบาง
• ลูกปืนภายในมักเป็นแบบเม็ดกลมหรือแบบมีซีลกันฝุ่น เพื่อยืดอายุการใช้งานในสภาพแวดล้อมที่อาจมีฝุ่นละอองหรือความชื้นในระดับปานกลาง
• UCFL ยังนิยมใช้ในระบบเครื่องจักรที่ต้องการการหมุนที่แม่นยำและไม่ซับซ้อน เช่น กลไกในเครื่องแปรรูปอาหารสัตว์ เครื่องจักรการแพทย์เบา หรือเครื่องจักรที่ต้องการแรงหมุนต่ำถึงปานกลาง
• ด้วยลักษณะการติดตั้งที่รวดเร็วและดูแลรักษาง่าย จึงเป็นทางเลือกยอดนิยมในระบบที่ต้องมีการถอดเปลี่ยนลูกปืนเป็นระยะ หรืองานที่ผู้ใช้งานสามารถดูแลรักษาเองได้

✅ TIP: รหัสของตุ๊กตาลูกปืน เช่น UCF204 → ตัวเลข “204” หมายถึงขนาดรูเพลา 20 มม. ซึ่งสามารถเทียบได้จากตารางขนาดของผู้ผลิต

เลือกตุ๊กตาลูกปืนอย่างไรให้เหมาะกับงาน?

การเลือกตุ๊กตาลูกปืนที่ถูกต้อง ช่วยยืดอายุการใช้งานของเครื่องจักร และลดปัญหาซ่อมบำรุงในระยะยาว ซึ่งเป็นสิ่งสำคัญอย่างยิ่งในสภาพแวดล้อมการทำงานที่ต้องการความต่อเนื่องและลด Downtime การหยุดซ่อมเครื่องจักรโดยไม่จำเป็นสามารถช่วยธุรกิจลดต้นทุนและเพิ่มประสิทธิภาพในการผลิตได้โดยตรง ดังนั้นการเลือกตุ๊กตาลูกปืนจึงไม่ควรมองข้ามหรือเลือกตามราคาถูกเพียงอย่างเดียว ปัจจัยที่ควรพิจารณาได้แก่

1. ขนาดของเพลา (Shaft Size)

ควรเลือกขนาดที่พอดีกับเพลาอย่างแม่นยำเพื่อป้องกันการสั่นสะเทือน และหลวมหลุดขณะใช้งาน โดยสามารถเทียบจากรหัสมาตรฐาน เช่น

• รหัส 204 = ใช้กับเพลาขนาด 20 มม.

• รหัส 205 = 25 มม.

• รหัส 206 = 30 มม.

• รหัส 207 = 35 มม.


การเลือกผิดขนาดอาจส่งผลให้ลูกปืนหมุนไม่ลื่น เสียหายเร็วขึ้น หรือมีเสียงดังขณะทำงาน

2. ลักษณะการติดตั้งและรูปทรงของฐาน

• ฐานกลมหรือสี่เหลี่ยม → เลือกตามตำแหน่งยึดและแรงที่กระทำ รวมถึงโครงสร้างของเครื่องจักร
• ฐาน 2 รูหรือ 4 รู → พิจารณาจากความมั่นคงของการติดตั้งและขนาดพื้นที่ที่สามารถรองรับได้

บางกรณีอาจต้องเลือกฐานที่สามารถเลื่อนหรือปรับระยะได้ เช่น รุ่น UCT ที่เหมาะกับงานลำเลียงที่ต้องปรับความตึงของสายพานบ่อยครั้ง

3. สภาพแวดล้อมของหน้างาน

• หากมีฝุ่น น้ำ หรืออุณหภูมิสูง → ควรเลือกแบบที่มีซีลกันฝุ่น กันน้ำมัน หรือรุ่นที่ใช้วัสดุพิเศษ เช่น สแตนเลส หรือเหล็กชุบแข็ง
• งานกลางแจ้ง → เลือกแบบเคลือบพิเศษ เช่น Powder Coated หรือรุ่นที่ทนต่อการกัดกร่อน เพื่อยืดอายุการใช้งาน

หากทำงานในโรงงานแปรรูปอาหารหรือยา ควรเลือกแบบ Food Grade ที่ปลอดภัยต่อสุขอนามัย และทำความสะอาดได้ง่าย

4. ความเร็วรอบและโหลดที่กระทำ

• ความเร็วสูง → ควรเลือกตลับลูกปืนที่มีความแม่นยำสูง พร้อมจาระบีชนิดพิเศษที่ทนความร้อนและลดแรงเสียดทานได้ดี
• งานโหลดมาก → ใช้รุ่นที่มีโครงแข็งแรงมากขึ้น หรือมีระบบล็อคเพลาที่เสถียร เช่น แบบสกรูล็อก (Set Screw) หรือ Concentric Collar

นอกจากนี้ควรตรวจสอบข้อมูลจากแคตตาล็อกผู้ผลิต เช่น ค่ารับแรงรัศมี (Dynamic Load Rating) และอายุการใช้งานโดยประมาณ (L10 Life)

5. แบรนด์และแหล่งผลิต

• เลือกแบรนด์ที่มีมาตรฐานสากลรองรับ เช่น ASAHI, FYH, NTN, NEWFAR ซึ่งมีการควบคุมคุณภาพอย่างเข้มงวด และมีเอกสารรับรอง
• ซื้อจากผู้จำหน่ายที่มีความน่าเชื่อถือ มีบริการหลังการขาย และมีสต็อกอะไหล่พร้อมเปลี่ยนเมื่อลูกปืนชำรุด

การเลือกซัพพลายเออร์ที่ให้คำแนะนำได้ จะช่วยให้คุณเลือกได้ตรงกับความต้องการและลดความผิดพลาดในการสั่งซื้อ

สรุป: อย่ามองข้าม “ตุ๊กตาลูกปืน” ตัวเล็กแต่สำคัญ

แม้ว่า ตุ๊กตาลูกปืน จะดูเป็นเพียงอุปกรณ์ชิ้นเล็ก ๆ ในระบบเครื่องกล แต่ในความเป็นจริงแล้วมันมีบทบาทสำคัญอย่างยิ่งต่อประสิทธิภาพการทำงานของเครื่องจักรทุกประเภท ไม่ว่าจะเป็นสายพานลำเลียง เครื่องจักรกลหนัก หรือแม้แต่เครื่องมือขนาดเล็ก ตุ๊กตาลูกปืนที่มีคุณภาพดีและเหมาะสมกับงาน จะช่วยให้เครื่องทำงานได้ต่อเนื่อง ลดโอกาสที่เครื่องจะเสียหายจากแรงสั่นสะเทือนหรือการหมุนที่ไม่สมดุล
การเลือกใช้ตุ๊กตาลูกปืนที่เหมาะสมตั้งแต่ต้นจึงเป็นการลงทุนที่คุ้มค่า ไม่ว่าจะเป็นการเลือกขนาดที่ตรงกับเพลา ประเภทของฐานยึดที่เข้ากับลักษณะเครื่องจักร หรือแม้แต่การเลือกวัสดุที่ทนต่อสภาพแวดล้อม เช่น งานกลางแจ้ง หรือพื้นที่ที่มีฝุ่นและความชื้นมาก
อย่าลืมว่า ตุ๊กตาลูกปืนที่ดี ไม่ได้แค่ทำให้เครื่องทำงานได้ แต่ยังทำให้การดูแลรักษาเครื่องจักรกลายเป็นเรื่องง่าย ประหยัดเวลา ประหยัดเงิน และเพิ่มความมั่นใจในการทำงานทุกวัน
