ฟิลเลอร์เกจ (Feeler Gauge) เป็นเครื่องมือวัดที่มีความสำคัญในงานช่างหลากหลายประเภท โดยเฉพาะงานที่ต้องการความแม่นยำสูง เช่น งานเครื่องยนต์ งานโลหะ และงานอุตสาหกรรม ฟิลเลอร์เกจช่วยให้สามารถวัดช่องว่างหรือระยะห่างระหว่างชิ้นส่วนได้อย่างละเอียด โดยเฉพาะอย่างยิ่งในการตรวจสอบระยะห่างที่มีผลต่อการทำงานของเครื่องจักร เช่น ระยะห่างของวาล์วในเครื่องยนต์ หรือช่องว่างระหว่างเฟืองและแบริ่งในเครื่องกล การใช้ฟิลเลอร์เกจที่ถูกต้องช่วยลดความเสี่ยงของความคลาดเคลื่อนในการประกอบและซ่อมแซมชิ้นส่วน ส่งผลให้เครื่องจักรทำงานได้อย่างมีประสิทธิภาพและยืดอายุการใช้งาน

ฟิลเลอร์เกจ คืออะไร?

ความหมายของ ฟิลเลอร์เกจ

ฟิลเลอร์เกจ คือเครื่องมือวัดที่ใช้สำหรับตรวจสอบช่องว่างหรือระยะห่างระหว่างสองพื้นผิว โดยทั่วไปจะประกอบด้วยแผ่นโลหะบางหลายแผ่นที่มีความหนาต่างกัน ซึ่งสามารถนำมาใช้วัดระยะที่ต้องการได้อย่างแม่นยำ โดยเฉพาะในงานที่ต้องการควบคุมระยะห่างที่แม่นยำ เช่น การตั้งวาล์วเครื่องยนต์ การวัดช่องว่างของแบริ่งในเครื่องจักร และการตรวจสอบความเรียบร้อยของพื้นผิวโลหะก่อนการเชื่อม นอกจากนี้ ฟิลเลอร์เกจ ยังสามารถใช้ในการตรวจสอบความสม่ำเสมอของชิ้นส่วนที่ต้องการการประกอบที่แนบสนิทเพื่อลดการสึกหรอและเพิ่มประสิทธิภาพในการทำงานของระบบกลไก

ส่วนประกอบของ ฟิลเลอร์เกจ

• แผ่นโลหะบาง (Blades) ที่มีความหนาต่างกันและทำจากวัสดุคุณภาพสูง เช่น สแตนเลส เพื่อป้องกันการเกิดสนิมและเพิ่มอายุการใช้งาน แผ่นโลหะเหล่านี้ถูกออกแบบมาให้มีความยืดหยุ่นเพียงพอในการใช้งานหลากหลายประเภท
• ด้ามจับหรือโครงยึด (Holder) ที่ใช้รวบรวมแผ่นโลหะเข้าด้วยกัน โดยมีการออกแบบให้จับถนัดมือและสามารถเลือกแผ่นที่ต้องการใช้งานได้ง่าย
• ตัวเลขกำกับ (Marking) ที่ระบุความหนาของแต่ละแผ่นอย่างชัดเจน ด้วยการสลักลึกหรือใช้เลเซอร์มาร์กกิ้งเพื่อป้องกันการลบเลือนจากการใช้งานยาวนาน ทำให้สามารถเลือกใช้แผ่นที่เหมาะสมกับงานได้อย่างแม่นยำ

ประเภทของ ฟิลเลอร์เกจ

ฟิลเลอร์เกจ มีหลายประเภทที่เหมาะกับการใช้งานที่แตกต่างกัน โดยแต่ละประเภทได้รับการออกแบบให้ตอบสนองความต้องการเฉพาะด้าน เช่น การวัดช่องว่างที่ต้องการความละเอียดสูงในอุตสาหกรรมยานยนต์ งานโลหะ หรือแม้แต่งานอิเล็กทรอนิกส์ การเลือกใช้ ฟิลเลอร์เกจ ที่ถูกต้องไม่เพียงช่วยให้การวัดมีความแม่นยำ แต่ยังช่วยลดข้อผิดพลาดและเพิ่มประสิทธิภาพของชิ้นส่วนที่ต้องประกอบกันอีกด้วย ประเภทหลักของ ฟิลเลอร์เกจ มีดังนี้

ฟิลเลอร์เกจ แบบชุด (Leaf Feeler Gauge)

• ประกอบด้วยแผ่นโลหะหลายขนาดที่พับเก็บรวมกัน โดยมีขนาดความหนาที่แตกต่างกันตั้งแต่ระดับไมโครเมตรไปจนถึงมิลลิเมตร ทำให้สามารถเลือกใช้งานตามความต้องการเฉพาะได้
• ใช้งานง่ายและสะดวกต่อการพกพา เนื่องจากมีโครงสร้างที่สามารถพับเก็บแผ่นโลหะซ้อนกันในรูปแบบของพัด ทำให้สะดวกในการจัดเก็บและป้องกันความเสียหายของแผ่นวัด
• เหมาะสำหรับการวัดช่องว่างทั่วไป เช่น การตั้งวาล์วเครื่องยนต์ การตรวจสอบระยะห่างของชิ้นส่วนในเครื่องจักร และการทดสอบความเรียบร้อยของการประกอบชิ้นส่วนโลหะ

ฟิลเลอร์เกจ แบบแยกแผ่น (Single Blade Feeler Gauge)

• มีแผ่นเดียวที่สามารถเลือกใช้งานได้ตามต้องการ ซึ่งช่วยให้สะดวกต่อการเปลี่ยนแปลงขนาดความหนาตามความจำเป็นในการวัด
• เหมาะสำหรับงานที่ต้องการความแม่นยำสูงในช่วงความหนาเฉพาะ เช่น การตั้งค่าช่องว่างวาล์วเครื่องยนต์ งานตรวจสอบคุณภาพการประกอบชิ้นส่วนในอุตสาหกรรมการผลิต และงานที่ต้องการวัดช่องว่างที่เข้าถึงได้ยากโดยไม่ต้องใช้ ฟิลเลอร์เกจ แบบชุด

ฟิลเลอร์เกจ แบบโค้งงอได้ (Tapered Feeler Gauge)

• มีลักษณะเรียวหรือโค้งเพื่อง่ายต่อการเข้าถึงพื้นที่แคบ โดยแผ่นวัดมักมีขนาดที่บางและยืดหยุ่นกว่า ฟิลเลอร์เกจ ประเภทอื่น ทำให้สามารถสอดเข้าไปในช่องว่างเล็ก ๆ ได้อย่างสะดวก
• ใช้ในงานที่มีพื้นที่จำกัด เช่น งานเครื่องยนต์ที่ต้องวัดช่องว่างของวาล์ว การตรวจสอบระยะห่างของชิ้นส่วนกลไกในพื้นที่ที่เข้าถึงยาก รวมถึงงานที่เกี่ยวกับการประกอบอุปกรณ์ขนาดเล็กในอุตสาหกรรมอิเล็กทรอนิกส์

ฟิลเลอร์เกจ แบบดิจิตอล (Digital Feeler Gauge)

• ใช้ระบบอิเล็กทรอนิกส์ในการอ่านค่า โดยมีหน้าจอแสดงผลดิจิตอลที่สามารถบอกค่าความหนาได้อย่างแม่นยำในหน่วยไมโครเมตรหรือนาโนเมตร
• ให้ค่าที่แม่นยำสูงและลดความผิดพลาดของผู้ใช้งาน โดยการลดความคลาดเคลื่อนที่เกิดจากการประมาณด้วยสายตาและสามารถบันทึกค่าการวัดได้อัตโนมัติเพื่อใช้ในการตรวจสอบซ้ำหรือเปรียบเทียบในภายหลัง

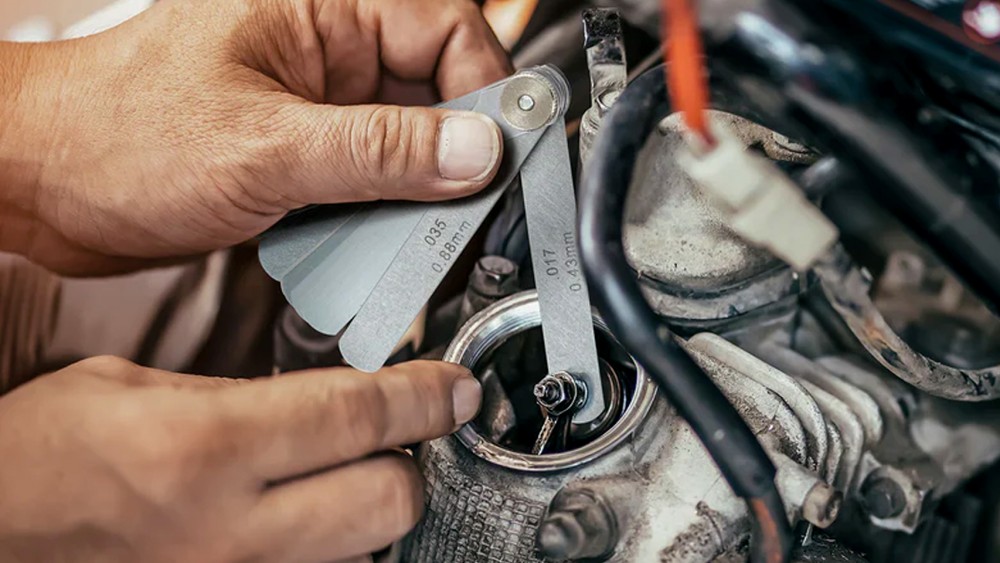

วิธีการใช้งาน ฟิลเลอร์เกจ

เลือกแผ่นที่เหมาะสม

เลือกแผ่น ฟิลเลอร์เกจ ที่มีความหนาตรงกับค่าที่ต้องการวัด โดยอ้างอิงจากคู่มือการใช้งานของอุปกรณ์หรือเครื่องจักรที่เกี่ยวข้อง หากไม่แน่ใจ ให้ลองใช้แผ่นที่บางกว่าก่อน แล้วค่อยๆ เพิ่มความหนาขึ้นเรื่อยๆ จนกว่าจะแน่ใจว่าชิ้นส่วนมีความกระชับพอดี ควรทำการวัดหลายครั้งเพื่อยืนยันค่าที่ถูกต้อง และตรวจสอบว่าการวัดไม่ได้รับผลกระทบจากแรงกดที่มากเกินไป ซึ่งอาจทำให้ค่าที่ได้ไม่ตรงกับความเป็นจริง

สอดแผ่น ฟิลเลอร์เกจ เข้าไปในช่องว่าง

นำแผ่นโลหะไปสอดระหว่างชิ้นส่วนที่ต้องการวัด โดยควรใช้แรงดันที่เหมาะสมเพื่อให้แผ่นสามารถเข้าไปได้โดยไม่ต้องใช้แรงมากเกินไป แต่ก็ไม่ควรหลวมจนเกินไป เมื่อแผ่น ฟิลเลอร์เกจ สามารถเคลื่อนที่ได้อย่างราบรื่นโดยไม่ติดขัดและไม่หลวม แสดงว่าเป็นขนาดที่ถูกต้อง หากแผ่น ฟิลเลอร์เกจ ติดขัดหรือแน่นเกินไป ควรลองใช้แผ่นที่บางกว่าจนกว่าจะพบค่าที่แม่นยำที่สุด

อ่านค่าความหนา

ดูตัวเลขที่ระบุบนแผ่น ฟิลเลอร์เกจ เพื่อบันทึกค่าที่ได้ โดยต้องตรวจสอบให้แน่ใจว่าตัวเลขดังกล่าวอ่านได้อย่างชัดเจนและไม่สึกหรอ จากนั้นนำค่าที่ได้ไปเปรียบเทียบกับค่ามาตรฐานที่กำหนดไว้ในคู่มือหรือเอกสารอ้างอิงของเครื่องจักร หากค่าที่วัดได้มีความคลาดเคลื่อนเกินกว่าขอบเขตที่ยอมรับได้ อาจจำเป็นต้องทำการปรับแต่งชิ้นส่วนหรือเปลี่ยนแปลงการตั้งค่าต่างๆ เพื่อให้เครื่องจักรทำงานได้อย่างมีประสิทธิภาพสูงสุด

ตรวจสอบและปรับแต่ง

หากค่าที่ได้ไม่ตรงกับมาตรฐานที่กำหนด อาจต้องปรับแต่งชิ้นส่วนโดยการปรับเปลี่ยนความแน่นของการประกอบ ตรวจสอบว่าชิ้นส่วนมีการสึกหรอหรือผิดรูปหรือไม่ และเลือกใช้แผ่น ฟิลเลอร์เกจ ที่มีความหนาที่เหมาะสมกว่า นอกจากนี้อาจต้องพิจารณาการใช้เครื่องมือวัดเสริมเพื่อให้แน่ใจว่าค่าที่ได้นั้นถูกต้องและแม่นยำที่สุด

ปัจจัยที่ควรพิจารณา

• วัสดุ: ควรเลือก ฟิลเลอร์เกจ ที่ทำจากสแตนเลสเพื่อความทนทานต่อการเกิดสนิมและการกัดกร่อน โดยเฉพาะอย่างยิ่งเมื่อต้องใช้งานในสภาพแวดล้อมที่มีความชื้นสูงหรือสัมผัสกับน้ำมันและสารเคมี นอกจากนี้ สแตนเลสยังช่วยให้แผ่น ฟิลเลอร์เกจ มีความแข็งแรงและทนต่อการสึกหรอในระยะยาว ทำให้สามารถใช้งานได้อย่างแม่นยำและต่อเนื่องเป็นเวลานาน
• ช่วงความหนา: ควรเลือกชุดที่ครอบคลุมค่าที่ต้องการวัดมากที่สุด โดยทั่วไป ฟิลเลอร์เกจ มีช่วงความหนาที่แตกต่างกันตั้งแต่ 0.02 มม. ไปจนถึง 1 มม. หรือมากกว่านั้น ซึ่งสามารถเลือกใช้งานได้ตามความต้องการ ควรพิจารณาว่าค่าความหนาที่ต้องการวัดอยู่ในช่วงที่สามารถรองรับได้ เพื่อให้เกิดความแม่นยำสูงสุดในการใช้งาน โดยเฉพาะในงานที่ต้องการความละเอียดสูง เช่น การปรับตั้งวาล์วเครื่องยนต์ หรือการตรวจสอบช่องว่างในงานประกอบชิ้นส่วนที่มีความสำคัญ
• ยี่ห้อและคุณภาพ: เลือกจากแบรนด์ที่มีคุณภาพดีเพื่อความแม่นยำและอายุการใช้งานที่ยาวนาน ฟิลเลอร์เกจ ที่ผลิตโดยบริษัทที่เชื่อถือได้มักผ่านกระบวนการผลิตที่มีมาตรฐานสูงและใช้วัสดุที่ทนทาน ซึ่งช่วยลดการสึกหรอและคงค่าความแม่นยำได้นานกว่า นอกจากนี้ บางแบรนด์ยังมีการเคลือบผิวป้องกันสนิมและออกแบบให้ใช้งานได้สะดวกยิ่งขึ้น เช่น มีด้ามจับที่ออกแบบมาเป็นพิเศษเพื่อความกระชับมือ หรือมีตัวเลขที่อ่านง่ายและคงทนแม้ใช้งานเป็นเวลานาน การเลือกใช้แบรนด์ที่มีชื่อเสียงยังช่วยให้มั่นใจในความเข้ากันได้ของเครื่องมือกับมาตรฐานสากล ทำให้สามารถใช้งานได้อย่างแม่นยำในงานที่ต้องการความละเอียดสูง

การใช้งาน ฟิลเลอร์เกจ ในอุตสาหกรรมต่างๆ

งานช่างยนต์

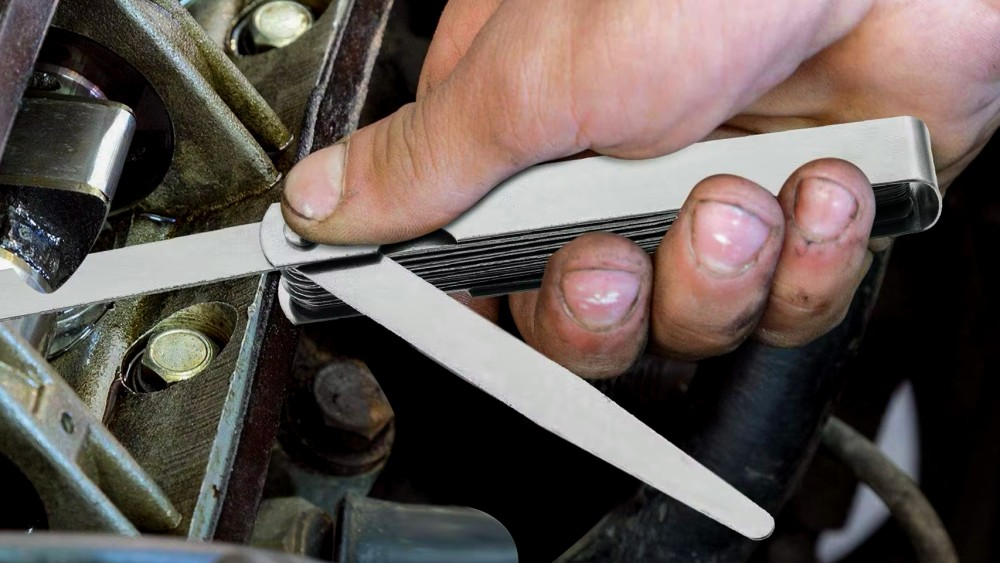

ใช้สำหรับวัดระยะห่างของวาล์วเครื่องยนต์ ซึ่งเป็นองค์ประกอบสำคัญของการปรับแต่งเครื่องยนต์ให้ทำงานได้อย่างมีประสิทธิภาพ นอกจากนี้ยังสามารถใช้ตรวจสอบระยะห่างระหว่างลูกสูบกับกระบอกสูบ รวมถึงระยะห่างของชิ้นส่วนที่ต้องการความแม่นยำสูง เช่น แบริ่ง เพลาข้อเหวี่ยง และเฟืองเครื่องยนต์ ฟิลเลอร์เกจยังช่วยลดความเสี่ยงของความเสียหายที่อาจเกิดขึ้นจากการตั้งค่าที่ไม่ถูกต้อง ซึ่งอาจส่งผลต่ออายุการใช้งานของเครื่องยนต์ได้

งานโลหะและงานกลึง

ช่วยให้สามารถวัดช่องว่างระหว่างชิ้นส่วนโลหะได้อย่างแม่นยำ โดยเฉพาะในงานที่ต้องการควบคุมค่าความคลาดเคลื่อนในระดับไมโครเมตร เช่น การปรับตั้งระยะห่างของแม่พิมพ์โลหะ การตรวจสอบพื้นผิวที่ต้องการประกบกันอย่างแนบสนิทในกระบวนการผลิต และการวิเคราะห์การสึกหรอของชิ้นส่วนที่เคลื่อนที่สัมผัสกัน ฟิลเลอร์เกจ ยังช่วยให้สามารถตรวจสอบคุณภาพงานเชื่อมและการประกอบชิ้นส่วนที่ต้องมีระยะห่างที่แม่นยำเพื่อประสิทธิภาพสูงสุดของอุปกรณ์

งานอิเล็กทรอนิกส์

ใช้ตรวจสอบระยะห่างระหว่างขาของอุปกรณ์อิเล็กทรอนิกส์เพื่อให้ตรงกับค่ามาตรฐานที่กำหนดในการผลิตและการประกอบวงจรไฟฟ้า การใช้ ฟิลเลอร์เกจ ช่วยให้สามารถตรวจสอบระยะห่างของขาชิ้นส่วนอิเล็กทรอนิกส์ เช่น ไอซี ตัวต้านทาน และคาปาซิเตอร์ เพื่อให้มั่นใจว่ามีการติดตั้งที่ถูกต้อง ลดความเสี่ยงของการเกิดไฟฟ้าลัดวงจร และช่วยเพิ่มความแม่นยำในการบัดกรีหรือเชื่อมต่อวงจรอิเล็กทรอนิกส์ นอกจากนี้ยังสามารถใช้ตรวจสอบระยะห่างของคอนเนคเตอร์และขั้วต่อในระบบไฟฟ้าเพื่อป้องกันปัญหาทางเทคนิคที่อาจเกิดขึ้นจากการเชื่อมต่อที่ไม่แน่นหนา

สรุป

ฟิลเลอร์เกจ เป็นเครื่องมือที่ขาดไม่ได้สำหรับงานช่างและงานอุตสาหกรรมที่ต้องการความแม่นยำสูง การเลือกใช้และดูแลรักษาอย่างถูกต้องจะช่วยยืดอายุการใช้งานและเพิ่มความแม่นยำในการวัด ดังนั้นหากคุณทำงานในสายงานที่เกี่ยวข้อง ฟิลเลอร์เกจ ถือเป็นเครื่องมือที่ควรมีติดตัวไว้เสมอ
